Summary of Contents for Concept2 OPV3150

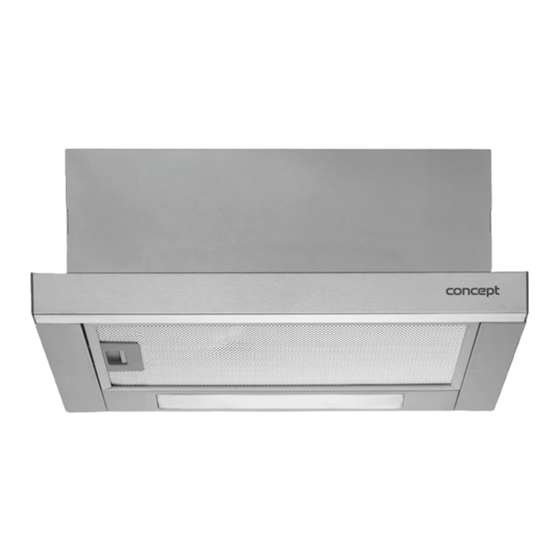

- Page 1 Odsavač par výsuvný Odsávač pár výsuvný Okap kuchenny wysuwany Tvaika nosucejs cilindra veida izvads Pull-out fume hood OPV3150 OPV3150...
- Page 2 OPV3150...
-
Page 3: Technické Parametry
Počet tukových filtrů Potřebný počet uhlíkových filtrů pro recirkulaci Režim Odvětrávání/recirkulace Osvětlení 2 x 2 W Hmotnost 5,5 kg Hlučnost odvětrávání/recirkulace 65 dB Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění. OPV3150... -
Page 4: Důležitá Upozornění
• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí. • Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte. • Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny. OPV3150... - Page 5 • Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty. • Pro čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a čištěním prodlužujete životnost spotřebiče. • Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem. OPV3150...
- Page 6 • Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte. • Pokud dojde k poškození přívodního kabelu, obraťte se na autorizovaný servis. Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční. OPV3150...
-
Page 7: Popis Výrobku
POPIS VÝROBKU 1 Tělo spotřebiče 2 Výsuvné čelo spotřebiče POPIS OVLÁDACÍHO PANELU 1 Přepínač výkonu odsávaného vzduchu 2 Vypínač zapnutí/vypnutí osvětlení OPV3150... -
Page 8: Návod K Obsluze
Při použití režimu recirkulace je nutné dokoupit a namontovat odpovídající uhlíkový filtr (viz kapitola Čištění a údržba). Poznámka: Při použití režimu recirkulace (namontování uhlíkového filtru) může dojít k poklesu výkonu odsávaného vzduchu. Horní kuchyňská skříňka Odtahové potrubí Odsavač OPV3150... -
Page 9: Čištění A Údržba
1. Vyjměte kovové filtry dle Obr. 1. 2. Uhlíkové filtry jsou umístěny na obou stranách motoru. Otáčejte filtry do doby, dokud nedojde k jejich zajištění (viz Obr. 2). 3. Při výměně uhlíkového filtru postupujte opačným způsobem. OPV3150... -
Page 10: Instalace Spotřebiče
• Změny připojení může provádět jen kvalifikovaný odborník. • Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sítě. • Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení. OPV3150... - Page 11 ROZMĚRY SPOTŘEBIČE OPV3150...
- Page 12 (Obr. 7). V případě potřeby použijte redukci o průměru (150/120 mm). Druhou část pružného potrubí vložte do připraveného otvoru ve stěně. 7. Připojte přívodní kabel do zásuvky elektrického napětí. Obr. 3 Obr. 4 Obr. 5 správně špatně Obr. 6 OPV3150...
- Page 13 Odsavač není pevně uchycen. Připevněte odsavač. Vzdálenost mezi digestoří a varnou Snižte vzdálenost mezi digestoří deskou je příliš velký. a varnou deskou. Nedostatečný odtah odsávaného vzduchu Velký průvan, příliš mnoho otevřených Uzavřete některé dveře nebo okna. dveří nebo oken. OPV3150...
-
Page 14: Ochrana Životního Prostředí
životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. OPV3150... - Page 15 OPV3150...
-
Page 16: Technické Parametre
Počet tukových filtrov Potrebný počet uhlíkových filtrov na recirkuláciu Režim Vetranie/recirkulácia Osvetlenie 2 x 2 W Hmotnosť 5,5 kg Hlučnosť vetrania/recirkulácie 65 dB Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozornenia. OPV3150... -
Page 17: Dôležité Upozornenia
• V prípade poruchy spotrebič vypnite a vytiahnite zástrčku zo zásuvky elektrického napätia. • Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy neťahajte za prívodný kábel, ale uchopte zástrčku a ťahom prístroj odpojte. • Prívodný kábel ani zástrčku neponárajte do vody ani do inej kvapaliny. OPV3150... - Page 18 • Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované alebo má iné defekty. • Na čistenie nepoužívajte čistiace prostriedky, ktoré spôsobujú koróziu. Pravidelnou údržbou a čistením predĺžite životnosť prístroja. • Domáce čistenie a údržbu nesmú robiť deti, ak nedosiahli 8 rokov a nemajú nad sebou dozor. OPV3150...
- Page 19 • Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy neťahajte za prívodný kábel, ale uchopte zástrčku a ťahom prístroj odpojte. • Ak sa poškodí prívodný kábel, obráťte sa na autorizovaný servis. Ak nedodržíte pokyny výrobcu, prípadná oprava nebude uznaná ako záručná. OPV3150...
-
Page 20: Popis Ovládacieho Panelu
POPIS VÝROBKU 1 Telo spotrebiča 2 Výsuvné čelo spotrebiča POPIS OVLÁDACIEHO PANELU 1 Prepínač výkonu odsávaného vzduchu 2 Tlačidlo zapnutia/vypnutia osvetlenia OPV3150... -
Page 21: Návod Na Obsluhu
Vzduch, ktorý je zbavený pachov, prúdi naspäť do miestnosti otvormi, ktoré sa nachádzajú v prednom kryte tela spotrebiča. Pri použití režimu recirkulácie treba dokúpiť a namontovať príslušný uhlíkový filter (pozri kapitolu Čistenie a údržba). Poznámka: Pri použití režimu recirkulácie (namontovaní uhlíkového filtra) môže dôjsť k poklesu výkonu odsávaného vzduchu. Horná kuchynská skrinka Odťahové potrubie Odsávač OPV3150... -
Page 22: Čistenie A Údržba
1. Vyberte kovové filtre podľa Obr. 1. 2. Uhlíkové filtre sú umiestnené na oboch stranách motora. Otáčajte filtrami dovtedy, dokým nedôjde k ich zaisteniu (pozri Obr. 2). 3. Pri výmene uhlíkového filtra postupujte opačným spôsobom. OPV3150... -
Page 23: Inštalácia Prístroja
• Elektrická bezpečnosť spotrebiča môže byť garantovaná iba vtedy, ak je ochranná svorka spotrebiča spojená s ochranným vodičom elektrickej rozvodovej siete. • Výrobca nenesie zodpovednosť za škody spôsobené osobám alebo na veciach, ktoré vznikli následkom chýbajúceho alebo nesprávneho ochranného spojenia. OPV3150... - Page 24 ROZMERY SPOTREBIČA OPV3150...
- Page 25 (obr. 7). V prípade potreby použite redukciu s priemerom (150/120 mm). Druhú časť pružného potrubia vložte do pripraveného otvoru v stene. 7. Pripojte prívodný kábel do zásuvky elektrického napätia. obr. 3 obr. 4 obr. 5 správne nesprávne obr. 6 OPV3150...
-
Page 26: Riešenie Problémov
Odsávač nie je pevne uchytený. Pripevnite odsávač. Vzdialenosť medzi digestorom a varnou Znížte vzdialenosť medzi digestorom doskou je príliš veľká. a varnou doskou. Nedostatočný odťah odsávaného vzduchu Veľký prievan, príliš mnoho otvorených Zatvorte niektoré dvere alebo okná. dverí alebo okien. OPV3150... -
Page 27: Ochrana Životného Prostredia
Zaistením správnej likvidácie tohto výrobku zabránite negatívnym dôsledkom na životné prostredie a ľudské zdravie. Likvidácia musí byť vykonaná v súlade s predpismi na likvidáciu odpadu. Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, u služby na likvidáciu domového odpadu alebo v obchode, kde ste výrobok kúpili. OPV3150... - Page 28 OPV3150...
-
Page 29: Parametry Techniczne
Ilość filtrów tłuszczowych Wymagana ilość filtrów węglowych do recyrkulacji Tryb Wentylacja/recyrkulacja Oświetlenie 2 x 2 W Masa 5,5 kg Poziom hałasu wentylacji/recyrkulacji 65 dB Producent zastrzega sobie prawo do zmian technicznych, błędów typograficznych oraz odmienności obrazów bez uprzedniego powiadomienia. OPV3150... - Page 30 • W razie pojawienia się usterki należy wyłączyć urządzenie i wyjąć wtyczkę z gniazdka elektrycznego. OPV3150...
- Page 31 • Do czyszczenia nie wolno używać żrących środków czyszczących. Regularna konserwacja i czyszczenie przedłuża żywotność urządzenia. • Czyszczenie ani konserwację wykonywaną przez użytkownika nie mogą wykonywać dzieci, chyba że są one starsze niż 8 lat i pod nadzorem. OPV3150...
- Page 32 • Podczas odłączania urządzenia od gniazdka nie wolno nigdy ciągnąć za przewód zasilający, natomiast należy chwycić wtyczkę i wyciągnąć ją. • Jeżeli przewód zasilający zostanie uszkodzony, należy skontaktować się z autoryzowanym serwisem. Nieprzestrzeganie instrukcji producenta może doprowadzić do tego, że ewentualna naprawa nie zostanie uznana za naprawę gwarancyjną. OPV3150...
-
Page 33: Opis Produktu
OPIS PRODUKTU 1 Korpus urządzenia 2 Wysuwana przednia część urządzenia OPIS PANELU STEROWANIA 1 Przełącznik mocy odsysania powietrza 2 Przełącznik włączania / wyłączania oświetlenia OPV3150... -
Page 34: Instrukcja Obsługi
W razie korzystania z trybu recyrkulacji należy dokupić i zamontować odpowiedni filtr węglowy (patrz rozdział Czyszczenie i konserwacja). Pamiętaj: W razie korzystania z trybu recyrkulacji (zamontowania filtra węglowego) może wystąpić spadek mocy odsysania powietrza. Górna szafka kuchenna Rura wydechowa Okap wyciągowy OPV3150... -
Page 35: Czyszczenie I Konserwacja
1. Wyjmij filtry metalowe zgodnie z Rys. 1. 2. Filtry węglowe znajdują się po obu stronach silnika. Obracaj filtrami, dopóki nie zostaną zamocowane (patrz Rys. 2). 3. Podczas wymiany filtra węglowego należy postępować odwrotnie. OPV3150... -
Page 36: Instalacja Urządzenia
• Zmian podłączenia może dokonywać tylko wykwalifikowany specjalista. • Bezpieczeństwo elektryczne urządzenia można zagwarantować tylko wtedy, gdy zacisk ochronny urządzenia jest podłączony do przewodu ochronnego sieci elektroenergetycznej rozdzielczej. • Producent nie ponosi odpowiedzialności za szkody na osobach lub mieniu wskutek brakującego czy nieprawidłowego wykonania połączenia ochronnego. OPV3150... - Page 37 WYMIARY OPV3150...
- Page 38 (Rys. 7). W razie potrzeby użyj zwężki o średnicy (150/120 mm). Drugą część elastycznej rury włóż do przygotowanego otworu w ścianie. 7. Podłącz przewód zasilający do gniazdka elektrycznego. Rys. 3 Rys. 4 Rys. 5 Prawidłowo Nieprawidłowo Rys. 6 OPV3150...
-
Page 39: Rozwiązywanie Problemów
Okap kuchenny nie jest prawidłowo Przymocuj okap kuchenny. przymocowany. Odległość między wyciągiem i płytą Zmniejsz odległość między wyciągiem grzewczą jest zbyt duża. i płytą grzewczą. Niewystarczające odsysanie powietrza. Duży przeciąg, zbyt wiele otwartych Zamknij niektóre drzwi albo okna. drzwi lub okien. OPV3150... -
Page 40: Ochrona Środowiska
Utylizację należy wykonać zgodnie z przepisami dotyczącymi utylizacji odpadów. W celu uzyskania szczegółowych informacji na temat recyklingu niniejszego produktu skontaktuj się z lokalnym biurem, służbą usuwania odpadów z gospodarstw domowych lub sklepem, w którym zakupiono produkt. OPV3150... - Page 41 OPV3150...
-
Page 42: Tehniskie Dati
Tauku filtru skaits Aktīvās ogles filtru skaits gaisa recirkulācijai Režīms Ventilācija/recirkulācija Apgaismojums 2 x 2 W Svars 5,5 kg Ventilācijas/recirkulācijas trokšņa līmenis 65 dB Ražotājs patur tiesības veikt jebkuras tehniskas izmaiņas, pieļaut drukas kļūdas un atšķirības attēlos bez iepriekšēja brīdinājuma. OPV3150... - Page 43 • Atvienojot ierīci no elektrotīkla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot. • Nepieļaujiet elektrības vada vai kontaktdakšas nokļūšanu ūdenī vai citā šķidrumā. • Regulāri pārbaudiet, vai ierīce un elektrības vads nav bojāti. • Bojātu ierīci nedrīkst ieslēgt. OPV3150...
- Page 44 • Neizmantojiet piederumus, kam ir bojāta virsmas apdare, kas ir nolietoti vai kam ir citi defekti. • Neizmantojiet tīrīšanai kodīgus tīrīšanas līdzekļus. Regulāra apkope un tīrīšana pagarina ierīces ekspluatācijas laiku. • Lietotāja veikto ierīces tīrīšanu un apkopi nedrīkst veikt bērni, kas jaunāki par 8 gadiem un neatrodas pieaugušo uzraudzībā. OPV3150...
- Page 45 • Atvienojot ierīci no elektrotīkla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot. • Ja strāvas vads ir bojāts, sazinieties ar pilnvaroto servisa centru. Ražotāja norādījumu neievērošanas dēļ var tikt atteikts garantijas remonts. OPV3150...
-
Page 46: Ierīces Apraksts
IERĪCES APRAKSTS 1 Ierīces korpuss 2 Izvelkams ierīces korpuss VADĪBAS PANEĻA APRAKSTS 1 Izplūdes gaisa plūsmas jaudas pakāpju slēdzis 2 Apgaismojuma ieslēgšanas/izslēgšanas slēdzis OPV3150... -
Page 47: Lietošanas Instrukcija
Lai izmantotu recirkulācijas režīmu, jāiegādājas un jāuzstāda atbilstošs aktīvās ogles filtrs (skat. nodaļu “Tīrīšana un apkope”). Piezīme: Izmantojot recirkulācijas režīmu (aktīvās ogles filtra uzstādīšana), var samazināties izvadītā gaisa plūsmas jauda. Augšējais virtuves skapis Izpūtējs Nosūcējs OPV3150... - Page 48 Bieži lietojot ierīci, aktīvās ogles filtrs jāmaina reizi 2–3 mēnešos. Biežas cepšanas vai fritēšanas gadījumā šo intervālu saīsiniet. 1. Noņemiet metāla filtrus, kā parādīts 1. att. 2. Aktīvās ogles filtri atrodas abās motora pusēs. Pagrieziet filtru, līdz tie tiek nostiprināti (skat. 2. att.). 3. Lai mainītu aktīvās ogles filtru, darbojieties pretējā veidā. OPV3150...
- Page 49 • Savienojuma izmaiņas drīkst veikt tikai kvalificēts speciālists. • Ierīces elektrodrošību var garantēt tikai gadījumā, ja ierīces vadu savienotājs ir savienots ar elektrosadales tīkla aizsargvadītāju. • Ražotājs nav atbildīgs par personām vai priekšmetiem izraisīto kaitējumu, ja trūkst vai ir nepareizi izveidots aizsargsavienojums. OPV3150...
- Page 50 IZMĒRI OPV3150...
- Page 51 6. Pēc tvaika nosūcēja piestiprināšanas pievienojiet gaisa novadīšanas kanālam elastīgos cauruļvadus (7. att.). Ja nepieciešams, izmantojiet diametra pāreju (150/120 mm). Otru elastīgas caurules daļu ievietojat sagatavotajā atverē sienā. 7. Pievienojiet strāvas vadu elektriskās strāvas kontaktligzdā. 3. att 4. att 5. att pareizi nepareizi 6. att OPV3150...
-
Page 52: Traucējumu Novēršana
Tvaika nosūcējs nav pienācīgi Piestipriniet tvaika nosūcēju. piestiprināts. Attālums starp tvaika nosūcēju un plīti Samaziniet attālumu starp tvaika ir pārāk liels. nosūcēju un plīti. Nepietiekama izplūdes gaisa plūsma Stiprs caurvējš, pārāk daudz atvērtu Aizveriet dažas durvis un logus. durvju vai logu. OPV3150... -
Page 53: Vides Aizsardzība
Iznīcināšana jāveic saskaņā ar noteikumiem par atkritumu apstrādi. Lai iegūtu papildu informāciju par šīs ierīces otrreizēju pārstrādi, lūdzu, sazinieties ar vietējās pašvaldības sadzīves atkritumu iznīcināšanas dienestu vai veikalu, kurā iegādājāties izstrādājumu. OPV3150... - Page 54 OPV3150...
-
Page 55: Technical Specifications
Required number of carbon filters for recirculation Mode Ventilation/recirculation Lightning 2 x 2 W Weight 5.5 kg Noise level of ventilation/recirculation 65 dB The manufacturer reserves the right to make potential technical changes, typographical errors and any differences in the representation without prior notice. OPV3150... -
Page 56: Important Safety Information
• Do not immerse the power cord or the plug in water or any other liquid. • Check the appliance and the power cord for damage regularly. • Do not switch on the appliance if it has been damaged. OPV3150... - Page 57 • Do not use any corrosive cleaning agent for cleaning. Maintenance and cleaning on a regular basis extend the lifetime of the appliance. • Cleaning and user maintenance shall not be made by children unless they are older than 8 years and supervised. OPV3150...
- Page 58 • If the power cord is damaged, contact the authorised service centre. If you fail to follow these instructions, any possible repair cannot be recognized as a warranty repair. OPV3150...
-
Page 59: Product Description
PRODUCT DESCRIPTION 1 Appliance body 2 Slide-out front of the appliance CONTROL PANEL DESCRIPTION 1 Extracted air output switch 2 Lightning on/off switch OPV3150... - Page 60 When the recirculation mode is used, it is necessary to purchase and install the appropriate carbon filters (see chapter Cleaning and Maintenance). Note: When the recirculation mode is used (carbon filter installed), the extracted air output can drop. Upper kitchen cabinet Exhaust pipe Extractor hood OPV3150...
-
Page 61: Cleaning And Maintenance
1. Remove the metal filters as shown in Fig. 1. 2. The carbon filters are situated on both sides of the motor. Turn the filters, until they are secured (see Fig. 2). 3. To replace the carbon filter, proceed in reverse order. OPV3150... -
Page 62: Installation Of The Appliance
• Electrical safety of the appliance can be guaranteed only if the protective terminal of the appliance is connected to the protective conductor of the mains. • The manufacturer bears no responsibility for damage to persons or property as a result of missing or bad protective connection. OPV3150... - Page 63 DIMENSIONS OPV3150...
- Page 64 150/120 mm in diameter, if required. Insert the second part of the flexible duct in the opening prepared in the wall. 7. Plug the power cord into the wall outlet. Fig. 3 Fig. 4 Fig. 5 correct incorrect Fig. 6 OPV3150...
-
Page 65: Troubleshooting
Distance between the hood and the Reduce distance between the hood and cooking plate is too long. the cooking plate. Insufficient exhaust of the extracted air Strong draught, too many doors or Close some doors or windows. windows opened. OPV3150... -
Page 66: Environmental Protection
Disposal must be performed in accordance to the regulations for waste disposal. For more detailed information about recycling of this appliance see the authorized local office or service for household waste disposal or the shop, where you purchased the appliance. OPV3150... - Page 68 Seznam servisních míst Zoznam servisných stredisiek Wykaz punktów servisovych Česká republika Název Ulice PSČ Město Telefon E-mail Jindřich Valenta Vysokomýtská 565 01 Choceň +420 465 471 400 servis@my-concept.cz CONCEPT 1800 Slovenská republika Názov Ulica PSČ Mesto Telefón E-mail ELKO Valenta Hurbanova 911 01 Trenčín +421 326 583 465 info@my-concept.sk...
- Page 69 Seznam servisních míst Zoznam servisných stredisiek Wykaz punktów servisovych Česká republika Název Ulice PSČ Město Telefon E-mail Jindřich Valenta Vysokomýtská 565 01 Choceň +420 465 471 400 servis@my-concept.cz CONCEPT 1800 Slovenská republika Názov Ulica PSČ Mesto Telefón E-mail CONCEPT Hurbanova 911 01 Trenčín +421 326 583 465 info@my-concept.sk Slovensko s.r.o.
- Page 70 Jindřich Valenta – Concept Vysokomýtská 1800, 565 01 Choceň Tel. +420 465 471 400 www.my-concept.cz CONCEPT Slovensko s.r.o. Hurbanova 1563/23, 911 01 Trenčín Tel.: +421 326 583 465 www.my-concept.sk CONCEPT POLSKA sp. z o.o. Ostrowskiego 30, 53-238 Wroclaw Tel.: +48 713 390 444 www.my-concept.pl Verners VT Ltd.
