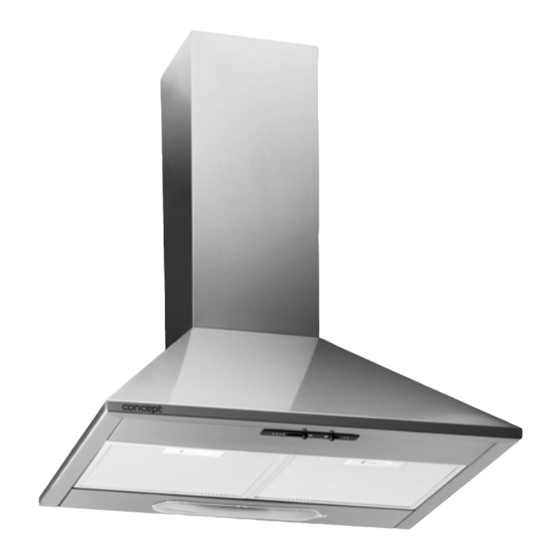

- Page 1 Odsavač par komínový Odsávač pár komínový Wyciąg kuchenny kominowy Vapor chimney absorber OPK3160 OPK3160...
-
Page 3: Table Of Contents
Počet tukových filtrů Režim odvětrávání nebo recirkulace Osvětlení 2 x 20 W žárovka Hmotnost 10 kg Hlučnost, odvětrávání/recirkulace < 54/56 dB(A) Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění. OPK3160 OPK3160... -
Page 4: Důležitá Upozornění
750 mm nad plynové sporáky (nebo plynové varné desky). napětí nebo vypněte příslušný jistič. a tahem ji vypojte. nádobí. Při použití nádob menších než doporučených by plamen hořel i po stranách nádoby a hrozilo by OPK3160 OPK3160... -
Page 5: Popis Výrobku
POPIS VÝROBKU A Horní komínový kryt B Dolní komínový kryt Kryt filtru C Tělo spotřebiče D Ovládací panel POPIS OVLÁDACÍHO PANELU 1. Přepínač pro nastavení stupně výkonu ventilátoru 2. Vypínač osvětlení OPK3160 OPK3160... -
Page 6: Návod K Obsluze
1. Kovové filtry vyjměte (Obr. 1). Pokud jsou osazeny uhlíkovými filtry, tak tyto odstraňte. 2. Nechte kovové filtry odmočit v teplé vodě s přídavkem saponátu. Vyčistěte je jemným kartáčkem, opláchněte čistou vodou a nechte oschnout. Obr. 1 3. Úplně suché filtry opačným postupem nasaďte zpět. OPK3160 OPK3160... -
Page 7: Instalace Spotřebiče
5. Vyznačte si polohu a průměr otvoru pro výstupní potrubí. 6. Vyvrtejte otvory pro zavěšení na zeď, příp. i pro výstupní potrubí. 7. Upevněte spotřebič hmoždinkami a vruty na stěnu (Obr. 4). 8. Upevněte spotřebič vruty na spodní desku skříňky. Obr. 3 OPK3160 OPK3160... -
Page 8: Servis
Při demontáži nejdříve odpojte přívodní kabel od elektrické sítě, pak opačným postupem demontujte jednotlivé části spotřebiče. DOKOUPITELNÉ PŘÍSLUŠENSTVÍ obj. kód 61990097 obj. kód 61990098 SERVIS Výměna žárovky Výměnu proveďte následujícím způsobem: Pozn.: Žárovku lze také vyměnit po demontáži spodního kovového krytu spotřebiče. OPK3160 OPK3160... -
Page 9: Ochrana Životního Prostředí
Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. OPK3160 OPK3160... - Page 10 2 x 20 W žiarovka tohoto spotrebiča je , čo < 54/56 dB(A) predstavuje hladinu A akustického 10 kg < 54/56 dB(A) akustický výkon 1 pW. Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti v zobrazení bez predchádzajúceho upozornenia. OPK3160 OPK3160...
-
Page 11: Dôležité Upozornenie
Používajte iba prívod elektrického napätia s uzemnením. pripojením. V bežnej prevádzke a pohlcovanie pachov. nad plynové sporáky (alebo plynové varné dosky). napätia alebo vypnite príslušný istič. varnému riadu. Pri použití nádob menších než sú odporúčané by plameň horel aj po bokoch nádoby a hrozilo by OPK3160 OPK3160... -
Page 12: Popis Výrobku
Ak sú v domácnosti deti osoby, oboznámenej s obsluhou. POPIS VÝROBKU A Horný komínový kryt B Dolný komínový kryt Kryt filtra C Telo spotrebiča D Ovládací panel POPIS OVLÁDACIEHO PANELA 1. Prepínač pre nastavenie stupňa výkonu ventilátora 2. Vypínač osvetlenia OPK3160 OPK3160... -
Page 13: Návod Na Obsluhu
Inštalácia spotrebiča). 2. Po použití spotrebič vypnite nastavením prepínača pre nastavenie stupňa výkonu ventilátora (1) do polohy „0“ (vypnuté). Zapnutie/vypnutie osvetlenia Vypínačom (2) zapnete alebo vypnete osvetlenie. ČISTENIE A ÚDRŽBA spotrebiča. prostriedky. Čistenie a výmena filtrov a) Kovové tukové filtre odstráňte. Obr. 1 OPK3160 OPK3160... -
Page 14: Inštalácia Spotrebiča
4. Spodným otvorom v spotrebiči uvidíte upevňovacie otvory pre zavesenie. Vyznačte si ich polohu na stene a na spodnej stene skrinky. 5. Vyznačte si polohu a priemer otvoru pre výstupné potrubie. 6. Vyvŕtajte otvory pre zavesenie na stenu, príp. i pre výstupné potrubie. Obr. 3 7. Upevnite spotrebič príchytkami a skrutkami na stenu (obr. 4). OPK3160 OPK3160... -
Page 15: Servis
12. Pripojte prívodný kábel do zásuvky elektrického napätia. Obr. 4 Demontáž Pri demontáži najskôr odpojte prívodný kábel z elektrickej siete a potom opačným postupom odmontujte jednotlivé časti spotrebiča. DOKÚPITEĽNÉ PRÍSLUŠENSTVO obj. kód 61990097 obj. kód 61990098 SERVIS Výmena žiarovky Výmenu vykonajte týmto spôsobom: Pozn.: OPK3160 OPK3160... -
Page 16: Ochrana Životného Prostredia
Recyklácia spotrebiča na konci jeho životnosti: Symbol na výrobku alebo jeho balení udáva, že tento výrobok nepatrí do domáceho odpadu. Je nutné výrobku vám poskytne príslušný miestny úrad, služba pre likvidáciu domáceho odpadu alebo obchod, kde ste výrobok zakúpili. OPK3160 OPK3160... - Page 17 600 mm Głębokość 500 mm Wysokość 740 - 1080 mm Średnica rury wylotowej 150 / 120 mm Ilość stopni wydajności wentylatora Wydajność max. 450 m Funkcja wyciągowa lub recyrkulacyjna Oświetlenie 10 kg Poziom hałasu, wyciąg/recyrkulacja < 54/56 dB(A) OPK3160 OPK3160...
- Page 18 OSTRZEŻENIA: Przy dostarczeniu urządzenia podczas transportu. marketingowe. urazem lub śmiercią. niewłaściwego podłączenia do sieci elektrycznej. Użytkowanie urządzenia minimalnie 750 mm nad kuchenką gazową (lub gazową płytą grzewczą). elektrycznego lub wyłączyć odpowiednie zabezpieczenie. włączać uszkodzonego urządzenia elektrycznego. OPK3160 OPK3160...
-
Page 19: Opis Produktu
Kiedy w domu są dzieci posługiwanie się urządzeniem. OPIS PRODUKTU A Górna osłona kominowa B Dolna osłona kominowa Osłona filtra C Korpus urządzenia D Panel sterowania OPIS PANELU STEROWANIA 1. Przełącznik ustawienia wydajności wentylatora 2. Wyłącznik oświetlenia OPK3160 OPK3160... -
Page 20: Instrukcja Obsługi
filtrowane przez filtr tłuszczowy i przez filtr węglowy. Węgiel aktywny w tym filtrze wychwytuje dokupić i zamontować powietrza (patrz rozdział Instalacja urządzenia). Włączenie/wyłączenie oświetlenia CZYSZCZENIE I KONSERWACJA środka czyszczącego. Czyszczenie i wymiana filtrów a) Metalowe filtry tłuszczowe Przy normalnej eksploatacji urządzenia metalowe filtry tłuszczowe winny być wyjąć. Rys. 1 OPK3160 OPK3160... -
Page 21: Instalacja Urządzenia
Rys. 2 INSTALACJA URZĄDZENIA nie obejmuje wad powstałych w wyniku nieprawidłowej instalacji. opakowania i wyjąć materiały marketingowe. powstałe w wyniku nieprawidłowej instalacji. 1. Wyjąć filtr tłuszczowy (ew. węglowy). elektrycznych i 750 mm dla gazowych płyt grzewczych). Rys. 3 OPK3160 OPK3160... -
Page 22: Serwis
Rys. 4 Uwaga: Rura giętka nie wchodzi w skład dostawy. urządzenia. Demontaż urządzenia. AKCESORIA (DO ZAKUPU) kod zamówienia 61990097 kod zamówienia 61990098 SERWIS Wymiana żarówki Uwaga: OPK3160 OPK3160... -
Page 23: Ochrona Środowiska Naturalnego
Recykling urządzenia po upływie jego żywotności: i elektronicznych do recyklingu. Zapewniając właściwą likwidację urządzenia, pomagamy zapobiegać likwidacji odpadu domowego lub w sklepie, gdzie zakupiono produkt. OPK3160 OPK3160... -
Page 24: Technical Parameters
740 - 1080 mm Output piping diameter 150 / 120 mm Capacity max. 450 m Mode Airing or re-circulation 2 x 20 W bulb Weight 10 kg Noise level, airing/re-circulation < 54/56 dB(A) differences in the figures provided without previous notice. OPK3160 OPK3160... -
Page 25: Important Notices
IMPORTANT NOTICES: On appliance delivery shipping. During installation wall outlets only. death to persons. stove (or gas hotplate). the plug instead. damaged. OPK3160 OPK3160... -
Page 26: Product Description
PRODUCT DESCRIPTION A Upper chimney cover C Body of the unit D Control panel DESCRIPTION OF THE CONTROL PANEL 1. Fan power level switch OPK3160 OPK3160... -
Page 27: Operating Instructions
Airing mode remove it Re-circulation mode buy and mount CLEANING AND MAINTENANCE 1. Remove the metallic filters (Fig. 1). In case there are carbon filters mounted, remove them. brush, rinse with clean water and let dry. Fig. 1 OPK3160 OPK3160... -
Page 28: Appliance Installation
APPLIANCE INSTALLATION Follow the installation instructions below: 2. For the re-circulation mode, blind the output opening with the blinding cap enclosed. Fig. 3 7. Fix the appliance to the wall using the wall plugs and screws (Fig. 4). OPK3160 OPK3160... -
Page 29: Servicing
8. Fix the appliance to the cupboard bottom side using the screws. 12. Plug the supply cable into the wall outlet. Fig. 4 Disassembly SUPPORTED ACCESSORIES Order code 61990097 Order code 61990098 SERVICING Bulb replacement OPK3160 OPK3160... - Page 30 Appliance end-of-service-life recycling bought this appliance. OPK3160 OPK3160...
- Page 32 Záruční podmínky Záručné podmienky Karta gwarancyjna Warranty Certificate www.my-concept.com...
- Page 33 Na vadné náhradní díly vyměněné v rámci záruční opravy nevzniká spotřebiteli nárok. Pokud dojde k odstoupení od kupní smlouvy, je spotřebitel povinen vrátit kompletní výrobek včetně příslušenství a dokumentů dodaných s výrobkem. Na dárky, přidané k výrobku při prodeji a jejichž cena nebyla spotřebiteli účtována, není poskytována záruka. 2 31 OPK3160...
- Page 34 Pozn.: Reklamace výrobku poškozeného při přepravě se řídí reklamačním řádem přepravce. Výrobce: Jindřich Valenta - ELKO Valenta, Vysokomýtská 1800, 565 01 Choceň, Česká republika, tel: +420 465 471 433, fax: +420 465 473 304, IČO 13216660 email: servis@my-concept.cz, www.my-concept.com OPK3160...
- Page 35 Na chybné náhradné diely vymenené v rámci záručnej opravy nevzniká spotrebiteľovi nárok. Pokiaľ dôjde k odstúpeniu od kúpnej zmluvy, je spotrebiteľ povinný vrátiť kompletný výrobok vrátane príslušenstva a dokumentov dodaných s výrobkom. Na darčeky pridané k výrobku pri predaji, a ktorých cena nebola spotrebiteľovi účtovaná, nie je poskytovaná záruka. OPK3160...
- Page 36 Jindřich Valenta - ELKO Valenta, Vysokomýtská 1800, 565 01 Choceň, Česká republika, tel: +420 465 471 433, fax: +420 465 473 304, IČO 13216660 email: servis@my-concept.cz, www.my-concept.com Dovozca: ELKO Valenta Slovakia s.r.o., Hurbanova 1563/23, 911 01 Trenčín, Slovenská republika, tel.: +421 326 583 465, fax: +421 326 583 466, email: servis@my-concept.sk, web: www.my-concept.sk OPK3160...
- Page 37 (do mikserów i blenderów); głowice ubijające, mieszaki hakowe, tarcze tnące (do robotów); sprzęgła, sita, nożyki (do maszynek do mięsa), baterie zasilające. Producent (ewentualnie importer) zastrzega sobie prawo do obciążenia klienta kosztami związanymi z nieuzasadnioną reklamacją i dochodzenia u reklamującego zwrotu kosztów, których poniesienie było konieczne w związku z weryfikacją uzasadnienia reklamacji i jej rozpatrzeniem. OPK3160...
- Page 38 Jindřich Valenta - ELKO Valenta, Vysokomýtská 1800, 565 01 Choceň, Republika Czeska, tel: +420 465 471 433, fax: +420 465 473 304, email: servis@my-concept.cz, www.my-concept.com Importer: Elko Valenta Polska Sp. Z. o. o., Ostrowskiego 30, 53-238 Wroclaw Tel.: +48 71 339 04 44, Fax: 71 339 04 14, email: serwis@my-concept.pl, www.my-concept.pl OPK3160...
- Page 39 The right to free repair of the product, or refund, shall not be exercised in the following cases: - The conditions of the installation, operation and handling of the product, mentioned in the Operating Manual, were not observed; OPK3160...
- Page 40 Jindřich Valenta - ELKO Valenta, Vysokomýtská 1800, 565 01 Choceň, Czech Republic, tel: +420 465 471 433, fax: +420 465 473 304, email: servis@my-concept.cz, www.my-concept.com Importer: Jindřich Valenta - ELKO Valenta Czech Republic, Vysokomýtská 1800, 565 01 Choceň, Tel. +420 465 471 400, Fax: 465 473 304, www.my-concept.com OPK3160...
- Page 41 SEZNAM SERVISNÍCH MÍST ZOZNAM SERVISNÝCH STREDISIEK WYKAZ PUNKTÓW SERVISOVYCH www.my-concept.com OPK3160...
- Page 42 Distribútor: ELKO Valenta - Slovakia, s.r.o., Hurbanova 1563/23, 911 01 Trenčín, Slovenská republika tel.: +421 326 583 465, fax: +421 326 583 466, email: info@my-concept.sk, www.my-concept.sk Polska SERWIS CENTRALNY Nazwa Ulica Kod pocztowy Miasto Telefon E-mail Elko Valenta Polska sp. z o.o. Ostrowskiego 30 53-238 WROCŁAW 071/339-04-44 w. 27 serwis@my-concept.pl OPK3160...
- Page 44 Jindřich Valenta - ELKO Valenta Czech Republic, Vysokomýtská 1800, 565 01 Choceň, Tel. +420 465 471 400, Fax: 465 473 304, www.my-concept.com ELKO Valenta – Slovakia, s.r.o., Hurbanova 1563/23, 911 01 Trenčín Tel.: +421 326 583 465, Fax: +421 326 583 466, www.my-concept.sk Elko Valenta Polska Sp. Z. o. o., Ostrowskiego 30, 53-238 Wroclaw Tel.: +48 71 339 04 44, Fax: 71 339 04 14, www.my-concept.pl SIA Verners VT Latvia, Piedrujas 5a, Riga LV - 1073, Tel.
