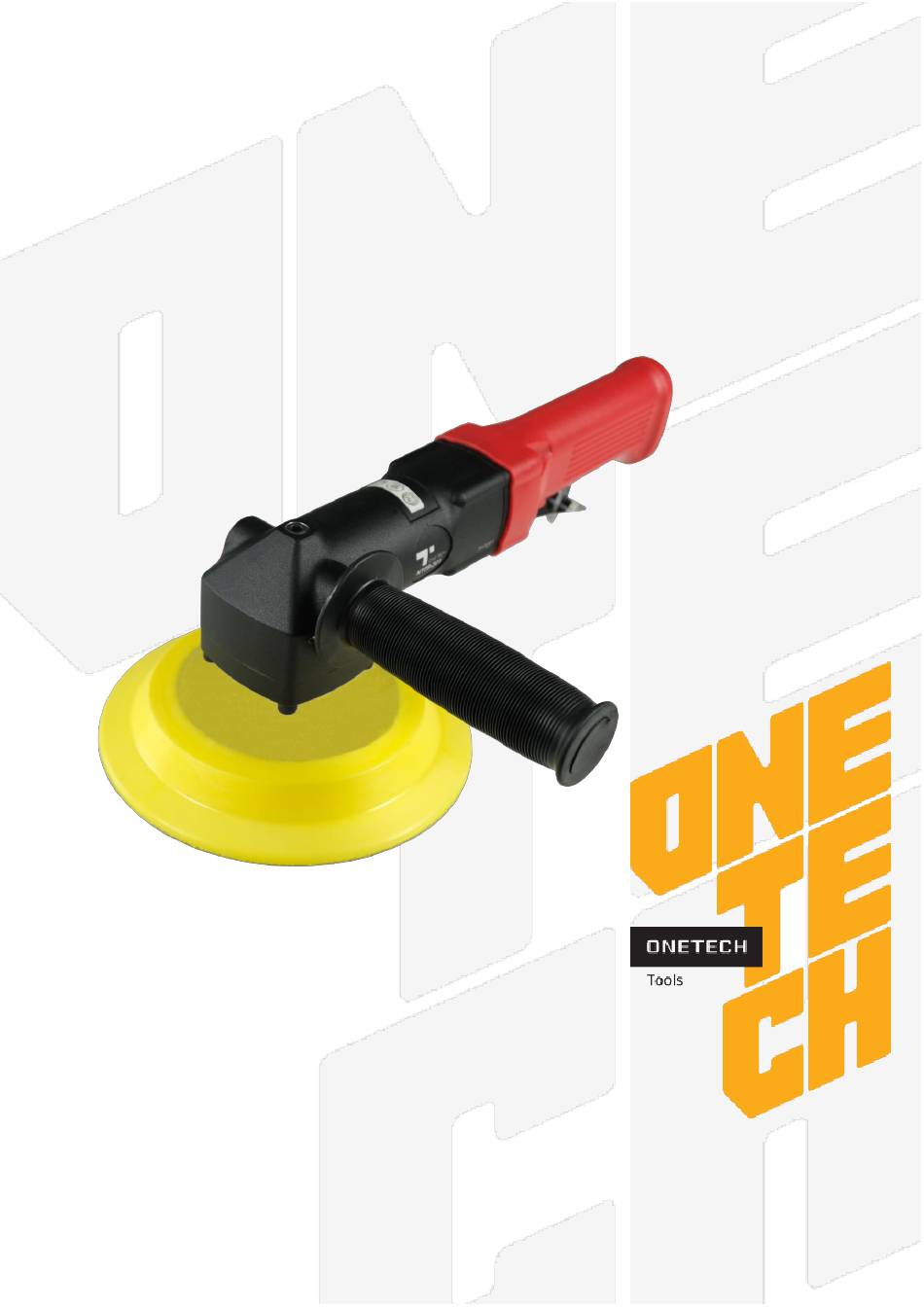

- Page 1 NT09-301, NT09-302 РУССКИЙ v.2.0 PNEUMATIC POLISHER MANUAL INSTRUCTION ПНЕВМАТИЧЕСКАЯ ПОЛИРОВАЛЬНАЯ МАШИНКА ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ NT09-301 NT09-302...
- Page 2 NT09-301, NT09-302 ENGLISH v.2.0 ATTENTION! PLEASE READ THIS MANUAL BEFORE USING THE TOOL. IMPROPER USE OF TOOL MAY CAUSE INJURY AND/OR PROPERTY DAMAGE! ONLY QUALIFIED AND SPECIALLY TRAINED PERSONNEL FAMILIED WITH THESE INSTRUCTIONS IS ALLOWED TO USE AND MAINTENANCE OF THE TOOL.
-
Page 3: Maintenance
NT09-301, NT09-302 ENGLISH v.2.0 MAINTENANCE ➢ Before and after operating, place a few drops of SAE #10 into inlet bushing with throttle lever pressed down to allow lubricating oils to properly dispense through machine. ➢ Connect the compressed air pipe and run for a few seconds, the tool for oil distribution on the tool. -
Page 4: Technical Specification
NT09-301, NT09-302 ENGLISH v.2.0 TECHNICAL SPECIFICATION Pad size *, Speed, Air consumption, Weight, Model Spindle NT09-301 2 500 М14x2 NT09-302 4 500 М14x2 * - it is allowed to use polishing pads with a diameter of 127 ~ 200 mm... -
Page 5: Troubleshooting Guide
NT09-301, NT09-302 ENGLISH v.2.0 TROUBLESHOOTING GUIDE Not operating Possible Cause Solution Blades broken or worn out Replace blades Ball bearing damaged Replace ball bearing Rusty Motor or clogged with objects Disassemble and repair Motor blades stuck Disassemble and repair Regulator is set at «OFF»... - Page 6 NT09-301, NT09-302 РУССКИЙ v.2.0 ВНИМАНИЕ! ПЕРЕД ИСПОЛЬЗОВАНИЕМ ИНСТРУМЕНТА ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ДАННОЙ ИНСТРУКЦИЕЙ. НЕПРАВИЛЬНАЯ ЭКСПЛУАТАЦИЯ ИНСТРУМЕНТА МОЖЕТ ПРИВЕСТИ К ТРАВМЕ И/ИЛИ ПОВРЕЖДЕНИЮ ИМУЩЕСТВА! К ИСПОЛЬЗОВАНИЮ И ОБСЛУЖИВАНИЮ ИНСТРУМЕНТА ДОПУСКАЕТСЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫЙ И СПЕЦИАЛЬНО ОБУЧЕННЫЙ ПЕРСОНАЛ, ОЗНАКОМЛЕННЫЙ С ДАННОЙ ИНСТРУКЦИЕЙ. В этой инструкции содержится описание, правила безопасности и вся необходимая информация для правильной...
- Page 7 NT09-301, NT09-302 РУССКИЙ v.2.0 ОБСЛУЖИВАНИЕ ➢ Для увеличения срока службы инструмента, до и после работы, налейте 2-3 капли масла для пневмосистем (например, SAE #10) в впускное отверстие воздуха. ➢ Подсоедините магистраль сжатого воздуха и запустите на несколько секунд инструмент для распределения масла...
-
Page 8: Технические Характеристики
NT09-301, NT09-302 РУССКИЙ v.2.0 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Диаметр подошвы *, Частота вращения, Расход воздуха, Вес, Тип Резьба Артикул мм об/мин л/мин кг вращения шпинделя NT09-301 2 500 ротационная М14x2 NT09-302 4 500 ротационная М14x2 * - допускается применение полировальных подошв диаметром 127 ~ 200 мм. - Page 9 NT09-301, NT09-302 РУССКИЙ v.2.0 НЕИСПРАВНОСТИ. ВОЗМОЖНЫЕ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ ИНСТРУМЕНТ НЕ ЗАПУСКАЕТСЯ Причины Устранение Износ/поломка пластин пневмодвигателя Заменить пластины пневмодвигателя Повреждение подшипника (ов) Заменить повреждённые подшипники Пневмодвигатель засорён Очистить пневмодвигатель Пластины пневмодвигателя заклинили Произвести ремонт пневмодвигателя Регулятор подачи воздуха находится в положении «OFF»...
- Page 10 NT09-301, NT09-302 v.2.0...
- Page 11 NT09S-0166 NT09S-0191 Шайба Стопор Spindle Cap Housing - Black NT09S-0167 NT09S-0192 Крышка шпинделя Рукоятка, чёрная Bevel Gear for NT09-301 Housing - Red NT09S-0168 NT09S-0193 Шестерня для NT09-301 Рукоятка, красная Bevel Gear for NT09-302 Valve Seat NT09S-0169 NT09S-0194 Шестерня для NT09-302 Уплотнение...
- Page 12 NT09-301, NT09-302 v.2.0...
