Summary of Contents for OneTech NT09-203N-V

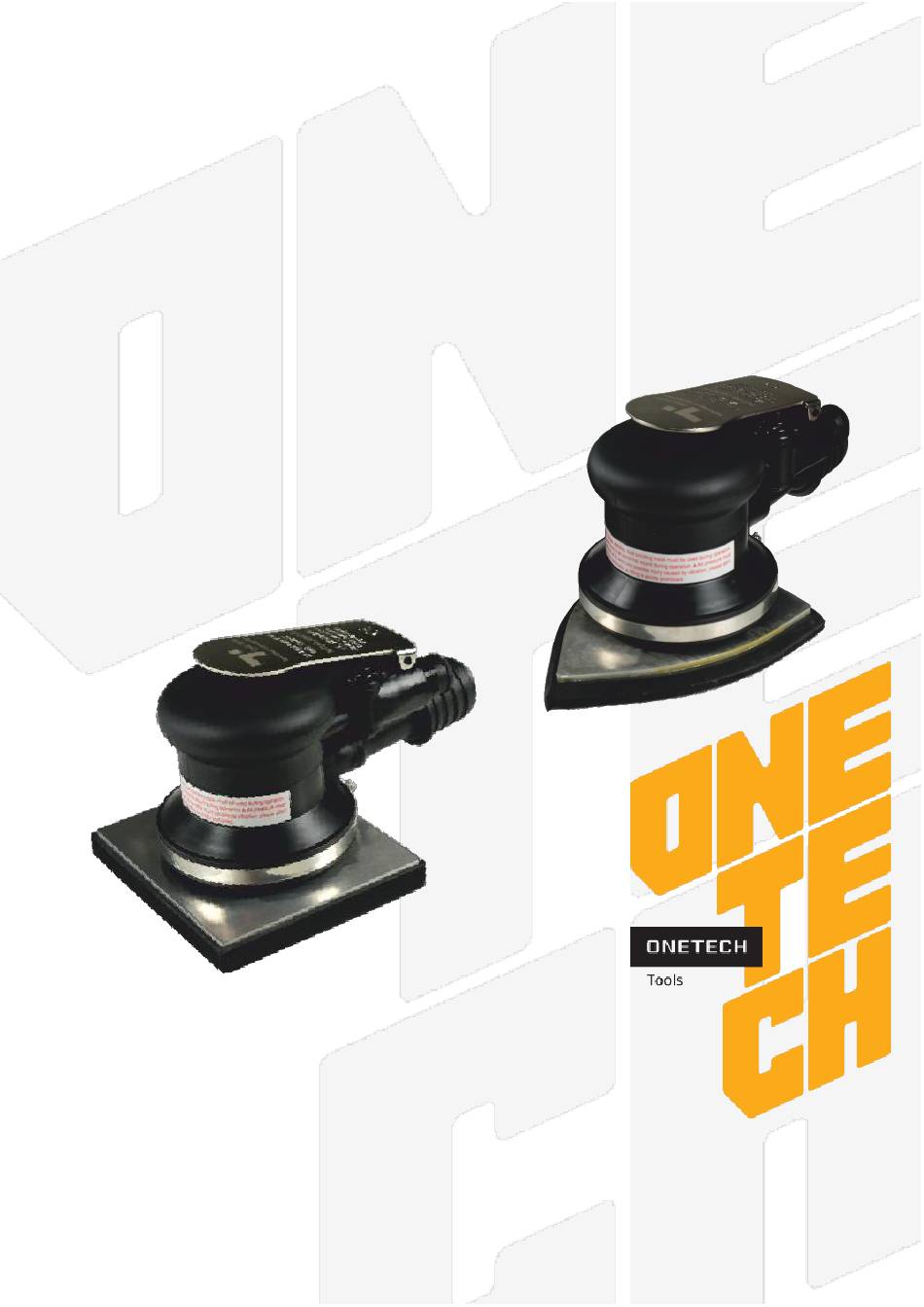

- Page 1 NT09-203N-V, -204N-H, -205C-H, -206N-V, -207C-H, -208N-H РУССКИЙ v.2.0 JITTERBUG SANDER MANUAL INSTRUCTION ПНЕВМАТИЧЕСКАЯ ЭКСЦЕНТРИКОВАЯ ШЛИФОВАЛЬНАЯ МАШИНКА ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ NT09-203N-V NT09-204N-H NT09-205C-H NT09-206N-V NT09-207C-H NT09-208N-H...
- Page 2 NT09-203N-V, -204N-H, -205C-H, -206N-V, -207C-H, -208N-H ENGLISH v.2.0 ATTENTION! PLEASE READ THIS MANUAL BEFORE USING THE TOOL. IMPROPER USE OF TOOL MAY CAUSE INJURY AND/OR PROPERTY DAMAGE! ONLY QUALIFIED AND SPECIALLY TRAINED PERSONNEL FAMILIED WITH THESE INSTRUCTIONS IS ALLOWED TO USE AND MAINTENANCE OF THE TOOL.
-
Page 3: Maintenance
NT09-203N-V, -204N-H, -205C-H, -206N-V, -207C-H, -208N-H ENGLISH v.2.0 MAINTENANCE ➢ This type of tool does not require daily maintenance. ➢ Before and after operating, place a few drops of SAE #10 into inlet bushing with throttle lever pressed down to allow lubricating oils to properly dispense through machine. -
Page 4: Technical Specification
NT09-203N-V, -204N-H, -205C-H, -206N-V, -207C-H, -208N-H ENGLISH v.2.0 TYPES OF DUST EXTRACTION TECHNICAL SPECIFICATION Pad size, Orbit, Speed, Air consumption, Weight, Model Vacuum mode Pad Face NT09-203N-V 100 х 110 10 000 0,81 Non-Vacuum Vinyl NT09-204N-H 100 х 110 10 000... -
Page 5: Troubleshooting Guide
NT09-203N-V, -204N-H, -205C-H, -206N-V, -207C-H, -208N-H ENGLISH v.2.0 TROUBLESHOOTING GUIDE Not operating Possible Cause Solution Blades broken or worn out Replace blades Ball bearing damaged Replace ball bearing Rusty Motor or clogged with objects Disassemble and repair Motor blades stuck Disassemble and repair Regulator is set at «OFF»... - Page 6 NT09-203N-V, -204N-H, -205C-H, -206N-V, -207C-H, -208N-H РУССКИЙ v.2.0 ВНИМАНИЕ! ПЕРЕД ИСПОЛЬЗОВАНИЕМ ИНСТРУМЕНТА ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ДАННОЙ ИНСТРУКЦИЕЙ. НЕПРАВИЛЬНАЯ ЭКСПЛУАТАЦИЯ ИНСТРУМЕНТА МОЖЕТ ПРИВЕСТИ К ТРАВМЕ И/ИЛИ ПОВРЕЖДЕНИЮ ИМУЩЕСТВА! К ИСПОЛЬЗОВАНИЮ И ОБСЛУЖИВАНИЮ ИНСТРУМЕНТА ДОПУСКАЕТСЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫЙ И СПЕЦИАЛЬНО ОБУЧЕННЫЙ ПЕРСОНАЛ, ОЗНАКОМЛЕННЫЙ С ДАННОЙ ИНСТРУКЦИЕЙ.
- Page 7 NT09-203N-V, -204N-H, -205C-H, -206N-V, -207C-H, -208N-H РУССКИЙ v.2.0 ОБСЛУЖИВАНИЕ ➢ Данный тип инструмента не требует ежедневного обслуживания. ➢ Для увеличения срока службы инструмента, до и после работы, налейте 2-3 капли масла для пневмосистем (например, SAE #10) в впускное отверстие воздуха.
-
Page 8: Технические Характеристики
NT09-203N-V, -204N-H, -205C-H, -206N-V, -207C-H, -208N-H РУССКИЙ v.2.0 ТИПЫ ПЫЛЕУДАЛЕНИЯ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Размер Частота Расход Тип Эксцентрик, Вес, Модель подошвы, вращения, воздуха, Тип пылеудаления крепления мм кг мм об/мин л/мин абразива NT09-203N-V 100 х 110 10 000 0,81 без пылеудаления... - Page 9 NT09-203N-V, -204N-H, -205C-H, -206N-V, -207C-H, -208N-H РУССКИЙ v.2.0 НЕИСПРАВНОСТИ. ВОЗМОЖНЫЕ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ ИНСТРУМЕНТ НЕ ЗАПУСКАЕТСЯ Причины Устранение Износ/поломка пластин пневмодвигателя Заменить пластины пневмодвигателя Повреждение подшипника (ов) Заменить повреждённые подшипники Пневмодвигатель засорён Очистить пневмодвигатель Пластины пневмодвигателя заклинили Произвести ремонт пневмодвигателя...
- Page 10 NT09-203N-V, -204N-H, -205C-H, -206N-V, -207C-H, -208N-H v.2.0...
- Page 11 NT09-203N-V, -204N-H, -205C-H, -206N-V, -207C-H, -208N-H v.2.0 Description Part No. Q'ty Description Part No. Q'ty Описание Код К-во Описание Код К-во Valve Lever O-Ring NT09S-0001 NT09S-0024 Рычаг включения Уплотнительное кольцо O-Ring Lower End Plate NT09S-0141 NT09S-0123 Уплотнительное кольцо Пластина Valve Tappet...
- Page 12 NT09-203N-V, -204N-H, -205C-H, -206N-V, -207C-H, -208N-H v.2.0...
