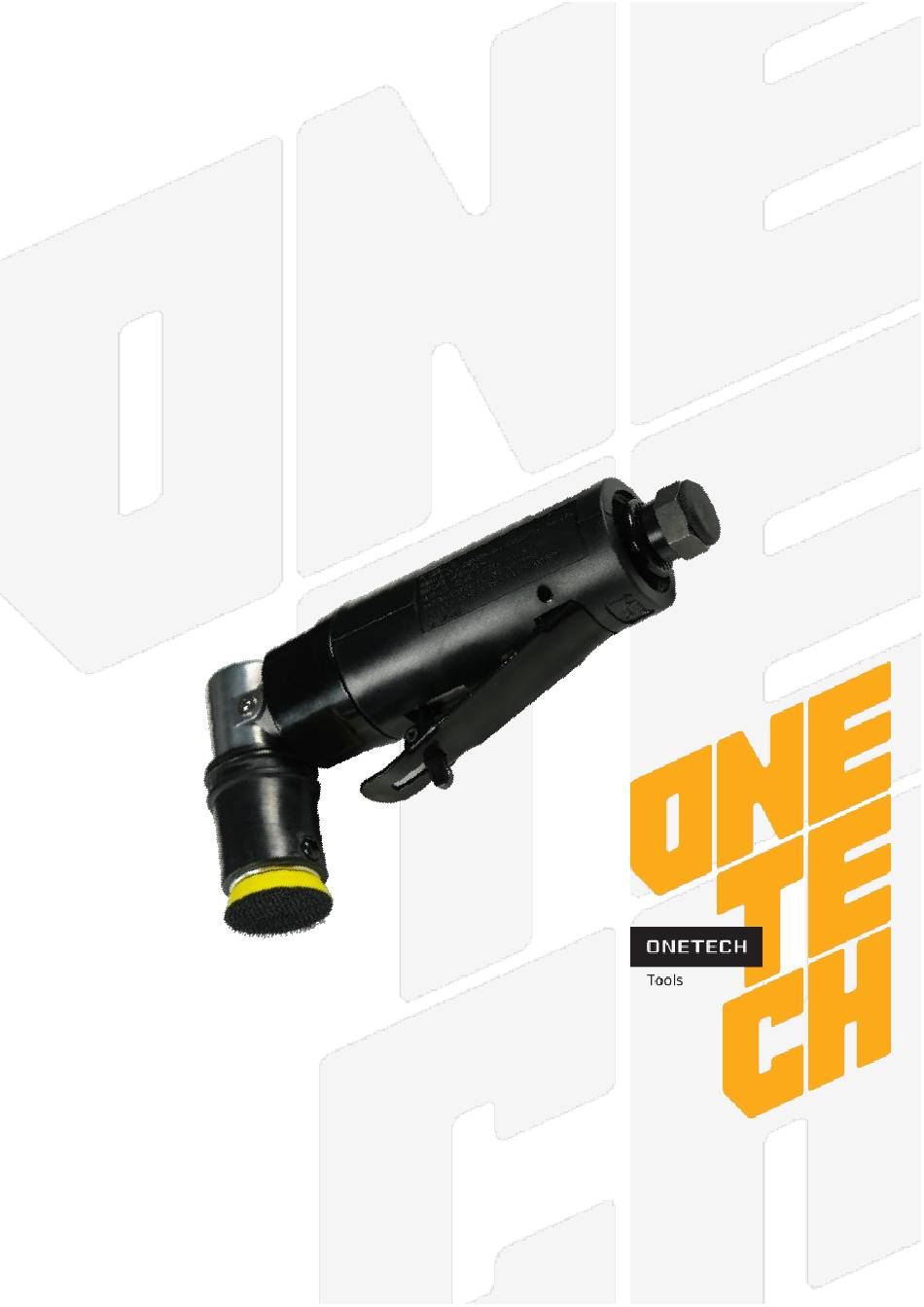

- Page 1 NT09-401 РУССКИЙ v.2.0 DISC SANDER MANUAL INSTRUCTION ПНЕВМАТИЧЕСКАЯ ШЛИФОВАЛЬНАЯ ЭКСЦЕНТРИКОВАЯ МАШИНКА ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ NT09-401...
- Page 2 NT09-401 ENGLISH v.2.0 ATTENTION! PLEASE READ THIS MANUAL BEFORE USING THE TOOL. IMPROPER USE OF TOOL MAY CAUSE INJURY AND/OR PROPERTY DAMAGE! ONLY QUALIFIED AND SPECIALLY TRAINED PERSONNEL FAMILIED WITH THESE INSTRUCTIONS IS ALLOWED TO USE AND MAINTENANCE OF THE TOOL.
-
Page 3: Maintenance
NT09-401 ENGLISH v.2.0 MAINTENANCE ➢ Before and after operating, place a few drops of SAE #10 into inlet bushing with throttle lever pressed down to allow lubricating oils to properly dispense through machine. ➢ Connect the compressed air pipe and run for a few seconds, the tool for oil distribution on the tool. -
Page 4: Technical Specification
NT09-401 ENGLISH v.2.0 EXAMPLE OF AIR SUPPLY SYSTEM TECHNICAL SPECIFICATION Pad size, Orbit, Speed, Air consumption, Weight, Model Spindle NT09-401 7 500 0,62 М10 Working pressure, Noise, Air inlet thread dB (A) 1/4" ≤ 75... -
Page 5: Troubleshooting Guide
NT09-401 ENGLISH v.2.0 TROUBLESHOOTING GUIDE Not operating Possible Cause Solution Blades broken or worn out Replace blades Ball bearing damaged Replace ball bearing Rusty Motor or clogged with objects Disassemble and repair Motor blades stuck Disassemble and repair Regulator is set at «OFF»... - Page 6 NT09-401 РУССКИЙ v.2.0 ВНИМАНИЕ! ПЕРЕД ИСПОЛЬЗОВАНИЕМ ИНСТРУМЕНТА ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ДАННОЙ ИНСТРУКЦИЕЙ. НЕПРАВИЛЬНАЯ ЭКСПЛУАТАЦИЯ ИНСТРУМЕНТА МОЖЕТ ПРИВЕСТИ К ТРАВМЕ И/ИЛИ ПОВРЕЖДЕНИЮ ИМУЩЕСТВА! К ИСПОЛЬЗОВАНИЮ И ОБСЛУЖИВАНИЮ ИНСТРУМЕНТА ДОПУСКАЕТСЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫЙ И СПЕЦИАЛЬНО ОБУЧЕННЫЙ ПЕРСОНАЛ, ОЗНАКОМЛЕННЫЙ С ДАННОЙ ИНСТРУКЦИЕЙ. В этой инструкции содержится описание, правила безопасности и вся необходимая информация для правильной...
- Page 7 NT09-401 РУССКИЙ v.2.0 ОБСЛУЖИВАНИЕ ➢ Для увеличения срока службы инструмента, до и после работы, налейте 2-3 капли масла для пневмосистем (например, SAE #10) в впускное отверстие воздуха. ➢ Подсоедините магистраль сжатого воздуха и запустите на несколько секунд инструмент для распределения масла...
-
Page 8: Технические Характеристики
NT09-401 РУССКИЙ v.2.0 ПРИМЕР СИСТЕМЫ ПОДАЧИ ВОЗДУХА ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Диаметр Частота Расход Эксцентрик, Вес, Резьба Артикул подошвы, вращения, воздуха, Тип движения мм кг шпинделя мм об/мин л/мин NT09-401 7 500 0,62 М10 эксцентриковое Рабочее давление, Уровень шума, Резьба для подключения воздуха... - Page 9 NT09-401 РУССКИЙ v.2.0 НЕИСПРАВНОСТИ. ВОЗМОЖНЫЕ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ ИНСТРУМЕНТ НЕ ЗАПУСКАЕТСЯ Причины Устранение Износ/поломка пластин пневмодвигателя Заменить пластины пневмодвигателя Повреждение подшипника (ов) Заменить повреждённые подшипники Пневмодвигатель засорён Очистить пневмодвигатель Пластины пневмодвигателя заклинили Произвести ремонт пневмодвигателя Регулятор подачи воздуха находится в положении «OFF»...
- Page 10 NT09-401 v.2.0...
- Page 11 NT09-401 v.2.0 Description Part No. Q'ty Description Part No. Q'ty Описание Код К-во Описание Код К-во Valve Stem NT09S-0211 NT09S-0237 Шпонка Ниппель Spindle O-Ring NT09S-0212 NT09S-0238 Шпиндель Уплотнение Balance Weight O-Ring NT09S-0213 NT09S-0239 Балансир Уплотнение Bearing Spring NT09S-0214 NT09S-0240 Подшипник...
- Page 12 NT09-401 v.2.0...
