Raidon InTANK iR2023 Quick Setup Manual

iR���� 快速安裝導引
產品示意圖與配件表

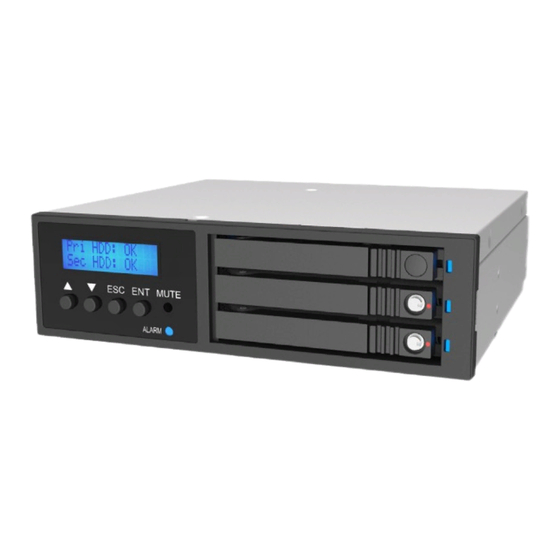

前視圖
獨立硬碟
主硬碟
次硬碟
�.液晶顯示面板 �.電源 / 故障顯示燈
�.選擇鍵(UP/DOWN) �.硬碟抽取盒把手
�.取消鍵(ESC) �.頂出按鍵
�.確認鍵(Enter) �.硬碟抽取盒鑰匙孔
�.靜音按鍵(MUTE) ��.硬碟讀寫燈
打開包裝外盒後， 包裝內容應包含下列組件：
產品配件表
iR���� 主體 x�
˙ 請先確認相關配件與產品本身是否有受損或是缺少配件 ， 若有任何疑問 ， 請與您的經
銷商或業務人員聯絡 。
˙ 請前往官網 (www.raidon.com.tw) 下載說明書 、 驅動程式以及其餘相關資源 。
銳銨科技
V1.0 (Aug. 2020)
燈號說明
狀態 獨立硬碟指示燈
無硬碟 N/A
待機 藍燈恆亮
資料存取 藍燈閃爍
Rebuilding-Source 藍燈恆亮
Rebuilding-Target
藍燈恆亮
風扇故障 藍燈恆亮
LCD顯示的各種訊息
�. 開機與正常待機狀態
RAIDON RAIDbox2
RAID-1 vxxxxxx.x
�.溫度過高 (≥50 °C)
Pri HDD : OK
Sec HDD : OK T
�. 硬碟損毀
Pe i HDD:OK
Sec HDD:FAILED
�. 資料重建
Rebuilding
Sec→Pri 32%
當 「T」 出現時 ， 是代表系統過熱的警告，但是不至於影
響正常資料傳輸， 只要改善環境溫度 ，就可恢復正常。
背視圖
10
�.風扇
�.風扇連接埠
�.RS��� 連接埠
�.SATA �Pin 資料連接埠 (
獨立硬碟
�.SATA ��Pin 電源輸入埠
�.SATA �Pin 資料連接埠 (
RAID 硬碟
內接 SATA 連接線 x�
快速安裝導引 x� 螺絲及鑰匙
電源 /
RAID 硬碟指示燈 蜂鳴器
故障顯示燈
紅燈恆亮 紫燈恆亮 鳴叫
藍燈恆亮 藍燈恆亮 N/A
紫燈閃爍 藍燈恆亮 N/A
藍燈恆亮 藍燈恆亮 N/A
N/A
紅燈閃爍 藍燈恆亮
藍燈恆亮 紫燈恆亮 鳴叫
Pri HDD : OK
Sec HDD : OK
�. 風扇故障
Pri HDD : OK F
Sec HDD : OK
Pei HDD:FAILED
Sec HDD:OK
請參照以下步驟完成硬體安裝 ：
�.
請使用零件包內附的鑰匙解鎖硬碟抽取盒鎖 ，
彈開 ， 即可取出抽取盒 。
Lock
�. 安裝 �.� 吋硬碟 ， 請使用 � 顆零件包內附的小顆
螺絲加以固定 。
�. 硬碟安裝完成後請將抽取盒平移放入主機內並
) 關上把手 。
)
�. 將產品安裝於電腦機殼上的 CD-ROM
位置 ， 並使用配件包裡的螺絲固定 ，並
連接 SATA 連接線與 SATA 電源線。
SATA 連接線
SATA 電源線
�. 硬體安裝完成。 一旦開啟電腦， 您的作業系統會自動辨識所裝置好的硬碟 。如果您的硬碟
是必須被格式化的， 請依照電腦的作業系統進行硬碟格式化步驟。當完成硬碟格式化後，
硬碟便可以進行資料讀寫 。
�. 電腦或伺服器具備 SATA I 、 SATA II 或 SATA III 介面 。
�. 具備 SATA I 、 SATA II 或 SATA III 介面的硬碟 。
�. 最上方的獨立硬碟無法與主 、 次硬碟共同設定 RAID 模式 ， 為功能獨立的硬碟 。
�. 強烈建議使用 iR���� 前先設定好 RAID 模式(預設值是 RAID �) 。
�. 一旦使用模式確認後 , 使用相同的硬碟進行模式切換將會導致資料遺失 . 如果需要進行模
式變更 , 請於變更前先進行資料備份 。
�. 在新增或變更 RAID 模式後需重新啟動 ， 以確保完成更新為新的 RAID 模式 。
�. 本系統允許使用不同廠牌的硬碟 。 但如果要獲得更好的效能 ， 我們強烈建議使用相同廠牌型
號的硬碟 。
�. 安裝硬碟前請先確認所使用的硬碟並無壞軌或是其他問題 ， 以免導致系統損毀或資料遺失 。
�. 硬碟格式化後 ， iR���� 的總使用儲存容量或許會與硬碟容量加總後的有所不同 。
��. 強烈建議除了使用 iR���� 的資料儲存功能外 ， 請針對重要資料備份到另一個儲存裝置上或
遠端備份 ， 雙重備援您重要的資料 。 若您儲存在 iR���� 的資料損毀或遺失 ， RAIDON 將不負
任何的責任 。
感謝您使用 銳銨科技股份有限公司 的產品 。
本手冊裡的資訊在出版前雖然已經被詳細確認 ， 但實際產品規格將已出貨時為準 ； 任何的產品
規格或相關資訊更新 ， 請您直接上 www.RAIDON.com.tw 網站查詢 ， 或直接與您的業務聯絡
窗口聯繫 ， 本公司將不另行通知 。
如果您對 銳銨科技 的產品有任何疑問 ， 或是想獲得最新產品訊息 、 使用手冊或韌體 ， 請您聯絡
supporting@raidon.com.tw ， 我們將儘速回覆您 。
硬體安裝
將頂出按鍵向右推移 ， 硬碟抽取盒把手便會
Unlock
1
iR2023
2
內接主機殼示意圖
RS���連接埠和RS���連接線 : 提供工控產業或IPC產業透過
RS���進行硬體狀態偵測，如有需要可向銳銨銷售/客服人員
supporting@raidon.com.tw索取相關資料。
前面板操作
進入下一層 或是 確認
跳回上一層 或是 取消
循序選擇項目
產品使用注意事項
RAIDON 為 銳銨科技股份有限公司 旗下品牌之一
本說明相關產品內容歸 銳銨科技股份有限公司 版權所有
iR2023
