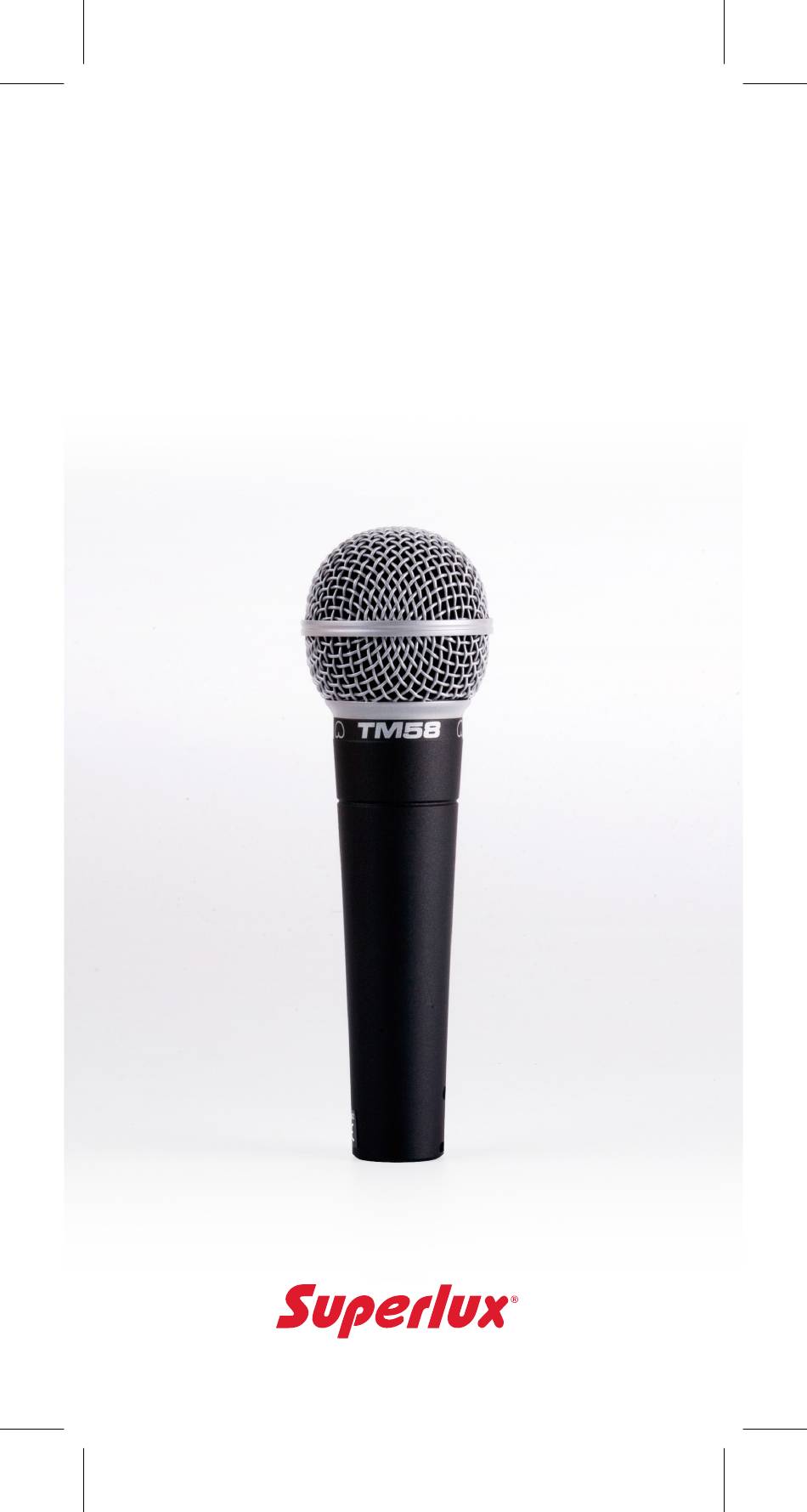

- Page 1 TM58 SERIES VOCAL MICROPHONE USER GUIDE...
-
Page 2: Specifications
（ 14 to 122 ） with relative humidity between 0 to 95%. Dimensions Φ51.0mm x 163.0mm （ 2.00 in. x 6.41in. ） ， （ Figure 3 ） Net weight 320 g RoHS The TM58 Series including the product and packages follow the instruction of EU 2002/95/EC and comply to RoHS. - Page 3 180 180 150 150 150 150 120 120 120 120 -20dB -20dB -15dB -15dB -10dB -10dB -5dB -5dB TM58 TM58 2000Hz 125Hz 4000Hz 500Hz 8000Hz 1000Hz Figure 1 TM58 Figure 2 163.3 47.4 Figure 3...
- Page 4 Equipped with tailored diaphragm and precise directivity, TM58 series give full and powerful sound. The higher SPL and high-grade transient response of TM58 series compared with other microphones will make the stage performance strong and the penetrating.
- Page 5 Accessories Supplied Accessories Microphone clip - HM9A YA3 adaptor Optional Accessories Foam windscreen, various color S40 Table stand HM6 Table stand DS01 Microphone stand MS131 DS01 MS131...
- Page 6 Knowing your microphone Superlux provides variety selection of microphones for professionals and amatures. To know your microphone is the first step to successful result. Type of transducer Dynamics Durable and simple structure, operates in all kinds of environments. A good dynamic microphone is capable to operate at very high sound pressure level without distortion.
- Page 7 Directivity Cardioid Picks up most signal on axis. Rejects side and picks up least to the back. Suitable for live sound re-inforcement. Apparent proximity effect and most singer likes to take this bass boost advantages which is not good for Using a handheld microphone For best signal to noise ratio, distance from the handheld microphone to the sound source shall be as short as...
- Page 8 Choose heavy duty microphone stand for studio condenser microphone which weights much more than handle microphone. Superlux provides wide range of microphone stands for various demands. Big Foot Willie is specially developed for large condenser microphones that able to support 2 large microphones with stereo bracket for single point stereo recording.
- Page 9 TM58 SERIES 動圈式人聲麥克風 使用手冊...
- Page 10 技术数据 类型 动圈式 指向性 心型，绕麦克风轴线旋转并对称，频率均匀（图 1） 频率响应 50~18,000 Hz（图 2） 灵敏度（1kHz 开路电压） -53±3dB, 1Pa=94dB SPL 标称阻抗 500Ω 最大声压级（1kΩ 负载） 155 dB SPL（THD ≦ 1% 1kHz） 输出接插件 3 pin male XLR 型 外观颜色 金属结构，涂深灰瓷漆 环境要求 麦克风的工作温度范围 -10℃ ~50℃（14 ℉ ~122 ℉）， 相对湿度范围...
- Page 11 简 中 180 180 150 150 150 150 120 120 120 120 -20dB -20dB -15dB -15dB -10dB -10dB -5dB -5dB TM58 TM58 2000Hz 125Hz 4000Hz 500Hz 8000Hz 1000Hz 图 1 TM58 图 2 163.3 47.4 图 3...
- Page 12 概述 TM58 系列心型动圈式麦克风，无多余的声音渲染，可实现 原音重现，专为演讲和演唱设计。使用特殊膜片，加上准 确的指向特性，使得音色丰满有力。具备较高的耐声压级 及优质的瞬态反应，使得声音具有强大的穿透力，能轻松 表现舞台人声。 无论室内室外，演唱演讲，均为专业人士的正确选择。 特征 • 平衡、清晰真实的声音 • 频率响应具有语音特征，中高频音质明亮，低音纯正有力度 • 耐声压级高 • 有锁定功能 • 新设计的音头防震安装系统，以减少手持噪音...
- Page 13 简 中 随供附件 麦克风夹子 HM9A 转换螺母 YA3 选购附件 手握麦克风海绵头 S40 麦克风桌架 HM6 麦克风桌架 DS01 麦克风斜架 MS131 DS01 MS131...
- Page 14 认识您的麦克风 舒伯乐提供各种款式麦克风供专业人士与玩家选用。认识 您手中的麦克风，是成功收音的第一步。 换能方式的考量 动圈式 构造简单，耐用，环境适应力强。良好的动圈式麦克风， 可以承受极大的音压而不失真。适用性广，唯结构限制， 小型化的极限不如电容式可以缩小到更微小的外型。一般 大多不需要电源就能工作。 频率响应特性的考量 平坦 适合在完全控制良好的环境下录音、或者声学测量。虽然 是一般期待的完美特性，但是在实际状况下，对于非专业 使用者，将是挑战。 调整适用对象的响应 来自各方面多年的实务经验，得出的经验值。使得麦克风 制造成某一类性的响应，特别适合某些应用。并且透过限 制频宽排除非必要噪音，或者强调某些重要资讯。一般多 属此类。 可变响应 通常透过可设定的滤波器，以减去干扰信号，例如超低频 滤波，最常被利用来减少空调、地板震动、手持、风声等 噪音。而在受控制场合，又可以展开频宽，完全收录声音。...
- Page 15 指向特性的考量 简 中 心型指向 对于正面有最强的灵敏度，对于侧面则稍弱，对于背后最 不敏感，很适合一般现场扩声使用，有明显的近讲效应， 适合歌 唱者加强低频的厚实感。 距离音源的考量 近场收音与远距收音的音效差别很大。歌唱录音或者现场 演唱通常都采用近场收音。适当的临近效应是其中一个需 要的效果，同时较少的回授问题则是现场扩声的需要。远 距收音常见于录音，特别是单点立体声录制大型团体，例 如交响乐团或者合唱团等。 远距收音若采用压力梯度麦克风（心型、8 字型、枪型均属 之），因为声学特性，缺少了临近效应，将会有比较弱的 低频响应。采用压力型麦克风（无指向）在远距离收音将 会有比较丰富的低频响应，因为此类麦克风对于远近之间， 均有相同的频率响应。 手持式麦克风使用需知 为了获得最佳信噪比，麦克风应尽量靠近所需声源。为了 获得理想的反馈前增益，并且充分隔离背景杂音，麦克风 应尽量对准声源，偏离干扰杂音（参看下图）。麦克风采 用超心型极座标响应，对麦克风正面的声源最为敏感，对 麦克风 120 ～ 135 度处的声源最不敏感。 为了获得最纯正的声音复制效果，每个声源最好只使用一 个麦克风，整个场合所使用的麦克风数量应尽量少。 为了减少串音，麦克风 A 到音源 A 的距离设定为“1”，任 何其他麦克风到音源 A 的距离必须是三倍以上。...
- Page 16 单指向麦克风靠近音源时，低频响应会增强，这效应称之 为临近效应。有经验的歌者利用此优势以增加自身声音的 磁性魅力，或者借此增强乐器低频的输出，如同使用了极 高品质的均衡器。同样的想法，在有需要的时候，也可藉 由拉长距离来降低低频响应，改变了声音的感觉。 Monitor P.A. System Loudspeaker(s) Loudspeaker(s) 180° 120 ~135 ° ° 120 ~135 ° ° 90° 90° ° Recommended Loudspeaker Locations 0° 架设麦克风 压力梯度麦克风对于振动十分敏感。适当的防震架对于高 性能的麦克风达到极低噪音的录音是不可或缺的。坚固稳 定的脚架可以将麦克风准确地固定在最佳收音点。选择重 量级的麦克风架用于录音室电容麦克风，因为这类麦克风 的重量远高于一般手持麦克风。 舒伯乐提供多样的麦克风架以符合各类型的需要。大脚威 力脚架特别设计给大振膜电容麦克风，可以同时使用 2 支 大振膜麦克风加上立体录音架，适用于单点立体声录音。 附加 E 字的麦克风架具备一支可延伸脚，让重量级的录音 室麦克风也可用于空间受限的现场扩声用途。...
- Page 17 技術數據 繁 中 類型 動圈式 指向性 心型，繞麥克風軸線旋轉並對稱，頻率均勻（圖 1） 頻率響應 50~18,000 Hz（圖 2） 靈敏度（1kHz 開路電壓） -53±3dB, 1Pa=94dB SPL 標稱阻抗 500Ω 最大聲壓級（1kΩ 負載） 155 dB SPL（THD ≦ 1% 1kHz） 輸出接插件 3 pin male XLR 型 外觀顏色 金屬結構，塗深灰瓷漆 環境要求 麥克風的工作溫度範圍 -10℃ ~50℃（14 ℉ ~122 ℉）， 相對濕度範圍...
- Page 18 180 180 150 150 150 150 120 120 120 120 -20dB -20dB -15dB -15dB -10dB -10dB -5dB -5dB TM58 TM58 2000Hz 125Hz 4000Hz 500Hz 8000Hz 1000Hz 圖 1 TM58 圖 2 163.3 47.4 圖 3...
- Page 19 繁 中 概述 TM58 系列心型動圈式麥克風，無多餘的聲音渲染，可實現 原音重現，專為演講和演唱設計。使用特殊膜片，加上準 確的指向特性，使得音色豐滿有力。具備較高的耐聲壓級 及優質的瞬態反應，使得聲音具有強大的穿透力，能輕鬆 表現舞台人聲。 無論室內室外，演唱演講，均為專業人士的正確選擇。 特徵 • 平衡、清晰真實的聲音 • 頻率響應具有語音特徵，中高頻音質明亮，低音純正有力度 • 耐聲壓級高 • 有鎖定功能 • 新設計的音頭防震安裝系統，以減少手持噪音...
- Page 20 隨供附件 麥克風夾子 HM9A 轉換螺母 YA3 選購附件 手握麥克風海綿頭 S40 麥克風桌架 HM6 麥克風桌架 DS01 麥克風斜架 MS131 DS01 MS131...
- Page 21 認識您的麥克風 繁 中 舒伯樂提供各種款式麥克風供專業人士與玩家選用。認識 您手中的麥克風，是成功收音的第一步。 換能方式的考量 動圈式 構造簡單，耐用，環境適應力強。良好的動圈式麥克風， 可以承受極大的音壓而不失真。適用性廣，唯結構限制， 小型化的極限不如電容式可以縮小到更微小的外型。一般 大多不需要電源就能工作。 頻率響應特性的考量 平坦 適合在完全控制良好的環境下錄音、或者聲學測量。雖然 是一般期待的完美特性，但是在實際狀況下，對於非專業 使用者，將是挑戰。 調整適用對象的響應 來自各方面多年的實務經驗，得出的經驗值。使得麥克風 製造成某一類性的響應，特別適合某些應用。並且透過限 制頻寬排除非必要噪音，或者強調某些重要資訊。一般多 屬此類。 可變響應 通常透過可設定的濾波器，以減去干擾信號，例如超低頻 濾波，最常被利用來減少空調、地板震動、手持、風聲等 噪音。而在受控制場合，又可以展開頻寬，完全收錄聲音。...
- Page 22 指向特性的考量 心型指向 對於正面有最強的靈敏度，對於側面則稍弱，對於背後最 不敏感，很適合一般現場擴聲使用，有明顯的近講效應， 適合歌唱者加強低頻的厚實感。 距離音源的考量 近場收音與遠距收音的音效差別很大。歌唱錄音或者現場 演唱通常都採用近場收音。適當的臨近效應是其中一個需 要的效果，同時較少的回授問題則是現場擴聲的需要。遠 距收音常見於錄音，特別是單點立體聲錄製大型團體，例 如交響樂團或者合唱團等。 遠距收音若採用壓力梯度麥克風（心型、8 字型、槍型均屬 之），因為聲學特性，缺少了臨近效應，將會有比較弱的 低頻響應。採用壓力型麥克風（無指向）在遠距離收音將 會有比較豐富的低頻響應，因為此類麥克風對於遠近之間， 均有相同的頻率響應。 手持式麥克風使用需知 為了獲得最佳信噪比，麥克風應盡量靠近所需聲源。為了 獲得理想的反饋前增益，並且充分隔離背景雜音，麥克風 應盡量對準聲源，偏離干擾雜音（參看下圖）。麥克風採 用超心型極座標響應，對麥克風正面的聲源最為敏感，對 麥克風 120 ～ 135 度處的聲源最不敏感。 為了獲得最純正的聲音複製效果，每個聲源最好只使用一 個麥克風，整個場合所使用的麥克風數量應盡量少。 為了減少串音，麥克風 A 到音源 A 的距離設定為“1”，任 何其他麥克風到音源 A 的距離必須是三倍以上。...
- Page 23 單指向麥克風靠近音源時，低頻響應會增強，這效應稱之 為臨近效應。有經驗的歌者利用此優勢以增加自身聲音的 繁 中 磁性魅力，或者藉此增強樂器低頻的輸出，如同使用了極 高品質的均衡器。同樣的想法，在有需要的時候，也可藉 由拉長距離來降低低頻響應，改變了聲音的感覺。 Monitor P.A. System Loudspeaker(s) Loudspeaker(s) 180° 120 ~135 ° ° 120 ~135 ° ° 90° 90° ° Recommended Loudspeaker Locations 0° 架設麥克風 壓力梯度麥克風對於振動十分敏感。適當的防震架對於高 性能的麥克風達到極低噪音的錄音是不可或缺的。堅固穩 定的腳架可以將麥克風準確地固定在最佳收音點。選擇重 量級的麥克風架用於錄音室電容麥克風，因為這類麥克風 的重量遠高於一般手持麥克風。 舒伯樂提供多樣的麥克風架以符合各類型的需要。大腳威 力腳架特別設計給大振膜電容麥克風，可以同時使用 2 支 大振膜麥克風加上立體錄音架，適用於單點立體聲錄音。 附加 E 字的麥克風架具備一支可延伸腳，讓重量級的錄音 室麥克風也可用於空間受限的現場擴聲用途。...
- Page 24 Contact Marketing and sales Superlux Taiwan +886-2-26931323 sales@superlux.com.tw support@superlux.com.tw Manufacturing & logistics Superlux Enterprise Development (Shanghai) Co., Ltd. 連絡我們 中国地区营销和业务 旭广企业发展 ( 上海 ) 有限公司 021-69223756 shsales@superlux.com.tw support_cn@superlux.com.tw 國際營銷和業務 Superlux 舒伯樂 台灣 +886-2-26931323 sales@superlux.com.tw www.superlux.com.tw...
