Summary of Contents for Supermicro SUPERO C9Z490-PG

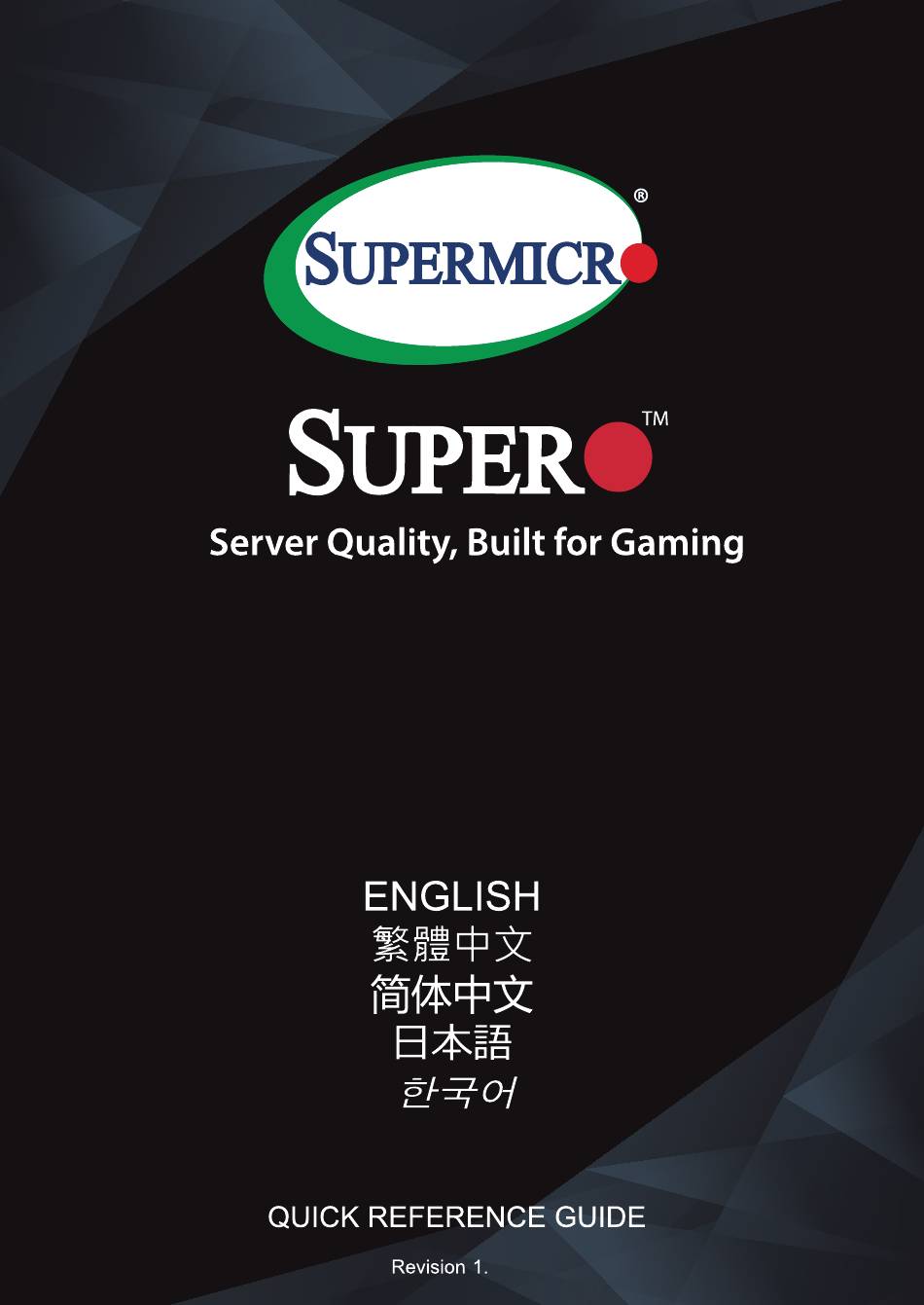

- Page 1 C9Z490-PG C9Z490-PGW...
-
Page 2: About Standardized Warning Statements
The following statements are industry standard warnings, provided to warn the user of situations which can potentially cause a bodily injury. Should you have questions or experience difficulty, contact Supermicro's Technical Support De- partment for assistance. Only certified technicians should attempt to install or configure components. - Page 3 C9Z490-PG/-PGW QUICK REFERENCE GUIDE 限用物質含有情況標示聲明 限 限 用 用 物 物 質 質 含 含 有 有 情 情 況 況 標 標 示 示 聲 聲 明 明 書 書 Declaration of the Presence Condition of the Restricted Substances Marking 設備名稱：主機板...
-
Page 4: Ami Bios Post Codes
AMI BIOS POST Codes AMI BIOS POST Codes About AMI BIOS POST Codes The table below lists some of AMI BIOS POST codes for C9Z490-PG/-PGW. For more information, refer to https://www. supermicro.com/manuals/other/AMI_AptioV_BIOS_POST_Codes_for_SM_Motherboards.pdf. Code Description 0x32 CPU post-memory initialization is started... - Page 5 C9Z490-PG/-PGW QUICK REFERENCE GUIDE M.2 Device Installation Instructions M.2 Device Installation Instructions Installation with Pre-installed Standoffs Notes: 1. DO NOT install the bounded M.2 heatsink (refer to steps 3 and 4) if the M.2 device has a heatsink installed. 2. Please assemble the M.2 heatsink back to the motherboard once the M.2 device has been removed. 3.
- Page 6 C9Z490-PG/-PGW QUICK REFERENCE GUIDE M.2 Device Installation Instructions Installation without Pre-installed Standoffs Notes: 1. To install an M.2 22110 device, please refer to the instructions of Installation with Pre-installed Standoffs on the previous page. 2. DO NOT install the bounded M.2 heatsink (refer to steps 4 and 5) if the M.2 device has a heatsink installed. 3.
-
Page 7: Audio Configuration

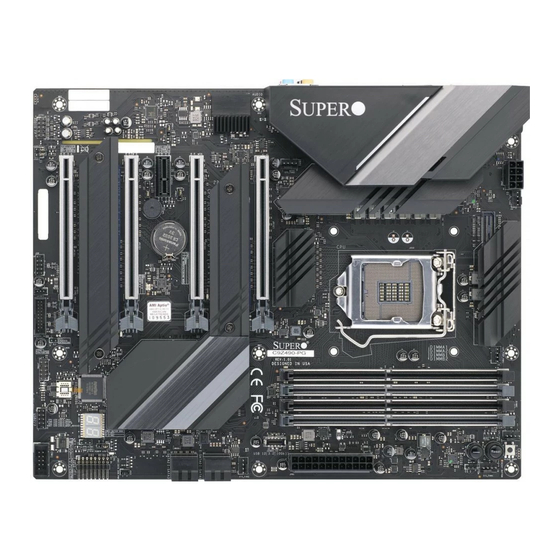

C9Z490-PG/-PGW QUICK REFERENCE GUIDE Audio Configuration Audio Configuration Audio Configuration 2 Channel 4.1 Channel 5.1 Channel 7.1 Channel Orange Center/Subwoofer Center/Subwoofer (Center/LFE Out) Black Rear Speaker Out Rear Speaker Out Rear Speaker Out (Surround) Light Blue Line In Line In Line In Side Speaker Out (Line In/Side Speaker Out) - Page 8 UPERMICR C9Z490-PG/-PGW . 1.0b uiCk efeRenCe uide Motherboard Layout and Features I/O BACK PANEL MAC CODE MAC CODE 10G LAN Controller DP/HDMI USB8 (3.2(10Gb)) USB9 (3.2(20Gb)) HD AUDIO LAN2 LAN1 USB6/7 (3.2(5Gb)) USB4/5 (3.2(10Gb)) JRLED1 JI2C2 BAR CODE WiFi+BT MH10 LAN Controller LED18 SYS_FAN3...
-
Page 9: Jumpers And Connectors
• One Supermicro Motherboard • One Quick Reference Guide • Four SATA Cables • One Driver CD • One I/O Shield • Two Antennas (C9Z490-PGW only) • One S-Connector Jumpers and Connectors Jumpers Jumper Description Default CLEAR CMOS... -
Page 10: Led Indicators
• www.supermicro.com (Email: support@supermicro.com) • Manuals: http://www.supermicro.com/support/manuals • Drivers & Utilities: https://www.supermicro.com/wftp/driver/ • Safety: http://www.supermicro.com/about/policies/safety_information.cfm LED Indicators LED Indicators Description Color/State Bootable Device POST: Orange ON BOOT LED Bootable Device POST (Power-On Self-Test) Status Bootable Device POST Completion: OFF... -
Page 11: Back Panel I/O Connectors
288-pin memory slots. Populating these DIMM slots with a pair of memory modules of the same type and size will result in interleaved memory, which will improve memory performance. Notes: 1) For memory optimization, use only DIMM modules that have been validated by Supermicro. For the latest memory updates, please refer to our website at http://www.supermicro.com/products/motherboard. - Page 12 UPERMICR 美超微電腦股份有限公司 C9Z490-PG/-PGW 快速參考指南版本 1.0b 主機板元件配置圖 I/O BACK PANEL MAC CODE MAC CODE 10G LAN Controller DP/HDMI USB8 (3.2(10Gb)) USB9 (3.2(20Gb)) HD AUDIO LAN2 LAN1 USB6/7 (3.2(5Gb)) USB4/5 (3.2(10Gb)) JRLED1 JI2C2 BAR CODE WiFi+BT MH10 LAN Controller LED18 SYS_FAN3 JI2C1 LED17 MH15 MH11...
- Page 13 單一主機板包裝盒內容清單 • Supermicro主機板 x1 • 快速參考指南 • SATA訊號線 x4 • 驅動程式光碟片 x1 • 後檔板 x1 • 天線 x2 (僅 C9Z490-PGW 提供) • S-轉接器 x1 跳線器/連接埠 跳線器（Jumper） 跳線器 說明 預設值 CLEAR CMOS CMOS（可讀寫隨機存取記憶體晶片）組態資料清除開關 按鍵式開關 JI2C1/JI2C2 啟用／停用PCIe（系統匯流排）插槽SMB的功能 停用 JPAC1 啟用／停用音源 針腳1-2（啟用） JPME2 Intel製造模式...
- Page 14 線上技術支援及下載 • 聯絡我們（技術支援信箱）：www.supermicro.com （Email: support@supermicro.com） • 產品手冊文件：http://www.supermicro.com/support/manuals • 驅動程式及工具程式：https://www.supermicro.com/wftp/driver/ • 產品安全性須知：http://www.supermicro.com/about/policies/safety_information.cfm LED指示燈 LED 指示燈 說明 燈號顏色/狀態 正在執行硬碟POST程序：橘燈 BOOT LED 顯示硬碟開機時POST狀態 完成硬碟POST程序：燈滅 正在執行CPU POST程序：黃燈 CPU LED 顯示CPU POST狀態 完成CPU POST程序：燈滅 正在執行記憶體POST程序：藍燈 DIMM LED 顯示記憶體POST狀態 完成記憶體POST程序：燈滅 開機：綠燈 LED1 開啟/S3模式 （ 待機 ） 指示燈...
- Page 15 • 欲知更多跳線器/連接埠/指示燈/記憶體/主機板/中央處理器的安裝相關資訊，請參閱 c9Z490-pG/-pGW使用手冊》第二章。 《S upermicro 中央處理器和記憶體支援 本主機板 C9Z490-PG/-PGW 支援單顆第十代Intel® Core i9/i7/i5/i3、Pentium®及Celeron®系列處理器。記憶體 支援四組Unbuffered DIMM non-ECC DDR4，容量最高128GB，速度最高達2933MHz（根據使用的CPU規格）288 支針腳的記憶體插槽。欲取得雙通道效能，請安裝成對相同型號與速度之記憶體。 註：1) 請安裝使用本公司所認可的記憶體模組以達記憶體模組最佳化。更多的記憶體模組相關訊息，請參閱本公司網頁 （ ） http://www.supermicro.com/products/motherboard 。 2) 增加、移除和更換任何硬體元件前，請務必先拔掉電源線。待確實完成所有程序後，再重新連接電源線。 3) 安裝CPU處理器時，請務必只使用第十代Intel Core i9/i7/i5/i3, Pentium, 和Celeron (LGA1200)系列處理器。 4) 請確保冷卻風扇工作正常，以避免系統過熱損壞CPU和主機板。 DIMM（記憶體模組）安裝方式 此面朝向中央處理器 DIMMA1（黑色插槽） DIMMA2（灰色插槽） DIMMB1（黑色插槽） DIMMB2（灰色插槽） 請依照以下說明及表格安裝記憶體模組：...
- Page 16 UPERMICR 美超微电脑股份有限公司 C9Z490-PG/-PGW 快速參考指南版本 1.0b 主板元件功能布局图 I/O BACK PANEL MAC CODE MAC CODE 10G LAN Controller DP/HDMI USB8 (3.2(10Gb)) USB9 (3.2(20Gb)) HD AUDIO LAN2 LAN1 USB6/7 (3.2(5Gb)) USB4/5 (3.2(10Gb)) JRLED1 JI2C2 BAR CODE WiFi+BT MH10 LAN Controller LED18 SYS_FAN3 JI2C1 LED17 MH15 MH11...
- Page 17 单一主板包裝盒內容清单 • Supermicro主板 x1 • 快速参考指南 • 驱动程序光盘 x1 • SATA数据线 x4 • 后档板 x1 • 天线 x2 (仅 C9Z490-PGW 提供) • S-转接器 x1 跳帽/接口 跳帽（Jumper） 跳帽 说明 默认值 CLEAR CMOS CMOS（可读写随机存取内存芯片）设置参数清除开关 按键式开关 JI2C1/JI2C2 启用／停用PCIe（系统总线）插槽SMB的功能 停用 JPAC1 启用／停用音源 针脚1-2（启用） JPME2 Intel制造模式...
- Page 18 在线技术支持及下载 • 联络我们（技术支持信箱）：www.supermicro.com （Email: support@supermicro.com） • 产品手冊文件：http://www.supermicro.com/support/manuals • 驱动程序及工具软件：https://www.supermicro.com/wftp/driver/ • 产品安全性须知：http://www.supermicro.com/about/policies/safety_information.cfm LED指示灯 LED 指示灯 说明 灯号颜色/状态 正在执行启动设备POST程序：橘灯 显示启动设备POST（开机自检）状态 BOOT LED 完成启动设备POST程序：灯灭 正在执行CPU POST程序：黄灯 CPU LED 显示CPU POST状态 完成CPU POST程序：灯灭 正在执行内存POST程序：蓝灯 显示内存POST状态 DIMM LED 完成内存POST程序：灯灭 开机：绿灯 LED1 开启/S3模式（待机）指示灯 待机S3模式：绿灯闪烁 正在执行无线网络 POST程序：绿灯...
- Page 19 本主板 C9Z490-PG/-PGW 支持单颗第十代Intel® Core i9/i7/i5/i3、 Pentium®及Celeron®系列处理器。 内存 支持四组Unbuffered DIMM non- ECC DDR4， 容量最高可达128GB， 速度最高达2933MHz （根据使用的CPU规 格） 288支针脚的内存插槽。 欲取得双通道效能， 请安装成对相同型号与速度之内存。 註：1) 请安装使用本公司所认可的内存模块以达内存模块优化。更多的内存模块相关讯息，请参阅本公司网页 （ ） http://www.supermicro.com/products/motherboard 。 2) 增加、移除和更换任何硬件组件前，请务必先拔掉电源线。待确认完成所有程序后，再重新连接电源线。 3) 安装CPU处理器时，请务必只使用第十代Intel Core i9/i7/i5/i3, Pentium, 和Celeron (LGA1200)系列处理器。 4) 请确保冷却风扇工作正常，以避免系统过热损坏CPU和主板。 DIMM （ 内存模块）安装方式 此面朝向中央处理器...
- Page 20 UPERMICR C9Z490-PG/-PGW クイ ックリ ファレンスガイ ドR . 1.0b マザーボードの配置および機能 I/O BACK PANEL MAC CODE MAC CODE 10G LAN Controller DP/HDMI USB8 (3.2(10Gb)) USB9 (3.2(20Gb)) HD AUDIO LAN2 LAN1 USB6/7 (3.2(5Gb)) USB4/5 (3.2(10Gb)) JRLED1 JI2C2 BAR CODE WiFi+BT MH10 LAN Controller LED18 SYS_FAN3 JI2C1...
- Page 21 パッケージ内容 • クイックリファレンスガイ ド1 • Supermicroマザーボード x 1 • ドライバーCD x 1 • SATAケーブル x 4 • アンテナ (C9Z490-PGW のみ) x2 • I/Oシールド x 1 • S-コネクタ x 1 ジャンパおよびコネクタ ジャンパ ジャンパ 説明 デフォルト 押しボタンスイッチ CMOSクリア CMOSクリアスイッチ SMBからPCIeスロッ トへ オープン （オフ） 無効化...
- Page 22 お問い合わせ先 • www.supermicro.com (電子メール: support@supermicro.com) • マニュアル ： http://www.supermicro.com/support/manuals • ドライバーおよびユーティ リティ ： https://www.supermicro.com/wftp/driver/ • 安全性 ： http://www.supermicro.com/about/policies/safety_information.cfm LEDインジケータ LEDインジケータ 説明 色/状態 ブート可能デバイスPOST:オレンジ色点灯 ブートLED ブート可能デバイスPOST （パワーオン ・ セルフテスト） 状態 ブート可能デバイスPOST完了 ： 消灯 CPU POST （パワーオン ・ セルフテスト） 状態 CPU POST:黄色点灯...
- Page 23 Pentium®、 Celeron®シリーズプロセッサーx1基、 288ピン メモリスロッ トx4基で、 最大128GBのアンバッファード非ECC UDIMM、 最大2933MHzの速度 （CPU による） をサポー トします。 これらのDIMMスロッ トに同じタイプとサイズの一組のメモリモジュールを取り付けると、 メモリがインターリ ーブされ、 メモリのパフォーマンスが向上します。 注 ： 1) メモリを最適化するために、 Supermicroにより検証されたDIMMモジュールのみを使用して ください。 メモリに関する最新情報に ついては、 当社のWebサイ ト （http://www.supermicro.com/products/motherboard） を参照して ください。 2) 電源コードは必ず一番最後に繋げるようにして、 常にハードウェアコンポーネントを追加、 取り外し、 または交換する前に外 すようにして ください。 3) 起動するために、 第10世代Intel Core i9/i7/i5/i3、 Pentium、 Celeronシリーズプロセッサー （LGA1200） のみを使用して ください。 それ以...
- Page 24 UPERMICR C9Z490-PG/-PGW 빠른 참조 가이드 1.0b 마더보드 레이아웃 및 특징 I/O BACK PANEL MAC CODE MAC CODE 10G LAN Controller DP/HDMI USB8 (3.2(10Gb)) USB9 (3.2(20Gb)) HD AUDIO LAN2 LAN1 USB6/7 (3.2(5Gb)) USB4/5 (3.2(10Gb)) JRLED1 JI2C2 BAR CODE WiFi+BT MH10 LAN Controller LED18 SYS_FAN3 JI2C1...
- Page 25 내용물 • Supermicro 마더보드 1개 • 빠른 참조 가이드 1개 • SATA 케이블 4개 • 드라이버 CD 1개 • I/O 실드 1개 • 안테나 2개(C9Z490-PGW만 해당) • S-커텍터 1개 점퍼 및 커넥터 점퍼 점퍼 설명 기본값 CMOS 지우기 CMOS 초기화 스위치...
- Page 26 연락처 정보 • www.supermicro.com(이메일: support@supermicro.com) • 사용 설명서: http://www.supermicro.com/support/manuals • 드라이버 및 유틸리티: https://www.supermicro.com/wftp/driver/ • 안전: http://www.supermicro.com/about/policies/safety_information.cfm LED 표시등 LED 표시등 설명 색/상태 부팅 가능한 장치 POST: 주황색 켜짐 부팅 가능한 장치 POST(Power-On Self-Test) 상태 부팅 가능한 장치 POST 완료: 꺼짐...
- Page 27 Pentium® 및 Celeron® 시리즈 프로세서를 지원합니다. DIMM 슬롯에 동일한 유형 및 크기의 메모리 모듈 쌍을 채우면 인터리브 메모리가 발생하여 메모리 성능이 향상됩니다. 참고: 1) 메모리 최적화를 위해 반드시 Supermicro의 인증을 받은 DIMM 모듈을 사용해야 합니다. 최신 메모리 업데이트는 당사 웹사이트 http://www.supermicro.com/products/motherboard를 참조하십시오.
