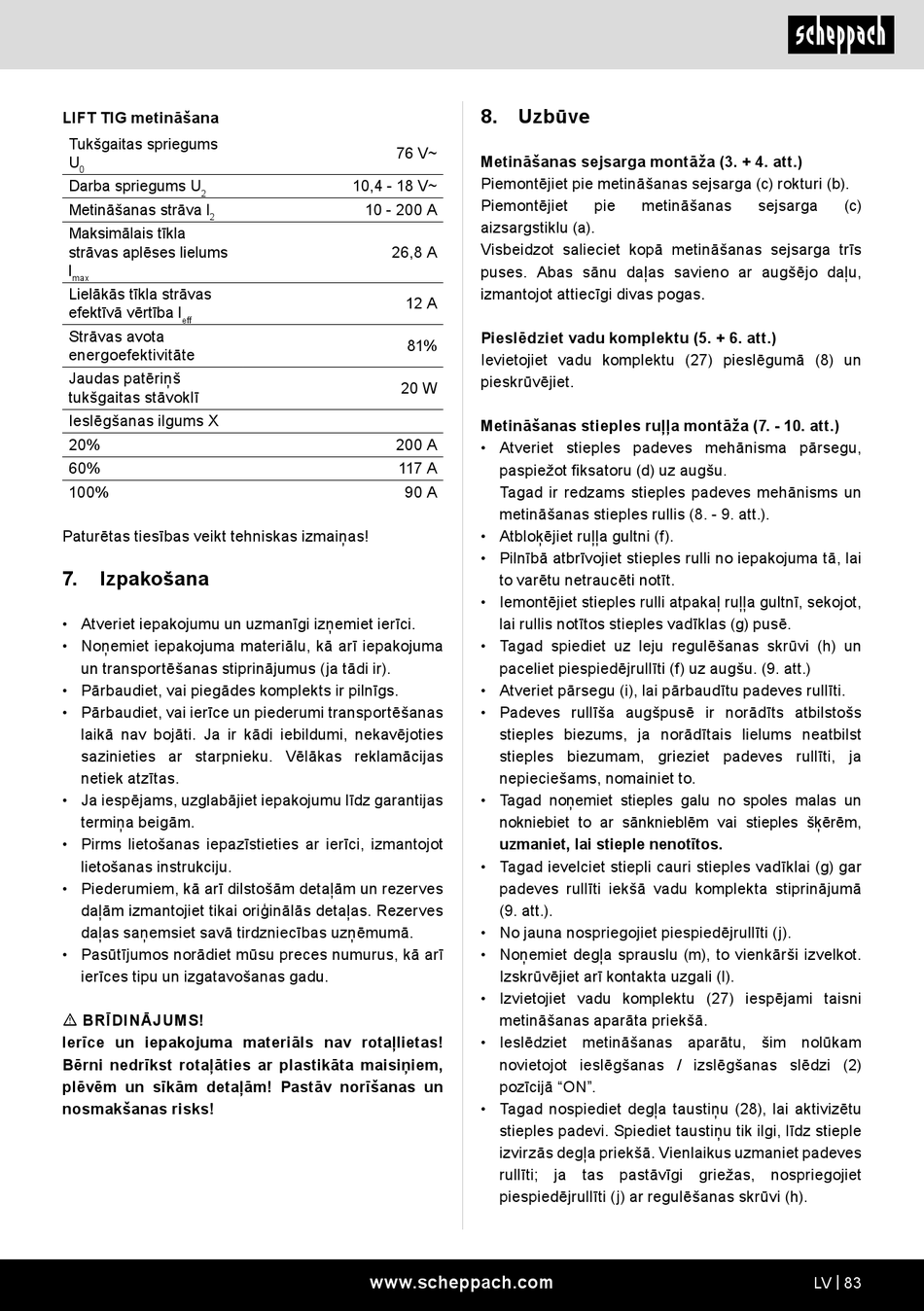

Izpakošana; Uzbūve - Scheppach WSE5000-Multi Translation Of The Original Operating Manual

LIFT TIG metināšana
Tukšgaitas spriegums
U
0
Darba spriegums U
2
Metināšanas strāva l
2
Maksimālais tīkla
strāvas aplēses lielums
l
max
Lielākās tīkla strāvas
efektīvā vērtība l
eff
Strāvas avota
energoefektivitāte
Jaudas patēriņš
tukšgaitas stāvoklī
Ieslēgšanas ilgums X
20%
60%
100%
Paturētas tiesības veikt tehniskas izmaiņas!
7. Izpakošana
• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma
un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas
laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties
sazinieties ar starpnieku. Vēlākas reklamācijas
netiek atzītas.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas
termiņa beigām.
• Pirms lietošanas iepazīstieties ar ierīci, izmantojot
lietošanas instrukciju.
• Piederumiem, kā arī dilstošām detaļām un rezerves
daļām izmantojiet tikai oriģinālās detaļas. Rezerves
daļas saņemsiet savā tirdzniecības uzņēmumā.
• Pasūtījumos norādiet mūsu preces numurus, kā arī
ierīces tipu un izgatavošanas gadu.
m BRĪDINĀJUMS!
Ierīce un iepakojuma materiāls nav rotaļlietas!
Bērni nedrīkst rotaļāties ar plastikāta maisiņiem,
plēvēm un sīkām detaļām! Pastāv norīšanas un
nosmakšanas risks!
8. Uzbūve
76 V~
Metināšanas sejsarga montāža (3. + 4. att.)
Piemontējiet pie metināšanas sejsarga (c) rokturi (b).
10,4 - 18 V~
Piemontējiet
10 - 200 A
aizsargstiklu (a).
Visbeidzot salieciet kopā metināšanas sejsarga trīs
26,8 A
puses. Abas sānu daļas savieno ar augšējo daļu,
izmantojot attiecīgi divas pogas.
12 A
Pieslēdziet vadu komplektu (5. + 6. att.)
81%
Ievietojiet vadu komplektu (27) pieslēgumā (8) un
pieskrūvējiet.
20 W
Metināšanas stieples ruļļa montāža (7. - 10. att.)
200 A
• Atveriet stieples padeves mehānisma pārsegu,
117 A
paspiežot fiksatoru (d) uz augšu.
90 A Tagad ir redzams stieples padeves mehānisms un
metināšanas stieples rullis (8. - 9. att.).
• Atbloķējiet ruļļa gultni (f).
• Pilnībā atbrīvojiet stieples rulli no iepakojuma tā, lai
to varētu netraucēti notīt.
• Iemontējiet stieples rulli atpakaļ ruļļa gultnī, sekojot,
lai rullis notītos stieples vadīklas (g) pusē.
• Tagad spiediet uz leju regulēšanas skrūvi (h) un
paceliet piespiedējrullīti (f) uz augšu. (9. att.)
• Atveriet pārsegu (i), lai pārbaudītu padeves rullīti.
• Padeves rullīša augšpusē ir norādīts atbilstošs
stieples biezums, ja norādītais lielums neatbilst
stieples biezumam, grieziet padeves rullīti, ja
nepieciešams, nomainiet to.
• Tagad noņemiet stieples galu no spoles malas un
nokniebiet to ar sānknieblēm vai stieples šķērēm,
uzmaniet, lai stieple nenotītos.
• Tagad ievelciet stiepli cauri stieples vadīklai (g) gar
padeves rullīti iekšā vadu komplekta stiprinājumā
(9. att.).
• No jauna nospriegojiet piespiedējrullīti (j).
• Noņemiet degļa sprauslu (m), to vienkārši izvelkot.
Izskrūvējiet arī kontakta uzgali (l).
• Izvietojiet vadu komplektu (27) iespējami taisni
metināšanas aparāta priekšā.
• Ieslēdziet metināšanas aparātu, šim nolūkam
novietojot ieslēgšanas / izslēgšanas slēdzi (2)
pozīcijā "ON".
• Tagad nospiediet degļa taustiņu (28), lai aktivizētu
stieples padevi. Spiediet taustiņu tik ilgi, līdz stieple
izvirzās degļa priekšā. Vienlaikus uzmaniet padeves
rullīti; ja tas pastāvīgi griežas, nospriegojiet
piespiedējrullīti (j) ar regulēšanas skrūvi (h).
www.scheppach.com
pie metināšanas sejsarga (c)
LV | 83
