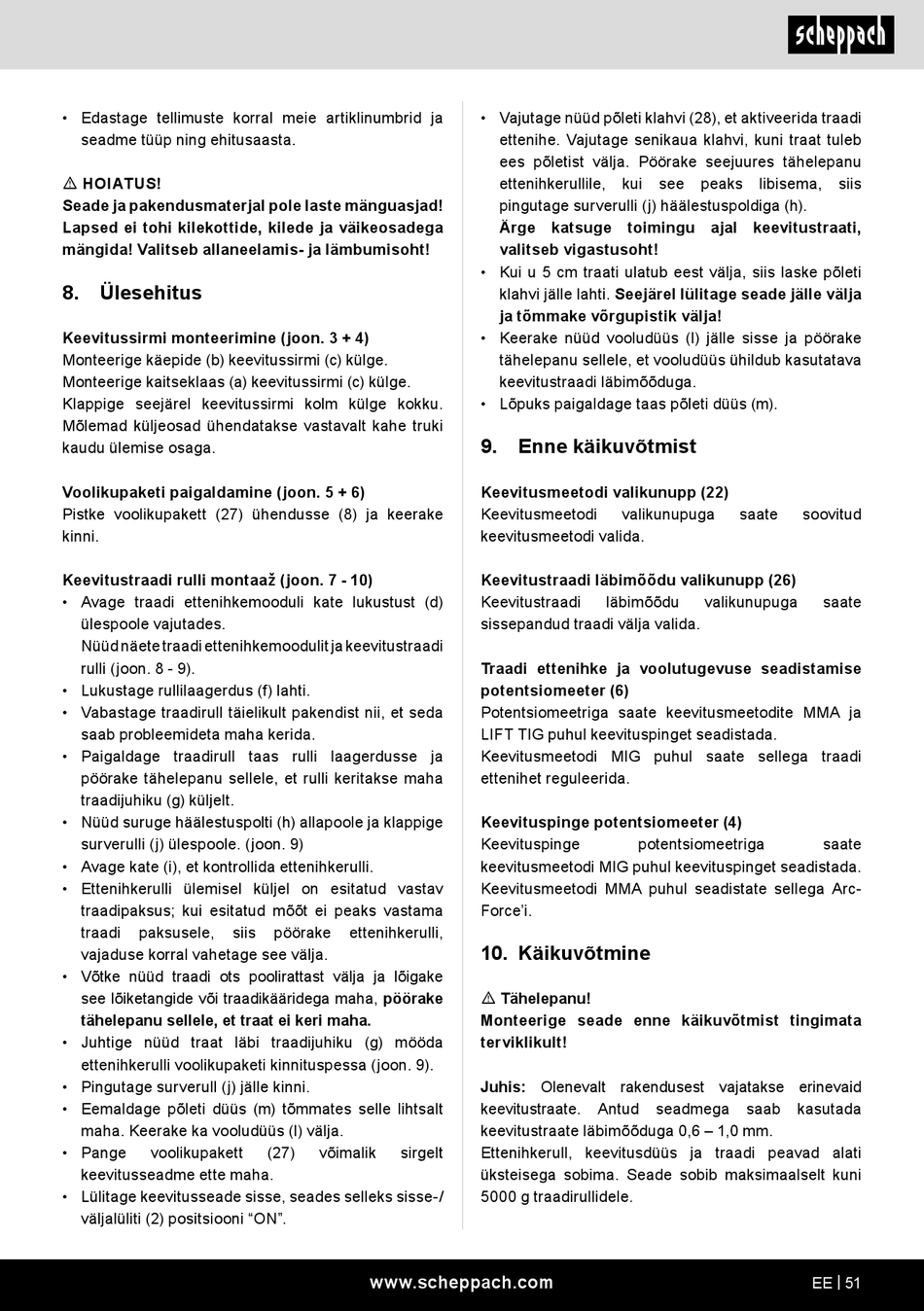

• Edastage tellimuste korral meie artiklinumbrid ja
seadme tüüp ning ehitusaasta.
m HOIATUS!
Seade ja pakendusmaterjal pole laste mänguasjad!
Lapsed ei tohi kilekottide, kilede ja väikeosadega
mängida! Valitseb allaneelamis- ja lämbumisoht!
8. Ülesehitus
Keevitussirmi monteerimine (joon. 3 + 4)
Monteerige käepide (b) keevitussirmi (c) külge.
Monteerige kaitseklaas (a) keevitussirmi (c) külge.
Klappige seejärel keevitussirmi kolm külge kokku.
Mõlemad küljeosad ühendatakse vastavalt kahe truki
kaudu ülemise osaga.
Voolikupaketi paigaldamine (joon. 5 + 6)
Pistke voolikupakett (27) ühendusse (8) ja keerake
kinni.
Keevitustraadi rulli montaaž (joon. 7 - 10)
• Avage traadi ettenihkemooduli kate lukustust (d)
ülespoole vajutades.
Nüüd näete traadi ettenihkemoodulit ja keevitustraadi
rulli (joon. 8 - 9).
• Lukustage rullilaagerdus (f) lahti.
• Vabastage traadirull täielikult pakendist nii, et seda
saab probleemideta maha kerida.
• Paigaldage traadirull taas rulli laagerdusse ja
pöörake tähelepanu sellele, et rulli keritakse maha
traadijuhiku (g) küljelt.
• Nüüd suruge häälestuspolti (h) allapoole ja klappige
surverulli (j) ülespoole. (joon. 9)
• Avage kate (i), et kontrollida ettenihkerulli.
• Ettenihkerulli ülemisel küljel on esitatud vastav
traadipaksus; kui esitatud mõõt ei peaks vastama
traadi paksusele, siis
vajaduse korral vahetage see välja.
• Võtke nüüd traadi ots poolirattast välja ja lõigake
see lõiketangide või traadikääridega maha, pöörake
tähelepanu sellele, et traat ei keri maha.
• Juhtige nüüd traat läbi traadijuhiku (g) mööda
ettenihkerulli voolikupaketi kinnituspessa (joon. 9).
• Pingutage surverull (j) jälle kinni.
• Eemaldage põleti düüs (m) tõmmates selle lihtsalt
maha. Keerake ka vooludüüs (l) välja.
• Pange voolikupakett
keevitusseadme ette maha.
• Lülitage keevitusseade sisse, seades selleks sisse-/
väljalüliti (2) positsiooni "ON".
pöörake ettenihkerulli,
(27) võimalik sirgelt
www.scheppach.com
• Vajutage nüüd põleti klahvi (28), et aktiveerida traadi
ettenihe. Vajutage senikaua klahvi, kuni traat tuleb
ees põletist välja. Pöörake seejuures tähelepanu
ettenihkerullile, kui
pingutage surverulli (j) häälestuspoldiga (h).
Ärge katsuge toimingu ajal keevitustraati,
valitseb vigastusoht!
• Kui u 5 cm traati ulatub eest välja, siis laske põleti
klahvi jälle lahti. Seejärel lülitage seade jälle välja
ja tõmmake võrgupistik välja!
• Keerake nüüd vooludüüs (l) jälle sisse ja pöörake
tähelepanu sellele, et vooludüüs ühildub kasutatava
keevitustraadi läbimõõduga.
• Lõpuks paigaldage taas põleti düüs (m).
9. Enne käikuvõtmist
Keevitusmeetodi valikunupp (22)
Keevitusmeetodi valikunupuga
keevitusmeetodi valida.
Keevitustraadi läbimõõdu valikunupp (26)
Keevitustraadi läbimõõdu
sissepandud traadi välja valida.
Traadi ettenihke ja voolutugevuse seadistamise
potentsiomeeter (6)
Potentsiomeetriga saate keevitusmeetodite MMA ja
LIFT TIG puhul keevituspinget seadistada.
Keevitusmeetodi MIG puhul saate sellega traadi
ettenihet reguleerida.
Keevituspinge potentsiomeeter (4)
Keevituspinge potentsiomeetriga
keevitusmeetodi MIG puhul keevituspinget seadistada.
Keevitusmeetodi MMA puhul seadistate sellega Arc-
Force'i.
10. Käikuvõtmine
m Tähelepanu!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
Juhis: Olenevalt rakendusest vajatakse erinevaid
keevitustraate. Antud
keevitustraate läbimõõduga 0,6 – 1,0 mm.
Ettenihkerull, keevitusdüüs ja traadi peavad alati
üksteisega sobima. Seade sobib maksimaalselt kuni
5000 g traadirullidele.
see peaks libisema,
saate soovitud
valikunupuga saate
saate
seadmega saab kasutada
