BY-ALARM PLUS
03833.x

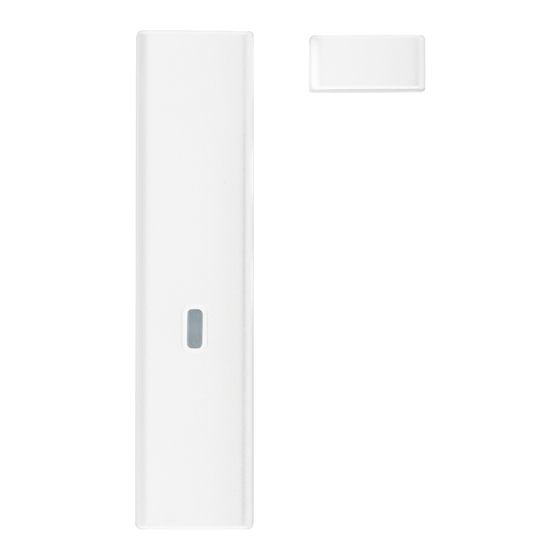

Contatto magnetico verticale e orizzontale per porte e finestre By-alarm Plus,
collegamento in radiofrequenza 868 MHz, 2 terminali configurabili ingresso
(anche shock) / uscita, alimentazione con 1 batteria alcalina 1.5V AA inclusa.
Il contatto magnetico radiofrequenza rileva l'apertura dell'infisso nel quale è installato; è provvisto
di due morsetti configurabili singolarmente come ingresso o uscita OC (open-collector). Quando
vengono configurati come ingressi permettono la gestione dei bilanciamenti di zona (NA, NC,
singolo bilanciamento, doppio bilanciamento) oppure possono essere utilizzati per collegare
direttamente rivelatori filari tapparella ed inerziali. Gli allarmi provenienti dal contatto magnetico e
dai singoli ingressi sono segnalati separatamente in centrale.
Il dispositivo è provvisto di un magnete che può essere fissato (tramite due viti) in due posizioni
poste a 90° l'una dall'altra; sono inoltre fornite tre basi differenti per 3 altezze di installazione
differenti (13.5, 20 e 26.5 mm), a seconda delle necessità di installazione del magnete.
Il contatto magnetico è dotato di antiapertura ed antistrappo.
COLLEGAMENTO MORSETTI CONFIGURABILI
Ai fini della conformità alle norme EN 50131, nel caso si utilizzino i morsetti "T1" o "T2" come
ingressi è necessario utilizzare il doppio bilanciamento.
BATTERIE
Il contatto magnetico è alimentato da una batteria alcalina da 1,5 V modello LR6 AA. Per proce-
dere alla sostituzione della batteria è sufficiente aprire il corpo del dispositivo e poi sostituire la
batteria facendo attenzione al corretto inserimento con le polarità indicate.
In caso di sostituzione della batteria, è opportuno premere il pulsante di ENROLL per essere certi
di sincronizzare il dispositivo con il ricevitore via radio.
ATTENZIONE! Pericolo d'esplosione in caso di batteria sostituita con altra di tipo scorretto
INSTALLAZIONE
Non installare il dispositivo su superfici ferromagnetiche o nelle vicinanze di potenziali campi
magnetici ed elettrici, in quanto questi potrebbero influire sul corretto funzionamento del dispo-
sitivo.
1. Scegliere la posizione idonea all'installazione.
2. Aprire il coperchio piegando leggermente la linguetta di ancoraggio e divaricando le due
superfici dal lato della vite di bloccaggio.
ATTENZIONE: Non rimuovere la scheda elettronica dalla sua sede.
3. Se si utilizzano i morsetti T1 e T2 collegare i cavi facendoli passare attraverso il foro passacavi
avendo cura di evitare che filamenti indesiderati dei cavi stessi entrino in contatto tra loro o
con i morsetti della batteria.
4. Mantenere la base sul punto di fissaggio e marcare i punti di fissaggio della base e dell'anti-
strappo.
49401689A0 01 2212

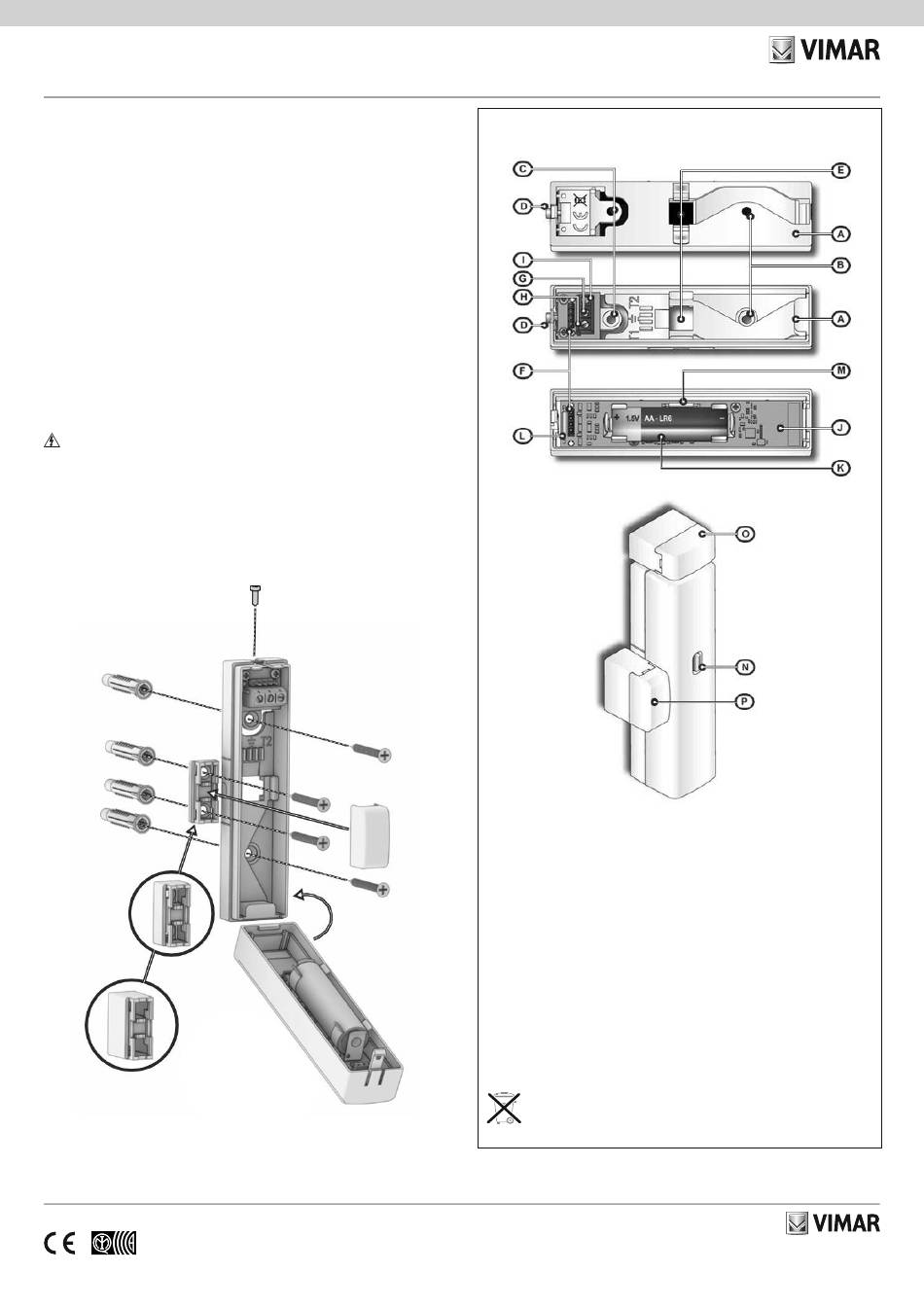

VISTA FRONTALE
A: Foro del contenitore plastico
B: Foro di fissaggio
C: Foro per vite antistrappo
D: Vite di bloccaggio
E: Foro passacavi
F: Antisabotaggio
G: Morsetto GND di massa
H: Morsetto T1
I: Morsetto T2
J: Scheda elettronica
K: Batteria
L: REED contatto lato corto
M: REED contatto lato lungo
N: Led rosso di segnlazione + pulsante di configurazione ENROLL
O: Magnete lato corto
P: Magnete lato lungo
ATTENZIONE!
In caso di sostituzione, smaltire le batterie negli appositi cassonetti per la raccolta differenziata.
