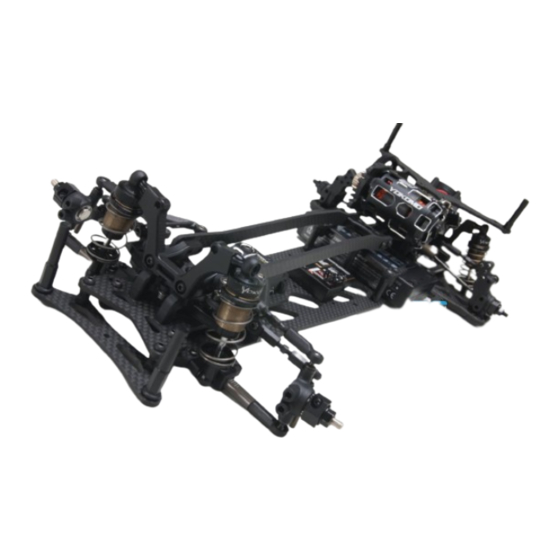

- Page 2 走行してして下さい。 ① スピー ドコン トローラのスイッチをOFFにします。 ② バッテリーの接続を外します。 ③ 送信機のスイッチをOFFにし、 アンテナを縮めます。 Thank you for purchasing this Yokomo product. This high performance competition kit has been proudly manufactured by Yokomo - World Champion R/C car manufacturer. Proper assembly of this product will provide fun, safe enjoyment. PRECAUTIONS FOR SAFE ENJOYMENT OF YOUR R/C CAR For children under the age of 13, parental guidance is recommended when running. ■ ASSEMBLY PRECAUTIONS ■ ■ PRECAUTIONS BEFORE RUNNING ■ ■ BATTERY USAGE ■ ● Do not assemble around small children. The ● Yokomo R/C cars are built for competition use, and （Carefully read the instruction included with the batteries） parts can be dangerous if accidentally some models may exceed speeds of 40km per hour. ● When charging batteries, make sure that the swallowed. Practice common sense and run the car in open safe surrounding area is void of anything highly flammable. places, or R/C car tracks. ● Check the contents carefully before Also avoid charging in high-temperature locations. assembly. Please contact Customer Support ● Do not run the car on public roads with high amounts ...
- Page 3 YOKOMOレーシングツール 2.0㎜ ヘックス ドライバー ￥550 Ｙ Ｔ − Ｃ Ｓ ２ 曲線バサミ ￥ １ ２ ０ ０ YT-20RTR レッ ド / YT-20RTB ブラック ボディーリーマー ナッ ト ドライバー （7.0㎜、 5.5㎜） BODY REAMER NUT DRIVER YOKOMOレーシングツール ボディ リーマー ￥1600 YOKOMOレーシングツール 5.5㎜ナッ ト ドライバー ￥660 YT-55RTR レッ ド / YT-55RTB ブラック YT-BRR レッ ド / YT-BRB ブラック YOKOMOレーシングツール 7.0㎜ナッ ト ドライバー ￥660 YT-70RTR レッ ド / YT-70RTB ブラック 瞬間接着剤 プラス ドライバー （小） SCREW DRIVER(SMALL) QUICK DRYING GLUE...
- Page 4 1. ギヤデフの組み立て Gear Diff Assembly Y2-503GH / ZC-BH28TP M2x8 タッピングビス BH Tapping Screw Y2-503GH / ZC-BH28TP M2x8 タッピングビス BH Tapping Screw シリコンオイル #5,000 Silicon Oil Y2-501GG ガスケット Gasket ガスケットや O リングには ブラックグリス等を塗布する とシール性が向上します。 ①→②、 ③→④と対角線 Coating the gasket with に均等に締め込みます。 black grease will help Tighten equally in the provide a better seal. order of ①→② then ③→④. ★推奨アイテム CS-SLG Y2-500GSAA シールグリス●860 ギヤデフ ( 組立済 ) Gear Diff (Assembly) 六角レンチ（1.5mm） Allen Key ( 1.5mm ) 分解、組立ての際に参照下さい。...
- Page 5 3. ギヤボックスの組み立て Gear Box Assembly MD-302BL R バルクヘッドリンク R Bulkhead Link MD-302AL R バルクヘッド・L R Bulkhead・L BB-105-2A 5x10 ベアリング Bearing ZC-BH256A このページで使用するパーツ M2.5x6 ボタンヘッド Parts used on this page BHS Screw ビス袋から必要に応じてお選びください。 Please choose from the screw bags as needed. BB-105-2A 5x10 ベアリング Bearing ZC-BH256A M2.5x6 ボタンヘッド ×1 BHS Screw ZC-BH36-A M3x6 ボタンヘッド ×4 BHS Screw MD-304M モーターマウント Motor Mount ZC-BH318A M3x18 ボタンヘッド ×3 BHS Screw MD-302TH トップシャフトホルダー Top Shaft Holder 袋...
- Page 6 4. スパーギヤの取り付け Spur Gear Installation MD-630OP Y4-630A スパーギヤプレート スパーギヤハブ Spur Gear Plate Spur Gear Hub ZC-FH36A SG-A4880A M3x6 サラビス スパーギヤ 80T FHS Screw Spur Gear このページで使用するパーツ Parts used on this page ZC-SS34A M3x4 セットスクリュー ×1 Set Screw ZC-F36A M3x6 サラビス ×4 FHS Screw 袋 #2 の内容 Bag #2 Contents Y2-631A ドライブピン ZC-SS34A Drive Pin M3x4 セットスクリュー MD-630OP Set Screw スパーギヤプレート ×1 Spur Gear Plate 平らな面 Flat side SG-A4880A スパーギヤ...
- Page 7 6.ESC プレートの取り付け ESC Plate Installation ZC-FH36-A M3x6 サラビス FHS Screw MD-RET このページで使用するパーツ ESC トレイ ESC Tray Parts used on this page ZC-F36-A M3x6 サラビス ×4 FHS Screw 袋 #3 の内容 Bag #3 Contents MD-RET ESC プレート ×1 ESC Tray 7. リヤサスアームマウントの組立て Rear Suspension Arm Mount Assembly ZC-BH38-A M3x8 ボタンヘッド BHS Screw 1° 0.5° 0° ZC-A3620BA 2mm アルミスペーサー・黒 このページで使用するパーツ MD-301AL 2mm Aluminum Spacer ･ Black サスアームマウント...
- Page 8 8. リヤサスアームの取り付け Rear Suspension Arm Installation MD-008SM リヤアームショックマウント このページで使用するパーツ Suspension Arm Shock Mount Parts used on this page ZC-411A E リング・4 ㎜ ×4 E-ring ZC-BH256A M2.5x6 ボタンヘッド ×4 BHS Screw ZC-BH256A MD-008RLC 袋 #4 の内容 M2.5x6 ボタンヘッド リヤサスアームＬ BHS Screw Bag #4 Contents Rear Suspension Arm L MD-008RLC リヤサスアームＬ ×1 Rear Suspension Arm L MD-008RRC リヤサスアーム R ×1 Rear Suspension Arm Ｒ ◆右側も同様に組立てます。 ◆ ZC-411A Assemble the right side in the same manner. MD-008SM E リング・4 ㎜ リヤアームショックマウント ×2 E-ring Suspension Arm Shock Mount...
- Page 9 10. リヤハブキャリアの取り付け Rear Hub Carrier Installation BD-009AA アウターサスアームピン Outer Suspension Arm Pin SD-008SA スペーサー・グレー Spacer ･ Gray MD-008RH リヤサスピンホルダー Rear Suspension Pin Holder ZC-BH256A M2.5x6 ボタンヘッド BHS Screw このページで使用するパーツ Parts used on this page 片方が逆ネジになっています。 ZC-BH256A One side is reverse threaded. M2.5x6 ボタンヘッド ×4 BHS Screw 袋 #5 の内容 ※向きに注意 SD-TB33A Note position 33 ㎜ターンバックル Bag #5 Contents 33 ㎜ Turnbuckle Y2-207A ボールエンドキャップ L Ball Cup Y2-207A ボールエンドキャップ L×4 Ball Cup リヤアッパーロッド ×2 (33 ㎜ターンバックル...
- Page 10 11. リヤボディマウントプレートの取り付け Rear Body Mount Plate Installation MD-016P ZC-FH36-A R ボディマウントプレート M3x6 サラビス R Body Mount Plate FHS Screw このページで使用するパーツ Parts used on this page ZC-F36-A M3x6 サラビス ×2 FHS Screw 袋 #6 の内容 Bag #6 Contents MD-016P R ボディマウントプレート ×1 R Body Mount Plate 12. スライドラックの組立て Slide Rack Assembly B8-206SHSA ロッドエンドボール・首短 Rod End Ball・Short Neck MD-202-1 ラックレール Rack Rail このページで使用するパーツ Parts used on this page ZC-N3PA M3 ナット ×1 ZC-F36-A M3x6 サラビス...
- Page 11 13. フロントアッパーアームの組立て Front Upper Arm Assembly ZC-206LHA ロッドエンドボール L Ball Stud L ZC-A3630BA 3mm アルミスペーサー・黒 3mm Aluminum Spacer ･ Black MD-302ＦUM アッパーアームマウント Upper Arm Mount YX-10UA F アッパーアーム F Upper Arm 片方が逆ネジになっています。 One side is reverse threaded. ZC-N3PA Y2-207A SD-TB27A M3 ナット ボールエンドキャップ L 27 ㎜ターンバックル Ball Cup 27 ㎜ Turnbuckle フロントアッパーロッド ×2 (27 ㎜ターンバックル ) Front Upper Rod ×2 (27 ㎜ Turnbuckle) 18 ㎜ ◆右側も同様に組立てます。...
- Page 12 14. フロントショックタワーの取り付け Front Shock Tower Installation このページで使用するパーツ Parts used on this page ZS-SS38A Y4-S8A M3x8 セットスクリュー ×2 ショックエンドボール Set Screw Shock End Ball ZC-BH310A M3x10 ボタンヘッド ×2 BHS Screw 袋 #8 の内容 ZC-SS38A Bag #8 Contents M3x8 セットスクリュー Set Screw Y4-S8A ショックエンドボール ×2 Shock End Ball ZC-BH310A M3×10 ボタンヘッド BH Screw MD-017 フロントショックタワー Front Shock Tower MD-017 フロントショックタワー ×1 Front Shock Tower 15. フロントシャシーの組立て Front Chassis Assembly MD-203 サーボマウント...
- Page 13 16. サーボホーンの取り付け Servo Horn Installation 1 ㎜カット (1 個 ) 1mm cut. (1pcs) Y2-204Z26A サーボホーン Servo Horn ZC-SS38A M3x8 セットスクリュー Set Screw B8-206SHA ロッドエンドボール S Ball Stud S Y2-207A このページで使用するパーツ ボールエンドキャップ S サーボホーン取付けビスは使用する Ball Cup Parts used on this page サーボ付属のビスをご使用ください。 The servo horn mounting screws ※ボールエンド S は袋 #5 に入っています。 are not included, please use the The ball ends are included in bag #5. 27 ㎜ screws in currently use. Y2-207A ボールエンドキャップ...
- Page 14 18. フロントサスアームの取り付け Front Suspension Arm Installation D-156-30AA ※向きに注意 ロアアームアダプター・30mm このページで使用するパーツ Note position Lower Arm Adapter Parts used on this page MD-008FL ※ボールエンド L は袋 #5 に入っています。 サスアームシャフトホルダー L The ball ends are included in bag #5. Sus Arm Shaft Holder ※向きに注意 Note position Y2-207A ボールエンドキャップ L Ball Cup Y2-207A ボールエンドキャップ L×2 Ball Cup MD-008FLC ZC-SS34A フロントサスアームＬ フロントサスアーム Ｌ&R 各 1 ZC-SS34A M3x4 セットスクリュー ×2 Front Suspension Arm L M3x4 セットスクリュー Front Suspension Arm L & R 1Ea Set Screw Set Screw...
- Page 15 20. ステアリングブロックの取り付け Steering Block Installation B8-206SHA SD-011A ロッドエンドボール S ホイルハブピン Ball Stud S Wheel Hub Pin Y2-010FA フロントアクスル Y2-011CB8A Front Axle M2x5 キャップスクリュー ZC-A3615BA SH Screw 1.5mm アルミスペーサー・黒 1.5mm Aluminum Spacer ･ Black BB-105-2A 5x10 ベアリング Bearing Y2-011CB8A ホイルハブ 8 ㎜ Wheel Hub 8 ㎜ Y2-415CPFA ステアリングブロック L ◆右側も同様に組立てます。 ◆ Steering Block L Assemble the right side in the same manner. ※向きに注意 Note position Y2-415AL3A ストッパーピン・...
- Page 16 21. バンパーの取り付け Bumper Installation ZC-BH36-A M3x6 ボタンヘッド BHS Screw このページで使用するパーツ Parts used on this page ZC-F36-A M3x6 サラビス ×2 FHS Screw ZC-BH36-A M3x6 ボタンヘッド ×3 BHS Screw MD-302S 袋 #12 の内容 F シャシースペーサー Bag #12 Contents F Chassis Spacer MD-302Ｓ F シャシースペーサー ×3 F Chassis Spacer MD-001 バンパー Bumper ZC-FH36-A M3x6 サラビス MD-001 FHS Screw バンパー ×1 Bumper 22. バッテリーホルダーの組立て Battery Holder Assembly このページで使用するパーツ...
- Page 17 23. 前後アセンブリーの取り付け Front & Rear Assembly Installation ZC-BH36-A M3x6 ボタンヘッド BHS Screw MD-302P アッパープレートポスト MD-003RUH Upper Plate Post ＲU プレートホルダー RU Plate Holder MD-302RUP Ｒアッパープレート R Upper Plate ZC-BH36-A M3x6 ボタンヘッド BHS Screw ZC-FH36-A M3x6 サラビス FHS Screw このページで使用するパーツ Parts used on this page ZC-F36-A M3x6 サラビス ×9 FHS Screw ZC-BH36-A M3x6 ボタンヘッド ×5 BHS Screw 袋 #15 の内容 Bag #15 Contents MD-302RUP Ｒアッパープレート ×1 R Upper Plate MD-003RUH ZC-FH36-A ＲU プレートホルダー ×1 M3x6 サラビス...
- Page 18 24. アッパープレートの取り付け Upper Plate Installation MD-003 アッパープレート ZC-BH36-A Upper Plate M3x6 ボタンヘッド BHS Screw このページで使用するパーツ Parts used on this page ZC-BH36-A M3x6 ボタンヘッド ×6 BHS Screw 袋 #15 の内容 Bag #15 Contents MD-003 アッパープレート ×2 六角レンチ（2.0mm） Upper Plate Allen Key ( 2.0mm )
- Page 19 25. フロント＆リヤショックの組み立て Front & Rear Shock Assembly B7-S114A ショックピストン Y4-S4AA Shock Piston ショックボディ Shock Body このページで使用するパーツ Y4-S4C Parts used on this page アジャストナット Adjusting Nut YS-200B Y4-S5A Y4-S5 ショックオイル #200 ×1 ショックシャフト E リング・2mm Shock Oil Shock Shaft E Ring YS-7HGA2 YS-300B O リング（ブルー） ショックオイル #300 ×1 O Ring ( Blue ) Shock Oil Y4-S4C B7-S2BA O リング・ φ13 O リングカラー O Ring O Ring Collar 袋...
- Page 20 26. フロント＆リヤショックの取り付け Front & Rear Shock Installation ●FRONT● フロントショック Assy Front Shock Assembly ZC-206SHSA ロッドエンドボール S Ball Stud S ●REAR● リヤショック Assy Rear Shock Assembly ZC-206SHSA ロッドエンドボール S Ball Stud S 袋 #16 の内容 Bag #16 Contents ZC-206SHSA ロッドエンドボール S ×4 六角レンチ（2.0mm） Ball Stud S Allen Key ( 2.0mm )
- Page 21 27. フロント＆リヤボディポストの取り付け Front & Rear Body Post Installation ●REAR● ●FRONT● Y4-016A ボディポスト Body Post Y4-016A ボディポスト Body Post 7 ㎜カット (2 個 ) 7mm cut. (2pcs) ZC-F310A M3x10 サラキャップ FHS Screw ZC-BH310 M3x10 ボタンヘッド BHS Screw Y4-016A ボディマウント Body Mount このページで使用するパーツ Parts used on this page ZC-F310A M3x10 サラキャップ ×2 FHS Screw ZC-BH310A M3x10 ボタンヘッド ×2 BHS Screw 袋 #17 の内容 Bag #17 Contents RC-313S RC-313SA フードピン...
- Page 22 28. 受信機、スピードコントローラーの取り付け Receiver,ESC Installation ZR-200GA アンテナパイプ Antenna Tube Y2-301A アンテナマウント Antenna mount ZC-203BA ZC-FH36-A 両面テープ （別途ご用意下さい。 ） M3x6 サラビス Double-Sided Tape FHS Screw (Sold separately.) 受信機、スピードコントローラー、両面テープ （別途ご用意下さい。 ） Receiver and speed controller, Double-Sided Tape (Sold separately.) このページで使用するパーツ Parts used on this page ZC-F36-A M3x6 サラビス ×1 FHS Screw 袋 #17 の内容 Bag #17 Contents ZR-200GA アンテナパイプ ×1 Antenna Tube Y2-301A アンテナマウント ×1 六角レンチ（2.0mm） Antenna mount Allen Key ( 2.0mm )
- Page 23 29. モーターの取り付け Motor Installation モーター ( 別途ご用意下さい。) Motor ( Sold Separately. ) ZC-BH36-A ZC-S37A M3x6 ボタンヘッド ワッシャー BHS Screw Washer ギヤの噛み合わせは 0.3mm 程度ガタつくように合わせます。 ガタが多すぎるとギヤが破損しやすくなるためご注意下さい。 また、この間隔が狭すぎると異音が生じたり、駆動が重くなる ため調整は慎重に行ってください。 Adjust the meshing of the gears so that there is approximately 0.3mm of play in between the teeth. Be careful, as too much play will cause the gears to strip. Please adjust the gear mesh carefully, as insufficient clearance between the teeth will cause excessive gear 平らな面 noise, as well as causing a drag in the drivetrain. Flat side ZC-SS33 M3x3 セットスクリュー Set Screw ピニオンギヤ （別途ご用意下さい。 ） Pinion Gear (Sold separately.) ピニオンギヤをスパーギヤの歯幅に合わせて固定します。 Position the pinion gear so that the teeth line up with the spur gear, then secure it tightly. ☆ピニオンギヤは 19T 〜 38T まで装着できます。 Capable of fitting pinion gears from 19T to 38T.
- Page 24 30. バッテリーの搭載 Battery Installation ※本製品はショートサイズ・Li-Po バッテリー ( 薄型 ) 専用になります。 For shorty Li-Po ( 1S-size ) battery use only. ショートサイズ ( 薄型 ) Li-Po バッテリー （別途ご用意下さい。 ） Short size (1S-size) Li-Po battery (Sold separately.)
- Page 25 タイヤの組み立て、取り付け Tires Assembly, Wheel Installation ※タイヤ、ホイル、固定用テープは付属しておりません。 ※ 別途ご用意ください。 Tire and wheel, mounting tapes.( Sold separately ) ZR-DRT タイヤの内径はテーパーになっ タイヤ固定用テープ ています。 Tire Mounting Tape 内径の大きい方 ( 点のある側 ) から ホイルを押し込んで組み込みます。 Note that the tire has a tapered 丸い点 inner diameter. When mounting, push in the tire from the side with the larger diameter opening. 固定用テープをホイル ホイール 中央に貼ります。 Wheel Apply the mounting tape along the center of the wheel. ZR-DRA ( アスファルト向け ) TR-DRC( カーペット、 P タイル向け ) ドリフトタイヤ Drift Tire ※タイヤ、ホイルは付属しておりません。...
- Page 26 MASTER DRIFT MD1.0 Exploded View...
-
Page 28: Parts List
PARTS LIST MD1.0 MASTER DRIFT 品 番 品 名 入数 価格（税込） SD-TB33A ターンバックル 33 ｍｍ ¥374 ● SG-A4880A ヨコモ DCS スパーギヤ 48 ピッチ 80 Ｔ ¥638 ● Y2-503I-A アイドラーギヤ ¥528 ● Y2-631A アルミ製 トップシャフト ¥1,716 ● Y2-SBBSA SLF ビックボアショックセット ¥8,547 ● キット Y4-S4A SLF ビックボアショックシリンダー... - Page 29 MEMO...
