Installatie van REMOCON NET MINI aan de wand

Installatie van REMOCON NET MINI op de ketel

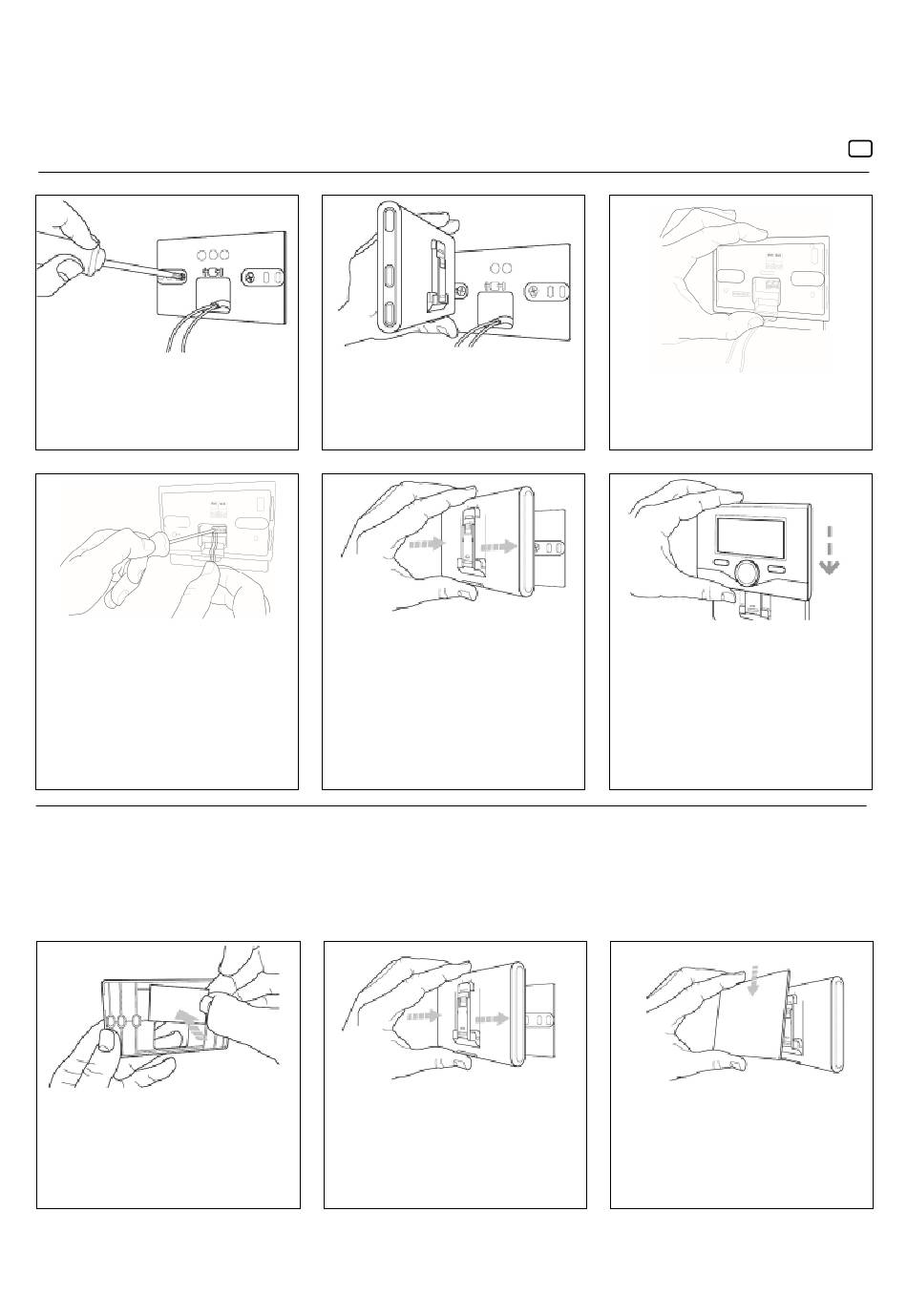

Afb. 1
De steunplaat aan de muur bevestigen met
behulp van de meegeleverde schroeven.
Afb. 4
Het dradenpaar van de BridgeNet BUS-
connector op de ketel-kaart met de BridgeNet
BUS-connector van de REMOCON NET MINI
verbinden (de polariteit B met B en T met T in
acht nemen)*
* Om de kabels makkelijker te kunnen
verbinden, kan het plastic lipje verwijderd
worden, zoals in de afbeelding weergegeven.
LET OP!
Het is raadzaam om het oppervlak
goed te reinigen met een
oplosmiddel en daarna goed af te
drogen voordat u de dubbelzijdige
tape gebruikt.
Afb. 1b
De dubbelzijdige tape op de achterkant van
de steunplaat aanbrengen, de beschermstrip
verwijderen en het apparaat op de behuizing
van de ketel bevestigen.
Afb. 2
De REMOCON NET MINI omdraaien.
*
Afb. 5
De voorlopig aangebrachte REMOCON NET
MINI (afb. 2) verwijderen en het apparaat op
de plaat bevestigen door stevig op de
zijkanten te drukken totdat u de vier kleine
haakjes aan de zijkanten hebt horen klikken.
Afb. 5b
Het apparaat op de steunplaat bevestigen
door stevig op de zijkanten te drukken.
Afb. 3
De REMOCON NET MINI voorlopig op de
plaat bevestigen met behulp van de daartoe
voorziene haken.
Afb. 6 (optioneel)
De REMOCON PLUS op de basis plaatsen
door deze voorzichtig naar beneden te
schuiven.
Afb. 6b
De cover aanbrengen door deze er
voorzichtig op te schuiven.
