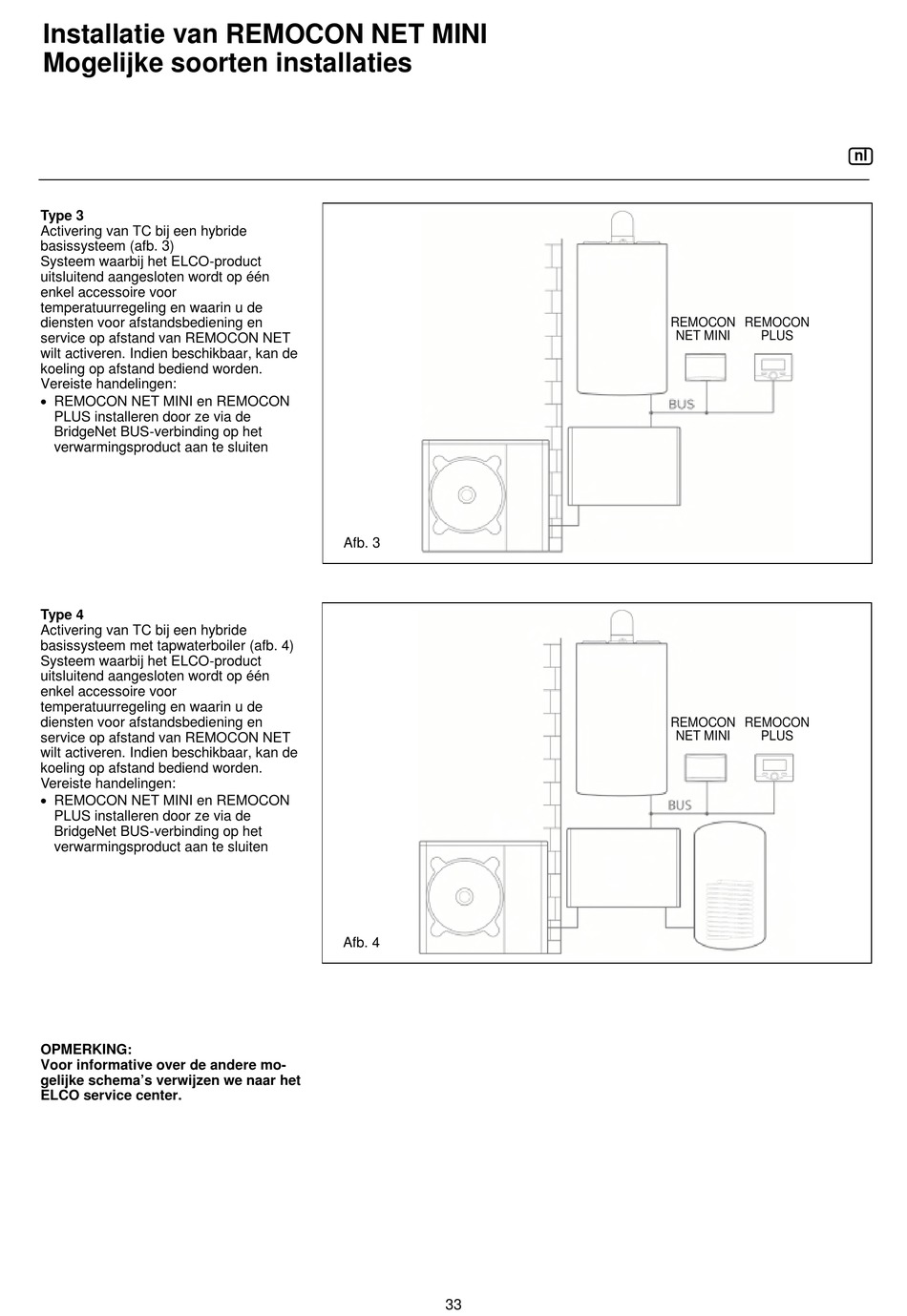

Installatie van REMOCON NET MINI
Mogelijke soorten installaties
Type 3
Activering van TC bij een hybride
basissysteem (afb. 3)
Systeem waarbij het ELCO-product
uitsluitend aangesloten wordt op één
enkel accessoire voor
temperatuurregeling en waarin u de
diensten voor afstandsbediening en
service op afstand van REMOCON NET
wilt activeren. Indien beschikbaar, kan de
koeling op afstand bediend worden.
Vereiste handelingen:
 REMOCON NET MINI en REMOCON
PLUS installeren door ze via de
BridgeNet BUS-verbinding op het
verwarmingsproduct aan te sluiten
Type 4
Activering van TC bij een hybride
basissysteem met tapwaterboiler (afb. 4)
Systeem waarbij het ELCO-product
uitsluitend aangesloten wordt op één
enkel accessoire voor
temperatuurregeling en waarin u de
diensten voor afstandsbediening en
service op afstand van REMOCON NET
wilt activeren. Indien beschikbaar, kan de
koeling op afstand bediend worden.
Vereiste handelingen:
 REMOCON NET MINI en REMOCON
PLUS installeren door ze via de
BridgeNet BUS-verbinding op het
verwarmingsproduct aan te sluiten
OPMERKING:
Voor informative over de andere mo-
gelijke schema's verwijzen we naar het
ELCO service center.
Afb. 3
Afb. 4
33
REMOCON REMOCON
NET MINI PLUS
REMOCON REMOCON
NET MINI PLUS
nl
