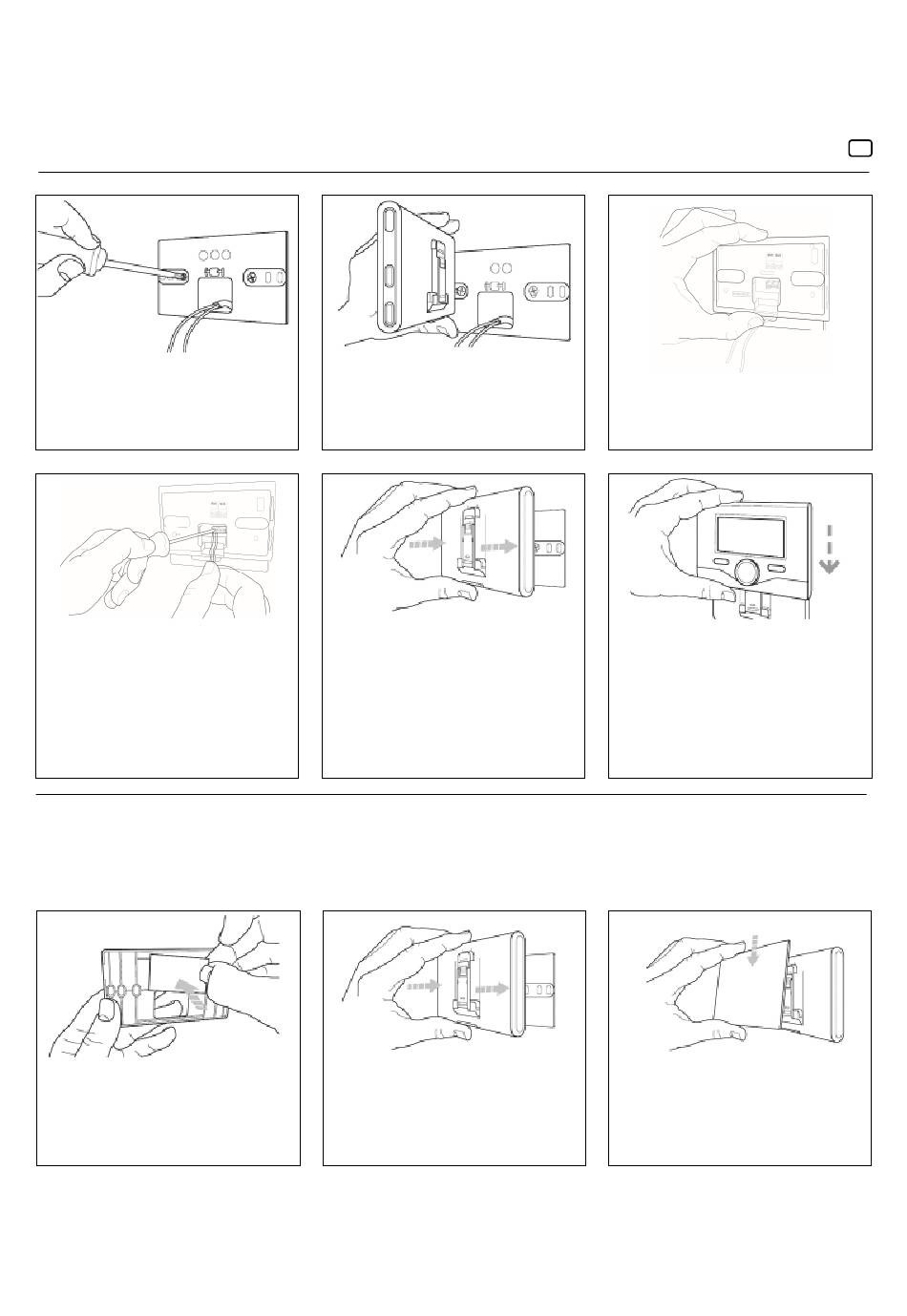

Installazione del REMOCON NET MINI a parete

Installazione del REMOCON NET MINI a bordo caldaia

Fig. 1
Fissare a muro la piastrina di supporto
con le viti in dotazione.
Fig.4
Collegare la coppia di fili dal connettore BUS
BridgeNet sulla scheda caldaia al connettore
BUS BridgeNet del
REMOCON NET MINI (rispettando la polarita
B con B e T con T)*
* per agevolare il collegamento dei cavi è
possibile rimuore la linguetta di plastica come
mostrato in figura.
ATTENZIONE!
Prima di applicare il biadesivo, si
consiglia di pulire bene la superficie
con solventi e asciugare bene.
Fig. 1b
Applicare il bi-adesivo dietro la piastrina
di supporto, rimuoverne la patina protettiva e
fissarlo sulla lamiera della caldaia;
Fig. 2
Ruotare il REMOCON NET MINI.
*
Fig. 5
Rimuovere il REMOCON NET MINI dalla
posizione temporanea (fig.2) e fissarlo alla
piastrina facendo pressione lungo i lati finché
non si sente lo scatto dei quattro piccoli ganci
laterali.
Fig. 5b
Fissarlo alla piastrina facendo pressione
lungo i lati;
Fig. 3
Fissare temporaneamente il REMOCON NET
MINI alla piastrina tramite gli appositi ganci.
Fig. 6 (opzionale)
Posizionare REMOCON PLUS sulla base,
spingendola delicatamente verso il basso.
Fig. 6b
Applicare la cover spingendo delicatamente.
25
it
