Installation du REMOCON NET MINI au mur

Installation du REMOCON NET MINI à bord de la chaudière

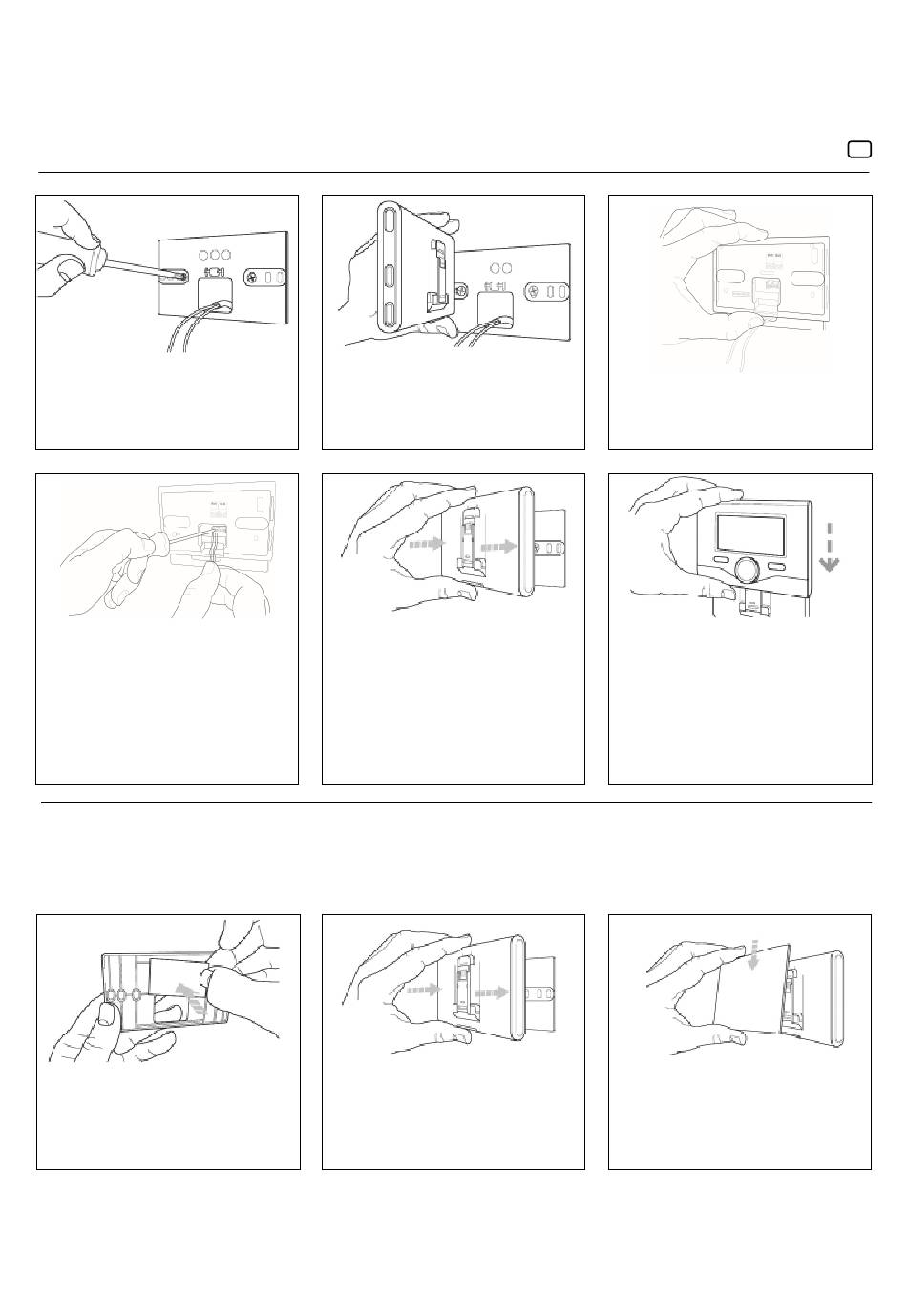

Fig. 1
Fixer au mur la plaque de support à l'aide des
vis fournies.
Fig. 4
Connecter la paire de fils provenant du
connecteur BUS BridgeNet sur la carte de la
chaudière au connecteur BUS BridgeNet du
REMOCON NET MINI (en respectant la
polarité B avec B et T avec T)*.
* pour faciliter la connexion des câbles, il est
possible de retirer la languette en plastique tel
que représenté sur la figure.
ATTENTION !
Avant d'appliquer l'adhésif double
face, nous conseillons de bien
nettoyer la surface avec des solvants
et de bien l'essuyer.
Fig. 1b
Appliquer l'adhésif double face derrière la
plaque de support, retirer la bandelette de
protection et fixer la plaque sur la tôle de la
chaudière
Fig. 2
Tourner le REMOCON NET MINI.
*
Fig. 5
Retirer le REMOCON NET MINI de sa
position temporaire (fig. 2) et le fixer à la
plaque en appuyant sur les côtés jusqu'au
déclic indiquant l'engagement des quatre
petits crochets latéraux.
Fig. 5b
Fixer le REMOCON NET MINI à la plaque en
appuyant sur les côtés ;
Fig. 3
Fixer temporairement le REMOCON NET
MINI à la plaque au moyen des crochets
prévus à cet effet.
Fig. 6 (optionnel)
Positionner le REMOCON PLUS sur la base,
en le poussant délicatement vers le bas.
Fig. 6b
Mettre en place le couvercle en appuyant
délicatement.
