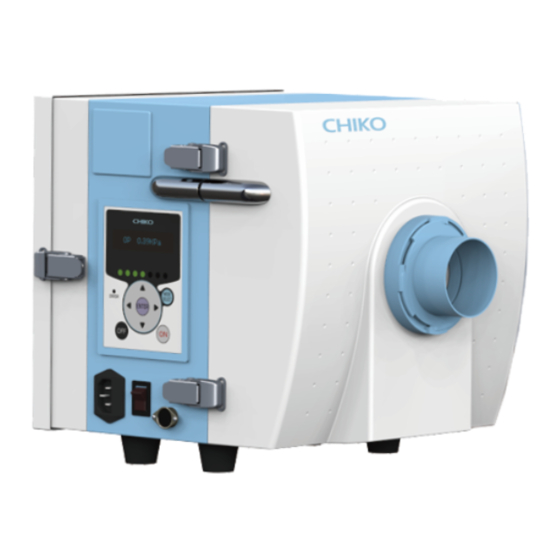

- Page 1 集塵機 取扱説明書 設置・メンテナンス編 CBA-500AT3-HI [文書番号] CIM-20002-01 チコーエアーテック株式会社 CHIKO AIRTEC CO.,LTD...
-
Page 2: はじめに
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 はじめに このたびは、CBAシリーズ集塵機をお買い上げいただき、誠にありがとうございます。 CBAシリーズ集塵機は、「風の技術」を有効に利用し、コンパクトにまとめた省エネ形のクリーンBOXです。 本書は設置・メンテナンス向けに装置の取扱方法を記載しています。 ご使用前に本書をよくお読みいただき、内容を十分に理解してから、正しく使用してください。 • 本書は、必要なときにいつでもご覧になれるよう、お手元で大切に保管してください。 • 本書の内容については万全を期していますが、万一ご不明な点や誤り、お気付きの点がございまし たら、当社までご連絡ください。 • 本書を紛失または汚損した場合、警告ラベルを損傷した場合は、速やかに当社までご連絡ください。 • 記載内容は、改良のため細部において実機と異なることがあります。ご質問などはお気軽に当社ま でお問い合わせください。 製品改良のため、本書に記載している仕様の一部を予告なく変更することがあります。 転載・複写について • 本書の著作権は、チコーエアーテック株式会社が所有しています。 • 本書の内容の一部あるいは全部を無断で転載や複写することは固くお断りします。 Copyright © 2022 CHIKO AIRTEC All Rights Reserved はじめに... -
Page 3: 安全に関する表示
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 安全に関する表示 本取扱説明書の中で、作業者の事故防止と装置の損傷防止などのため、下記に示す絵表示とシグナルワード による注意事項などを記載しています。 危険、警告、注意は装置を正しく使用し、所定の性能を得るために必要な情報です。 常に遵守してください。 本文中の表示 表示内容を無視して誤った使い方をしたときに生じる危害や損害の程度を、下記の表示で区分し、説明して います。 取扱いを誤った場合、死亡または重傷を負う危険な状態が生じることが想定され、かつ危険 発生時の警告の緊急性（切迫の度合）が高い限定的の場合 取扱いを誤った場合、死亡または重傷を負う危険な状態が生じることが想定される場合 取扱いを誤った場合、傷害を負う危険な状態が生じることが想定される場合 取扱いを誤った場合、物的損害のみ生じることが想定される場合 図記号の説明 お守りいただく内容の種類を次の表示で区分し、説明しています。 禁止 装置の取扱いにおいて、その行為を する内容 強制 装置の取扱いにおいて、必ず実行していただく する内容 その他、知っていると役立つ事項などを、次の表示で区別し、説明しています。 重 要 本機の機能を十分に発揮するための情報 メ モ 装置を取扱う上で知っていると役に立つ事項 凡例 参照先 本書内に参照先がある場合は「章番号/節番号」または（章番号/節番号）、（Pページ番号）で表記します。 例) 装置の起動方法については「4.1」を参照してください。 装置を起動します。（4.1） 交換部品を点検します。（P10） 安全に関する表示... -
Page 4: 保証とアフターサービスについて
(5) 当社以外の分解、改造、修理による故障 (6) 自然災害や想定外の外的要因による故障 (7) 出荷時の科学、技術水準では予見できない事由による故障 (8) その他、当社の責任に起因しない故障 3. 保証の対象 保証は、当社と最初にご契約した日本国内のお客様に適用されます。 転売後のお客様および日本国外のお客様は保証の対象外となります。 4. 責任の制限 当社は、故障によって生じるいかなる損害に関して、一切の責任を負いかねます。 5. 仕様の変更 改良のため、本書に記載している仕様を予告なく変更することがあります。 6. サービス範囲 技術者派遣の費用は、製品販売価格に含まれていません。 ご希望に応じて、別途相談させていただきます。 アフターサービス 装置に関するお問い合わせは、「型番」「製造番号」「弊社受注番号」をお控えのうえ、当社までご連絡ください。 チコーエアーテック株式会社 〒562-0012 大阪府箕面市白島 2 丁目 27-24 <お問い合わせ先> TEL： 072-720-5151 [受付時間] 9：00～18：00（土日祝休み） FAX： 072-720-5133 URL: https://chiko-airtec.jp/ 保証とアフターサービスについて... -
Page 5: Table Of Contents
8 付録........47 3.3.3 配管 ............... 23 8.1 消耗品リスト ......... 47 8.2 電気回路図 ........... 47 4 運転 ........24 8.2.1 CBA-500AT3-HI(-T/-CE) ......47 4.1 始業前点検 ........... 24 8.2.2 CBA-500AT3-HI(-UL1/-UL2) ....48 4.2 装置の起動 ........... 25 8.3 海外規格対応 ........49 4.3 装置の設定 ........... 25 8.3.1 ＥＵ規格（ＥＣ適合宣言書）... - Page 6 集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 8.3.2 ＵＬ/ＣＳＡ規格（ＭＥＴ認定証） ......50 もくじ...
-
Page 7: 製品使用上のご注意
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 1 製品使用上のご注意 1.1 安全警告表示 作業者の事故防止のため、重要安全注意情報として下記の警告ラベルを貼っています。 重 要 警告ラベルが汚損/破損した場合は、速やかに当社までご連絡ください。 高電圧警告シール 高温警告シール ＭＥＴ認証ラベル 注意喚起シール 分解禁止シール 注意喚起シール ネームプレート ヒューズ定格ラベル 高電圧警告シール 高温警告シール 分解禁止シール ネームプレート 注意喚起シール ＭＥＴ認証ラベル ヒューズ定格ラベル (ＮＲＴＬ認証品のみ) (ＮＲＴＬ認証品のみ) (ＮＲＴＬ認証品のみ) 1 製品使用上のご注意... -
Page 8: 装置の安全対策
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 1.2 装置の安全対策 1.2.1 装置の非常停止 装置の異常動作や緊急事態が発生した場合は、主電源スイッチをOFFにして装置を停止してく ださい。 非常停止の実行 主電源スイッチをOFFにします。 装置が即時停止します。 ※ リモート接続の際は、操作パネルは操作できません。 装置の再起動 装置を再起動する前に、必ず異常原因を取り除いてください。 エラー発生時の対処については「7.1」「7.2」を参照してください。 主電源スイッチをONにします。 装置が正常に動作していることを確認してください。 1 製品使用上のご注意... -
Page 9: 安全上のご注意
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 1.3 安全上のご注意 1.3.1 各作業に共通のご注意 ご使用になる前に取扱説明書をよく読み、十分に理解してから作業してください。 すべての警告および注意を遵守し、正しくご使用ください。 本書に書かれていない方法、目的のために、装置を運転しないでください。 事故につながる恐れがあります。 装置の設置、接続、運転、操作、点検、故障診断は、必ず訓練を受けた有資格者が 行ってください。 許可された作業者に対し、書面化することを推奨します。 装置に直接水をかけないでください。 漏電、感電の恐れがあります。 装置または電気系統に異常が発生した場合は、直ちに電路遮断し、当社までご連 絡ください。 異常がある装置を使用すると、事故につながる恐れがあります。 装置を分解、改造しないでください。 感電や怪我をする恐れがあります。 内部の点検や修理は、お買い上げになった販売店にご連絡ください。 電源コードをコンセントに差し込む際は、必ずアース接地をしてください。 アース接地をしないと、漏電した場合に感電する恐れがあります。 装置の廃棄方法は、自治体のルールに従い、産業廃棄物として適切に処分してく ださい。 1.3.2 運搬・保管・輸送時のご注意 運搬は、2 人以上で行ってください。 落下などにより、けがをする恐れがあります。 輸送機器の運転は必ず有資格者が行ってください。 輸送作業は、安全のため、運転者の他に監視者が必要です。 輸送に使用する機器（玉掛け・クレーン・フォークリフト）は点検整備された、装置の 荷重に適切な容量のものを使用してください。 1. 装置の吊り上げは所定の吊り位置を使用してください。 2. フックで吊り上げる場合は、装置を傷つけないように当て板などを使用してく ださい。... -
Page 10: 設置時のご注意
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 装置は重量および重心を考慮して固定してください。 1. 輸送中は装置を垂直にし、転倒しないよう固定してください。 2. 吊り上げ中は、装置が水平に上がるよう考慮し、衝撃を与えないよう、ゆっくり 降ろしてください。 吊り上げ作業中は、吊り荷の下に人が絶対に入らないようにしてください。 吊り荷が落下した場合、事故につながるおそれがあります。 輸送する場合は保管環境に注意してください。 1. 温度-10℃～60℃、湿度 80%以下の環境に装置を保管してください。 2. 輸送中は機械を垂直にし、転倒しないよう固定してください。 3. 輸送中に激しい振動を与えないでください。 1.3.3 設置時のご注意 据付作業時は必ず電路遮断してください。 電源がオンの状態で作業すると、感電する恐れがあります。 1. 作業中にオンにならないよう電源をロックアウト ※ してください。 2. 「作業中」を示す札をつける、または他の作業者が監視してください。 ※ ロックアウトとは、設備内に作業者が入って作業する場合に第三者が機器を作動させることがない ようにするシステムのことです。 電源ケーブルをコンセントに差し込む際は、必ずアース接地をしてください。 アース接地をしないと、漏電した場合に感電する恐れがあります。 装置は、環境条件を満足する場所に設置してください。 守られなかった場合は、思わぬ事故につながる恐れがあります。 設置環境は「3.1」（P20）を参照してください。 吸込口の配管は適切なサイズのものを使用してください。 吸込口に細い配管を使用すると、圧力が高くなるためモーターが高温になる恐れ があります。... -
Page 11: 運転時のご注意
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 1.3.4 運転時のご注意 粉塵爆発のおそれのない乾いた粉塵の吸引に使用してください。 <爆発性粉塵> アルミニウム、マグネシウム、チタン、亜鉛、コバルト、ニッケル、小麦粉など 引火性、爆発性、腐食物質の霧、煙、ガスが滞留している場所や周囲で、装置の運 転や吸引をしないでください。 ケーブルを無理に曲げたり、引っ張ったりしないでください。 火災や感電の恐れがあります。 装置の運転、操作、点検は、必ず訓練を受けた有資格者が行ってください。 許可された作業者に対し、書面化することを推奨します。 装置に直接水をかけないでください。 漏電、感電の恐れがあります。 装置または電気系統に異常が発生した場合は、直ちに電路遮断し、当社までご連 絡ください。 異常がある装置を使用すると、事故につながる恐れがあります。 装置の運転中は、装置を移動しないでください。 停電や装置が不意に停止した場合は、電路を遮断してください。 装置が不意に動き出すと、事故につながる恐れがあります。 1.3.5 清掃・メンテナンス時の注意事項 清掃時は必ず、電源コードを抜くなど、電路を遮断してください。 電源がオンの状態で作業すると、感電するおそれがあります。 交換部品は、必ず当社指定の純正品を使用してください。 指定品以外を使用して故障した場合は、保証できません。 作業中は、適切な服装および保護具を着用してください。 ヘルメット、手袋、安全靴などの着用を徹底し、安全に作業できるよう対策してく ださい。 1 製品使用上のご注意... -
Page 12: 仕様および外観
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 2 仕様および外観 2.1 装置仕様 CBA-500AT3-HI(-V1) 型式 -UL2 ／-UL1 ／ モーター軸出力 500W ※1 100V 単相 電圧 200V 単相 220-230V 単相 100-115V 単相(UL1) 電流値 7.9A 5.4A 5.0A 短絡電流定格 100Ａ 周波数 50/60Hz 最大吸込風量 4.2m /min 最大吸込静圧 9.5kPa 騒音値 ※2 61-69dB 吸込口（ホース）サイズ... -
Page 13: 装置外観および各部の名称
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 2.2 装置外観および各部の名称 番号 名称 働き 吸気側フィルター室 １次、２次フィルターを収納します。 吸込口（脱着フランジ） 吸気ダクトを接続します。 排気口扉 排気フィルターを収納します。 パッチン錠 排気口扉を固定します。 パッチン錠 吸気側フィルターを固定します。 操作パネル（ＡＴ３パネル） 装置を操作します。 主電源スイッチ 装置の電源のＯＮ/ＯＦＦを切り替えます。 ヒューズを収納します。 ヒューズボックス ＮＲＴＬ認証品のみ、安全カバーが付いています。 電源インレット 電源ケーブルを接続します。 リモートコネクター リモートケーブル（別売）を接続します。 電池ボックス ボタン電池を収納します。 2 仕様および外観... -
Page 14: 付属品
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 2.3 付属品 100Ｖ仕様 200Ｖ（－Ｔ仕様） 220-230V（－ＣＥ仕様） 100-115V（－ＵＬ１仕様） 220-230V（－ＵＬ２仕様） 番号 名称 働き 数量 １次フィルター 粉塵やヒュームを収集、吸着します。 ２次フィルター 電気・電子部品を粉塵から守ります。 排気フィルター 排気をクリーンにします。 排気ＨＥＰＡフィルター 排気をクリーンにします。（Ｖ１仕様のみ） 脱着フランジ（φ75） 吸気ダクトを接続します。（3.3.3） スタートアップガイド 装置起動後の簡易マニュアルです。 電源ケーブル（3m） ※ 100Ｖ仕様 100-115V(－ＵＬ１仕様) 電源インレットに接続します。 200V（－Ｔ仕様） 電源仕様により形状が異なります。 220-230V(－ＣＥ仕様） 220-230V(－ＵＬ２仕様） ※ 100-115Vの地域で使用できます。 2 仕様および外観... -
Page 15: 操作パネル（Ａｔ３パネル
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 2.4 操作パネル（ＡＴ３パネル） 番号 名称 働き 参照 ディスプレー 運転状態や各種設定内容を表示します。 エラー・警告発生時は、エラー・警告 No.を表示します。 能力レベルランプ 能力レベルを緑色のランプで表示します。（レベル１～７） 停止中、運転中： ボタン • ディスプレーの表示内容を切り替えます。 セレクトモード時： • 設定項目の切り替え、設定する数値データを変更します。 異常ランプ エラー発生時に、赤色ランプが点灯/点滅します。 ランプ点灯： 運転を停止するエラーが発生しています。 • ランプ点滅： 運転を継続するエラー、警告が発生しています。 • 運転中： • ボタン ボタンを押すと、能力が１レベルずつ降下/上昇します。 セレクトモード時： • ボタンを押すと、カーソルが１つずつ左/右に移動します。 ＯＦＦボタン 運転を停止します。 ＯＦＦボタンを長押し（３秒以上）すると、登録さ... -
Page 16: 脱着フランジ（オプション
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 2.5 脱着フランジ（オプション） 脱着フランジは、使用する吸気配管に適したサイズのものを使用してください。 フランジ径（mm） 品番 φ38 FRJ-D-38-35-108 φ50 FRJ-D-50-35-108 φ65 FRJ-D-65-35-108 Φ75（標準） FRJ-D-75-35-108 2.6 リモートケーブル（オプション） 2.6.1 リモートコントロールについて リモートケーブル（オプション）を使用すると、周辺機器と連動した遠隔操作が可能になります。 • リモートケーブル： MT-173-8（3m） • 遠隔操作内容： 運転ON/OFF、能力レベル（風量）変更 リモートケーブル 差込口 2.6.2 リモート操作内容 <リモート操作で運転ＯＮ/ＯＦＦする場合> ④ピンと⑧ピンを短絡します。詳細は「2.6.4」を参照してください。 • ①ピンを短絡： 運転ON • ①ピンを短絡しない： 運転OFF <本機側の操作で運転ＯＮ/ＯＦＦして信号を取り出す場合>... -
Page 17: 標準接続図
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 2.6.3 標準接続図 2 仕様および外観... - Page 18 集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 接続例 ＜①、④ピン（入力）＞ 集塵機側 客先装置側 電圧を印加しないで ください。 ①または④ピン ⑧ピン ＜②ピン（アナログ出力）＞ 集塵機側 客先装置側 出力電圧：+1～5V±0.2V 計測器側 ②ピン モニタ ⑧ピン ￥ ＜③、⑤、⑥ピン（オープンコレクタ出力）＞ 集塵機側 客先装置側 定格を超えないように （最大定格：50V） 保護回路を追加してく ださい。 負荷 ③または⑤または ⑥ピン 100mA 以下 ⑧ピン 推奨 DC 電圧・電流：最大定格 1/2 以下 ＜⑦ピン（入力）＞ 集塵機側...
-
Page 19: ピンアサイン
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 2.6.4 ピンアサイン ピン 線色 信号名称 内容 番号 黒 ① 運転入力信号 遠隔信号 ④と⑧を短絡後、①を短絡して運転を開始し （※1） （入力） ます。 赤/白 ④ 遠隔操作切替信号 ④と⑧を短絡し、リモート操作に移行します。 （※1） 短絡すると、ＡＴ３パネルの通常操作はできま せん。 黄 ⑦ 能力レベル変更 ⑦と⑧の間で、0～5Ｖの電圧を印加し、能力 （※2） レベルを変更します。（下表参照） 黄/白 ⑧ － 黒/白 ② 運転圧力信号 出力信号 現在の運転圧力を出力します。 アナログ信号：... -
Page 20: 通信機能（オプション
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 2.7 通信機能（オプション） 通信ボードセット（型式：RS-485またはRS-EN）を使用すると、運転ON/OFFや能力レベル変更 などの制御、目詰まりや圧力不足などの情報の読み出しができます。 詳細は別冊「AT3通信仕様書」を参照してください。 2.7.1 ＲＳ－４８５通信ボードセット RS-485通信ボードの詳細は、取扱説明書を参照してください。 2.7.2 イーサネット通信用ＬＡＮボードセット イーサネット用LANボードの詳細は、取扱説明書を参照してください。 「Com Setting」（通信フォーマット設定モード）の設定内容については、 重 要 別冊「AT3 通信仕様書」を参照してください。 2 仕様および外観... -
Page 21: 設置環境
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 3 設置 3.1 設置環境 使用上の安全および本機の性能を十分に発揮させるため、下記の条件を満たす場所に設置してく ださい。 電源 過電圧カテゴリーが区分Ⅱの電源で使用してください。 CBA-500AT3-HI(-V1) 型式 /-UL1 -CE/-UL2 ※ 100V 単相 電圧 200V 単相 220-230V 単相 100-115V 単相(UL1) ※ 100-115Vの地域で使用できます。 温度・湿度 • 温度： 0℃～40℃ • 湿度： 80％RH以下の範囲（ただし、結露のないこと） 周囲条件 装置は屋内の以下の条件を満たす場所に設置してください。 • 海抜1000m以下の標高の場所 •... -
Page 22: 設置方法
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 3.2 設置方法 1. 設置作業時は必ず電路遮断してください。 電源がオンの状態で作業すると、感電する恐れがあります。 2. 装置は、環境条件を満足する場所に設置してください。 守られなかった場合は、思わぬ事故につながる恐れがあります。 装置の質量に十分耐え、水平位置を保てる場所に据え付けます。 排気口の周囲は塞がないでください。 排気口が塞がれていると、吸引力が弱まり十分に冷却できません。 モーター焼けや電気・電子部品が故障する恐れがあります。 <設置スペース> 排気口の周囲は100mm以上のスペースが必要です。 2. 操作パネルの保護フィルム、脚およびフランジの養生テープをはがします。 保護フィルム 吸込口（脱着フランジ） 100mm 以上 操作パネル 養生テープ 脚 3 設置... -
Page 23: 配線、配管
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 3.3 配線、配管 配線、配管作業時は必ず電路遮断してください。 電源がオンの状態で作業すると、感電する恐れがあります。 3.3.1 配線 1. ケーブルを無理に曲げたり、引っ張ったりしないでください。 火災や感電の恐れがあります。 2. 装置の仕様と異なる電源で使用しないでください。 装置が破損する恐れがあります。 電源ケーブルをコンセントに差し込む際は、必ずアース接地をしてくだ さい。 アース接地をしないと、漏電した場合に感電する恐れがあります。 電源ケーブルは、タコ足配線をしないでください。 電圧の降下により故障する恐れがあります。 装置の電源インレットに、電源ケーブルを接続します。 2. １次電源に電源ケーブルを接続します。 １次電源 アース 電源インレット 電源ケーブル 3 設置... -
Page 24: 絶縁シートの取外し
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 3.3.2 絶縁シートの取外し 装置内部の絶縁シートを以下の手順ではがします。 吸気側フィルター室のパッチン錠を解除し、吸気側フィルター室を開きます。 2. 主電源スイッチをONにします。 3. 電池ボックスのカバーから出ている絶縁シートを引き抜きます。 本体を通電せずに絶縁シートを引き抜くと、著しく電池が消耗する ことがあります。 4. 吸気側フィルター室を閉じ、パッチン錠で固定します。 電池ボックス 絶縁シート 3.3.3 配管 使用中の脱着フランジに適さないサイズの配管に変更する場合は、脱着フラ 重 要 ンジを交換する必要があります。当社までご連絡ください。 吸気配管（お客様手配）を以下の手順で接続します。 吸込口に脱着フランジを取り付けます。 2. 脱着フランジを時計回りに回し固定します。 3. 吸込口の脱着フランジに配管を接続します。 4. 配管をホースバンドなどで固定します。 脱着フランジ ホースバンド 吸込口 配管 3 設置... -
Page 25: 始業前点検
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 4 運転 本章では、装置の運転方法について説明します。 作業前に本章と「1.3」（P8）をよく読み、十分に理解してから作業してください。 装置の運転中は、装置を移動しないでください。 停電や装置が意図せず停止した場合は、電源を遮断してください。 装置が不意に動き出すと、事故につながる恐れがあります。 4.1 始業前点検 項目 チェック フィルター室は完全に閉じている。 吸込口は塞がれていない。 排気口は塞がれていない。 装置の周囲に引火性物質はなく、吸引も行わない。 ガソリン、シンナー、ベンジン、灯油、塗料など • 装置の周囲に爆発性粉塵はなく、吸引しない。 アルミニウム、マグネシウム、チタン、亜鉛、ニッケル、コバルト、小麦粉など • 装置の周囲で火花を含む粉塵を発生させる作業は行われておらず、吸引 も行わない。 高速切断機、グラインダー、溶接機などを使用する作業 • 装置の周囲に火種はなく、吸引も行わない。 たばこ、油、液体の薬品など • 装置の周囲に水や液体はなく、吸引も行わない。 40℃以上の粉塵はない。 使用場所の雰囲気温度は 0～40℃の範囲内である。 配管に異常はないか。（異物などが詰まっていないか。） 各種エラー表示が出ていないか。 4 運転... -
Page 26: 装置の起動
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 4.2 装置の起動 ３分以上のインターバルをおいて、ＯＮ/ＯＦＦ操作を行ってください。 ３分未満、特に３０秒未満でＯＮ/ＯＦＦを繰り返すと故障の原因になります。 ＯＦＦボタンを長押し（３秒以上）すると、登録されている初期圧がクリアされ メ モ ます。 主電源スイッチをONにします。 2. ディスプレーにプログラムバージョンと通 ディスプレー 信用のID番号が表示されていることを確 認します。 Ver*.** ID.** 3. 操作パネルの[ON]を押し、装置の運転を 開始します。 4. 正常に動作していることを確認します。 能力レベルランプ • 異常音がない • 吸引が適切である 5. 能力レベルランプを確認し、必要とする吸 引能力が異なる場合は[ ]で吸引レベルを設定します。 ※ リモート接続の際は、操作パネルは操作できません。 4.3 装置の設定 装置を初めて起動した場合は、以下の設定を行ってください。 • 初期圧の登録：... -
Page 27: 設定/確認
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 5 設定/確認 操作パネルでは、装置の各種設定およびエラー履歴の確認ができます。 5.1 操作パネルの画面遷移 5.1.1 各種モードの画面遷移 通常モード 主電源スイッチ セレクトモード 停止中 [MODE SELECT] 押し 初期圧登録削除 5.2.2 [OFF] [OFF] [ON] ３秒押し 初期圧登録 運転中 5.2.1 [ENTER] ３秒押し 5.1.2 装置情報の確認（運転ＯＦＦ） 運転OFF時に[ ]を押すと、装置情報が確認できます。 プログラムバージョン、 Ver*.** ID.** ＲＳ－４８５通信用局番 Battery ***% 電池残量 Date: ****/**/** 日付... -
Page 28: 運転状態の確認（運転Ｏｎ
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 5.1.3 運転状態の確認（運転ＯＮ） 運転ON時に[ ]を押すと、運転状態が確認できます。 **.**kPa 外部圧 **.**kPa 吸込圧 **.**kPa 差圧 **.**kPa 排気圧 Blower ***.* C ブロワー周辺温度 Motor ******rpm ブロワー回転数 積算稼働時間（リセット可） リセット後からの稼働時間を Runtime ******h 表示します。 「5.3.5」参照 実働時間（リセット不可） Total ******h トータルの稼働時間を表示します。 5 設定/確認... -
Page 29: 初期圧の登録/削除
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 5.2 初期圧の登録/削除 装置を初めて起動するときは、初期圧を必ず登録してください。 • 初期圧が未登録の状態で運転すると「初期圧力未登録警告（WARN6）」が発 重 要 生します。 １次/２次フィルターの交換や配管を変更したときは、初期圧を再登録してくだ • さい。 初期圧登録を行なうと、登録した差圧からフィルター目詰まりによる風量低下の判定ができます。 風力が低下すると、風量不足（WARN4）としてお知らせします。 5.2.1 初期圧の登録 「4.2」を参照し、装置の運転を開始しま す。 2. 操作パネルの[ENTER]を3秒間長押し します。 3. ディスプレーに「Initial DP Get Y」と 表示されたら[ENTER]を押します。 Initial DP Get Y 初期圧の取得動作が開始します。登録 が完了するまで、待機してください。 ※ 初期圧を更新しない場合は、 [MODE SELECT]を押してください。 <登録動作>... -
Page 30: 初期圧の削除
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 5.2.2 初期圧の削除 操作パネルの[OFF]を押し、装置の運転 を停止します。 2. [OFF]を3秒間長押しします。 3. ディスプレーに「Initial DP Clr Y」と表 示されたら[ENTER]を押します。 Initial DP Clr Y ※ 初期圧の削除を中止する場合は、[MODE SELECT]を押してください。 4. 初期圧が削除されると、ディスプレーに 「Initial DP Clr」と表示され停止状態に Initial DP Clr 戻ります。 5 設定/確認... -
Page 31: 各種設定
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 5.3 各種設定 5.3.1 各設定モードの表示 各種モードはモードセレクト画面より表示します。 操作パネルの[OFF]を押し、装置の運転 を停止します。 2. [MODE SELECT]を押します。 3. [ ]を押して、表示したいモードを 選択し、[ENTER]を押します。 <選択内容> • Com Setting： 通信フォーマット設定モード • Volume Down ST： 風量不足お知らせタイミング設定 モード • Other Setting： その他の設定モード – 日時の設定 – 積算稼働時間リセット – 設定データの初期化 • Error Data：... -
Page 32: 通信フォーマットの設定
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 5.3.2 通信フォーマットの設定 通信フォーマットの設定については、各通信ボードの取扱説明書を参照してください。 5.3.3 風量不足お知らせタイミングの設定 風量不足お知らせタイミングは、初期圧を設定すると自動的に設定されます。 風量不足お知らせタイミング設定モードでは、風量不足警告（WARN4）を表示させるタイミン グを任意に変更できます。 • 設定範囲： 30～70%（5段階切替） • 初期設定値： 50％ 「5.3.1」を参照し、「Volume Down ST」を表示します。 2. 現在の設定値を確認します。 <表示例> 3:Down to 50% 設定値が50%のときの場合「3:Down to 50%」を表示します。 3. 設定値を変更する場合は、[ ]を 押して、設定値を選択します。 <風量不足お知らせのタイミング> • 設定値を下げる： 遅くなる • 設定値を上げる： 早くなる... -
Page 33: 日時の設定
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 5.3.4 日時の設定 日付と時刻を設定します。 「5.3.1」を参照し、「Other Setting」を表示します。 2. 「Time Adjust」が表示されていること を確認し、[ENTER]を押します。 Time Adjust 3. 日付を以下の手順で設定します。 Date: ****/**/** a. [ ] を 押 し て 年 を 設 定 し 、 [ENTER]を押します。 b. [ ] を 押 し て 月 を 設 定 し 、 [ENTER]を押します。... -
Page 34: 積算稼働時間のリセット
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 5.3.5 積算稼働時間のリセット 積算稼動時間をリセットします。 「5.3.1」を参照し、「Other Setting」を表示します。 2. [ ] を 押 し て 、 「 Runtime Reset」を選択します。 Runtime Reset 3. [ENTER]を押します。 4. ディスプレーに「Reset Runtime Y」と 表示されたら[ENTER]を押します。 Reset Runtime Y 積算稼働時間がリセットされます。 ※ 積算稼動時間のリセットを中止する場合 は 、 [MODE SELECT] を 押し て く ださ い。... -
Page 35: 設定値の初期化
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 5.3.6 設定値の初期化 設定値の初期化を実行すると、以下の項目が初期化されます。 • 通信フォーマット： 初期設定値 • 風量不足お知らせタイミング： 初期設定値 • 積算稼動時間： リセット 「5.3.1」を参照し、「Other Setting」を表示します。 2. [ ]を押して、「Setting Reset」 を選択します。 Setting Reset 3. [ENTER]を押します。 4. ディスプレーに「1：YES」と表示されたら [ENTER]を押します。 1:YES 5. ディスプレーに「1：START」と表示され たら[ENTER]を押します。 1:START 設定値が初期化されます。 ※ 設 定 値 の 初 期 化 を 中 止 す る 場 合 は 、 [MODE SELECT]を押してください。... -
Page 36: エラー履歴の確認
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 5.3.7 エラー履歴の確認 エラー履歴モードでは、装置起動後のエラー履歴が4件まで確認できます。 エラー履歴は主電源スイッチをOFFにするとクリアされます。 「5.3.1」を参照し、「Error Data」を表示します。 2. エラー履歴を確認します。 件数：エラーNo. エラー履歴では、発生したエラーNoと発 2：ERR04 生時の積算稼動時間が表示されます。 <複数のエラーが記録されている場合> エ ラー No. の 左側 に 件 数 が表 示 さ れ ま す。 1:WARN4 ]を押すとエラー内容が切り替 わります。 3. [MODE SELECT]を押して、通常モード に戻ります。 5 設定/確認... -
Page 37: 保守・点検
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 6 保守・点検 6.1 装置の清掃 清掃時は必ず、電源コードを抜くなど、電路を遮断してください。 電源がオンの状態で作業すると、感電するおそれがあります。 1. 洗剤や薬品は使用しないでください。 2. アルコールを装置に直接かけないでください。 装置の外側を、柔らかい布で拭きます。 汚れが落ちない場合は、アルコールで湿らせた布で拭き取ってください。 2. パッチン錠を解除し、吸気側フィルター室を開きます。 3. ２次フィルター、１次フィルターを取り外します。 4. 吸込側フィルター室内を掃除機などで清掃します。 5. １次フィルター、２次フィルターを取り付けます。 6. 吸気側フィルター室を閉じ、パッチン錠で固定します。 6 保守・点検... -
Page 38: 部品交換時期
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 6.2 部品交換時期 名称 交換時期 参照 １次フィルター 警告「WARN２」、「WARN4」が表示されたとき 6.3.1 ２次フィルター １次フィルター交換後、圧力が回復しないとき 6.3.2 排気フィルター 警告「WARN5」が表示されたとき 6.3.3 ボタン電池 警告「WARN7」が表示されたとき ヒューズ 過電流によりヒューズが切れたとき ブロワー 主電源スイッチ 基本的に交換しないでください。 電源インレット お客様側で交換した場合は、保証対象外となります。 操作パネル、メイン基板 電源中継基板 6.3 フィルターの交換 交換作業時は必ず、電源コードを抜くなど、電路を遮断してください。 電源がオンの状態で作業すると、感電するおそれがあります。 フィルターは正しく取り付けてください。 フィルターに異常がある状態で運転すると、ブロワー内へ異物が混入し、故 障する恐れがあります。 6.3.1 １次フィルターの交換 フィルターが目詰まりすると「WARN２」、「WARN4」の警告が表示されます。 １次フィルターを交換してください。 １次フィルターの交換は、吸気側フィルター室を開くことができる十分なス... -
Page 39: ２次フィルターの交換
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 3. １次フィルターを取り外します。１次フィルターは吸気側フィルター室のフランジに、フィル ター紙パッキン部を差し込んで付けています。 １次フィルター ４. 新しい１次フィルターを取り付け、２次フィルターを元通りに取り付けます。 6. 吸気側フィルター室を閉じ、パッチン錠で固定します。 7. 初期圧を登録します。（5.2.1） 6.3.2 ２次フィルターの交換 １次フィルター交換後、圧力が回復しない場合は２次フィルターを交換してください。 ２次フィルターの交換は、吸気側フィルター室を開くことができる十分なス 重 要 ペースがある場所で行ってください。 パッチン錠を解除し、吸気側フィルター室を開きます。 2. ２次フィルターを取り外します。 パッチン錠 ２次フィルター ２次フィルターが取り外しにくい場合は吸気側フィルター室と２次フィルター メ モ のスキマ（左右）にマイナスドライバーを差し込んで取り外してください。 吸気側フィルター室は、本体から取り外すことができます。 3. 新しい２次フィルターにOリングが取り付けられていることを確認します。 4. 新しい２次フィルターを取り付けます。 5. 吸気側フィルター室を閉じ、パッチン錠で固定します。 6. 初期圧を登録します。（5.2.1） 6 保守・点検... -
Page 40: 排気フィルターの交換
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 6.3.3 排気フィルターの交換 警告「WARN5」が表示された場合は排気フィルターを交換してください。 重 要 交換作業は十分なスペースがある場所で行ってください。 排気口扉のパッチン錠を解除し、排気口扉を取り外します。 排気フィルター パッチン錠 排気口扉 2. 排気フィルターを取り出します。 3. 新しい排気フィルターにOリングが取り付けられていることを確認します。 V1仕様の場合は、排気HEPAフィルターのため、Oリングはありません。 4. 新しい排気フィルターを取り付けます。 フィルターの取り付け時は、裏・表を間違えないでください。 フィルター格子の枠が排気側です。 Ｖ１仕様の場合は、側面の矢印が排気側になるよう取り付けてください。 5. 排気口扉を取り付け、パッチン錠で固定します。 6 保守・点検... -
Page 41: ボタン電池の交換
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 6.4 ボタン電池の交換 本機で使用しているボタン電池のケースは、ＣＲ２４７７サイズ用です。 • CR２４７７以外のボタン電池は使用しないでください。 電池交換は、本体を通電した状態で行ってください。 • 通電しない状態で交換した場合、日付はリセットされます。 • 電池の交換は、１次フィルター室を開くことができる十分なスペースがある場所 重 要 で行ってください。 ボタン電池が切れると「WARN7」の警告が表示されます。 ボタン電池を交換してください。 • ボタン電池： CR2477 • 電池寿命： 約２年 主電源スイッチをONにします。 電池カバー 2. パッチン錠を解除し、吸気側フィルター室を開きます。 3. 電池カバーのねじ（２か所）を緩め、電池カバーを取り外します。 ねじ 爪 4. 電池ボックスの爪を外側に押し、ボタン電池を取り外します。 5. 新しいボタン電池を取り付けます。 ボタン電池 本体を通電せずに 電 池 を 交 換 す る と、... -
Page 42: ヒューズの交換(Ｎｒｔｌ認証品を除く)
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 6.5 ヒューズの交換(ＮＲＴＬ認証品を除く) 交換作業時は必ず、電源コードを抜くなど、電路を遮断してください。 電源がオンの状態で作業すると、感電するおそれがあります。 内部機器のトラブルによる過電流でヒューズが切れたときは、ヒューズを交換してください。 交換するヒューズは当社指定品になります。 マイナスドライバーのような先の細いものを差し込み、ヒューズボックスを引き出します。 ヒューズ ボックス 2. ヒューズを取り外します。 3. 新しいヒューズを取り付けます。 • 指定ヒューズ： Littelfuse 218シリーズ [250V 10A] ヒューズ 4. ヒューズボックスを元に戻します。 ヒューズ ボックス 6 保守・点検... -
Page 43: ヒューズの交換(Ｎｒｔｌ認証品のみ)
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 6.6 ヒューズの交換(ＮＲＴＬ認証品のみ) 交換作業時は必ず、電源コードを抜くなど、電路を遮断してください。 電源がオンの状態で作業すると、感電するおそれがあります。 内部機器のトラブルによる過電流でヒューズが切れたときは、ヒューズを交換してください。 交換するヒューズは当社指定品になります。 安全カバーの上側のねじ（１か所）を緩め、安全カバーをずらし ます。 ※安全カバーの後ろに挟んであるスペーサーを失くさないよ うに注意して下さい 安全カバー 2. 「6.5」に従って、ヒューズを交換します。 3. 安全カバーの後ろにスペーサーを挟んでから、ねじ止めします。 スペーサー スペーサーを 挟み込む 6 保守・点検... -
Page 44: トラブルシューティング
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 7 トラブルシューティング エラー（ＥＲＲ）および警告（WARN）が発生すると、操作パネルの異常ランプが点灯/点滅し、ディスプレー に表示データとエラーNo.が交互に表示されます。 「7.1」を参照し、対処してください。 エラー/警告が発生しない不具合の場合は、「7.3」を参照し、対処してください。 7.1 エラー/警告が発生した場合（ERR/WARN） エラー（ERR）/警告（WARN）が発生すると、操作パネルの異常ランプが点灯/点滅し、ディスプ レーに表示データとエラーNo.が交互に表示されます。 エラー/警告内容を確認し、対処してからエラー/警告をリセットしてください。 エラー発生中の装置 • 運転を継続するエラー/警告の場合： すべてのボタンが有効です。 • 運転を停止するエラー/警告の場合： [ON]が無効になります。 エラー/警告を解除するまで運転は再開できません。 エラー発生時の対処 ディスプレーに表示されるエラーNo.を確認 します。 ERR04 <複数のエラーが発生している場合> 優先順位の高いものが表示されます。 2. 「5.3.1」を参照し、「Error Data」を表示し ます。 2：ERR04 <複数のエラーが発生している場合> エラーNo.の左側に件数が表示されます。 3. 複数のエラーが発生しているときは、[ 1:WARN4 ]を押して、すべてのエラーNo.を確認し ます。... -
Page 45: エラー・警告一覧
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 7. ディスプレーに「ERROR CLEAR Y」と表示 されたら[ENTER]を押します。 ERROR CLEAR Y エラー/警告が解除されます。 ＷＡＲＮ６とＷＡＲＮ７は、一度警告を解除すると、主電源スイッチを入れ直 重 要 すまで警告表示されません。 7.2 エラー・警告一覧 異常ランプ点滅： 運転継続 異常ランプ点灯： 運転停止 優先 異常 名称 原因 対処 順位 ランプ ERR03 回転数異常 モ ー タ ー の 回 転 数 が 下 点滅... -
Page 46: 故障かなと思ったら
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 7.3 故障かなと思ったら 7.3.1 ディスプレーが表示しない 原因 対処 参照 電源がＯＮになっていない 主電源スイッチをＯＮにしてください。 ヒューズが切れている ヒューズを交換してください。 上記のいずれも該当しなかっ 直ちに装置を停止し当社までご連絡ください。 – た場合 7.3.2 ブロワーが起動しない、運転中に突然停止した 原因 対処 参照 パッチン錠が外れている パッチン錠で確実に固定してください。 – １次/２次フィルターが取り付け １次/２次フィルターを正しく取り付けてくださ られていない い。 過負荷により停止した 1. 以下の点検をし、問題がある場合は対処し – • 異常温度により停止した てください。 • 排気口/吸引口は塞がっていないか •... -
Page 47: ブロワーが異常振動している
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 7.3.5 ブロワーが異常振動している 原因 対処 参照 ブロワー内へ異物が混入した 直ちに装置を停止し当社までご連絡ください。 – ブロワーの軸受けが破損した 直ちに装置を停止し当社までご連絡ください。 – 7 トラブルシューティング... -
Page 48: 消耗品リスト
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 8 付録 8.1 消耗品リスト ※1 品名 交換周期 品番 １次フィルター １～３か月 FB-30 ２次フィルター ３～６か月 CHF-3030-50 排気フィルター CHF-3030-50 ６～１２か月 ※2 排気ＨＥＰＡフィルター HEP-3030-69 ※１ 交換周期はお客様の使用頻度環境、吸い込み濃度（材質と成分）により異なります。 ※2 V1仕様の場合 8.2 電気回路図 8.2.1 CBA-500AT3-HI(-T/-CE) CBA-500AT3-HI（-T/-CE） 8 付録... -
Page 49: Cba-500At3-Hi(-Ul1/-Ul2)
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 8.2.2 CBA-500AT3-HI(-UL1/-UL2) CBA-500AT3-HI（-UL1/-UL2） 8 付録... -
Page 50: 海外規格対応
集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 8.3 海外規格対応 8.3.1 ＥＵ規格（ＥＣ適合宣言書） 8 付録... - Page 51 集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 8.3.2 ＵＬ/ＣＳＡ規格（ＭＥＴ認定証） 8 付録...
- Page 52 集塵機取扱説明書 設置・メンテナンス編 [文書番号] CIM-20002-01 MEMO...
- Page 53 集塵機 取扱説明書 設置・メンテナンス編 第 1 版:2022.09.29 文書番号:CIM-20002-01 発行元:チコーエアーテック株式会社 ©2022 （許可なしに転載複製を禁ずる。）...
- Page 54 集塵機 取扱説明書 オペレーター編 CBA-500AT3-HI [文書番号] CIM-21002-01 チコーエアーテック株式会社 CHIKO AIRTEC CO.,LTD...
- Page 55 集塵機取扱説明書 オペレーター編 [文書番号] CIM-21002-01 はじめに このたびは、CBAシリーズ集塵機をお買い上げいただき、誠にありがとうございます。 CBAシリーズ集塵機は、「風の技術」を有効に利用し、コンパクトにまとめた省エネ形のクリーンBOXです。 本書はオペレーター向けに装置の取扱方法を記載しています。 ご使用前に本書をよくお読みいただき、内容を十分に理解してから、正しく使用してください。 • 本書は、必要なときにいつでもご覧になれるよう、お手元で大切に保管してください。 • 本書の内容については万全を期していますが、万一ご不明な点や誤り、お気付きの点がござい ましたら、当社までご連絡ください。 • 本書を紛失または汚損した場合、警告ラベルを損傷した場合は、速やかに当社までご連絡くださ い。 • 記載内容は、改良のため細部において異なることがあります。ご質問などはお気軽に当社まで お問い合わせください。 製品改良のため、本書に記載している仕様の一部を予告なく変更することがあります。 転載・複写について • 本書の著作権は、チコーエアーテック株式会社が所有しています。 • 本書の内容の一部あるいは全部を無断で転載や複写することは固くお断りします。 Copyright © 2022 CHIKO AIRTEC All Rights Reserved はじめに...
- Page 56 集塵機取扱説明書 オペレーター編 [文書番号] CIM-21002-01 安全に関する表示 本取扱説明書の中で、作業者の事故防止と装置の損傷防止などのため、下記に示す絵表示とシグナル ワードによる注意事項などを記載しています。 危険、警告、注意は装置を正しく使用し、所定の性能を得るために必要な情報です。 常に遵守してください。 本文中の表示 表示内容を無視して誤った使い方をしたときに生じる危害や損害の程度を、下記の表示で区分し、説明し ています。 取扱いを誤った場合、死亡または重傷を負う危険な状態が生じることが想定され、かつ危 険発生時の警告の緊急性（切迫の度合）が高い限定的の場合 取扱いを誤った場合、死亡または重傷を負う危険な状態が生じることが想定される場合 取扱いを誤った場合、傷害を負う危険な状態が生じることが想定される場合 取扱いを誤った場合、物的損害のみ生じることが想定される場合 図記号の説明 お守りいただく内容の種類を次の表示で区分し、説明しています。 禁止 装置の取扱いにおいて、その行為を する内容 強制 装置の取扱いにおいて、必ず実行していただく する内容 その他、知っていると役立つ事項などを、次の表示で区別し、説明しています。 重 要 本機の機能を十分に発揮するための情報 メ モ 装置を取扱う上で知っていると役に立つ事項 凡例 参照先 本書内に参照先がある場合は「章番号/節番号」または（章番号/節番号）、（Pページ番号）で表記します。 例) 装置の起動方法については「4.1」を参照してください。 装置を起動します。（4.1） 交換部品を点検します。（P10） 安全に関する表示...
- Page 57 (5) 当社以外の分解、改造、修理による故障 (6) 自然災害や想定外の外的要因による故障 (7) 出荷時の科学、技術水準では予見できない事由による故障 (8) その他、当社の責任に起因しない故障 3. 保証の対象 保証は、当社と最初にご契約した日本国内のお客様に適用されます。 転売後のお客様および日本国外のお客様は保証の対象外となります。 4. 責任の制限 当社は、故障によって生じるいかなる損害に関して、一切の責任を負いかねます。 5. 仕様の変更 改良のため、本書に記載している仕様を予告なく変更することがあります。 6. サービス範囲 技術者派遣の費用は、製品販売価格に含まれていません。 ご希望に応じて、別途相談させていただきます。 アフターサービス 装置に関するお問い合わせは、「型番」「製造番号」「弊社受注番号」をお控えのうえ、当社までご連絡くだ さい。 チコーエアーテック株式会社 〒562-0012 大阪府箕面市白島 2 丁目 27-24 <お問い合わせ先> TEL： 072-720-5151 [受付時間] 9：00～18：00（土日祝休み） FAX： 072-720-5133 URL: https://chiko-airtec.jp/ 保証とアフターサービスについて...
- Page 58 集塵機取扱説明書 オペレーター編 [文書番号] CIM-21002-01 もくじ はじめに ....................1 転載・複写について ..................1 安全に関する表示 ..................2 凡例 ......................2 保証とアフターサービスについて ..............3 1 製品使用上のご注意 ................5 1.1 安全警告表示 ...................... 5 1.2 装置の安全対策 ....................6 1.2.1 装置の非常停止 ............................6 1.3 安全上のご注意 ....................7 1.3.1 各作業に共通のご注意 ........................... 7 1.3.2 運転時のご注意...
-
Page 59: 製品使用上のご注意
集塵機取扱説明書 オペレーター編 [文書番号] CIM-21002-01 1 製品使用上のご注意 1.1 安全警告表示 作業者の事故防止のため、重要安全注意情報として下記の警告ラベルを貼っています。 重 要 警告ラベルが汚損/破損した場合は、速やかに当社までお問い合わせください。 高電圧警告シール 分解禁止シール 高温警告シール 注意喚起シール ＭＥＴ認証ラベル ネームプレート ヒューズ定格ラベル 高電圧警告シール 高温警告シール 分解禁止シール ネームプレート 注意喚起シール ＭＥＴ認証ラベル ヒューズ定格ラベル (ＮＲＴＬ認証品のみ) (ＮＲＴＬ認証品のみ) (ＮＲＴＬ認証品のみ) 1 製品使用上のご注意... -
Page 60: 装置の安全対策
集塵機取扱説明書 オペレーター編 [文書番号] CIM-21002-01 1.2 装置の安全対策 1.2.1 装置の非常停止 装置の異常動作や緊急事態が発生した場合は、主電源スイッチをOFFにして装置を停止してく ださい。 非常停止の実行 主電源スイッチをOFFにします。 装置が即時停止します。 ※ リモート接続の際は、操作パネルは操作できません。 装置の再起動 装置を再起動する前に、必ず異常原因を取り除いてください。 主電源スイッチをONにします。 装置が正常に動作していることを確認してください。 1 製品使用上のご注意... -
Page 61: 安全上のご注意
集塵機取扱説明書 オペレーター編 [文書番号] CIM-21002-01 1.3 安全上のご注意 1.3.1 各作業に共通のご注意 ご使用になる前に取扱説明書をよく読み、十分に理解してから作業してください。 すべての警告および注意を遵守し、正しくご使用ください。 本書に書かれていない方法、目的のために、装置を運転しないでください。 事故につながる恐れがあります。 装置の運転、操作、点検は、必ず訓練を受けた有資格者が行ってください。 許可された作業者に対し、書面化することを推奨します。 装置に直接水をかけないでください。 漏電、感電の恐れがあります。 装置または電気系統に異常が発生した場合は、直ちに電路遮断し、当社までご連 絡ください。 異常がある装置を使用すると、事故につながる恐れがあります。 装置を分解、修理、改造しないでください。 感電や怪我をする恐れがあります。 内部の点検や修理は、お買い上げになった販売店にご連絡ください。 電源コードをコンセントに差し込む際は、必ずアース接地をしてください。 アース接地をしないと、漏電した場合に感電する恐れがあります。 装置の廃棄方法は、自治体のルールに従い、産業廃棄物として適切に処分してく ださい。 1 製品使用上のご注意... -
Page 62: 運転時のご注意
集塵機取扱説明書 オペレーター編 [文書番号] CIM-21002-01 1.3.2 運転時のご注意 粉塵爆発のおそれのない乾いた粉塵の吸引に使用してください。 <爆発性粉塵> アルミニウム、マグネシウム、チタン、亜鉛、コバルト、ニッケル、小麦粉など 引火性、爆発性、腐食物質の霧、煙、ガスが滞留している場所や周囲で、装置の運 転や吸引をしないでください。 ケーブルを無理に曲げたり、引っ張ったりしないでください。 火災や感電の恐れがあります。 装置の運転、操作、点検は、必ず訓練を受けた有資格者が行ってください。 許可された作業者に対し、書面化することを推奨します。 装置に直接水をかけないでください。 漏電、感電の恐れがあります。 装置または電気系統に異常が発生した場合は、直ちに電路遮断し、当社までご連 絡ください。 異常がある装置を使用すると、事故につながる恐れがあります。 装置の運転中は、装置を移動しないでください。 停電や装置が意図せず停止した場合は、電路を遮断してください。 装置が不意に動き出すと、事故につながる恐れがあります。 1 製品使用上のご注意... -
Page 63: 仕様および外観
集塵機取扱説明書 オペレーター編 [文書番号] CIM-21002-01 2 仕様および外観 2.1 装置仕様 CBA-500AT3-HI(-V1) 型式 ／-UL1 -CE／-UL2 モーター軸出力 500W ※1 100V 単相 電圧 200V 単相 220-230V 単相 100-115V 単相(UL1) 電流値 7.9A 5.4A 5.0A 短絡電流定格 100A 周波数 50/60Hz 最大吸込風量 4.2m /min 最大吸込静圧 9.5kPa ※2 騒音値 61-69dB 吸込口（ホース）サイズ... -
Page 64: 装置外観および各部の名称
集塵機取扱説明書 オペレーター編 [文書番号] CIM-21002-01 2.2 装置外観および各部の名称 番号 名称 働き 吸気側フィルター室 １次、２次フィルターを収納します。 吸込口（脱着フランジ） 吸気ダクトを接続します。 排気口扉 排気フィルターを収納します。 操作パネル（ＡＴ３パネル） 本機を操作します。 主電源スイッチ 装置の電源のＯＮ/ＯＦＦを切り替えます。 ヒューズを収納します。 ヒューズボックス ＮＲＴＬ認証品のみ、安全カバーが付いています。 電源インレット 電源ケーブルを接続します。 リモートコネクター リモートケーブル（別売）を接続します。 2 仕様および外観... -
Page 65: 操作パネル（Ａｔ３パネル
集塵機取扱説明書 オペレーター編 [文書番号] CIM-21002-01 2.3 操作パネル（ＡＴ３パネル） 番号 名称 働き 参照 ディスプレー 運転状態や各種設定内容を表示します。 エラー・警告発生時は、エラー・警告 No.を表示します。 能力レベルランプ 能力レベルを緑色のランプで表示します。（レベル１～７） 停止中、運転中： ボタン • ディスプレーの表示内容を切り替えます。 セレクトモード時： • 設定項目の切り替え、設定する数値データを変更します。 異常ランプ エラー発生時に、赤色ランプが点灯/点滅します。 ランプ点灯： 運転を停止するエラーが発生しています。 • ランプ点滅： 運転を継続するエラー、警告が発生しています。 • 運転中： • ボタン ボタンを押すと、能力が１レベルずつ降下/上昇します。 セレクトモード時： • ボタンを押すと、カーソルが１つずつ左/右に移動します。 ＯＦＦボタン 運転を停止します。 OFF ボタンは長押し（３秒以上）しないでくだ... -
Page 66: 始業前点検
集塵機取扱説明書 オペレーター編 [文書番号] CIM-21002-01 3 運転 本章では、装置の運転方法について説明します。 作業前に本章と「1.3」（P7）をよく読み、十分に理解してから作業してください。 装置の運転中は、装置を移動しないでください。 停電や装置が意図せず停止した場合は、電路を遮断してください。 装置が不意に動き出すと、事故につながる恐れがあります。 3.1 始業前点検 項目 チェック フィルター室は完全に閉じている。 吸込口は塞がれていない。 排気口は塞がれていない。 装置の周囲に引火性物質はなく、吸引も行わない。 ガソリン、シンナー、ベンジン、灯油、塗料など • 装置の周囲に爆発性粉塵はなく、吸引も行わない。 アルミニウム、マグネシウム、チタン、亜鉛、ニッケル、コバルト、小麦粉など • 装置の周囲で火花を含む粉塵を発生させる作業は行われておらず、吸引 も行わない。 高速切断機、グラインダー、溶接機などを使用する作業 • 装置の周囲に火種はなく、吸引も行わない。 たばこ、油、液体の薬品など • 装置の周囲に水や液体はなく、吸引も行わない。 40℃以上の粉塵はない。 使用場所の雰囲気温度は 0～40℃の範囲内である。 配管に異常はないか。（異物などが詰まっていないか） 各種エラー表示が出ていないか。 3 運転... -
Page 67: 装置の起動
集塵機取扱説明書 オペレーター編 [文書番号] CIM-21002-01 3.2 装置の起動 ３分以上のインターバルをおいて、ＯＮ/ＯＦＦ操作を行ってください。 ３分未満、特に３０秒未満でＯＮ/ＯＦＦを繰り返すと故障の原因になります。 ＯＦＦボタンは長押し（３秒以上）しないでください。 重 要 登録されている初期圧がクリアされます。 主電源スイッチをONにします。 2. ディスプレーにプログラムバージョンと通 ディスプレー 信用のID番号が表示されていることを確 認します。 Ver*.** ID.** 3. 操作パネルの[ON]を押し、装置の運転を 開始します。 4. 正常に動作していることを確認します。 能力レベルランプ • 異常音がない • 吸引が適切である 5. 能力レベルランプを確認し、必要とする吸 引能力が異なる場合は[ ]で吸引レベルを設定します。 ※ リモート接続の際は、操作パネルは操作できません。 3.3 装置の停止 操作パネルの[OFF]を押し、装置の運転を停止します。 ※ リモート接続の際は、操作パネルは操作できません。 2. -
Page 68: 情報の確認（運転Ｏｆｆ
集塵機取扱説明書 オペレーター編 [文書番号] CIM-21002-01 3.4 ディスプレーの表示内容 3.4.1 情報の確認（運転ＯＦＦ） 運転OFF時に[ ]を押すと、装置情報が確認できます。 プログラムバージョン、 Ver*.** ID.** ＲＳ－４８５通信用局番 Battery ***% 電池残量 Date: ****/**/** 日付 Time: **:**:** 時間 3.4.2 運転状態の確認（運転ＯＮ） 運転ON時に[ ]を押すと、運転状態が確認できます。 **.**kPa 外部圧 **.**kPa 吸込圧 **.**kPa 差圧 **.**kPa 排気圧 Blower ***.* C ブロワー周辺温度 Motor ******rpm ブロワー回転数... -
Page 69: 異常ランプが点灯した場合
集塵機取扱説明書 オペレーター編 [文書番号] CIM-21002-01 3.5 異常ランプが点灯した場合 装置に異常が発生しています。 直ちに装置を停止し、メンテナンス担当者または当社までお問い合わせください。 3 運転... - Page 70 集塵機取扱説明書 オペレーター編 [文書番号] CIM-21002-01 MEMO...
- Page 71 集塵機 取扱説明書 オペレーター編 第 1 版:2022.09.29 文書番号:CIM-21002-01 発行元:チコーエアーテック株式会社 ©2022 （許可なしに転載複製を禁ずる。）...
- Page 72 Dust Collector Instruction Manual for Installation and Maintenance CBA-500AT3-HI Document No.: CIM-20002-01 CHIKO AIRTEC CO., LTD.
-
Page 73: Introduction
Reprinting and Copying • This manual is copyrighted by Chiko Airtec Co., Ltd. • Unauthorized reprinting or copying of part or all of this manual is strictly prohibited. Copyright © 2022 CHIKO AIRTEC All Rights Reserved... -
Page 74: Safety-Related Symbols
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 Safety-Related Symbols This manual contains instructions indicated by the symbols and signal words listed below to prevent worker accidents and damage to the machine. Instructions marked DANGER, WARNING, or CAUTION are information necessary in order to use the machine correctly and to ensure the desired performance. -
Page 75: Warranty And After-Sales Service
Please contact us if you need such service. After-Sales Service For inquiries about the machine, please contact us with the model number, serial number, and sales order number. CHIKO AIRTEC CO., LTD. 2-27-24 Hakunoshima, Minoh city, Osaka 562-0012, Japan Contact Information... - Page 76 Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 Table of Contents 4.3 Configuring the Machine ........25 INTRODUCTION .......... 1 4.4 Stopping the Machine .......... 25 REPRINTING AND COPYING ......1 5 CONFIGURING SETTINGS AND CHECKING SAFETY-RELATED SYMBOLS ......2 INFORMATION ........
- Page 77 8.3 Compliance with International Standards .... 49 8.2 Electrical Circuit Diagram ........47 8.3.1 EU Standards (EC Declaration of Conformity) ....49 8.2.1 CBA-500AT3-HI(-T/-CE) ............. 47 8.3.2 UL/CSA Standards (MET Certificate) ......... 50 8.2.2 CBA-500A3-HI(-UL1/-UL2) ..........48 Table of Contents...
-
Page 78: Precautions For Using The Product
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 1 Precautions for Using the Product Safety Warning Labels The warning labels shown below are attached to the machine to provide important safety information that helps prevent worker accidents. Important If a warning label is defaced or damaged, please contact us immediately. -
Page 79: Safety Measures For The Machine
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 1.2 Safety Measures for the Machine 1.2.1 Stopping the Machine in an Emergency If the machine malfunctions or an emergency occurs, turn off the main power switch to stop the machine. -
Page 80: Safety Precautions
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 Safety Precautions 1.3.1 General Precautions WARNING Carefully read this manual and fully understand all instructions before beginning work. Observe all warnings and cautions and use the machine correctly. Do not operate the machine in a manner or for a purpose not specified in this manual. Doing so may result in an accident. -
Page 81: Precautions For Installation
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 WARNING Consider the weight and center of gravity while securing the machine. 1. During transportation, keep the machine vertical and secure it to prevent it from tipping over. 2. Keep the machine horizontal while hoisting it, and lower it slowly to avoid shocks. During hoisting, never allow anyone under the suspended load. -
Page 82: Precautions For Operation
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 1.3.4 Precautions for Operation WARNING Use the machine to suck up non-explosive dry dust. Explosive dust: Aluminum, magnesium, titanium, zinc, cobalt, nickel, wheat flour, etc. Do not operate the machine or perform suction in or around areas with stagnant fog, smoke, or gas containing flammable, explosive, or corrosive substances. -
Page 83: Specifications And Appearance
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 2 Specifications and Appearance 2.1 Machine Specifications CBA-500AT3-HI(-V1) Model ／-UL1 -CE／-UL2 Motor shaft power 500W 100V, single phase 220–230V, Voltage 200V, single phase 100–115V, single(UL1) single phase Current value 7.9A... -
Page 84: Exterior Features
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 2.2 Exterior Features Name Function Intake filter chamber Contains primary and secondary filter. Suction port Connect an intake duct. (removable flange) Exhaust door Contains the exhaust filter. Snap locks Lock the exhaust door. -
Page 85: Items Included
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 2.3 Items Included 100V 220–230V(for Model -CE) 200V(for Model -T) CE specification only 100-115V(for Model -UL1) 220-230V(for Model -UL2) Name Function Primary filter Collects and adsorbs dust and fumes. Secondary filter Protects electrical and electronic components from dust. -
Page 86: Control Panel (At3 Panel)
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 2.4 Control Panel (AT3 Panel) Name Function Display Displays operating status and various settings. Also displays an error or warning number when an error or warning has occurred. Suction level The suction level is indicated by green lights. -
Page 87: Removable Flanges (Optional)
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 2.5 Removable Flanges (Optional) Use removable flanges of the appropriate size for the intake pipe to be used. Flange Diameter (mm) Part Number ⌀38 FRJ-D-38-35-108 ⌀50 FRJ-D-50-35-108 ⌀65 FRJ-D-65-35-108 ⌀75 (standard) FRJ-D-75-35-108 2.6 Remote Cable (Optional) -
Page 88: Standard Connection Diagram
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 2.6.3 Standard Connection Diagram Dust collector side Customer’s equipment side Relay Fault output signal Internal circuit Relay Operation output signal ON during operation Relay Filter clogging output signal Output voltage: +1 to 5 V Operating pressure signal Applied voltage: +1 to 5 V... - Page 89 Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 Connection Examples Pins 1 and 4 (input) Dust collector side Customer’s equipment side Do not apply voltage. Pin 1 or 4 Pin 8 Pin 2 (analog output) Dust collector side Customer’s equipment side Measuring...
-
Page 90: Pin Assignment
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 2.6.4 Pin Assignment Wire Color Signal Name Description Black Operation input Remote Short-circuit pins 4 and 8 and then short- signal signal(*1) circuit pin 1 to start operation. (input) Red/white Remote control Short-circuit pins 4 and 8 to switch to... -
Page 91: Communication Feature (Optional)
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 2.7 Communication Feature (Optional) The communication board set (model: RS-485 or RS-EN) can be used to operate or stop the machine, change the suction level, and otherwise control the machine. It also allows you to read out information indicating problems such as clogging and insufficient pressure. -
Page 92: Installation
To ensure safety during use and to maximize the performance of the machine, install it in a location that meets the conditions below. Power Supply Use a power supply rated for Overvoltage Category II. CBA-500AT3-HI(-V1) Model /-UL1 -CE/-UL2 100V, single phase 200V, single phase 220–230V, single phase... -
Page 93: How To Install The Machine
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 3.2 How to Install the Machine 1. Be sure to shut off the power before installation. Failure to do so may cause electric shock. WARNING 2. Install the machine in a location that meets environmental requirements. Failure to do so may result in unexpected accidents. -
Page 94: Wiring And Piping
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 3.3 Wiring and Piping Be sure to shut off the power before wiring or piping work. Failure to do so may cause electric shock. WARNING 3.3.1 Wiring 1. Do not bend or pull any cables too hard. Doing so may cause fire or electric shock. -
Page 95: Removing The Insulation Strip
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 3.3.2 Removing the Insulation Strip Follow the steps below to remove the insulation strip inside the machine. Release the snap locks on the Intake filter chamber and open the chamber. Turn on the main power switch. -
Page 96: Operation
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 4 Operation This chapter describes how to operate the machine. Before you begin, carefully read this chapter and “1.3” (p.8), and fully understand all instructions. Do not move the machine while it is in operation. If the power fails or the machine stops unexpectedly, shut off the power. -
Page 97: Starting The Machine
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 4.2 Starting the Machine After the machine is turned off, wait at least 3 minutes before turning it back NOTE Turning it back on within 3 minutes, especially within 30 seconds, can cause the machine to malfunction. -
Page 98: Configuring Settings And Checking
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 5 Configuring Settings and Checking Information The control panel allows you to configure various machine settings and check the error history. 5.1 Screen Transitions on the Control Panel 5.1.1 Screen Transitions for Different Modes Normal Mode Machine... -
Page 99: Checking Operating Status (During Operation)
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 5.1.3 Checking Operating Status (During Operation) Press [ ] during operation to check operating status. OP **.**kPa External pressure SP **.**kPa Suction pressure DP **.**kPa Differential pressure EP **.**kPa Exhaust pressure Blower ***.* C Blower ambient temperature... -
Page 100: Registering And Clearing Initial Pressure
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 5.2 Registering and Clearing Initial Pressure • When starting the machine for the first time, be sure to register the initial pressure. Operating the machine without registering initial pressure will cause the “WARN6” Important warning (initial pressure not registered) to appear. -
Page 101: Clearing The Initial Pressure
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 5.2.2 Clearing the Initial Pressure Press [OFF] on the control panel to stop the machine. Press and hold [OFF] for 3 seconds. When the display shows “Initial DP Clr Y”, press [ENTER]. -
Page 102: Configuring Settings
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 5.3 Configuring Settings 5.3.1 Displaying Setup Modes You can display each mode from the Mode Select screen. Press [OFF] on the control panel to stop the machine. Press [MODE SELECT]. Press [ ] to select the mode you want to display, and press [ENTER]. -
Page 103: Configuring Communication Format Settings
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 5.3.2 Configuring Communication Format Settings For information on configuring communication format settings, refer to the instruction manual for the appropriate communication board. 5.3.3 Setting When to Display Insufficient Airflow Notifications The insufficient airflow notification timing is set automatically when the initial pressure is set. -
Page 104: Setting The Date And Time
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 5.3.4 Setting the Date and Time Follow the steps below to set the date and time. Display [Other Setting] by referring to “5.3.1”. Check that [Time Adjust] is displayed, and press [ENTER]. -
Page 105: Resetting The Cumulative Operating Hours
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 5.3.5 Resetting the Cumulative Operating Hours Follow the steps below to reset the cumulative operating hours. Display [Other Setting] by referring to “5.3.1”. Press [ ] to select [Runtime Reset]. Runtime Reset Press [ENTER]. -
Page 106: Initializing Settings
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 5.3.6 Initializing Settings Performing this procedure initializes the settings for the following items: • Communication format: Default • Insufficient airflow notification timing: Default • Cumulative operating hours: Reset Display [Other Setting] by referring to “5.3.1”. Press [ ] to select [Setting Reset]. -
Page 107: Checking The Error History
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 5.3.7 Checking the Error History In Error History mode, you can view a log of up to four errors that have occurred since the machine was started. The error history is cleared when the main power switch is turned off. Display [Error Data] by referring to “5.3.1”. -
Page 108: Maintenance And Inspection
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 6 Maintenance and Inspection 6.1 Cleaning the Machine Always unplug the power cord to shut down the electric path before cleaning. Otherwise, it may cause electric shock. WARNING 1. Do not use detergents or chemicals. NOTE 2. -
Page 109: When To Replace Parts
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 6.2 When to Replace Parts Name When to Replace When the “WARN2” or “WARN4” warning is Primary filter 6.3.1 displayed When the pressure fails to recover after the Secondary filter 6.3.2 primary filter is replaced Exhaust filter... -
Page 110: Replacing The Secondary Filter
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 Remove the primary filter. The primary filter has a filter paper packing section inserted into the flange of the intake filter chamber. Primary filter Install the new primary filter and install the secondary filter back in place. Close the intake filter chamber and lock it with the snap locks. -
Page 111: Replacing The Exhaust Filter
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 6.3.3 Replacing the Exhaust Filter If the “WARN5” warning is displayed, replace the exhaust HEPA filter and activated carbon cassette. Important Perform replacement in a location with sufficient space. Release the snap locks on the exhaust port cover and then remove the cover. -
Page 112: Replacing The Button Battery
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 6.4 Replacing the Button Battery • The button battery case is designed for CR2477 size. Do not use any button battery other than CR2477. • Make sure that the machine is powered on when replacing the battery. CAUTION •... -
Page 113: Replacing The Fuse (Excluding The Nrtl Certified Products)
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 6.5 Replacing the Fuse (Excluding the NRTL certified products) Always unplug the power cord to shut down the electric path before replacement. WARNING Otherwise, it may cause electric shock. Replace the fuse if it has blown due to an overcurrent caused by an internal reason. -
Page 114: Replacing The Fuse (The Nrtl Certified Products Only)
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 6.6 Replacing the Fuse (the NRTL certified products only) Always unplug the power cord to shut down the electric path before replacement. WARNING Otherwise, it may cause electric shock. Replace the fuse if it has blown due to an overcurrent caused by an internal reason. -
Page 115: Troubleshooting
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 7 Troubleshooting If an error (ERR) or warning (WARN) occurs, the error indicator on the control panel lights up or flashes, and the display alternately shows relevant data and the error number. See “7.1”... -
Page 116: List Of Errors And Warnings
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 When the display shows “ERROR CLEAR Y”, press [ENTER]. This clears the errors or warnings. Once WARN6 or WARN7 has been cleared, no warnings are displayed until the Important main power switch is turned back on. -
Page 117: Troubleshooting
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 7.3 Troubleshooting 7.3.1 Nothing Appears on the Display Cause Solution The machine is not turned on. Turn on the main power switch. The fuse is blown. Replace the fuse. Neither of the above applies. -
Page 118: The Blower Is Vibrating Abnormally
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 7.3.5 The Blower Is Vibrating Abnormally Cause Solution A foreign matter has entered the Stop the machine immediately and contact us. – blower. The blower bearing is damaged. Stop the machine immediately and contact us. –... -
Page 119: Appendix
6 to 12 months Exhaust HEPA filter* HEP-3030-69 *1 The replacement cycle depends on the frequency of use, environment, and suction concentration (material and composition). *2 For V1 specification. 8.2 Electrical Circuit Diagram 8.2.1 CBA-500AT3-HI(-T/-CE) CBA-500AT3-HI(-T/-CE) 8 Appendix Original instruction... -
Page 120: Cba-500A3-Hi(-Ul1/-Ul2)
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 8.2.2 CBA-500A3-HI(-UL1/-UL2) CBA-500AT3-HI（-UL1/-UL2） 8 Appendix Original instruction... -
Page 121: Compliance With International Standards
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 8.3 Compliance with International Standards 8.3.1 EU Standards (EC Declaration of Conformity) 8 Appendix Original instruction... -
Page 122: Ul/Csa Standards (Met Certificate)
Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 8.3.2 UL/CSA Standards (MET Certificate) 8 Appendix Original instruction... - Page 123 Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20002-01 Notes Original instruction...
-
Page 124: Document No.: Cim-20002-01
Dust Collector Instruction Manual for Installation and Maintenance 1st edition: September 30, 2022 Document No.: CIM-20002-01 Published by CHIKO AIRTEC CO., LTD. ©2022 (Reproduction without permission is prohibited.) - Page 125 Dust Collector Instruction Manual for Operators CBA-500AT3-HI Document No.: CIM-21002-01 CHIKO AIRTEC CO., LTD.
- Page 126 Reprinting and Copying • This manual is copyrighted by Chiko Airtec Co., Ltd. • Unauthorized reprinting or copying of part or all of this manual is strictly prohibited. Copyright © 2022 CHIKO AIRTEC All Rights Reserved...
- Page 127 Dust Collector Instruction Manual for Operators Document No.: CIM-21002-01 Safety-Related Symbols This manual contains instructions indicated by the symbols and signal words listed below to prevent worker accidents and damage to the machine. Instructions marked DANGER, WARNING, or CAUTION are information necessary in order to use the machine correctly and to ensure the desired performance.
- Page 128 Please contact us if you need such service. After-Sales Service For inquiries about the machine, please contact us with the model number, serial number, and sales order number. CHIKO AIRTEC CO., LTD. 2-27-24 Hakunoshima, Minoh city, Osaka 562-0012, Japan Contact Information Phone: +81-72-720-5151 Business hours: 9:00 a.m.
- Page 129 Dust Collector Instruction Manual for Operators Document No.: CIM-21002-01 Table of Contents INTRODUCTION ........................ 1 REPRINTING AND COPYING ..................... 1 SAFETY-RELATED SYMBOLS ....................2 CONVENTIONS ........................2 WARRANTY AND AFTER-SALES SERVICE ................. 3 1 PRECAUTIONS FOR USING THE PRODUCT ..............5 1.1 Safety Warning Labels........................
-
Page 130: Precautions For Using The Product
Dust Collector Instruction Manual for Operators Document No.: CIM-21002-01 1 Precautions for Using the Product 1.1 Safety Warning Labels The warning labels shown below are attached to the machine to provide important safety information that helps prevent worker accidents. Important If a warning label is defaced or damaged, please contact us immediately. -
Page 131: Stopping The Machine In An Emergency
Dust Collector Instruction Manual for Operators Document No.: CIM-21002-01 1.2 Safety Measures for the Machine 1.2.1 Stopping the Machine in an Emergency If the machine malfunctions or an emergency occurs, turn off the main power switch to stop the machine. Performing an Emergency Stop Turn off the main power switch. -
Page 132: Safety Precautions
Dust Collector Instruction Manual for Operators Document No.: CIM-21002-01 1.3 Safety Precautions 1.3.1 General Precautions WARNING Carefully read this manual and fully understand all instructions before beginning work. Observe all warnings and cautions and use the machine correctly. Do not operate the machine in a manner or for a purpose not specified in this manual. Doing so may result in an accident. - Page 133 Dust Collector Instruction Manual for Operators Document No.: CIM-21002-01 1.3.2 Precautions for Operation WARNING Use the machine to suck up non-explosive dry dust. Explosive dust: Aluminum, magnesium, titanium, zinc, cobalt, nickel, wheat flour, etc. Do not operate the machine or perform suction in or around areas with stagnant fog, smoke, or gas containing flammable, explosive, or corrosive substances.
-
Page 134: Specifications And Appearance
Dust Collector Instruction Manual for Operators Document No.: CIM-21002-01 2 Specifications and Appearance 2.1 Machine Specifications CBA-500AT3-HI(-V1) Model ／ -UL1 ／ -UL2 500W Motor shaft power 100V, single phase 220–230V, Voltage 200V, single phase single phase 100–115V, single(UL1) Current value 7.9A... -
Page 135: Exterior Features
Dust Collector Instruction Manual for Operators Document No.: CIM-21002-01 2.2 Exterior Features Name Function Intake filter chamber Contains primary and secondary filter. Suction port Connect an intake duct. (removable flange) Exhaust door Contains the exhaust filter. Control panel Used to operate the machine. (AT3 panel) Main power switch Turns the machine on and off. -
Page 136: Control Panel (At3 Panel)
Dust Collector Instruction Manual for Operators Document No.: CIM-21002-01 2.3 Control Panel (AT3 Panel) Name Function Display Displays operating status and various settings. Also displays an error or warning number when an error or warning has occurred. Suction level The suction level is indicated by green lights. (Levels 1 to 7) indicator lights •... -
Page 137: Operation
Dust Collector Instruction Manual for Operators Document No.: CIM-21002-01 3 Operation This chapter describes how to operate the machine. Before you begin, carefully read this chapter and “1.3” (p.7), and fully understand all instructions. Do not move the machine while it is in operation. If the power fails or the machine stops unexpectedly, shut off the power. -
Page 138: Stopping The Machine
Dust Collector Instruction Manual for Operators Document No.: CIM-21002-01 3.2 Starting the Machine After the machine is turned off, wait at least 3 minutes before turning it back NOTE Turning it back on within 3 minutes, especially within 30 seconds, can cause the machine to malfunction. -
Page 139: Display Items
Dust Collector Instruction Manual for Operators Document No.: CIM-21002-01 3.4 Display Items 3.4.1 Checking Information (During Non-Operation) Press [ ] during non-operation to check machine information. Program version, Ver*.** ID.** RS-485 communication station number Battery ***% Battery level Date: ****/**/** Date Time: **:**:** Time... -
Page 140: If The Error Indicator Lights Up
Dust Collector Instruction Manual for Operators Document No.: CIM-21002-01 3.5 If the Error Indicator Lights Up It indicates that the machine has a problem. Stop the machine immediately and contact us or the maintenance personnel. 3 Operation Original instruction... - Page 141 Dust Collector Instruction Manual for Operators Document No.: CIM-21002-01 Notes Original instruction...
- Page 142 Dust Collector Instruction Manual for Operators 1st edition: September 30, 2022 Document No.: CIM-21002-01 Published by CHIKO AIRTEC CO., LTD. ©2022 (Reproduction without permission is prohibited.)
Need help?
Do you have a question about the CBA-500AT3-HI and is the answer not in the manual?
Questions and answers
