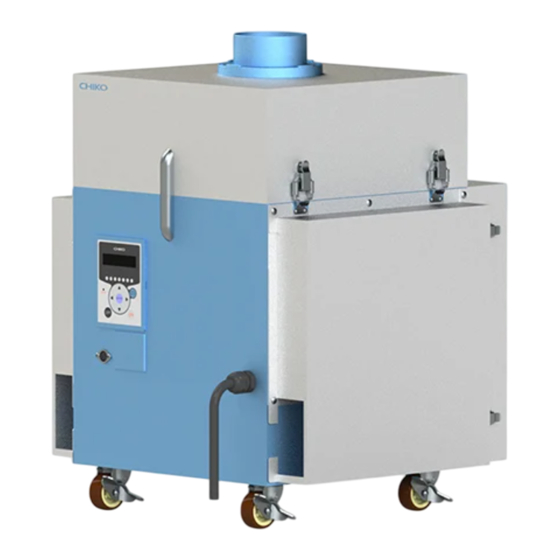

Chiko CBA Series Instruction Manual

Compact

Quick Links

Download this manual

小型集塵機

取扱説明書

設置・メンテナンス編

CBA-2400AT3

[文書番号] CIM-20004-0５

チコーエアーテック株式会社

CHIKO AIRTEC CO.,LTD

Table of Contents

Chapters

Troubleshooting

Need help?

Do you have a question about the CBA Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Chiko CBA Series

Page 1 小型集塵機取扱説明書設置・メンテナンス編 CBA-2400AT3 [文書番号] CIM-20004-0５チコーエアーテック株式会社 CHIKO AIRTEC CO.,LTD...
Page 2: はじめに
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５はじめにこのたびは、CBAシリーズ集塵機をお買い上げいただき、誠にありがとうございます。 CBAシリーズ集塵機は、「風の技術」を有効に利用し、コンパクトにまとめた省エネ形のクリーンBOXです。本書は設置・メンテナンス向けに装置の取扱方法を記載しています。ご使用前に本書をよくお読みいただき、内容を十分に理解してから、正しく使用してください。 • 本書は、必要なときにいつでもご覧になれるよう、お手元で大切に保管してください。 • 本書の内容については万全を期していますが、万一ご不明な点や誤り、お気付きの点がございましたら、当社までご連絡ください。 • 本書を紛失または汚損した場合、警告ラベルを損傷した場合は、速やかに当社までご連絡ください。 • 記載内容は、改良のため細部において実機と異なることがあります。ご質問などはお気軽に当社までお問い合わせください。製品改良のため、本書に記載している仕様の一部を予告なく変更することがあります。転載・複写について • 本書の著作権は、チコーエアーテック株式会社が所有しています。 • 本書の内容の一部あるいは全部を無断で転載や複写することは固くお断りします。 Copyright © 202５ CHIKO AIRTEC All Rights Reserved はじめに原本の翻訳...
Page 3: 安全に関する表示
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５安全に関する表示本取扱説明書の中で、作業者の事故防止と装置の損傷防止などのため、下記に示す絵表示とシグナルワードによる注意事項などを記載しています。危険、警告、注意は装置を正しく使用し、所定の性能を得るために必要な情報です。常に遵守してください。本文中の表示表示内容を無視して誤った使い方をしたときに生じる危害や損害の程度を、下記の表示で区分し、説明しています。取扱いを誤った場合、死亡または重傷を負う危険な状態が生じることが想定され、かつ危険発生時の警告の緊急性（切迫の度合）が高い限定的の場合取扱いを誤った場合、死亡または重傷を負う危険な状態が生じることが想定される場合取扱いを誤った場合、傷害を負う危険な状態が生じることが想定される場合取扱いを誤った場合、物的損害のみ生じることが想定される場合図記号の説明お守りいただく内容の種類を次の表示で区分し、説明しています。禁止装置の取扱いにおいて、その行為をする内容強制装置の取扱いにおいて、必ず実行していただくする内容その他、知っていると役立つ事項などを、次の表示で区別し、説明しています。重要本機の機能を十分に発揮するための情報メモ装置を取扱う上で知っていると役に立つ事項凡例参照先本書内に参照先がある場合は「章番号/節番号」または（章番号/節番号）、（Pページ番号）で表記します。例) 装置の起動方法については「4.1」を参照してください。装置を起動します。（4.1）交換部品を点検します。（P10）安全に関する表示原本の翻訳...
Page 4: 保証とアフターサービスについて
(5) 当社以外の分解、改造、修理による故障 (6) 自然災害や想定外の外的要因による故障 (7) 出荷時の科学、技術水準では予見できない事由による故障 (8) その他、当社の責任に起因しない故障 3. 責任の制限当社は、故障によって生じるいかなる損害に関して、一切の責任を負いかねます。 4. 仕様の変更改良のため、本書に記載している仕様を予告なく変更することがあります。 5. サービス範囲技術者派遣の費用は、製品販売価格に含まれていません。ご希望に応じて、別途相談させていただきます。アフターサービス修理は、お買い上げの販売店を通じて、ご依頼ください。また、無償修理に関する往復の送料は当社負担ですが、ご購入された国以外でご使用の場合は、ご購入された国との間に掛かる往復の送料は、お客様のご負担とさせていただきます。なおご依頼の際は、あらかじめ製品の「型番」「製造番号」をお控えの上、ご連絡をお願いいたします。チコーエアーテック株式会社〒562-0012 大阪府箕面市白島 2 丁目 27-24 <お問い合わせ先> TEL： 072-720-5151 [受付時間] 9：00～18：00（土日祝休み） FAX： 072-720-5133 URL: https://chiko-airtec.jp/ 保証とアフターサービスについて原本の翻訳...
Page 5: Table Of Contents
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５もくじはじめに ......... 1 5 設定/確認 ........ 24 5.1 操作パネルの画面遷移 ......24 転載・複写について ......1 5.1.1 各種モードの画面遷移 ........24 安全に関する表示 ......2 5.1.2 装置情報の確認（運転ＯＦＦ） ....... 24 凡例 ..........2 5.1.3 運転状態の確認（運転ＯＮ） ......... 25 5.2 初期圧の登録/削除 ........ 26 保証とアフターサービスについて...
Page 6: 製品使用上のご注意
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 1 製品使用上のご注意 1.1 安全警告表示作業者の事故防止のため、重要安全注意情報として下記の警告ラベルを貼っています。重要警告ラベルが汚損/破損した場合は、速やかに当社までご連絡ください。リモートコネクターシール高温警告シール注意喚起シール分解禁止シール高電圧警告シール MET（ＮＲＴＬ）認証ラベル高温警告シールネームプレート高電圧警告シール高温警告シールネームプレートＭＥＴ（ＮＲＴＬ）認証ラベル ※１注意喚起シール分解禁止シールリモートコネクターシール ※１シール貼り付け箇所（通信設置穴）の詳細については、「2.7 通信機能(オプション)」を確認して下さい。 1 製品使用上のご注意原本の翻訳...
Page 7: 安全上のご注意
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 1.2 安全上のご注意 1.2.1 各作業に共通のご注意ご使用になる前に取扱説明書をよく読み、十分に理解してから作業してください。すべての警告および注意を遵守し、正しくご使用ください。本書に書かれていない方法、目的のために、装置を運転しないでください。事故につながる恐れがあります。装置の設置、接続、運転、操作、点検、故障診断は、必ず訓練を受けた有資格者が行ってください。許可された作業者に対し、書面化することを推奨します。装置に直接水をかけないでください。漏電、感電の恐れがあります。装置または電気系統に異常が発生した場合は、直ちに電路遮断し、当社までご連絡ください。異常がある装置を使用すると、事故につながる恐れがあります。装置を分解、改造しないでください。感電や怪我をする恐れがあります。内部の点検や修理は、お買い上げになった販売店にご連絡ください。装置は、事業用電気工作物への接続を想定して設計しておりますので、一般用電気工作物へは、接続しないでください。電源コードをコンセントに差し込む際は、必ずアース接地をしてください。アース接地をしないと、漏電した場合に感電する恐れがあります。装置の廃棄方法は、自治体のルールに従い、産業廃棄物として適切に処分してください。 1.2.2 運搬・保管・輸送時のご注意運搬は、２人以上で行ってください。落下などにより、けがをする恐れがあります。輸送機器の運転は必ず有資格者が行ってください。輸送作業は、安全のため、運転者の他に監視者が必要です。輸送に使用する機器（玉掛け・クレーン・フォークリフト）は点検整備された、装置の荷重に適切な容量のものを使用してください。 1. 装置の吊り上げは、据え付けのフックか、繊維スリングを使用して行なってください。 2.
Page 8: 設置時のご注意
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５装置は重量および重心を考慮して固定してください。 1. 輸送中は装置を垂直にし、転倒しないよう固定してください。 2. 吊り上げ中は、装置が水平に上がるよう考慮し、衝撃を与えないよう、ゆっくり降ろしてください。吊り上げ作業中は、吊り荷の下に人が絶対に入らないようにしてください。吊り荷が落下した場合、事故につながるおそれがあります。輸送する場合は保管環境に注意してください。 1. 温度-10℃～60℃、湿度 80%以下の環境に装置を保管してください。 2. 輸送中は機械を垂直にし、転倒しないよう固定してください。 3. 輸送中に激しい振動を与えないでください。 1.2.3 設置時のご注意据付作業時は必ず電路遮断してください。電源がオンの状態で作業すると、感電する恐れがあります。 ※ 1. 作業中にオンにならないよう電源をロックアウトしてください。 2. 「作業中」を示す札をつける、または他の作業者が監視してください。 ※ ロックアウトとは、設備内に作業者が入って作業する場合に第三者が機器を作動させることがないようにするシステムのことです。装置は、事業用電気工作物への接続を想定して設計しておりますので、一般用電気工作物へは、接続しないでください。電源ケーブルをコンセントに差し込む際は、必ずアース接地をしてください。アース接地をしないと、漏電した場合に感電する恐れがあります。装置は、環境条件を満足する場所に設置してください。守られなかった場合は、思わぬ事故につながる恐れがあります。設置環境は「3.1」を参照してください。吸込口の配管は適切なサイズのものを使用してください。...
Page 9: 運転時のご注意
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５排気口は十分なスペース（排気口より１００ｍｍ以上）を設けてください。排気口を塞ぐと正規の吸引力が発揮できません。また、ボックス内部で十分な冷却が行われないため、モーター焼けや電気部品の故障原因となります。過電流に対する保護として、電源端子台-電源間に回路遮断器を、必ず接続してください。【推奨：ＵＬ４８９リステッド品、定格電流値４５Ａ、全極同時遮断タイプ】外部の回路遮断器を操作することが困難となるような機器の配置をしないでください。回路遮断器を製品の近くに取り付け、容易に届く位置に設置してください。回路遮断器の周辺に本製品の開放デバイスであることを表示してください。電源の開閉装置として用いる機器の回路遮断器は、ＵＬ規格適用圏内の場合はＵＬ４８９、ＣＳＡ規格適用圏内の場合はＣＳＡＣ２２．２Ｎｏ．５の関連要求事項に適合している必要があります。回路遮断器を電源の開閉装置として用いる場合は、機能を示す表示が必要となります。但し、開閉装置が一つだけの場合には、その回路遮断器上、又は隣接して、表１に示す番号９及び１０の記号を表示してください。表１：番号９表１：番号１０ (IEC60417-5007) (IEC60417-5008) 1.2.4 運転時のご注意粉塵爆発のおそれのない乾いた粉塵の吸引に使用してください。 <爆発性粉塵> アルミニウム、マグネシウム、チタン、亜鉛、コバルト、ニッケル、小麦粉など引火性、爆発性、腐食物質の霧、煙、ガスが滞留している場所や周囲で、装置の運転や吸引をしないでください。ケーブルを無理に曲げたり、引っ張ったりしないでください。火災や感電の恐れがあります。装置稼働中に、リモートケーブルを接続或いは取り外すと、装置が故障する恐れがあります。リモートケーブルの抜き差しは、装置の電源を切ってから、行ってください。装置の運転、操作、点検は、必ず訓練を受けた有資格者が行ってください。許可された作業者に対し、書面化することを推奨します。...
Page 10: 清掃・メンテナンス時の注意事項
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５装置または電気系統に異常が発生した場合は、直ちに電路遮断し、当社までご連絡ください。異常がある装置を使用すると、事故につながる恐れがあります。装置の運転中は、装置を移動しないでください。停電や装置が不意に停止した場合は、電路を遮断してください。装置が不意に動き出すと、事故につながる恐れがあります。 1.2.5 清掃・メンテナンス時の注意事項清掃時は必ず、電源コードを抜くなど、電路を遮断してください。電源がオンの状態で作業すると、感電するおそれがあります。交換部品は、必ず当社指定の純正品を使用してください。指定品以外を使用して故障した場合は、保証できません。作業中は、適切な服装および保護具を着用してください。ヘルメット、手袋、安全靴などの着用を徹底し、安全に作業できるよう対策してください。 1 製品使用上のご注意原本の翻訳...
Page 11: 仕様および外観
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 2 仕様および外観 2.1 装置仕様型式 CBA-2400AT3 出力 1２00W ｘ2 電圧 200-240V 単相電流値短絡電流定格 10ｋＡ周波数 50/60Hz 最大吸込風量 7.5m /min 最大吸込静圧 21.0kPa ヒューズ電流定格未設置 ※ 騒音値 63-72dB 吸込口（ホース）サイズ φ100 吸込口変更可能サイズ φ75、φ65 （別売）電源コード塵落とし機能なしリモートコントロール〇...
Page 12: 装置外観および各部の名称
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 2.2 装置外観および各部の名称番号名称働き吸気側フィルター室１次、２次フィルターを収納します。吸込口（脱着フランジ）吸気ダクトを接続します。排気口扉排気フィルターを収納します。パッチン錠排気口扉を固定します。パッチン錠吸気側フィルター室を固定します。操作パネル（ＡＴ３パネル）装置を操作します。リモートコネクターリモートケーブル（別売）を接続します。電源コード電源を接続します。消音 BOX ブロワー冷却用吸排気フィルターの騒音を軽減します。 2 仕様および外観原本の翻訳...
Page 13: 付属品
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 2.3 付属品番号名称働き数量１次フィルター粉塵を捕集します。２次フィルター電気・電子部品を粉塵から守ります。排気ＨＥＰＡフィルター排気をクリーンにします。ブロワー冷却用吸気フィルブロワーへの冷却吸気をクリーンにします。ターブロワー冷却用排気フィル排気をクリーンにします。ター ※ 脱着フランジ（φ100）吸気ダクトを接続します。（3.3.2）スタートアップガイド装置起動後の簡易マニュアルです。 ※ 排気側も脱着フランジ（φ100）ですが、ダクト接続は任意です。 2 仕様および外観原本の翻訳...
Page 14: 操作パネル（Ａｔ３パネル
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 2.4 操作パネル（ＡＴ３パネル）番号名称働き参照ディスプレー運転状態や各種設定内容を表示します。エラー・警告発生時は、エラー・警告 No.を表示します。能力レベルランプ能力レベルを緑色のランプで表示します。（レベル１～７）停止中、運転中：ボタン • ディスプレーの表示内容を切り替えます。セレクトモード時： • 設定項目の切り替え、設定する数値データを変更します。異常ランプエラー発生時に、赤色ランプが点灯/点滅します。ランプ点灯：運転を停止するエラーが発生しています。 • ランプ点滅：運転を継続するエラー、警告が発生しています。 • 運転中： • ボタンボタンを押すと、能力が１レベルずつ降下/上昇します。セレクトモード時： • ボタンを押すと、カーソルが１つずつ左/右に移動します。ＯＦＦボタン運転を停止します。ＯＦＦボタンを長押し（３秒以上）すると、登録さ...
Page 15: 脱着フランジ（オプション
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 2.5 脱着フランジ（オプション）脱着フランジは、使用する吸気配管に適したサイズのものを使用してください。フランジ径（mm）品番 φ65 FRJ-D-65-37-139 φ75 FRJ-D-75-37-139 φ100（標準） FRJ-D-100-43-139 2.6 リモートケーブル（オプション） 2.6.1 リモートコントロールについてリモートケーブル（オプション）を使用すると、周辺機器と連動した遠隔操作が可能になります。 • リモートケーブル： MT-173-8（3m） • 遠隔操作内容：運転ON/OFF、能力レベル（風量）変更リモートケーブル差込口 2.6.2 リモート操作内容 <リモート操作で運転ＯＮ/ＯＦＦする場合> ④ピンと⑧ピンを短絡します。詳細は「2.6.4」を参照してください。 • ①ピンを短絡：運転ON • ①ピンを短絡しない：運転OFF <本機側の操作で運転ＯＮ/ＯＦＦして信号を取り出す場合> 「2.6.4」の説明に従い、必要な出力信号を取り出してください。 ④ピンと⑧ピンは短絡しません。...
Page 16: 標準接続図
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 2.6.3 標準接続図 2 仕様および外観原本の翻訳...
Page 17 小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５接続例＜①、④ピン（入力）＞集塵機側客先装置側電圧を印加しないでください。 ①または④ピン ⑧ピン＜②ピン（アナログ出力）＞集塵機側客先装置側出力電圧：+1～5V±0.2V 計測器側 ②ピンモニタ ⑧ピン＜③、⑤、⑥ピン（オープンコレクタ出力）＞集塵機側客先装置側定格を超えないように（最大定格：30V）保護回路を追加してください。負荷 ③または⑤または ⑥ピン 100mA 以下 ⑧ピン推奨ＤＣ電流：最大定格 1/2 以下＜⑦ピン（入力）＞集塵機側客先装置側印加電圧 : +0～5V 2 仕様および外観...
Page 18: ピンアサイン
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 2.6.4 ピンアサインピン線色信号名称内容番号黒 ① 運転入力信号遠隔信号 ④と⑧を短絡後、①を短絡して運転を開始し（※1）（入力）ます。赤/白 ④ 遠隔操作切替信号 ④と⑧を短絡し、リモート操作に移行します。（※1）短絡すると、ＡＴ３パネルの通常操作はできません。黄 ⑦ 能力レベル変更 ⑦と⑧の間で、0～5Ｖの電圧を印加し、能力（※2）レベルを変更します。（下表参照）黄/白 ⑧ －黒/白 ② 運転圧力信号出力信号現在の運転圧力を出力します。アナログ信号：...
Page 19: 通信機能（オプション
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 2.7 通信機能（オプション）通信ボードセット（型式：RS-485またはRS-EN）を使用すると、運転ON/OFFや能力レベル変更などの制御、目詰まりや圧力不足などの情報の読み出しができます。詳細は別冊「AT3 通信仕様書」を参照してください。 2.7.1 ＲＳ－４８５通信ボードセット RS-485通信ボードの詳細は、取扱説明書を参照してください。 2.7.2 イーサネット通信用ＬＡＮボードセットイーサネット用LANボードの詳細は、取扱説明書を参照してください。 ※ イーサネットIPは、ご使用できません。「Com Setting」（通信フォーマット設定モード）の設定内容については、重要別冊「AT3 通信仕様書」を参照してください。 2 仕様および外観原本の翻訳...
Page 20: 設置環境
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 3 設置 3.1 設置環境使用上の安全および本機の性能を十分に発揮させるため、下記の条件を満たす場所に設置してください。電源過電圧カテゴリーが区分Ⅲの電源で使用してください。型式 CBA-2400AT3 電圧 200-240V 単相温度・湿度 • 温度： 0℃～40℃ • 湿度： 80％RH以下の範囲（ただし、結露のないこと）周囲条件装置は屋内の以下の条件を満たす場所に設置してください。 • 海抜1000m以下の標高の場所 • 汚染度2の場所 • 水平で振動の影響を受けにくい場所 • 冷暖房などの風が直接当たらない場所 • 直射日光が当たらない場所 • 40℃以下の環境および粉塵のない場所 • 腐食性ガス、引火性ガス、オイルミストのない場所 •...
Page 21: 設置方法
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 3.2 設置方法 1. 設置作業時は必ず電路遮断してください。電源がオンの状態で作業すると、感電する恐れがあります。 2. 装置は、環境条件を満足する場所に設置してください。守られなかった場合は、思わぬ事故につながる恐れがあります。装置の質量に十分耐え、水平位置を保てる場所に据え付けます。排気口の周囲は塞がないでください。排気口が塞がれていると、吸引力が弱まり十分に冷却できません。モーター焼けや電気・電子部品が故障する恐れがあります。 <設置スペース> 排気口の周囲は100mm以上のスペースが必要です。 2. 操作パネルの保護フィルム、脚又はキャスターおよびフランジの養生テープをはがします。 3.3 配線、配管配線、配管作業時は必ず電路遮断してください。電源がオンの状態で作業すると、感電する恐れがあります。 3.3.1 配線 1. ケーブルを無理に曲げたり、引っ張ったりしないでください。火災や感電の恐れがあります。 2. 装置の仕様と異なる電源で使用しないでください。装置が破損する恐れがあります。電源ケーブルをコンセントに差し込む際は、必ずアース接地をしてください。アース接地をしないと、漏電した場合に感電する恐れがあります。電源ケーブルは、タコ足配線をしないでください。電圧の降下により故障する恐れがあります。遮断器に電源ケーブルを接続します。電源ケーブル先端図 3 設置...
Page 22 小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５２. 遮断器を１次電源に接続します。 3.3.2 配管使用中の脱着フランジに適さないサイズの配管に変更する場合は、脱着フラ重要ンジを交換する必要があります。当社までご連絡ください。吸気配管（お客様手配）を以下の手順で接続します。吸込口に脱着フランジを取り付けます。 2. 脱着フランジを時計回りに回し固定します。 3. 吸込口の脱着フランジに配管を接続します。 4. 配管をホースバンドなどで固定します。脱着フランジ吸込口ホースバンド配管 3 設置原本の翻訳...
Page 23: 始業前点検
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 4 運転本章では、装置の運転方法について説明します。作業前に本章と「1.2」をよく読み、十分に理解してから作業してください。装置の運転中は、装置を移動しないでください。停電や装置が意図せず停止した場合は、電源を遮断してください。装置が不意に動き出すと、事故につながる恐れがあります。 4.1 始業前点検項目チェックフィルター室は完全に閉じている。吸込口は塞がれていない。排気口は塞がれていない。装置の周囲に引火性物質はなく、吸引も行わない。ガソリン、シンナー、ベンジン、灯油、塗料など • 装置の周囲に爆発性粉塵はなく、吸引しない。アルミニウム、マグネシウム、チタン、亜鉛、ニッケル、コバルト、小麦粉など • 装置の周囲で火花を含む粉塵を発生させる作業は行われておらず、吸引も行わない。高速切断機、グラインダー、溶接機などを使用する作業 • 装置の周囲に火種はなく、吸引も行わない。たばこ、油、液体の薬品など • 装置の周囲に水や液体はなく、吸引も行わない。 40℃以上の粉塵はない。使用場所の雰囲気温度は 0～40℃の範囲内である。配管に異常はないか。（異物などが詰まっていないか。）各種エラー表示が出ていないか。 4 運転原本の翻訳...
Page 24: 装置の起動
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 4.2 装置の起動３分以上のインターバルをおいて、操作パネルのＯＮ/ＯＦＦ操作を行ってください。３分未満、特に３０秒未満で操作パネルのＯＮ/ＯＦＦ操作を繰り返すと、故障の原因になります。 ※リモート操作、通信機能による操作でも同様です。ＯＦＦボタンを長押し（３秒以上）すると、登録されている初期圧がクリアされメモます。回路遮断器をONにし、通電させます。 2. ディスプレーにプログラムバージョンと通ディスプレー信用のID番号が表示されていることを確認します。 Ver*.** ID.** 3. 操作パネルの[ON]を押し、装置の運転を開始します。 4. 正常に動作していることを確認します。能力レベルランプ • 異常音がない • 吸引が適切である 5. 能力レベルランプを確認し、必要とする吸引能力が異なる場合は[ ]で吸引レベルを設定します。 ※ リモート接続の際は、操作パネルは操作できません。 4.3 装置の設定装置を初めて起動した場合は、以下の設定を行ってください。...
Page 25: 設定/確認
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 5 設定/確認操作パネルでは、装置の各種設定およびエラー履歴の確認ができます。 5.1 操作パネルの画面遷移 5.1.1 各種モードの画面遷移通常モード主電源スイッチセレクトモード停止中 [MODE SELECT] 押し初期圧登録削除 5.2.2 [OFF] [OFF] [ON] ３秒押し初期圧登録運転中 5.2.1 [ENTER] ３秒押し 5.1.2 装置情報の確認（運転ＯＦＦ）プログラムバージョン、 Ver*.** ID.** ＲＳ－４８５通信用局番 5 設定/確認原本の翻訳...
Page 26: 運転状態の確認（運転Ｏｎ
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 5.1.3 運転状態の確認（運転ＯＮ）運転ON時に[ ]を押すと、運転状態が確認できます。 **.**kPa 外部圧 **.**kPa 吸込圧 **.**kPa 差圧 Blower 1 ***.* C ブロワー周辺温度１１０秒間隔で表示が変わります。 Blower 2 ***.* C ブロワー周辺温度２ Motor ******rpm ブロワー回転数積算稼働時間（リセット可）リセット後からの稼働時間を Runtime ******h 表示します。「5.3.4」参照実働時間（リセット不可） Total ******h トータルの稼働時間を表示します。 5 設定/確認原本の翻訳...
Page 27: 初期圧の登録/削除
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 5.2 初期圧の登録/削除装置を初めて起動するときは、初期圧を必ず登録してください。 • 初期圧が未登録の状態で運転すると「初期圧力未登録警告（WARN6）」が発重要生します。１次/２次フィルターの交換や配管を変更したときは、初期圧を再登録してくだ • さい。初期圧登録を行なうと、登録した差圧からフィルター目詰まりによる風量低下の判定ができます。風力が低下すると、風量不足（WARN4）としてお知らせします。 5.2.1 初期圧の登録「4.2」を参照し、装置の運転を開始します。 2. 操作パネルの[ENTER]を3秒間長押しします。 3. ディスプレーに「Initial DP Get Y」と Initial DP Get Y 表示されたら[ENTER]を押します。初期圧の取得動作が開始します。登録が完了するまで、待機してください。 ※ 初期圧を更新しない場合は、 [MODE SELECT]を押してください。 <登録動作>...
Page 28: 初期圧の削除
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 5.2.2 初期圧の削除操作パネルの[OFF]を押し、装置の運転を停止します。 2. [OFF]を3秒間長押しします。 3. ディスプレーに「Initial DP Clr Y」と表示されたら[ENTER]を押します。 Initial DP Clr Y ※ 初期圧の削除を中止する場合は、[MODE SELECT]を押してください。 4. 初期圧が削除されると、ディスプレーに「Initial DP Clr」と表示されます。 Initial DP Clr 5 設定/確認原本の翻訳...
Page 29: 各種設定
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 5.3 各種設定 5.3.1 各設定モードの表示各種モードはモードセレクト画面より表示します。操作パネルの[OFF]を押し、装置の運転を停止します。 2. [MODE SELECT]を押します。 3. [ ]を押して、表示したいモードを選択し、[ENTER]を押します。 <選択内容> • Com Setting：通信フォーマット設定モード • Volume Down ST：風量不足お知らせタイミング設定モード • Other Setting：その他の設定モード – 積算稼働時間リセット – 設定データの初期化 • Error Data：エラー履歴モード...
Page 30: 通信フォーマットの設定
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 5.3.2 通信フォーマットの設定通信フォーマットの設定については、オプションの別冊「AT3 通信仕様書」を参照してください。 5.3.3 風量不足お知らせタイミングの設定風量不足お知らせタイミングは、初期圧を設定すると自動的に設定されます。風量不足お知らせタイミング設定モードでは、風量不足警告（WARN4）を表示させるタイミングを任意に変更できます。 • 設定範囲： 30～70%（5段階切替） • 初期設定値： 50％「5.3.1」を参照し、「Volume Down ST」を表示します。 2. 現在の設定値を確認します。 3:Down to 50% <表示例> 設定値が50%のときの場合「3:Down to 50%」を表示します。 3. 設定値を変更する場合は、[ ]を押して、設定値を選択します。 <風量不足お知らせのタイミング> • 設定値を下げる：遅くなる • 設定値を上げる：...
Page 31: 積算稼働時間のリセット
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 5.3.4 積算稼働時間のリセット積算稼動時間をリセットします。「5.3.1」を参照し、「Other Setting」を表示します。 2. [ ] を押して、「 Runtime Reset」を選択します。 Runtime Reset 3. [ENTER]を押します。 4. ディスプレーに「Reset Runtime Y」と表示されたら[ENTER]を押します。 Reset Runtime Y 積算稼働時間がリセットされます。 ※ 積算稼動時間のリセットを中止する場合は、 [MODE SELECT] を押してください。...
Page 32: 設定値の初期化
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 5.3.5 設定値の初期化設定値の初期化を実行すると、以下の項目が初期化されます。 • 通信フォーマット：初期設定値 • 風量不足お知らせタイミング：初期設定値 • 積算稼動時間：リセット「5.3.1」を参照し、「Other Setting」を表示します。 2. [ ]を押して、「Setting Reset」を選択します。 Setting Reset 3. [ENTER]を押します。 4. ディスプレーに「1：YES」と表示されたら [ENTER]を押します。 1:YES 5. ディスプレーに「1：START」と表示されたら[ENTER]を押します。 1:START 設定値が初期化されます。 ※ 設定値の初期化を中止する場合は、 [MODE SELECT]を押してください。...
Page 33: 保守・点検
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 6 保守・点検 6.1 装置の清掃清掃時は必ず、電源コードを抜くなど、電路を遮断してください。電源がオンの状態で作業すると、感電するおそれがあります。 1. 洗剤や薬品は使用しないでください。 2. アルコールを装置に直接かけないでください。装置の外側を、柔らかい布で拭きます。汚れが落ちない場合は、アルコールで湿らせた布で拭き取ってください。 2. パッチン錠を解除し、吸気側フィルター室を開きます。 3. ２次フィルター、１次フィルターを取り外します。 4. 吸込側フィルター室内を掃除機などで清掃します。 5. １次フィルター、２次フィルターを取り付けます。 6. 吸気側フィルター室を閉じ、パッチン錠で固定します。 6 保守・点検原本の翻訳...
Page 34: 部品交換時期
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 6.2 部品交換時期名称交換時期参照１次フィルター警告「WARN２」、「WARN4」が表示されたとき 6.3.1 ２次フィルター１次フィルター交換後、圧力が回復しないとき 6.3.2 排気ＨＥＰＡフィルター 3～１２か月毎に、必要により 6.3.3 ブロワー冷却用吸排気フィルター警告「WARN5」が表示されたとき 6.3.4 ブロワー基本的に交換しないでください。操作パネル、メイン基板お客様側で交換した場合は、保証対象外となります。電源中継基板 6.3 フィルターの交換交換作業時は必ず、電源コードを抜くなど、電路を遮断してください。電源がオンの状態で作業すると、感電するおそれがあります。フィルターは正しく取り付けてください。フィルターに異常がある状態で運転すると、ブロワー内へ異物が混入し、故障する恐れがあります。 6.3.1 １次フィルターの交換フィルターが目詰まりすると「WARN２」、「WARN4」の警告が表示されます。警告が表示されたとき、または1～3ヶ月ごとに、必要に応じて１次フィルターを交換してください。１次フィルターの交換は、吸気側フィルター室を開くことができる十分なス重要ペースがある場所で行ってください。...
Page 35: ２次フィルターの交換
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５フィルターの両端は図のように吸込み口側に織り込んでください。２次フィルター側に折ると圧力損失が大きくなる場合があります。４. 新しい１次フィルターを取り付け、２次フィルターを元通りに取り付けます。 5. 吸気側フィルター室を閉じ、パッチン錠で固定します。 6. 初期圧を登録します。（5.2.1） 6.3.2 ２次フィルターの交換１次フィルター交換後、圧力が回復しない場合、または必要に応じて3～6ヶ月ごとに２次フィルターを交換してください。２次フィルターの交換は、吸気側フィルター室を開くことができる十分なス重要ペースがある場所で行ってください。パッチン錠を解除し、吸気側フィルター室を開きます。パッチン錠 2. ２次フィルターを取り外します。２次フィルター 6 保守・点検原本の翻訳...
Page 36: 排気Ｈｅｐａフィルターの交換
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５２次フィルターが取り外しにくい場合は吸気側フィルター室と２次フィルターメモのスキマ（左右）にマイナスドライバーを差し込んで取り外してください。 3. 新しい２次フィルターにOリングが取り付けられていることを確認します。 4. 新しい２次フィルターを取り付けます。 5. 吸気側フィルター室を閉じ、パッチン錠で固定します。 6. 初期圧を登録します。（5.2.1） 6.3.3 排気ＨＥＰＡフィルターの交換３～１２か月毎に、必要に応じ排気ＨＥＰＡフィルターを交換してください。重要交換作業は十分なスペースがある場所で行ってください。排気口扉のパッチン錠を解除し、排気口扉を取り外します。排気ＨＥＰＡフィルターパッチン錠排気口扉 2. 排気ＨＥＰＡフィルターを取り出します。 3. 新しい排気ＨＥＰＡフィルターを取り付けます。フィルターの取り付け時は、裏・表を間違えないでください。側面の矢印が排気側になるよう取り付けてください。 4. 排気口扉（フタ）を取り付け、パッチン錠で固定します。 6.3.4 ブロワー冷却用吸排気フィルターの交換警告「ＷＡＲＮ５」が表示された場合、または3～12か月ごとに必要に応じて、ブロワー冷却用吸排気フィルターを交換してください。重要交換作業は十分なスペースがある場所で行ってください。...
Page 37 小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５パッキン面を本体側に取り付けブロワー冷却用吸気フィルター 2. ブロワー冷却用吸排気フィルターは各2か所のネジで固定されています。ネジを緩め、各押えカバーを外し新しいフィルターに交換します。フィルターは必ずパッキン面を本体側に取り付けます。フィルターの取り付け時は、裏・表を間違えないでください。必ずパッキン面を本体側に取り付けてください。 3. 消音BOX取り付け、側面ネジ（４か所）で固定します。反対面も同様に交換してください。 6 保守・点検原本の翻訳...
Page 38: トラブルシューティング
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 7 トラブルシューティングエラー（ERR）および警告（WARN）が発生すると、操作パネルの異常ランプが点灯/点滅し、ディスプレーに表示データとエラーNo.が交互に表示されます。「7.1」を参照し、対処してください。エラー/警告が発生しない不具合の場合は、「7.3」を参照し、対処してください。 7.1 エラー/警告が発生した場合（ERR/WARN）エラー（ERR）/警告（WARN）が発生すると、操作パネルの異常ランプが点灯/点滅し、ディスプレーに表示データとエラーNo.が交互に表示されます。複数のエラー/警告が発生している時は、優先順位の高いものが表示されます。エラー/警告内容を確認し、対処してからエラー/警告をリセットしてください。エラー発生中の装置 • 運転を継続するエラー/警告の場合：すべてのボタンが有効です。 • 運転を停止するエラー/警告の場合： [ON]が無効になります。エラー/警告を解除するまで運転は再開できません。エラー発生時の対処 [MODE SELECT]を押してエラー確認モードに移行し、ディスプレーに表示されるエ 2：ERR04 ラーNo.を確認します。...
Page 39: エラー・警告一覧
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 5. [MODE SELECT]を押します。 6. ディスプレーに「ERROR CLEAR Y」と表示されたら[ENTER]を押します。 ERROR CLEAR Y エラー/警告が解除されます。ＷＡＲＮ６とＷＡＲＮ７は、一度警告を解除すると、主電源スイッチを入れ直重要すまで警告表示されません。 7.2 エラー・警告一覧異常ランプ点滅：運転継続異常ランプ点灯：運転停止優先異常名称原因対処順位ランプ ERR03 回転数異常ブロワーの回転数が下点滅「7.3.2」を参照し、対処し • がっているてください。...
Page 40 小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ WARN5 ブロワー室圧ブロワー冷却用フィルター点滅「6.3.4」を参照し、フィル力異常の目詰まりを検知したターを交換してください。 WARN6 初期圧力初期圧が登録されていな点滅「5.2.1」を参照し、初期圧未登録いを登録してください。低 7 トラブルシューティング原本の翻訳...
Page 41: 故障かなと思ったら
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 7.3 故障かなと思ったら 7.3.1 ディスプレーが表示しない原因対処参照電源がＯＮになっていない主電源スイッチをＯＮにしてください。上記のいずれも該当しなかっ直ちに装置を停止し当社までご連絡ください。 – た場合 7.3.2 ブロワーが起動しない、運転中に突然停止した原因対処参照パッチン錠が外れているパッチン錠で確実に固定してください。 – １次/２次フィルターが取り付け１次/２次フィルターを正しく取り付けてくださられていないい。過負荷により停止した 1. 以下の点検をし、問題がある場合は対処し – • 異常温度により停止したてください。 • 排気口/吸引口は塞がっていないか • 入力電圧は正常であるか •...
Page 42: 粒子が吹き漏れする
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 7.3.4 粒子が吹き漏れする原因対処参照１次/２次/排気フィルターが正１次/２次/排気フィルターを取り付け直してく常に取り付けられていないださい。１次/２次/排気フィルターが破１次/２次/排気フィルターを交換してください。損している１次/２次/排気フィルターが寿１次/２次/排気フィルターを交換してください。命である１次/２次/排気フィルターが目１次/２次/排気フィルターを交換してください。詰まりしている上記のいずれも該当しなかっ直ちに装置を停止し当社までご連絡ください。 – た場合 7.3.5 ブロワーから異音がする原因対処参照ブロワー内へ異物が混入した直ちに装置を停止し当社までご連絡ください。 – ブロワーの軸受けが破損した直ちに装置を停止し当社までご連絡ください。 – 7.3.6 ブロワーが異常振動している原因対処...
Page 43: 消耗品リスト
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 8 付録 8.1 消耗品リスト品番 ※ 品名交換周期 CBA-2400AT3 １次フィルター１～３か月 FB-700-22 ２次フィルター３～６か月 CHF-3535-70 排気ＨＥＰＡフィルター６～１２か月 HEP-3535-69 ブロワー冷却用吸気フィ 3～6 カ月 CMF-1217-13 x2 ルターブロワー冷却用排気フィ６～１２か月 HEP-1714-30 x2 ルター ※ 交換周期はお客様の使用頻度、環境、吸い込み濃度（材質と成分）により異なります。 8.2 電気回路図 8.2.1 CBA-2400AT3 OK-147S-3P 8 付録...
Page 44: 海外規格対応
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 8.3 海外規格対応 8.3.1 ＥＵ規格（適合宣言書） 8 付録原本の翻訳...
Page 45: Ｕｌ/Ｃｓａ規格（Ｍｅｔ認定証
小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ 8.3.2 ＵＬ/ＣＳＡ規格（ＭＥＴ認定証） 8 付録原本の翻訳...
Page 46 小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ MEMO 原本の翻訳...
Page 47 小型集塵機取扱説明書設置・メンテナンス編 [文書番号] CIM-20004-0５ MEMO 原本の翻訳...
Page 49 小型集塵機取扱説明書オペレーター編 CBA-2400AT3 [文書番号] CIM-21004-04 チコーエアーテック株式会社 CHIKO AIRTEC CO.,LTD...
Page 50 小型集塵機取扱説明書オペレーター編 [文書番号] CIM-21004-04 はじめにこのたびは、CBAシリーズ集塵機をお買い上げいただき、誠にありがとうございます。 CBAシリーズ集塵機は、「風の技術」を有効に利用し、コンパクトにまとめた省エネ形のクリーンBOXです。本書はオペレーター向けに装置の取扱方法を記載しています。ご使用前に本書をよくお読みいただき、内容を十分に理解してから、正しく使用してください。 • 本書は、必要なときにいつでもご覧になれるよう、お手元で大切に保管してください。 • 本書の内容については万全を期していますが、万一ご不明な点や誤り、お気付きの点がございましたら、当社までご連絡ください。 • 本書を紛失または汚損した場合、警告ラベルを損傷した場合は、速やかに当社までご連絡ください。 • 記載内容は、改良のため細部において異なることがあります。ご質問などはお気軽に当社までお問い合わせください。製品改良のため、本書に記載している仕様の一部を予告なく変更することがあります。転載・複写について • 本書の著作権は、チコーエアーテック株式会社が所有しています。 • 本書の内容の一部あるいは全部を無断で転載や複写することは固くお断りします。 Copyright © 202５ CHIKO AIRTEC All Rights Reserved はじめに原本の翻訳...
Page 51 小型集塵機取扱説明書オペレーター編 [文書番号] CIM-21004-04 安全に関する表示本取扱説明書の中で、作業者の事故防止と装置の損傷防止などのため、下記に示す絵表示とシグナルワードによる注意事項などを記載しています。危険、警告、注意は装置を正しく使用し、所定の性能を得るために必要な情報です。常に遵守してください。本文中の表示表示内容を無視して誤った使い方をしたときに生じる危害や損害の程度を、下記の表示で区分し、説明しています。取扱いを誤った場合、死亡または重傷を負う危険な状態が生じることが想定され、かつ危険発生時の警告の緊急性（切迫の度合）が高い限定的の場合取扱いを誤った場合、死亡または重傷を負う危険な状態が生じることが想定される場合取扱いを誤った場合、傷害を負う危険な状態が生じることが想定される場合取扱いを誤った場合、物的損害のみ生じることが想定される場合図記号の説明お守りいただく内容の種類を次の表示で区分し、説明しています。禁止装置の取扱いにおいて、その行為をする内容強制装置の取扱いにおいて、必ず実行していただくする内容その他、知っていると役立つ事項などを、次の表示で区別し、説明しています。重要本機の機能を十分に発揮するための情報メモ装置を取扱う上で知っていると役に立つ事項凡例参照先本書内に参照先がある場合は「章番号/節番号」または（章番号/節番号）、（Pページ番号）で表記します。例) 装置の起動方法については「4.1」を参照してください。装置を起動します。（4.1）交換部品を点検します。（P10）安全に関する表示原本の翻訳...
Page 52 (5) 当社以外の分解、改造、修理による故障 (6) 自然災害や想定外の外的要因による故障 (7) 出荷時の科学、技術水準では予見できない事由による故障 (8) その他、当社の責任に起因しない故障 3. 責任の制限当社は、故障によって生じるいかなる損害に関して、一切の責任を負いかねます。 4. 仕様の変更改良のため、本書に記載している仕様を予告なく変更することがあります。 5. サービス範囲技術者派遣の費用は、製品販売価格に含まれていません。ご希望に応じて、別途相談させていただきます。アフターサービス修理は、お買い上げの販売店を通じて、ご依頼ください。また、無償修理に関する往復の送料は当社負担ですが、ご購入された国以外でご使用の場合は、ご購入された国との間に掛かる往復の送料は、お客様のご負担とさせていただきます。なおご依頼の際は、あらかじめ製品の「型番」「製造番号」をお控えの上、ご連絡をお願いいたします。チコーエアーテック株式会社〒562-0012 大阪府箕面市白島 2 丁目 27-24 <お問い合わせ先> TEL： 072-720-5151 [受付時間] 9：00～18：00（土日祝休み） FAX： 072-720-5133 URL: https://chiko-airtec.jp/ 保証とアフターサービスについて原本の翻訳...
Page 53 小型集塵機取扱説明書オペレーター編 [文書番号] CIM-21004-04 もくじはじめに ....................1 転載・複写について ..................1 安全に関する表示 ..................2 凡例 ......................2 保証とアフターサービスについて ..............3 1 製品使用上のご注意 ................5 1.1 安全警告表示 ...................... 5 1.2 安全上のご注意 ....................6 1.2.1 各作業に共通のご注意 ........................... 6 1.2.2 運転時のご注意 ............................7 2 仕様および外観 ..................8 2.1 装置仕様 ......................8 2.2 装置外観および各部の名称...
Page 54 小型集塵機取扱説明書オペレーター編 [文書番号] CIM-21004-04 1 製品使用上のご注意 1.1 安全警告表示作業者の事故防止のため、重要安全注意情報として下記の警告ラベルを貼っています。重要警告ラベルが汚損/破損した場合は、速やかに当社までお問い合わせください。リモートコネクターシール高温警告シール注意喚起シール分解禁止シール高電圧警告シール高温警告シール MET（ＮＲＴＬ）認証ラベルネームプレート高電圧警告シール高温警告シールネームプレートＭＥＴ（ＮＲＴＬ）認証ラベル ※１注意喚起シール分解禁止シールリモートコネクターシール ※１シール貼り付け箇所（通信設置穴）の詳細については、「2.7 通信機能(オプション)」を確認して下さい。 1 製品使用上のご注意原本の翻訳...
Page 55 小型集塵機取扱説明書オペレーター編 [文書番号] CIM-21004-04 1.2 安全上のご注意 1.2.1 各作業に共通のご注意ご使用になる前に取扱説明書をよく読み、十分に理解してから作業してください。すべての警告および注意を遵守し、正しくご使用ください。本書に書かれていない方法、目的のために、装置を運転しないでください。事故につながる恐れがあります。装置の運転、操作、点検は、必ず訓練を受けた有資格者が行ってください。許可された作業者に対し、書面化することを推奨します。装置に直接水をかけないでください。漏電、感電の恐れがあります。装置または電気系統に異常が発生した場合は、直ちに電路遮断し、当社までご連絡ください。異常がある装置を使用すると、事故につながる恐れがあります。装置を分解、修理、改造しないでください。感電や怪我をする恐れがあります。内部の点検や修理は、お買い上げになった販売店にご連絡ください。装置は、事業用電気工作物への接続を想定して設計しておりますので、一般用電気工作物へは、接続しないでください。電源コードをコンセントに差し込む際は、必ずアース接地をしてください。アース接地をしないと、漏電した場合に感電する恐れがあります。装置の廃棄方法は、自治体のルールに従い、産業廃棄物として適切に処分してください。 1 製品使用上のご注意原本の翻訳...
Page 56: 運転時のご注意
小型集塵機取扱説明書オペレーター編 [文書番号] CIM-21004-04 1.2.2 運転時のご注意粉塵爆発のおそれのない乾いた粉塵の吸引に使用してください。 <爆発性粉塵> アルミニウム、マグネシウム、チタン、亜鉛、コバルト、ニッケル、小麦粉など引火性、爆発性、腐食物質の霧、煙、ガスが滞留している場所や周囲で、装置の運転や吸引をしないでください。ケーブルを無理に曲げたり、引っ張ったりしないでください。火災や感電の恐れがあります。装置稼働中に、リモートケーブルを接続或いは取り外すと、装置が故障する恐れがあります。リモートケーブルの抜き差しは、装置の電源を切ってから、行ってください。装置の運転、操作、点検は、必ず訓練を受けた有資格者が行ってください。許可された作業者に対し、書面化することを推奨します。装置に直接水をかけないでください。漏電、感電の恐れがあります。装置または電気系統に異常が発生した場合は、直ちに電路遮断し、当社までご連絡ください。異常がある装置を使用すると、事故につながる恐れがあります。装置の運転中は、装置を移動しないでください。停電や装置が意図せず停止した場合は、電路を遮断してください。装置が不意に動き出すと、事故につながる恐れがあります。 1 製品使用上のご注意原本の翻訳...
Page 57: 仕様および外観
小型集塵機取扱説明書オペレーター編 [文書番号] CIM-21004-04 2 仕様および外観 2.1 装置仕様型式 CBA-2400AT3 出力 1２00W ｘ2 電圧 200-240V 単相電流値短絡電流定格 10ｋＡ周波数 50/60Hz 最大吸込風量 7.5m /min 最大吸込静圧 21.0kPa 騒音値 ※ 63-72dB ヒューズ電流定格未設置吸込口（ホース）サイズ φ100 吸込口変更可能サイズ φ75、φ65 （別売）電源コード塵落とし機能なしリモートコントロール〇...
Page 58: 装置外観および各部の名称
小型集塵機取扱説明書オペレーター編 [文書番号] CIM-21004-04 2.2 装置外観および各部の名称番号名称働き吸気側フィルター室１次、２次フィルターを収納します。吸込口（脱着フランジ）吸気ダクトを接続します。排気口扉排気フィルターを収納します。パッチン錠排気口扉を固定します。パッチン錠吸気側フィルター室を固定します。操作パネル（ＡＴ３パネル）装置を操作します。リモートコネクターリモートケーブル（別売）を接続します。電源コード電源を接続します。消音 BOX ブロワー冷却用吸排気フィルターの騒音を軽減します。 2 仕様および外観原本の翻訳...
Page 59: 操作パネル（Ａｔ３パネル
小型集塵機取扱説明書オペレーター編 [文書番号] CIM-21004-04 2.3 操作パネル（ＡＴ３パネル）番号名称働き参照ディスプレー運転状態や各種設定内容を表示します。エラー・警告発生時は、エラー・警告 No.を表示します。能力レベルランプ能力レベルを緑色のランプで表示します。（レベル１～７）停止中、運転中：ボタン • ディスプレーの表示内容を切り替えます。セレクトモード時： • 設定項目の切り替え、設定する数値データを変更します。異常ランプエラー発生時に、赤色ランプが点灯/点滅します。ランプ点灯：運転を停止するエラーが発生しています。 • ランプ点滅：運転を継続するエラー、警告が発生しています。 • 運転中： • ボタンボタンを押すと、能力が１レベルずつ降下/上昇します。セレクトモード時： • ボタンを押すと、カーソルが１つずつ左/右に移動します。ＯＦＦボタン運転を停止します。ＯＦＦボタンは長押し（３秒以上）しないでくだ...
Page 60: 始業前点検
小型集塵機取扱説明書オペレーター編 [文書番号] CIM-21004-04 3 運転本章では、装置の運転方法について説明します。作業前に本章と「1.2」をよく読み、十分に理解してから作業してください。装置の運転中は、装置を移動しないでください。停電や装置が意図せず停止した場合は、電路を遮断してください。装置が不意に動き出すと、事故につながる恐れがあります。 3.1 始業前点検項目チェックフィルター室は完全に閉じている。吸込口は塞がれていない。排気口は塞がれていない。装置の周囲に引火性物質はなく、吸引も行わない。ガソリン、シンナー、ベンジン、灯油、塗料など • 装置の周囲に爆発性粉塵はなく、吸引も行わない。アルミニウム、マグネシウム、チタン、亜鉛、ニッケル、コバルト、小麦粉など • 装置の周囲で火花を含む粉塵を発生させる作業は行われておらず、吸引も行わない。高速切断機、グラインダー、溶接機などを使用する作業 • 装置の周囲に火種はなく、吸引も行わない。たばこ、油、液体の薬品など • 装置の周囲に水や液体はなく、吸引も行わない。 40℃以上の粉塵はない。使用場所の雰囲気温度は 0～40℃の範囲内である。配管に異常はないか。（異物などが詰まっていないか）各種エラー表示が出ていないか。 3 運転原本の翻訳...
Page 61: 装置の起動
小型集塵機取扱説明書オペレーター編 [文書番号] CIM-21004-04 3.2 装置の起動３分以上のインターバルをおいて、操作パネルのＯＮ/ＯＦＦ操作を行ってください。３分未満、特に３０秒未満で操作パネルのＯＮ/ＯＦＦ操作を繰り返すと、故障の原因になります。 ※リモート操作、通信機能による操作でも同様です。ＯＦＦボタンは長押し（３秒以上）しないでください。重要登録されている初期圧がクリアされます。回路遮断器をONにします。 2. ディスプレーにプログラムバージョンと通ディスプレー信用のID番号が表示されていることを確認します。 Ver*.** ID.** 3. 操作パネルの[ON]を押し、装置の運転を開始します。 4. 正常に動作していることを確認します。能力レベルランプ • 異常音がない • 吸引が適切である 5. 能力レベルランプを確認し、必要とする吸引能力が異なる場合は[ ]で吸引レベルを設定します。 ※ リモート接続の際は、操作パネルは操作できません。 3.3 装置の停止操作パネルの[OFF]を押し、装置の運転を停止します。...
Page 62: 情報の確認（運転Ｏｆｆ
小型集塵機取扱説明書オペレーター編 [文書番号] CIM-21004-04 3.4 ディスプレーの表示内容 3.4.1 情報の確認（運転ＯＦＦ）プログラムバージョン、 Ver*.** ID.** ＲＳ－４８５通信用局番 3.4.2 運転状態の確認（運転ＯＮ）運転ON時に[ ]を押すと、運転状態が確認できます。 **.**kPa 外部圧 **.**kPa 吸込圧 **.**kPa 差圧 **.**kPa 排気圧 Blower ***.* C ブロワー周辺温度 Motor ******rpm ブロワー回転数積算稼働時間 Runtime ******h リセット後からの稼働時間を表示します。実働時間 Total ******h トータルの稼働時間を表示します。 3.5 異常ランプが点灯した場合...
Page 63 小型集塵機取扱説明書オペレーター編 [文書番号] CIM-21004-04 MEMO 原本の翻訳...
Page 65 Compact Dust Collector Instruction Manual for Installation and Maintenance CBA-2400AT3 Document No.: CIM-20004-05 CHIKO AIRTEC CO., LTD.
Page 66: Introduction
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 Introduction Thank you for purchasing our “CBA series” dust collector. This dust collector is an energy-saving cleaning box that packs “air technology” in a compact body. This manual describes how to perform maintenance on the machine.
Page 67: Safety-Related Symbols
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 Safety-Related Symbols This manual contains instructions indicated by the symbols and signal words listed below to prevent worker accidents and damage to the machine. Instructions marked DANGER, WARNING, or CAUTION are information necessary in order to use the machine correctly and to ensure the desired performance.
Page 68: Warranty And After-Sales Service
When making a request, please note the model number and serial number of the product in advance before contacting us. CHIKO AIRTEC CO., LTD. 2-27-24 Hakunoshima, Minoh city, Osaka 562-0012, Japan Contact Information Phone: +81-72-720-5151 Business hours: 9:00 a.m.
Page 69 Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 Table of Contents INTRODUCTION .......... 1 5 CONFIGURING SETTINGS AND CHECKING INFORMATION ........24 REPRINTING AND COPYING ......1 5.1 Screen Transitions on the Control Panel ....24 SAFETY-RELATED SYMBOLS ......
Page 70: Precautions For Using The Product
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 1 Precautions for Using the Product Safety Warning Labels The warning labels shown below are attached to the machine to provide important safety information that helps prevent worker accidents. Important If a warning label is defaced or damaged, please contact us immediately.
Page 71: Safety Precautions
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 Safety Precautions 1.2.1 General Precautions WARNING Carefully read this manual and fully understand all instructions before beginning work. Observe all warnings and cautions and use the machine correctly. Do not operate the machine in a manner or for a purpose not specified in this manual.
Page 72: Precautions For Installation
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 WARNING Use transportation equipment (such as slings, cranes, and forklifts) that has been inspected and maintained, and has adequate capacity for the load of the machine. 1. The machine should be lifted using the installed hooks or fiber slings. 2.
Page 73: Precautions For Operation
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 WARNING Install the machine in a dust-free environment of 40°C or lower. A high suction ambient temperature (around the dust to be collected) may reduce motor performance, resulting in a malfunction. Install filters correctly.
Page 74: Precautions For Cleaning And Maintenance
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 WARNING Do not splash water directly onto the machine. Doing so may cause a short circuit and electric shock. If a problem occurs with the machine or electrical system, immediately shut off the power and contact us.
Page 75: Specifications And Appearance
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 2 Specifications and Appearance 2.1 Machine Specifications Model CBA-2400AT3 Power 1200W x2 Voltage 200–240V, single phase Current value Short-circuit current 10kA rating Frequency 50/60Hz Maximum suction 7.5m /min airflow Maximum suction static 21.0kPa...
Page 76: Exterior Features
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 2.2 Exterior Features Name Function Intake filter chamber Contains primary and secondary filter. Suction port Connect an intake duct. (removable flange) Exhaust door Contains the exhaust filter. Snap locks Lock the exhaust door.
Page 77: Items Included
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 2.3 Items Included Name Function Primary filter Collects dust. Secondary filter Protects electrical and electronic components from dust. Exhaust HEPA filter Keeps exhaust air clean. Blower cooling intake Brings clean cooling intake air to blower.
Page 78: Control Panel (At3 Panel)
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 2.4 Control Panel (AT3 Panel) Name Function Display Displays operating status and various settings. Also displays an error or warning number when an error or warning has occurred. Suction level The suction level is indicated by green lights.
Page 79: Removable Flanges (Optional)
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 2.5 Removable Flanges (Optional) Use removable flanges of the appropriate size for the intake pipe to be used. ⌀65 Flange Diameter (mm) Part Number ⌀75 FRJ-D-65-37-139 ⌀100 (standard) FRJ-D-75-37-139 FRJ-D-100-43-139 2.6 Remote Cable (Optional)
Page 80: Standard Connection Diagram
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 2.6.3 Standard Connection Diagram Dust collector side Customer’s equipment side Relay Fault output signal Internal circuit Relay Operation output signal ON during operation Relay Filter clogging output signal Output voltage: +1 to 5 V Operating pressure signal...
Page 81 Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 Connection Examples  Pins 1 and 4 (input) Dust collector side Customer’s equipment side Do not apply voltage. Pin 1 or 4 Pin 8  Pin 2 (analog output) Dust collector side Customer’s equipment side Measuring...
Page 82: Pin Assignment
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 2.6.4 Pin Assignment Wire Color Signal Name Description Black Operation input Remote Short-circuit pins 4 and 8 and then short- signal(*1) signal circuit pin 1 to start operation. (input) Red/white Remote control...
Page 83: Communication Feature (Optional)
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 2.7 Communication Feature (Optional) The communication board set (model: RS-485 or RS-EN) can be used to operate or stop the machine, change the suction level, and otherwise control the machine. It also allows you to read out information indicating problems such as clogging and insufficient pressure.
Page 84: Installation
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 3 Installation 3.1 Installation Environment To ensure safety during use and to maximize the performance of the machine, install it in a location that meets the conditions below. Power Supply Use a power supply rated for Overvoltage Category III.
Page 85: How To Install The Machine
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 3.2 How to Install the Machine 1. Be sure to shut off the power before installation. Failure to do so may cause electric shock. WARNING 2. Install the machine in a location that meets environmental requirements. Failure to do so may result in unexpected accidents.
Page 86: Piping
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 3.3.2 Piping If you plan to replace the pipe with one that does not fit the removable flange, Important you need to replace the flange. Please contact us if this is the case. Connect an intake pipe (supplied by customer) by following these steps: Attach the removable flange to the suction port.
Page 87: Operation
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 4 Operation This chapter describes how to operate the machine. Before you begin, carefully read this chapter and “1.2”, and fully understand all instructions. Do not move the machine while it is in operation. If the power fails or the machine stops unexpectedly, shut off the power.
Page 88: Starting The Machine
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 4.2 Starting the Machine Please operate the control panel ON/OFF after an interval of at least 3 minutes. Repeated ON/OFF operation of the control panel within 3 minutes, especially NOTE within 30 seconds, may cause malfunction.
Page 89: Configuring Settings And Checking
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 5 Configuring Settings and Checking Information The control panel allows you to configure various machine settings and check the error history. 5.1 Screen Transitions on the Control Panel 5.1.1 Screen Transitions for Different Modes Normal Mode...
Page 90: Checking Operating Status (During Operation)
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 5.1.3 Checking Operating Status (During Operation) Press [ ] during operation to check operating status. OP **.**kPa External pressure SP **.**kPa Suction pressure DP **.**kPa Differential pressure Blower1 ***.* C Blower ambient temperature1 The display changes at 10-second intervals.
Page 91: Registering And Clearing Initial Pressure
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 5.2 Registering and Clearing Initial Pressure When starting the machine for the first time, be sure to register the initial • pressure. Operating the machine without registering initial pressure will cause the “WARN6” Important warning (initial pressure not registered) to appear.
Page 92: Clearing The Initial Pressure
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 5.2.2 Clearing the Initial Pressure Press [OFF] on the control panel to stop the machine. Press and hold [OFF] for 3 seconds. When the display shows “Initial DP Clr Y”, press [ENTER].
Page 93: Configuring Settings
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 5.3 Configuring Settings 5.3.1 Displaying Setup Modes You can display each mode from the Mode Select screen. Press [OFF] on the control panel to stop the machine. Press [MODE SELECT]. Press [ ] to select the mode you want to display, and press [ENTER].
Page 94: Configuring Communication Format Settings
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 5.3.2 Configuring Communication Format Settings For information on configuring communication format settings, refer to the separate document “AT3 Communication Specifications”. 5.3.3 Setting When to Display Insufficient Airflow Notifications The insufficient airflow notification timing is set automatically when the initial pressure is set.
Page 95: Resetting The Cumulative Operating Hours
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 5.3.4 Resetting the Cumulative Operating Hours Follow the steps below to reset the cumulative operating hours. Display [Other Setting] by referring to “5.3.1”. Press [ ] to select [Runtime Reset].
Page 96: Initializing Settings
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 5.3.5 Initializing Settings Performing this procedure initializes the settings for the following items: • Communication format: Default • Insufficient airflow notification timing: Default • Cumulative operating hours: Reset Display [Other Setting] by referring to “5.3.1”.
Page 97: Maintenance And Inspection
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 6 Maintenance and Inspection 6.1 Cleaning the Machine Always unplug the power cord to shut down the electric path before cleaning. Otherwise, it may cause electric shock. WARNING 1.
Page 98: When To Replace Parts
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 6.2 When to Replace Parts Name When to Replace When the “WARN2” or “WARN4” warning is Primary filter 6.3.1 displayed When the pressure fails to recover after the Secondary filter 6.3.2 primary filter is replaced...
Page 99: Replacing The Secondary Filter
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 Both ends of the filter should be folded toward the inlet side as shown in the figure. NOTE Folding the filter to the secondary filter side may result in a larger pressure drop.
Page 100: Replacing The Exhaust Hepa Filter
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 Make sure that an O-ring is seated on the new secondary filter. Install the new secondary filter. Close the primary filter chamber and lock it with the snap locks. Register initial pressure.
Page 101 Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 Blower cooling intake filter Attach the gasket surface to the body side The blower cooling intake/exhaust filters are held in place by two screws each. Loosen two screws, remove the respective cover and replace it with a new filter. Always install the filter with the gasket side toward the main unit.
Page 102: Troubleshooting
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 7 Troubleshooting If an error (ERR) or warning (WARN) occurs, the error indicator on the control panel lights up or flashes, and the display alternately shows relevant data and the error number. See “7.1”...
Page 103: List Of Errors And Warnings
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 When the display shows “ERROR CLEAR Y”, press [ENTER]. This clears the errors or warnings. Once WARN6 or WARN7 has been cleared, no warnings are displayed until the Important main power switch is turned back on.
Page 104: Troubleshooting
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 7.3 Troubleshooting 7.3.1 Nothing Appears on the Display Cause Solution The machine is not turned on. Turn on the main power switch. Neither of the above applies. Stop the machine immediately and contact us. –...
Page 105: Dust Leaks Out
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 7.3.4 Dust Leaks Out Cause Solution The primary/secondary/exhaust Reinstall the primary/secondary/exhaust filter. filter is not installed properly. The primary/secondary/exhaust Replace the primary/secondary/exhaust filter. filter is damaged. The primary/secondary/exhaust Replace the primary/secondary/exhaust filter.
Page 106: Appendix
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 8 Appendix 8.1 Consumables List Part Number Part Name Replacement Cycle* CBA-2400AT3 Primary filter 1 to 3 months FB-700-22 Secondary filter 3 to 6 months CHF-3535-70 Exhaust HEPA filter 6 to 12 months HEP-3535-69 Blower cooling intake...
Page 107: Compliance With International Standards
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 8.3 Compliance with International Standards 8.3.1 EU Standards (Declaration of Conformity) 8 Appendix Original instructions...
Page 108: Ul/Csa Standards (Met Certificate)
Compact Dust Collector Instruction Manual for Installation and Maintenance Document No.: CIM-20004-05 8.3.2 UL/CSA Standards (MET Certificate) 8 Appendix Original instructions...
Page 109 Notes...
Page 110 Compact Dust Collector Instruction Manual for Installation and Maintenance 5th edition: February 18, 2025 Document No.: CIM-20004-05 Published by CHIKO AIRTEC CO., LTD. ©2025 (Reproduction without permission is prohibited.)
Page 111 Compact Dust Collector Instruction Manual for Operators CBA-2400AT3 Document No.: CIM-21004-04 CHIKO AIRTEC CO., LTD.
Page 112 Document No.: CIM-21004-04 Introduction Thank you for purchasing our “CBA series” dust collector. This dust collector is an energy-saving cleaning box that packs “air technology” in a compact body. This manual is intended for operators and describes how to handle the machine.
Page 113 Compact Dust Collector Instruction Manual for Operators Document No.: CIM-21004-04 Safety-Related Symbols This manual contains instructions indicated by the symbols and signal words listed below to prevent worker accidents and damage to the machine. Instructions marked DANGER, WARNING, or CAUTION are information necessary in order to use the machine correctly and to ensure the desired performance.
Page 114 When making a request, please note the model number and serial number of the product in advance before contacting us. CHIKO AIRTEC CO., LTD. 2-27-24 Hakunoshima, Minoh city, Osaka 562-0012, Japan Contact Information Phone: +81-72-720-5151 Business hours: 9:00 a.m.
Page 115 Compact Dust Collector Instruction Manual for Operators Document No.: CIM-21004-04 Table of Contents INTRODUCTION ........................ 1 REPRINTING AND COPYING ..................... 1 SAFETY-RELATED SYMBOLS ....................2 CONVENTIONS ........................2 WARRANTY AND AFTER-SALES SERVICE ................. 3 1 PRECAUTIONS FOR USING THE PRODUCT ..............5 1.1 Safety Warning Labels........................
Page 116 Compact Dust Collector Instruction Manual for Operators Document No.: CIM-21004-04 1 Precautions for Using the Product 1.1 Safety Warning Labels The warning labels shown below are attached to the machine to provide important safety information that helps prevent worker accidents. Important If a warning label is defaced or damaged, please contact us immediately.
Page 117: Safety Precautions
Compact Dust Collector Instruction Manual for Operators Document No.: CIM-21004-04 1.2 Safety Precautions 1.2.1 General Precautions WARNING Carefully read this manual and fully understand all instructions before beginning work. Observe all warnings and cautions and use the machine correctly. Do not operate the machine in a manner or for a purpose not specified in this manual. Doing so may result in an accident.
Page 118 Compact Dust Collector Instruction Manual for Operators Document No.: CIM-21004-04 1.2.2 Precautions for Operation WARNING Use the machine to suck up non-explosive dry dust. Explosive dust: Aluminum, magnesium, titanium, zinc, cobalt, nickel, wheat flour, etc. Do not operate the machine or perform suction in or around areas with stagnant fog, smoke, or gas containing flammable, explosive, or corrosive substances.
Page 119: Specifications And Appearance
Compact Dust Collector Instruction Manual for Operators Document No.: CIM-21004-04 2 Specifications and Appearance 2.1 Machine Specifications Model CBA-2400AT3 Power 1200W x2 Voltage 200–240V, single phase Current value Short-circuit current 10kA rating Frequency 50/60Hz Maximum suction 7.5m /min airflow Maximum suction static 21.0kPa pressure Noise level...
Page 120: Exterior Features
Compact Dust Collector Instruction Manual for Operators Document No.: CIM-21004-04 2.2 Exterior Features Name Function Intake filter chamber Contains primary and secondary filter. Suction port Connect an intake duct. (removable flange) Exhaust door Contains the exhaust filter. Snap locks Lock the exhaust door. Snap locks Lock the intake filter chamber.
Page 121: Control Panel (At3 Panel)
Compact Dust Collector Instruction Manual for Operators Document No.: CIM-21004-04 2.3 Control Panel (AT3 Panel) Name Function Display Displays operating status and various settings. Also displays an error or warning number when an error or warning has occurred. Suction level The suction level is indicated by green lights.
Page 122: Operation
Compact Dust Collector Instruction Manual for Operators Document No.: CIM-21004-04 3 Operation This chapter describes how to operate the machine. Before you begin, carefully read this chapter and “0”, and fully understand all instructions. Do not move the machine while it is in operation. CAUTION If the power fails or the machine stops unexpectedly, shut off the power.
Page 123: Stopping The Machine
Compact Dust Collector Instruction Manual for Operators Document No.: CIM-21004-04 3.2 Starting the Machine Please operate the control panel ON/OFF after an interval of at least 3 minutes. Repeated ON/OFF operation of the control panel within 3 minutes, especially NOTE within 30 seconds, may cause malfunction.
Page 124: Display Items
Compact Dust Collector Instruction Manual for Operators Document No.: CIM-21004-04 3.4 Display Items 3.4.1 Checking Information (During Non-Operation) Program version, RS-485 Ver*.** ID.** communication station number 3.4.2 Checking Operating Status (During Operation) Press [ ] during operation to check operating status. **.**kPa External pressure **.**kPa...
Page 125 Compact Dust Collector Instruction Manual for Operators Document No.: CIM-21004-04 Notes Original instructions...
Page 126 Compact Dust Collector Instruction Manual for Operators 4th edition: February 18, 2025 Document No.: CIM-21004-04 Published by CHIKO AIRTEC CO., LTD. ©2025 (Reproduction without permission is prohibited.)
