Linergy VIALED NET Manual

made in Italy
VIALED NET
REST MODE - ENERGY TEST - SPY SYSTEM
CARATTERISTICHE GENERALI:
- Led spia presenza rete e ricarica della batteria.
- Funzionamento con batterie al Li-FePO4.
- Dispositivo di protezione contro la scarica eccessiva della batteria.
- Prodotto conforme alle normative europee EN 61347-2-7
- Possibilità della messa nello stato di riposo tramite il comando
remoto Commander (opzionale).
- Il dispositivo di ricarica caricherà in modo normale dopo la prova
par.22.3
Apparecchio con luce led bianca, Gruppo di
Rischio 1 (EN62471-2)
CONNESSIONE E FISSAGGIO DELL'APPARECCHIO:
L'alimentatore è previsto unicamente per essere alimentato da batterie
non associate a circuiti di ricarica a funzionamento continuo o
intermittente. Il modulo di pilotaggio è stato disegnato in modo da
impedire l'inversione della polarità della batteria, effettuare la
connessione come mostrato nelle figure successive.
Utilizzare l'apprecchio solo per l'uso per il quale è stato costruito.
L'installazione e la manutenzione va effettuata da personale
qualificato.
CARATTERISTICHE TECNICHE
TECHNICAL CHARACTERISTICS
ALIMENTAZIONE/ POWER SUPPLY
MASSIMA POTENZA ASSORBITA/ MAX POWER ABSORPTION
TEMPERATURA DI FUNZIONAMENTO/ OPERATING TEMPERATURE
SEZIONE DEL FILO PER COLLEGAM 230V. / WIRE SECTION 230V(mm)
ISOLAMENTO TRA ALIMENTAZIONE E BATTERIA
INSULATION BETWEEN POWER SUPPLY AND THE BATTERY
TEMPO DI RICARICA / CHARGING TIME
GRADO DI PROTEZIONE / IP PROTECTION DEGREE
CODICE / CODE
REST MODE VN04F20EBR
ENERGY TEST VN04F20EBRT
SPY SYSTEM VN04F20EBRC
CODICE / CODE CODICE BREVE
VIALED EVO / COLORE BIANCO
VE03000IBS-N VE1801
VIALED EVO / COLORE GRIGIO
VE03000IGS-N VE1802
VIALED HIGH / COLORE BIANCO
VH03000IBS-N VH1801
VIALED HIGH / COLORE GRIGIO
VH03000IGS-N VH1802
VIALED WALL / COLORE BIANCO
VW03000IBS-N VW1801
VIALED WALL / COLORE BIANCO
VW03000IGS-N VW1802
VIALED TUBE / LENTI STANDARD
VT03000IGS-N VT1801
VIALED TUBE / LENTI GRANDI ALTEZZE
VU03000IGS-N VU1801
LINERGY SRL - via A. De Gasperi 9 - Acquaviva Picena (AP) - ITALY - tel.0735.5974 - fax 0735.597474 - www.linergy.it - info@linergy.it - ISTVIALEDNET - Ver. 1.1

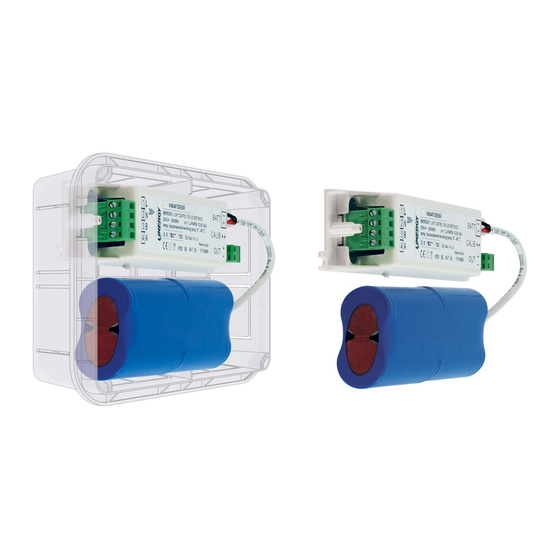

KIT DI EMERGENZA PER MAX N.4 SPOT A LED DI EMERGENZA
CON POSSIBILITA' DI MODO DI RIPOSO
EMERGENCY KIT FOR MAX N.4 SPOT LED
WITH POSSIBILITY OF REST MODE
230Vac - 50Hz
1W
0÷40°C
2
0,5÷1
Doppio isolamento
Double Insulation
12h
IP20
CODICE BREVE AUTON. TIPO BATTERIA/BATTERY
VN1201
VN1301
VN1501
ASSORB. (W) TIPO FLUSSO (lm)
4,5 SL
4,5 SL
4,5 SL
4,5 SL
4,5 SL
4,5 SL
4,5 SL
4,5 SL
I
GENERAL CHARACTERISTICS:
- Indicator led for the presence of power supply and charge of battery.
- Operation with Li-FePO4 batteries.
- Electronic protection device for excessive discharge of the battery.
- Device conform to rules EN 61347-2-7
- Possibility to be put in the stand-by mode by the remote control
Commander (optional)
- The racharge device will charge in the normal way after the test
par.22.3
White led device, Risk Group 1 (EN62471-2)
CONNECTION AND FIXING OF THE DEVICE: The plastic case of the
module is designed to avoid the polarity inversion of the battery, connect
the battery as shown in subseguent pictrures.
The device is provided only to be supplied with batteries not associated
to recharge circuits with intermittent or continuous operation.
Use the device only for the intended use.
Installation e maintenance must be done by qualified personnel.
ATTENZIONE
La sorgente luminosa a LED non è sostituibile.
WARNING
LED source is not replaceable.
CONDIZIONI DI GARANZIA / WARRANTY CONDITION
La garanzia sugli apparecchi di emergenza è di 5 anni dalla data di vendita. La
garanzia decade se il prodotto è stato manomesso o riparato da personale non
autorizzato LINERGY.
The warranty on the emergency luminaire is 5 years from the sales date. The
warranty voids if the product h as been mishandle d o repaired by personnel not
authorized by LINERGY.
2 h SE Li-FePO4 12,8V 3Ah
2 h SE Li-FePO4 12,8V 3Ah
2 h SE Li-FePO4 12,8V 3Ah
320
320
320
Faretti Vialed compatibili
320
Vialed Spot Compliant
320
320
320
320
230 Vac - 50 Hz
IP 20
GB
Tabella Molelli
Moldels Table
