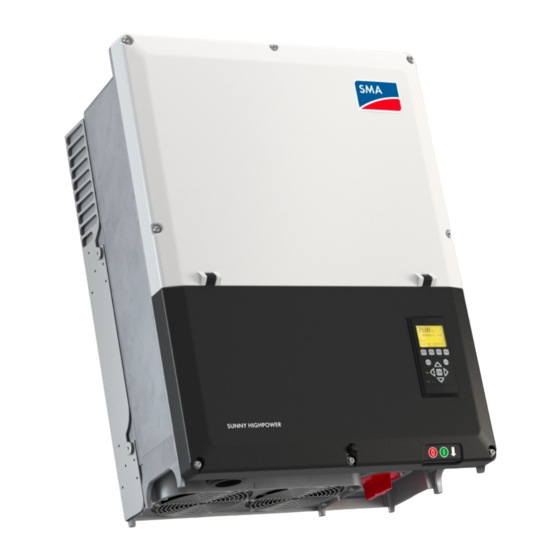

Page 1 Spare-part set "PSU Assembly" for SUNNY TRIPOWER 60-10 / 60-US-10 / 60-JP-10 and for MLX 60 CL-PSU-1-SP STP60-PSU-RM-xx-10 | 201119-00.01 | Version 1.0...
Page 2 ENGLISH Replacement Manual..............3 DEUTSCH Austauschanleitung..............32 ESPAÑOL Instrucciones para la sustitución..........62 FRANÇAIS Instructions de remplacement ..........92 ITALIANO Istruzioni per la sostituzione ..........122 NEDERLANDS Vervangingshandleiding............. 151 PORTUGUÊS Manual de substituição ............181 TÜRKÇE Değiştirme kılavuzu ............. 210 日本語交換説明書................240 Contact ...................270 STP60-PSU-RM-xx-10...
Page 3: Legal Provisions
Legal Provisions Legal Provisions The information contained in these documents is the property of SMA Solar Technology AG. No part of this document may be reproduced, stored in a retrieval system, or transmitted, in any form or by any means, be it electronic, mechanical, photographic, magnetic or otherwise, without the prior written permission of SMA Solar Technology AG.
Page 4: Target Group
The tasks described in this document must only be performed by qualified persons. Qualified persons must have the following skills: • Within the SMA factory warranty, participation in an SMA training course is mandatory for carrying out the activities described in this document. The type of training and the media used may vary from country to country.
Page 5: Symbols In The Document
SMA Solar Technology AG 1 Information on this Document NOTICE Indicates a situation which, if not avoided, can result in property damage. Symbols in the Document Icon Explanation Information that is important for a specific topic or goal, but is not safety-rele-...
Page 6: Intended Use
This document does not replace any regional, state, provincial, federal or national laws, regulations or standards that apply to the installation, electrical safety and use of the product. SMA Solar Technology AG assumes no responsibility for the compliance or non-compliance with such laws or codes in connection with the installation of the product.
Page 7 SMA Solar Technology AG 2 Safety DANGER Danger to life due to electric shock when live components or cables of the inverter are touched High voltages are present in the conductive components or cables of the inverter. Touching live parts and cables of the inverter results in death or lethal injuries due to electric shock.
Page 8 2 Safety SMA Solar Technology AG WARNING Danger to life due to fire or explosion In rare cases, an explosive gas mixture can be generated inside the inverter under fault conditions. In this state, switching operations can cause a fire inside the inverter or explosion.
Page 9 • Ground yourself before touching any component. Grounding conductor test prior to recommissioning Prior to recommissioning SMA inverters after the installation of SMA components or power assemblies which cannot be replaced intuitively, ensure that the grounding conductor in the inverter is correctly connected. The function of the grounding conductor must be ensured and all locally applicable laws, standards and directives must be observed.
Page 10 Unauthorized alterations will void guarantee and warranty claims and in most cases terminate the operating license. SMA Solar Technology AG shall not be held liable for any damage caused by such changes.
Page 11: Component Overview
SMA Solar Technology AG 3 Component Overview Component Overview Position Designation AC EMC assembly AC-RLY assembly Busbar L1, L2 and L3 AC terminals Surge arrester DC terminals PSU Assembly Replacement Manual STP60-PSU-RM-xx-10...
Page 12: Scope Of Delivery
4 Scope of Delivery SMA Solar Technology AG Scope of Delivery Check the scope of delivery for completeness and any externally visible damage. Contact the Service if the delivery is incomplete or damaged. Designation Quantity PSU Assembly PCB bracket Replacement Manual...
Page 13 SMA Solar Technology AG 5 Disconnecting the Inverter from Voltage Sources Disconnecting the Inverter from Voltage Sources With one-piece enclosure lid Prior to performing any work on the inverter, always disconnect it from all voltage sources as described in this section. Always adhere to the prescribed sequence.
Page 14 5 Disconnecting the Inverter from Voltage Sources SMA Solar Technology AG 9. Remove the display cable from the display. To do this, remove the 2 screws from the cable holder (TX20), remove the two screws from the plug (cross- head screwdriver) and pull off the plug.
Page 15 SMA Solar Technology AG 5 Disconnecting the Inverter from Voltage Sources NOTICE Damage to the inverter due to electrostatic discharge The internal components of the inverter can be irreparably damaged by electrostatic discharge. • Ground yourself before touching any component.
Page 16 5 Disconnecting the Inverter from Voltage Sources SMA Solar Technology AG 3. Disconnect the AC miniature circuit breaker from all 3 line conductors and secure against reconnection. 4. If a distribution board (DC combiner) with integrated load-break switch is installed, disconnect the DC power supply via the DC load-break switch in the distribution board.
Page 17 SMA Solar Technology AG 5 Disconnecting the Inverter from Voltage Sources 11. Use an appropriate measuring device to ensure that no voltage is present at the AC terminal block between L1 and PE, L2 and PE, L3 and PE, L1 and L2, L2 and L3 and L1 and L3.
Page 18 5 Disconnecting the Inverter from Voltage Sources SMA Solar Technology AG 16. Loosen the remaining 8 screws (TX30) of the enclosure lid. Remove the enclosure lid. STP60-PSU-RM-xx-10 Replacement Manual...
Page 19 SMA Solar Technology AG 6 Removing the PSU Assembly Removing the PSU Assembly 1. Disconnect the inverter from all voltage sources (see Section 5, page 13). 2. Loosen the 2 screws (TX20) of the air flow guide and remove them together with the air flow guide.
Page 20 6 Removing the PSU Assembly SMA Solar Technology AG 4. Loosen the 2 screws (TX20) on the fan and pull the fan out of the bracket. 5. Disconnect the fan cable from the marked cable holder. 6. Mark each cable with the position of the terminal used. Use marking tape and a waterproof marker.
Page 21 SMA Solar Technology AG 6 Removing the PSU Assembly 8. Remove the fastening screws of the assembly (TX20). 9. Carefully remove the assembly by pulling it towards you. Press together both locking tabs with needle- nosed pliers or bent needle-nosed pliers on each printed circuit board retaining clip.
Page 22 7 Installing the PSU Assembly SMA Solar Technology AG Installing the PSU Assembly Figure 1 : Touchable areas Position Designation Area of the assembly that can be touched with- out consequence. Area that can be used as a holding point during mounting.
Page 23 SMA Solar Technology AG 7 Installing the PSU Assembly 5. Align the new assembly and carefully insert it into the inverter. Pay attention to the touchable areas. 6. Ensure that all PCB brackets are correctly locked in place 7. Tighten the fastening screws (TX20, torque: 2 Nm).
Page 24 7 Installing the PSU Assembly SMA Solar Technology AG 10. Push the fan cable into the marked holder. 11. Only if the AC-RLY assembly shown is not to be removed and replaced with a new AC-RLY assembly from the CL-REL-KIT-1-SP spare-parts kit, reattach the airflow guide and fasten it with 2 screws (TX20, torque: 1.3 Nm).
Page 25 SMA Solar Technology AG 8 Recommissioning the Inverter Recommissioning the Inverter With one-piece enclosure lid If you have disconnected the inverter from all voltage sources and want to recommission it, proceed as follows. Procedure: 1. Ensure that the grounding conductor in the inverter is correctly connected and functions properly.
Page 26 8 Recommissioning the Inverter SMA Solar Technology AG 5. Press the intermediate frame against the enclosure and tighten the 8 screws in the given order (TX25, torque: 6 Nm). 6. Position the lower edge of the enclosure lid at the lower edge of the inverter. The gap in the enclosure lid has to fit exactly over the screw at the inverter.
Page 27 SMA Solar Technology AG 8 Recommissioning the Inverter 8. Guide the display cable through the display opening in the enclosure lid. 9. At the enclosure lid, tighten the M12x35 screw (TX55 or AF 8, torque: 13 Nm). 10. Connect display cable to display. Insert the plug and fasten it with 2 screws (Philips screwdriver, torque 0.5 Nm).
Page 28 8 Recommissioning the Inverter SMA Solar Technology AG 17. Check whether the current settings of the inverter correspond to the settings before the assembly had been replaced. If the settings have been reset due to replacing the assembly, adjust the settings to the parameters before the assemblies had been replaced (see inverter manual).
Page 29 SMA Solar Technology AG 8 Recommissioning the Inverter 5. Mount the enclosure lid and fix the 8 screws in the order given (TX30, torque: 4 Nm). 6. Connect display cable to display. Insert the plug and fasten it with 2 screws (Philips screwdriver, torque 0.5 Nm).
Page 30 8 Recommissioning the Inverter SMA Solar Technology AG 9. Turn the DC load-break switch of the inverter to position I. 10. If a distribution board (DC combiner) with integrated load-break switch is installed, switch on the DC power supply via the DC load-break switch in the distribution board.
Page 31 Organize the return shipment to SMA Solar Technology AG. Contact the Service. 2. If the assembly is not to be returned, dispose of the assembly in accordance with the locally applicable disposal regulations for electronic waste.
Page 32: Rechtliche Bestimmungen
SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden.
Page 33 Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte müssen über folgende Qualifikation verfügen: • Innerhalb der SMA Werksgarantie ist die Teilnahme an einem SMA Schulungsangebot zur Durchführung der in diesem Dokument beschriebenen Tätigkeiten zwingend erforderlich. Die Art der Schulung und die verwendeten Medien können länderspezifisch voneinander abweichen.
Page 34 1 Hinweise zu diesem Dokument SMA Solar Technology AG WARNUNG Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zum Tod oder zu schweren Verletzungen führen kann. VORSICHT Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zu leichten oder mittleren Verletzungen führen kann. ACHTUNG Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zu Sachschäden führen kann.
Page 35 SMA Solar Technology AG 1 Hinweise zu diesem Dokument Auszeichnung Verwendung Beispiel [Schaltfläche] • Schaltfläche oder Taste, die Sie • [Enter] wählen. wählen oder drücken sollen [Taste] • Platzhalter für variable • Parameter WCtlHz.Hz# Bestandteile (z. B. in Parameternamen) Benennungen im Dokument Vollständige Benennung...
Page 36: Wichtige Sicherheitshinweise
Dieses Dokument ersetzt keine regionalen, Landes-, Provinz-, bundesstaatlichen oder nationalen Gesetze sowie Vorschriften oder Normen, die für die Installation und die elektrische Sicherheit und den Einsatz des Produkts gelten. SMA Solar Technology AG übernimmt keine Verantwortung für die Einhaltung bzw. Nichteinhaltung dieser Gesetze oder Bestimmungen im Zusammenhang mit der Installation des Produkts.
Page 37 SMA Solar Technology AG 2 Sicherheit GEFAHR Lebensgefahr durch Stromschlag beim Berühren spannungsführender Teile oder Kabel des Wechselrichters An spannungsführenden Teilen oder Kabeln des Wechselrichters liegen hohe Spannungen an. Das Berühren spannungsführender Teile oder Kabel des Wechselrichters führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.
Page 38 2 Sicherheit SMA Solar Technology AG WARNUNG Lebensgefahr durch Feuer und Explosion In seltenen Einzelfällen kann im Fehlerfall im Inneren des Wechselrichters ein zündfähiges Gasgemisch entstehen. Durch Schalthandlungen kann in diesem Zustand im Inneren des Wechselrichters ein Brand entstehen oder eine Explosion ausgelöst werden. Tod oder lebensgefährliche Verletzungen durch heiße oder wegfliegende Teile können die Folge sein.
Page 39 SMA Solar Technology AG 2 Sicherheit WARNUNG Lebensgefahr durch Stromschlag bei Zerstörung eines Messgeräts durch Überspannung Eine Überspannung kann ein Messgerät beschädigen und zum Anliegen einer Spannung am Gehäuse des Messgeräts führen. Das Berühren des unter Spannung stehenden Gehäuses des Messgerätes führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.
Page 40 2 Sicherheit SMA Solar Technology AG Schutzleiterprüfung vor Wiederinbetriebnahme Vor der Wiederinbetriebnahme von SMA Wechselrichtern nach Einbau von nicht intuitiv zu tauschenden SMA Komponenten oder Leistungsbaugruppen sicherstellen, dass der Schutzleiter im Wechselrichter korrekt angeschlossen ist. Die Funktion des Schutzleiters muss gegeben sein und alle vor Ort geltenden Gesetze, Normen und Richtlinien müssen eingehalten...
Page 41 SMA Solar Technology AG 3 Komponentenübersicht Komponentenübersicht Position Bezeichnung AC-EMV-Baugruppe AC-RLY-Baugruppe Stromschienen L1, L2 und L3 AC-Anschlussklemmen Überspannungsableiter DC-Anschlussklemmen PSU-Baugruppe Austauschanleitung STP60-PSU-RM-xx-10...
Page 42 4 Lieferumfang SMA Solar Technology AG Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit dem Service in Verbindung. Bezeichnung Anzahl PSU-Baugruppe Leiterplattenhalterung Austauschanleitung STP60-PSU-RM-xx-10 Austauschanleitung...
Page 43 SMA Solar Technology AG 5 Wechselrichter spannungsfrei schalten Wechselrichter spannungsfrei schalten Mit einteiligem Gehäusedeckel Vor allen Arbeiten am Wechselrichter den Wechselrichter immer wie in diesem Kapitel beschrieben spannungsfrei schalten. Dabei immer die vorgegebene Reihenfolge einhalten. Zusätzlich benötigtes Hilfsmittel: ☐ 2-poliger Spannungsprüfer ohne eigene Spannungsquelle Vorgehen: 1.
Page 44 5 Wechselrichter spannungsfrei schalten SMA Solar Technology AG 9. Das Displaykabel vom Display entfernen. Dazu die 2 Schrauben an der Kabelhalterung entfernen (TX20), die 2 Schrauben am Stecker entfernen (Kreuzschraubendreher) und Stecker abziehen. 10. Die M12x35-Schraube mit der Dichtscheibe entfernen (TX55 oder SW 8) und den Gehäusedeckel abnehmen.
Page 45 SMA Solar Technology AG 5 Wechselrichter spannungsfrei schalten ACHTUNG Beschädigung des Wechselrichters durch elektrostatische Entladung Bauteile im Inneren des Wechselrichters können durch elektrostatische Entladung irreparabel beschädigt werden. • Erden Sie sich, bevor Sie ein Bauteil berühren. 13. Spannungsfreiheit an der AC-Klemmleiste...
Page 46 5 Wechselrichter spannungsfrei schalten SMA Solar Technology AG WARNUNG Lebensgefahr durch Feuer und Explosion In seltenen Einzelfällen kann im Fehlerfall im Inneren des Wechselrichters ein zündfähiges Gasgemisch entstehen. Durch Schalthandlungen kann in diesem Zustand im Inneren des Wechselrichters ein Brand entstehen oder eine Explosion ausgelöst werden. Tod oder lebensgefährliche Verletzungen durch heiße oder wegfliegende Teile können die Folge sein.
Page 47 SMA Solar Technology AG 5 Wechselrichter spannungsfrei schalten ACHTUNG Beschädigung des Wechselrichters durch elektrostatische Entladung Bauteile im Inneren des Wechselrichters können durch elektrostatische Entladung irreparabel beschädigt werden. • Erden Sie sich, bevor Sie ein Bauteil berühren. 11. Spannungsfreiheit an der AC-Klemmleiste...
Page 48 5 Wechselrichter spannungsfrei schalten SMA Solar Technology AG 15. Displaykabel am Display entfernen. Dazu die 2 Schrauben (TX20) an der Kabelhalterung lösen und Kabelhalterung vom Servicedeckel abnehmen. Mit einem Kreuzschraubendreher die 2 Schrauben am Stecker lösen und Stecker abziehen. 16. Die restlichen 8 Schrauben (TX30) des Gehäusedeckels lösen.
Page 49 SMA Solar Technology AG 6 PSU-Baugruppe ausbauen PSU-Baugruppe ausbauen 1. Den Wechselrichter spannungsfrei schalten (siehe Kapitel 5, Seite 43). 2. Die 2 Schrauben (TX20) der Luftstromführung lösen und zusammen mit der Luftstromführung entfernen. 3. Nur wenn die gezeigte AC-RLY-Baugruppe entfernt und durch eine neue AC-RLY-Baugruppe aus dem Ersatzteil-Set CL-REL-KIT-1-SP ersetzt werden soll, die Luftstromführung und die 2 Schrauben entsorgen.
Page 50 6 PSU-Baugruppe ausbauen SMA Solar Technology AG 4. Die 2 Schrauben (TX20) am Lüfter lockern und den Lüfter aus der Halterung ziehen. 5. Das Lüfterkabel aus der markierten Kabelhalterung lösen. 6. Auf jedem Kabel die Position der verwendeten Anschlussklemme vermerken. Dabei Markierungsklebeband und wasserfesten Stift verwenden.
Page 51 SMA Solar Technology AG 6 PSU-Baugruppe ausbauen 8. Die Befestigungsschrauben der Baugruppe lösen (TX20). 9. Die Baugruppe vorsichtig nach vorne herausnehmen. Dabei an jeder Leiterplattenhalterung die beiden Rastnasen mit einer Spitzzange oder Storchschnabelzange zusammendrücken. Austauschanleitung STP60-PSU-RM-xx-10...
Page 52 7 PSU-Baugruppe einbauen SMA Solar Technology AG PSU-Baugruppe einbauen Abbildung 1 : Berührbare Bereiche Position Bezeichnung Bereich der Baugruppe, der unbedenklich be- rührt werden kann. Bereich kann für die Monta- ge als Haltepunkt benutzt werden. Der übrige Bereich darf nicht berührt werden.
Page 53 SMA Solar Technology AG 7 PSU-Baugruppe einbauen 5. Die neue Baugruppe ausrichten und vorsichtig in den Wechselrichter einsetzen. Dabei auf die berührbaren Bereiche achten. 6. Sicherstellen, dass alle Leiterplattenhalterungen korrekt eingerastet sind. 7. Die Befestigungsschrauben anziehen (TX20, Drehmoment: 2 Nm). 8. Alle Kabel wieder einstecken. Dabei müssen die Stecker hörbar einrasten.
Page 54 7 PSU-Baugruppe einbauen SMA Solar Technology AG 10. Das Lüfterkabel in die markierte Halterung schieben. 11. Nur wenn die gezeigte AC-RLY-Baugruppe nicht entfernt und durch eine neue AC-RLY-Baugruppe aus dem Ersatzteil-Set CL-REL-KIT-1-SP ersetzt werden soll, die Luftstromführung wieder anbringen und mit 2 Schrauben befestigen (TX20, Drehmoment: 1,3 Nm).
Page 55 SMA Solar Technology AG 8 Wechselrichter wieder in Betrieb nehmen Wechselrichter wieder in Betrieb nehmen Mit einteiligem Gehäusedeckel Wenn Sie den Wechselrichter spannungsfrei geschaltet haben und wieder in Betrieb nehmen möchten, führen Sie die folgenden Handlungen in der vorgegebenen Reihenfolge aus.
Page 56 8 Wechselrichter wieder in Betrieb nehmen SMA Solar Technology AG 5. Den Zwischenrahmen gegen das Gehäuse drücken und die 8 Schrauben in der vorgegeben Reihenfolge einschrauben (TX25, Drehmoment: 6 Nm). 6. Die untere Kante des Gehäusedeckels am unteren Rand des Wechselrichters ansetzen. Dabei muss die Öffnung im Gehäusedeckel genau in der Schraube...
Page 57 SMA Solar Technology AG 8 Wechselrichter wieder in Betrieb nehmen 8. Das Displaykabel durch die Displayöffnung im Gehäusedeckel führen. 9. Am Gehäusedeckel die M12x35-Schraube festziehen (TX55 oder SW 8, Drehmoment: 13 Nm). 10. Displaykabel am Display anschließen. Dazu den Stecker einstecken und mit 2 Schrauben (Kreuzschraubendreher, Drehmoment 0,5 Nm) befestigen.
Page 58 8 Wechselrichter wieder in Betrieb nehmen SMA Solar Technology AG 17. Prüfen, ob die aktuellen Einstellungen des Wechselrichters den Einstellungen vor dem Tausch der Baugruppe entsprechen. Wenn die Einstellungen durch den Tausch der Baugruppe zurückgesetzt wurden, die Einstellungen auf die Parameter vor dem Tausch der Baugruppen anpassen (siehe Anleitung des Wechselrichters).
Page 59 SMA Solar Technology AG 8 Wechselrichter wieder in Betrieb nehmen 5. Den Gehäusedeckel anbringen und die 8 Schrauben nach angegebener Reihenfolge einschrauben (TX30, Drehmoment: 4 Nm). 6. Displaykabel am Display anschließen. Dazu den Stecker einstecken und mit 2 Schrauben (Kreuzschraubendreher, Drehmoment 0,5 Nm) befestigen. Die 2 Schrauben an der Kabelhalterung einschrauben (TX20, Drehmoment: 2 Nm).
Page 60 8 Wechselrichter wieder in Betrieb nehmen SMA Solar Technology AG 9. Den DC-Lasttrennschalter des Wechselrichters auf Position I stellen. 10. Wenn ein Verteilerkasten (DC-Combiner) mit integriertem Lasttrennschalter installiert ist, die Gleichstromversorgung über den DC-Lasttrennschalter im Verteilerkasten einschalten. 11. Wenn ein Verteilerkasten ohne Lasttrennschalter (nur Sicherung) installiert ist, die Gleichstromversorgung wie folgt wieder herstellen: Bis Sonnenuntergang warten und die DC- Sicherungen einsetzen.
Page 61 1. Wenn die defekte Baugruppe zurückgesendet werden soll, die defekte Baugruppe für den Versand verpacken. Dabei die Originalverpackung oder eine Verpackung verwenden, die sich für Gewicht und Größe der Baugruppe eignet. Den Rückversand an SMA Solar Technology AG organisieren. Dazu den Service kontaktieren.
Page 62: Disposiciones Legales
SMA Solar Technology AG Disposiciones legales SMA Solar Technology AG es propietaria de todos los derechos de la información que se facilita en esta documentación. Queda prohibida la reproducción total o parcial de este documento, así como su almacenamiento en un sistema de recuperación y toda transmisión electrónica, mecánica, fotográfica, magnética o de otra índole sin previa autorización por escrito de SMA Solar...
Page 63: Grupo De Destinatarios
Las actividades descritas en este documento deben realizarlas exclusivamente especialistas que han de contar con esta cualificación: • La garantía del fabricante de SMA exige la participación en una formación de SMA para llevar a cabo las tareas descritas en el presente documento. El tipo de formación y los medios utilizados pueden diferir de un país a otro.
Page 64: Símbolos Del Documento
1 Indicaciones sobre este documento SMA Solar Technology AG ATENCIÓN Representa una advertencia que, de no ser observada, puede causar lesiones físicas leves o de gravedad media. PRECAUCIÓN Representa una advertencia que, de no ser observada, puede causar daños materiales.
Page 65: Denominación En El Documento
SMA Solar Technology AG 1 Indicaciones sobre este documento Denominación en el documento Denominación completa Denominación utilizada en este documento Sunny Tripower Inversor Subgrupo PSU Subgrupo PSU, subgrupo, producto Instrucciones para la sustitución STP60-PSU-RM-xx-10...
Page 66: Uso Previsto
139F5040 - 139F5049) STP 60-US-10 MLX 60 Utilice siempre los productos de SMA de acuerdo con las indicaciones de la documentación adjunta y observe las leyes, reglamentos, reglas y normas vigentes. Cualquier otro uso puede causarle lesiones al usuario o daños materiales.
Page 67 SMA Solar Technology AG 2 Seguridad PELIGRO Peligro de muerte por descarga eléctrica por contacto con componentes conductores de tensión o cables del inversor En los componentes conductores o cables del inversor existen altas tensiones. El contacto con componentes conductores de tensión o cables del inversor puede causar la muerte o lesiones mortales por descarga eléctrica.
Page 68 2 Seguridad SMA Solar Technology AG ADVERTENCIA Peligro de muerte por fuego y explosión En infrecuentes casos aislados, puede producirse en caso de error una mezcla de gas inflamable en el interior del inversor. En este estado puede producirse un incendio en el interior del inversor o una explosión durante las actividades de conmutación.
Page 69 SMA Solar Technology AG 2 Seguridad ADVERTENCIA Peligro de muerte debido al fuego por inobservancia de los pares de apriete en uniones roscadas conductoras de tensión Si no se respetan los pares de apriete indicados, se reduce la corriente admisible de las uniones roscadas conductoras de tensión y las resistencias de contacto aumentan.
Page 70 Comprobación del cable a tierra antes de la nueva puesta en marcha Antes de la nueva puesta en marcha de los inversores de SMA después de instalar componentes de SMA o subgrupos de potencia que no se puedan sustituir de forma intuitiva, asegúrese de que el conductor de protección del inversor esté...
Page 71 SMA Solar Technology AG 3 Vista general de componentes Vista general de componentes Posición Denominación Subgrupo CA-CEM Subgrupo AC-RLY Barras colectoras L1, L2 y L3 Bornes de CA Descargador de sobretensión Bornes de conexión de CC Subgrupo PSU Instrucciones para la sustitución...
Page 72: Contenido De La Entrega
4 Contenido de la entrega SMA Solar Technology AG Contenido de la entrega Compruebe que el contenido de la entrega esté completo y que no presente daños externos visibles. En caso de que no esté completo o presente daños, póngase en contacto con el servicio técnico.
Page 73: Desconexión Del Inversor De La Tensión
SMA Solar Technology AG 5 Desconexión del inversor de la tensión Desconexión del inversor de la tensión Con tapa de la carcasa de una pieza Antes de efectuar cualquier trabajo en el inversor, desconéctelo siempre de la tensión tal y como se describe en este capítulo.
Page 74 5 Desconexión del inversor de la tensión SMA Solar Technology AG 9. Retire el cable de la pantalla. Retire los 2 tornillos del portacables (TX20), retire los 2 tornillos del conector (destornillador de estrella Pozidriv) y retire el conector. 10. Retire el tornillo M12x35 con la arandela de sellado (TX55 o ancho 8) y quite la tapa de la carcasa.
Page 75 SMA Solar Technology AG 5 Desconexión del inversor de la tensión PRECAUCIÓN Daños en el inversor por descarga electrostática Los componentes internos del inversor pueden sufrir daños irreparables por descargas electrostáticas. • Póngase a tierra antes de tocar cualquier componente.
Page 76 5 Desconexión del inversor de la tensión SMA Solar Technology AG ADVERTENCIA Peligro de muerte por fuego y explosión En infrecuentes casos aislados, puede producirse en caso de error una mezcla de gas inflamable en el interior del inversor. En este estado puede producirse un incendio en el interior del inversor o una explosión durante las actividades de conmutación.
Page 77 SMA Solar Technology AG 5 Desconexión del inversor de la tensión 9. Suelte los 3 tornillos de la parte inferior de la tapa de servicio (TX30) y pliegue la tapa de servicio 180° hacia arriba. La tapa de servicio se mantiene en su posición mediante imanes.
Page 78 5 Desconexión del inversor de la tensión SMA Solar Technology AG 13. Con un equipo de medición adecuado, asegúrese de que no haya tensión en las entradas de CC del inversor. Para ello, introduzca la punta de comprobación en el agujero redondo de cada borne.
Page 79 SMA Solar Technology AG 6 Desmontaje del subgrupo PSU Desmontaje del subgrupo PSU 1. Desconecte el inversor de la tensión (consulte el capítulo 5, página 73). 2. Afloje los 2 tornillos (TX20) de la guía de la corriente de aire y quítelos junto con la guía.
Page 80 6 Desmontaje del subgrupo PSU SMA Solar Technology AG 4. Afloje los 2 tornillos (TX20) del ventilador y extraiga el ventilador del soporte. 5. Suelte el cable del ventilador del portacables marcado. 6. Anote en cada cable la posición del borne utilizado. Utilice una cinta adhesiva de marcar y un bolígrafo resistente al agua.
Page 81 SMA Solar Technology AG 6 Desmontaje del subgrupo PSU 8. Afloje los tornillos de fijación del (TX20). 9. Extraiga hacia adelante el subgrupo con cuidado. Al hacerlo, presione los dos ganchos de retención en cada soporte de las placas de circuito con unas tenazas de puntas o alicates.
Page 82 7 Montaje del subgrupo PSU SMA Solar Technology AG Montaje del subgrupo PSU Imagen 1 : Áreas que se pueden tocar Posición Denominación Área del subgrupo que es inofensivo tocar. El área puede utilizarse como punto de sujeción para el montaje.
Page 83 SMA Solar Technology AG 7 Montaje del subgrupo PSU 5. Alinee el nuevo subgrupo y colóquelo con cuidado en el inversor. Al hacerlo, tenga en cuenta las zonas que se pueden tocar. 6. Asegúrese de que todos los soportes de las placas de circuito encajen correctamente.
Page 84 7 Montaje del subgrupo PSU SMA Solar Technology AG 10. Introduzca el cable del ventilador en el soporte marcado. 11. Solo si el subgrupo AC-RLY no se debe retirar y sustituir por un nuevo subgrupo AC-RLY del juego de piezas de repuesto CL-REL-KIT-1-SP, vuelva a colocar la guía de la corriente de aire y fíjela con 2...
Page 85: Nueva Puesta En Marcha Del Inversor
SMA Solar Technology AG 8 Nueva puesta en marcha del inversor Nueva puesta en marcha del inversor Con tapa de la carcasa de una pieza Si ha desconectado el inversor de la tensión y desea volver a ponerlo en funcionamiento, siga estas indicaciones en el orden indicado.
Page 86 8 Nueva puesta en marcha del inversor SMA Solar Technology AG 5. Presione el marco intermedio contra la carcasa y coloque los 8 tornillos en el orden especificado (TX25, par de apriete: 6 Nm). 6. Coloque el canto inferior de la tapa de la carcasa en el borde inferior del inversor.
Page 87 SMA Solar Technology AG 8 Nueva puesta en marcha del inversor 8. Haga pasar el cable de la pantalla por la abertura de la pantalla en la tapa de la carcasa. 9. Apriete el tornillo M12x35 en la tapa de la carcasa (TX55 o ancho 8, par de apriete: 13 Nm).
Page 88 8 Nueva puesta en marcha del inversor SMA Solar Technology AG 17. Compruebe si los ajustes actuales del inversor se corresponden con los ajustes previos a la sustitución del subgrupo. Si con la sustitución del subgrupo se restablecen los ajustes, modifique los ajustes a los parámetros anteriores a la sustitución del subgrupo (consulte las...
Page 89 SMA Solar Technology AG 8 Nueva puesta en marcha del inversor 5. Coloque la tapa de la carcasa y atornille los 8 tornillos en el orden indicado (TX30, par de apriete: 4 Nm). 6. Conecte el cable de la pantalla en la pantalla.
Page 90 8 Nueva puesta en marcha del inversor SMA Solar Technology AG 9. Coloque el interruptor-seccionador de potencia de CC del inversor en la posición I. 10. Si hay instalado un cuadro de distribución (DC-Combiner) con interruptor-seccionador integrado, conecte la alimentación de corriente continua a través del interruptor-seccionador de potencia de CC que se encuentra en el cuadro de distribución.
Page 91 1. Si el subgrupo defectuoso debe devolverse, embálelo para el envío. Utilice para ello el embalaje original o bien otro que sea adecuado para el peso y tamaño del subgrupo. Prepare la devolución a SMA Solar Technology AG. Para ello, póngase en contacto con el servicio técnico.
Page 92: Dispositions Légales
Les spécifications peuvent être modifiées sans préavis. Tous les efforts ont été mis en œuvre pour que ce document soit élaboré avec le plus grand soin et tenu aussi à jour que possible. SMA Solar Technology AG avertit toutefois les lecteurs qu’elle se réserve le droit d’apporter des modifications aux présentes spécifications sans préavis ou conformément aux dispositions du contrat de livraison...
Page 93: Groupe Cible
Les opérations décrites dans le présent document doivent uniquement être réalisées par un personnel qualifié. Ce dernier doit posséder les qualifications suivantes : • Dans le cadre de la garantie constructeur, la participation à une formation SMA est obligatoire pour exécuter les opérations décrites dans le présent document. Le type de formation et les médias utilisés peuvent varier d’un pays à...
Page 94: Symboles Utilisés Dans Le Document
1 Remarques relatives à ce document SMA Solar Technology AG ATTENTION Indique une mise en garde dont le non-respect peut entraîner des blessures corporelles légères ou de moyenne gravité. PRUDENCE Indique une mise en garde dont le non-respect peut entraîner des dommages matériels.
Page 95: Désignations Utilisées Dans Le Document
SMA Solar Technology AG 1 Remarques relatives à ce document Désignations utilisées dans le document Désignation complète Désignation dans ce document Sunny Tripower Onduleur Ensemble PSU Ensemble PSU, ensemble, produit Instructions de remplacement STP60-PSU-RM-xx-10...
Page 96: Consignes De Sécurité Importantes
à l’installation, à la sécurité électrique et à l’utilisation du produit. SMA Solar Technology AG décline toute responsabilité pour la conformité ou non-conformité à ces législations ou dispositions en relation avec l’installation du produit.
Page 97 SMA Solar Technology AG 2 Sécurité DANGER Danger de mort par choc électrique en cas de contact avec des composants conducteurs ou des câbles de l’onduleur Les composants conducteurs ou les câbles de l’onduleur sont soumis à de hautes tensions. Le contact avec des composants conducteurs ou des câbles de l’onduleur peut entraîner la mort ou...
Page 98 2 Sécurité SMA Solar Technology AG AVERTISSEMENT Danger de mort par incendie et explosion Dans de rares cas, les mélanges gazeux inflammables peuvent être générés dans l’onduleur en cas de dysfonctionnement. Les opérations de commutation risquent, dans ce cas, de provoquer un incendie ou une explosion dans l’onduleur.
Page 99 SMA Solar Technology AG 2 Sécurité AVERTISSEMENT Danger de mort par choc électrique lors de la destruction d’un appareil de mesure due à une surtension Une surtension peut endommager un appareil de mesure et créer une tension au niveau du boîtier de l’appareil de mesure.
Page 100 Contrôle du conducteur de protection avant la remise en service Avant la remise en service d’onduleurs SMA survenant après l’installation de composants ou de modules de puissance SMA ne se remplaçant pas de manière intuitive, assurez-vous que le conducteur de protection est correctement raccordé dans l’onduleur. Le conducteur de protection doit être fonctionnel et toutes les lois, normes et directives en vigueur sur place...
Page 101: Vue D'ensemble Des Composants
SMA Solar Technology AG 3 Vue d’ensemble des composants Vue d’ensemble des composants Position Désignation Ensemble AC CEM Module AC-RLY Barre omnibus L1, L2 et L3 Bornes AC Parafoudre Bornes DC Ensemble PSU Instructions de remplacement STP60-PSU-RM-xx-10...
Page 102: Contenu De La Livraison
4 Contenu de la livraison SMA Solar Technology AG Contenu de la livraison Vérifiez si la livraison est complète et ne présente pas de dommages apparents. En cas de livraison incomplète ou de dommages, prenez contact avec le service. Désignation Quantité...
Page 103: Mise Hors Tension De L'onduleur
SMA Solar Technology AG 5 Mise hors tension de l’onduleur Mise hors tension de l’onduleur Avec un couvercle de boîtier en une seule pièce Avant toute intervention sur l’onduleur, mettez toujours ce dernier hors tension comme décrit dans ce chapitre. Pour cela, respectez toujours l’ordre prescrit.
Page 104 5 Mise hors tension de l’onduleur SMA Solar Technology AG 8. Retirez l’écran de son ouverture. 9. Retirez le câble de l’écran. Pour ce faire, retirez les 2 vis du porte-câble (TX20), retirez les 2 vis de la fiche (à l’aide d’un tournevis cruciforme) et retirez la fiche.
Page 105 SMA Solar Technology AG 5 Mise hors tension de l’onduleur PRUDENCE Endommagement de l’onduleur par une décharge électrostatique Les composants à l’intérieur de l’onduleur peuvent être endommagés de manière irréversible par des décharges électrostatiques. • Reliez-vous à la terre avant de toucher un composant.
Page 106 5 Mise hors tension de l’onduleur SMA Solar Technology AG AVERTISSEMENT Danger de mort par incendie et explosion Dans de rares cas, les mélanges gazeux inflammables peuvent être générés dans l’onduleur en cas de dysfonctionnement. Les opérations de commutation risquent, dans ce cas, de provoquer un incendie ou une explosion dans l’onduleur.
Page 107 SMA Solar Technology AG 5 Mise hors tension de l’onduleur 9. Desserrez les 3 vis au bas du couvercle de service (TX30) et soulevez-le de 180° vers le haut. Le couvercle de service est maintenu dans sa position grâce à des aimants.
Page 108 5 Mise hors tension de l’onduleur SMA Solar Technology AG 13. Assurez-vous de l’absence de tension au niveau des entrées DC de l’onduleur à l’aide d’un appareil de mesure approprié. Pour ce faire, insérez la pointe de contrôle dans l’ouverture ronde de la borne.
Page 109 SMA Solar Technology AG 6 Démontage de l’ensemble PSU Démontage de l’ensemble PSU 1. Mettez l’onduleur hors tension (voir chapitre 5, page 103). 2. Desserrez les 2 vis (TX20) de l’alimentation en flux d’air et retirez-les ainsi que l’alimentation en flux d’air. 3. Uniquement si l’ensemble AC-RLY illustré doit être retiré...
Page 110 6 Démontage de l’ensemble PSU SMA Solar Technology AG 4. Desserrez les 2 vis (TX20) du ventilateur et retirez le ventilateur de son support. 5. Détachez le câble du ventilateur du support de câble marqué. 6. Notez sur chaque câble la position de la borne de raccordement utilisée. Utilisez pour ce faire du ruban adhésif de marquage et un feutre permanent.
Page 111 SMA Solar Technology AG 6 Démontage de l’ensemble PSU 8. Desserrez les vis de fixation de l’ensemble (TX20). 9. Retirez l’ensemble avec précaution en le tirant vers l’avant. Ce faisant, pressez les deux ergots d’enclenchement de chaque clip de fixation avec une pince à...
Page 112 7 Montage de l’ensemble PSU SMA Solar Technology AG Montage de l’ensemble PSU Figure 1 : Zones dédiées à la manipulation Position Désignation Emplacement du module pouvant être touché sans précaution particulière Peut être utilisé comme point de fixation pour le montage.
Page 113 SMA Solar Technology AG 7 Montage de l’ensemble PSU 5. Alignez le nouveau ensemble et insérez-le avec précaution dans l’onduleur. Veillez pour ce faire à respecter les zones dédiées à la manipulation : 6. Assurez-vous que tous les ergots d’enclenchement sont correctement enclenchés.
Page 114 7 Montage de l’ensemble PSU SMA Solar Technology AG 10. Poussez le câble du ventilateur dans le support marqué. 11. Uniquement si l’ensemble AC-RLY illustré ne doit pas être retiré et remplacé par un nouvel ensemble AC- RLY du kit de pièces de rechange CL-REL-KIT-1-SP, remettez le guide de flux d’air en place et fixez-le...
Page 115: Remise En Service De L'onduleur
SMA Solar Technology AG 8 Remise en service de l’onduleur Remise en service de l’onduleur Avec un couvercle de boîtier en une seule pièce Si vous avez mis l'onduleur hors tension et que vous souhaitez le remettre en service, effectuez les opérations suivantes dans l'ordre indiqué.
Page 116 8 Remise en service de l’onduleur SMA Solar Technology AG 5. Appuyez le cadre intermédiaire sur le boîtier puis vissez les 8 vis dans l’ordre prescrit (TX25, couple de serrage : 6 Nm). 6. Appuyez le bord inférieur du couvercle du boîtier contre le bord inférieur de l’onduleur.
Page 117 SMA Solar Technology AG 8 Remise en service de l’onduleur 8. Acheminez le câble de l’écran dans l’ouverture de l’écran. 9. Serrez à fond la vis M12x35 du couvercle du boîtier (TX55 ou surplat de 8, couple de serrage : 13 Nm).
Page 118 8 Remise en service de l’onduleur SMA Solar Technology AG 17. Vérifiez que les réglages actuels de l’onduleur correspondent bien aux réglages définis avant le remplacement du module. Si les réglages ont été réinitialisés à l’issue du remplacement du module, veuillez définir ces réglages sur les paramètres d’avant le remplacement du module (voir les instructions de l’onduleur).
Page 119 SMA Solar Technology AG 8 Remise en service de l’onduleur 5. Apposez le couvercle du boîtier et vissez les 8 vis dans l’ordre indiqué (TX30, couple de serrage : 4 Nm). 6. Raccordez le câble de l’écran. Pour cela, insérez la fiche et fixez-la avec 2 vis (tournevis cruciforme, couple de serrage 0,5 Nm).
Page 120 8 Remise en service de l’onduleur SMA Solar Technology AG 9. Positionnez l’interrupteur-sectionneur DC de l’onduleur sur la position I. 10. Si un tableau de répartition (DC-Combiner) avec interrupteur-sectionneur intégré est installé, mettez en marche l’alimentation en courant continu via l’interrupteur-sectionneur DC du tableau de répartition.
Page 121 1. Si l’ensemble défectueux doit être renvoyé, emballez l’ensemble défectueux pour l’expédition. Utilisez pour ce faire l’emballage d’origine ou un emballage approprié au poids et à la taille de l’ensemble. Organisez le renvoi du module à SMA Solar Technology AG. Pour cela, contactez le service technique .
Page 122: Disposizioni Legali
Si comunica tuttavia espressamente ai lettori che SMA Solar Technology AG si riserva il diritto, senza preavviso e/o in conformità alle corrispondenti disposizioni del contratto di fornitura in essere, di apportare modifiche alle specifiche ritenute necessarie nell'ottica del miglioramento dei prodotti e delle esperienze dell'utente.
Page 123 Questi ultimi devono disporre delle seguenti qualifiche: • Nell'ambito della garanzia del produttore SMA è indispensabile partecipare all'offerta formativa di SMA per svolgere le attività descritte nel presente documento. Il tipo di formazione e i media utilizzati possono variare a seconda del paese. La modalità di formazione può...
Page 124 1 Note relative al presente documento SMA Solar Technology AG ATTENZIONE Identifica un'avvertenza di sicurezza la cui inosservanza può provocare lesioni leggere o medie. AVVISO Identifica un'avvertenza di sicurezza la cui inosservanza può provocare danni materiali. Simboli nel documento Simbolo...
Page 125 Il presente documento non sostituisce alcuna legge, direttiva o norma regionale, statale, provinciale o federale vigente per l’installazione, la sicurezza elettrica e l’utilizzo del prodotto. SMA Solar Technology AG declina qualsiasi responsabilità per il rispetto e/o il mancato rispetto di tali leggi o disposizioni legate all’installazione del prodotto.
Page 126 2 Sicurezza SMA Solar Technology AG PERICOLO Pericolo di morte per folgorazione in caso di contatto con componenti o cavi sotto tensione dell'inverter Sui componenti o cavi dell’inverter sotto tensione sono presenti tensioni elevate. Il contatto con componenti sotto tensione o cavi dell'inverter può determinare la morte o lesioni mortali per folgorazione.
Page 127 SMA Solar Technology AG 2 Sicurezza AVVERTENZA Pericolo di morte per incendio ed esplosione In rari casi in presenza di un guasto può crearsi una miscela di gas infiammabile all’interno dell’inverter. In caso di attivazione, tale situazione all'interno dell'inverter può provocare un incendio o un’esplosione.
Page 128 2 Sicurezza SMA Solar Technology AG AVVERTENZA Pericolo di morte per folgorazione in caso di danneggiamento irreparabile dell'apparecchio di misurazione dovuto a sovratensione Una sovratensione può danneggiate un apparecchio di misurazione e causare la presenza di tensione sull'involucro dell'apparecchio di misurazione. Il contatto con l'involucro sotto tensione dell'apparecchio di misurazione causa la morte o lesioni mortali per folgorazione.
Page 129 Verifica del conduttore di protezione prima della rimessa in funzione Prima di rimettere in funzione gli inverter SMA dopo il montaggio di componenti o gruppi di potenza SMA la cui sostituzione non è intuitiva, accertarsi che il conduttore di protezione sia collegato correttamente nell'inverter.
Page 130: Panoramica Dei Componenti
3 Panoramica dei componenti SMA Solar Technology AG Panoramica dei componenti Posizione Denominazione Gruppo CEM CA Gruppo RLY CA Sbarre collettrici L1, L2 e L3 Morsetti CA Scaricatori di sovratensioni Morsetti CC Gruppo PSU STP60-PSU-RM-xx-10 Istruzioni per la sostituzione...
Page 131: Contenuto Della Fornitura
SMA Solar Technology AG 4 Contenuto della fornitura Contenuto della fornitura Controllare che il contenuto della fornitura sia completo e non presenti danni visibili all’esterno. In caso di contenuto della fornitura incompleto o danneggiamenti rivolgersi al servizio. Denominazione Numero Gruppo PSU...
Page 132 5 Disinserzione dell’inverter SMA Solar Technology AG Disinserzione dell’inverter Con coperchio dell’involucro monopezzo Prima di eseguire qualsiasi operazione sull’inverter, disinserire sempre quest’ultimo come descritto nel presente capitolo. Rispettare sempre la sequenza indicata. Ulteriore materiale ausiliario richiesto: ☐ Tester bipolare senza fonte di tensione propria Procedura: 1.
Page 133 SMA Solar Technology AG 5 Disinserzione dell’inverter 9. Rimuovere il cavo del display da quest'ultimo. Rimuovere le 2 viti sul fermacavo (TX20), le 2 viti sul connettore (cacciavite a croce) e il connettore. 10. Rimuovere la vite M12x35 con il disco di tenuta (TX55 o apertura della chiave 8) e sollevare il coperchio dell'involucro.
Page 134 5 Disinserzione dell’inverter SMA Solar Technology AG AVVISO Danneggiamento dell’inverter per scarica elettrostatica Le scariche elettrostatiche possono provocare danni irreparabili ai componenti interni dell’inverter. • Scaricare la propria carica elettrostatica prima di toccare un componente. 13. Verificare in sequenza l’assenza di tensione sulla...
Page 135 SMA Solar Technology AG 5 Disinserzione dell’inverter AVVERTENZA Pericolo di morte per incendio ed esplosione In rari casi in presenza di un guasto può crearsi una miscela di gas infiammabile all’interno dell’inverter. In caso di attivazione, tale situazione all'interno dell'inverter può provocare un incendio o un’esplosione.
Page 136 5 Disinserzione dell’inverter SMA Solar Technology AG AVVISO Danneggiamento dell’inverter per scarica elettrostatica Le scariche elettrostatiche possono provocare danni irreparabili ai componenti interni dell’inverter. • Scaricare la propria carica elettrostatica prima di toccare un componente. 11. Verificare in sequenza l’assenza di tensione sulla...
Page 137 SMA Solar Technology AG 5 Disinserzione dell’inverter 15. Rimuovere il cavo del display da quest'ultimo. A tal fine, svitare le 2 viti (TX20) del fermacavo e rimuovere quest'ultimo dal coperchio di servizio. Svitare le 2 viti sul connettore mediante un cacciavite a croce e rimuovere il connettore.
Page 138 6 Smontaggio del gruppo PSU SMA Solar Technology AG Smontaggio del gruppo PSU 1. Disinserire l’inverter (v. cap. 5, pag. 132). 2. Allentare le 2 viti (TX20) della guida del flusso d’aria e rimuoverle insieme alla guida stessa. 3. Smaltire la guida del flusso dell’aria e le 2 viti solo dopo che il gruppo RLY CA è...
Page 139 SMA Solar Technology AG 6 Smontaggio del gruppo PSU 4. Allentare le 2 viti (TX20) sulla ventola ed estrarre la ventola dal supporto. 5. Staccare il cavo della ventola dal supporto del cavo contrassegnato. 6. Annotare su tutti i cavi la posizione del morsetto utilizzato. In questo caso, utilizzare un apposito nastro adesivo e pennarello indelebile.
Page 140 6 Smontaggio del gruppo PSU SMA Solar Technology AG 8. Svitare le viti di fissaggio del gruppo (TX20). 9. Estrarre il gruppo in avanti con cautela. Per farlo premere le due linguette sul supporto del circuito stampato con una pinza appuntita o una pinza a becco lungo.
Page 141 SMA Solar Technology AG 7 Montaggio del gruppo PSU Montaggio del gruppo PSU Figura 1 : Aree che possono essere toccate Posizione Denominazione Area del gruppo che può essere toccata senza pericolo. L'area può essere utilizzata come pun- to di supporto per il montaggio.
Page 142 7 Montaggio del gruppo PSU SMA Solar Technology AG 5. Allineare il nuovo gruppo e inserirlo con cautela nell’inverter. Durante tale operazione prestare attenzione alle aree che possono essere toccate. 6. Accertarsi che tutti i supporti della piastra a circuito stampato siano scattati correttamente in posizione.
Page 143 SMA Solar Technology AG 7 Montaggio del gruppo PSU 10. Spingere il cavo nella ventola nel supporto contrassegnato. 11. Solo se il gruppo RLY CA non deve essere rimosso e sostituito con un nuovo gruppo RLY AC del kit di pezzi di ricambio CL-REL-KIT-1-SP, rimontare la guida del flusso dell’aria e fissarla con 2 viti (TX20,...
Page 144 8 Rimessa in servizio dell’inverter SMA Solar Technology AG Rimessa in servizio dell’inverter Con coperchio dell’involucro monopezzo Se l’inverter è stato disinserito e si desidera rimetterlo in servizio, eseguire le seguenti operazioni nella sequenza indicata. Procedura: 1. Accertarsi che il conduttore di protezione nell'inverter sia collegato correttamente e che funzioni.
Page 145 SMA Solar Technology AG 8 Rimessa in servizio dell’inverter 5. Premere il telaio intermedio contro l'involucro e avvitare le 8 viti nella sequenza prescritta (TX25, coppia: 6 Nm). 6. Applicare il bordo inferiore del coperchio dell'involucro al bordo inferiore dell'inverter. L'apertura nel coperchio dell'involucro deve corrispondere esattamente alla vite dell'inverter.
Page 146 8 Rimessa in servizio dell’inverter SMA Solar Technology AG 8. Inserire il cavo del display attraverso l'apertura del display nel coperchio dell'involucro. 9. Sul copertchio dell'involucro serrare la vite M12x35 (TX55 o apertura della chiave 8, coppia: 13 Nm). 10. Collegare il cavo del display a quest'ultimo. A tale scopo, inserire il connettore e fissarlo con 2 viti (cacciavite a croce, coppia 0,5 Nm).
Page 147 SMA Solar Technology AG 8 Rimessa in servizio dell’inverter 17. Controllare che le attuali impostazioni dell'inverter corrispondano a quelle prima della sostituzione del gruppo. Se le impostazioni sono state resettate a causa della sostituzione del gruppo, modificarle in base ai parametri prima della sostituzione del gruppo (v. le istruzioni dell'inverter).
Page 148 8 Rimessa in servizio dell’inverter SMA Solar Technology AG 5. Posizionare il coperchio dell'involucro e avvitare le 8 viti nell'ordine indicato (TX30, coppia: 4 Nm). 6. Collegare il cavo del display a quest'ultimo. A tale scopo, inserire il connettore e fissarlo con 2 viti (cacciavite a croce, coppia 0,5 Nm).
Page 149 SMA Solar Technology AG 8 Rimessa in servizio dell’inverter 9. Portare il sezionatore di carico CC dell’inverter in posizione I. 10. Se è installato un quadro di distribuzione (DC Combiner) con sezionatore di carico integrato, attivare l’alimentazione continua con il sezionatore CC nella scatola di distribuzione.
Page 150 1. Se un gruppo difettoso deve essere rispedito, imballare il gruppo difettoso per la spedizione. Utilizzare l’imballaggio originale o una confezione adatta al peso e alle dimensioni del gruppo. Organizzare la spedizione a SMA Solar Technology AG. A tale scopo contattare il Servizio di assistenza tecnica SMA.
