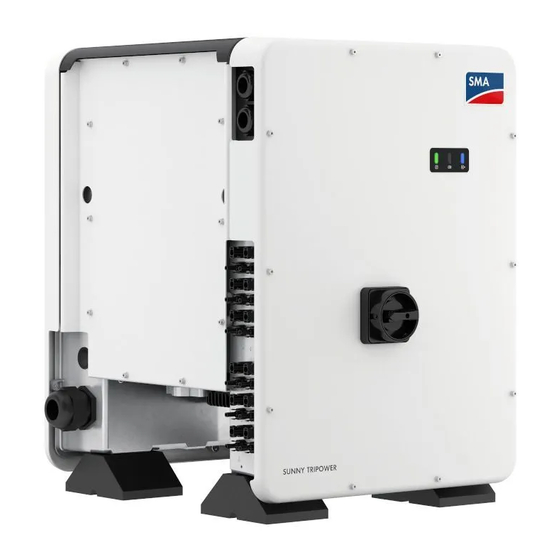

Spare part set "DC Connectors" for SUNNY
TRIPOWER CORE1 (STP 50-40) / CORE1-
US (STP 50-US-40 / STP 33-US-41 / STP 50-
US-41 / STP 62-US-41) / CORE1-JP (STP 50-
JP-40)
NR-PL-DCP-01 / NR-PL-US-DCP-01
W E R
R I P O
N Y T
S U N
STP50-DCStecker-RM-xx-10 | 119818-00.01 | Version 1.0
