PMK BumbleBee Series Instruction Manual

Hide thumbs Also See for BumbleBee Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DE | EN
Probing Solutions.
Made in Germany.

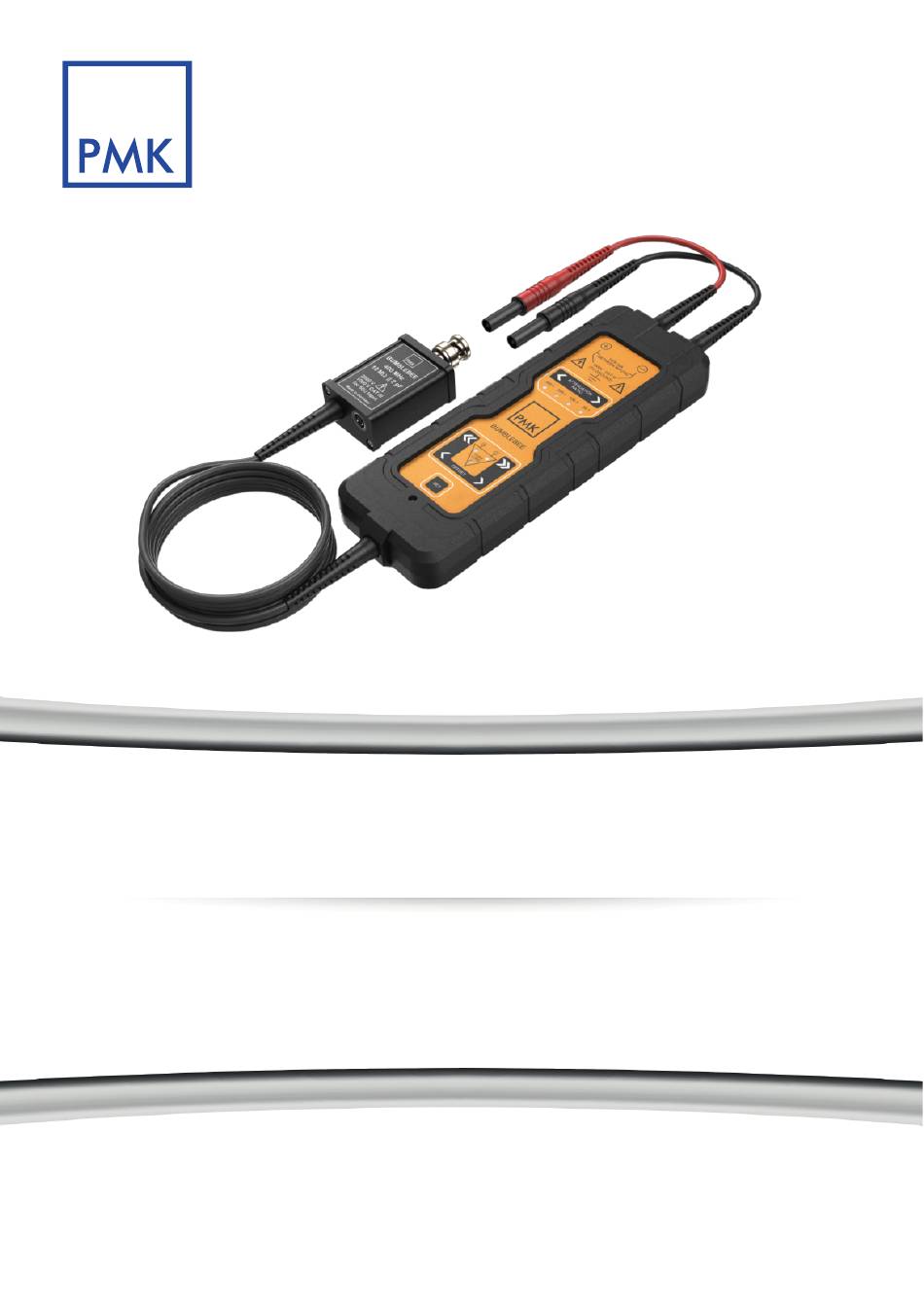

BumbleBee
®
Serie
®
BumbleBee
Series
Differentielle Hochspannungs-Tastköpfe
bis 500 MHz, bis ± 2000 V
High Voltage Differential Probes
up to 500 MHz, up to ± 2000 V
Hardware Revision B
Bedienungsanleitung | Instruction Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BumbleBee Series and is the answer not in the manual?

Questions and answers

Related Manuals for PMK BumbleBee Series

Summary of Contents for PMK BumbleBee Series

  • Page 1 DE | EN Probing Solutions. Made in Germany. BumbleBee ® Serie ® BumbleBee Series Differentielle Hochspannungs-Tastköpfe bis 500 MHz, bis ± 2000 V High Voltage Differential Probes up to 500 MHz, up to ± 2000 V Hardware Revision B Bedienungsanleitung | Instruction Manual...

  • Page 2: Garantie

    Garantie PMK gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Produkt für nor- malen Gebrauch und Betrieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde.
  • Page 3 BumbleBee Rev. B ® IEC Messkategorien Definitionen und Beispiele: Messzubehör ohne Definition: Viele Arten von Prüf- und Messstromkreisen sind nicht für den direkten Anschluss an das Versorgungsnetz bestimmt. Einige dieser Bemessungsdaten Messstromkreise sind nur für Niedrigenergieanwendungen geeignet, für eine Messkate- andere dieser Messstromkreise können aber mit sehr großen Mengen verfügbarer Energie durch hohe Kurzschlussströme oder hohe Leer- gorie...
  • Page 4 BumbleBee Rev. B ® IEC Verschmutzungsgrade Definitionen: Übersicht der Messkategorien nach IEC 61010-031 O = Messzubehör ohne Bemessungsdaten für eine Messkategorie (Andere Stromkreise, die nicht direkt mit dem Netz verbunden sind) Verschmutzungsgrad 1 Es tritt keine oder nur trockene, nicht leitfähige VERSCHMUTZUNG auf.
  • Page 5 BumbleBee Rev. B ® Sicherheitsrichtlinien Um Personenschäden zu vermeiden und Brand oder Beschädigung dieses Produktes und der angeschlossenen Produkte vorzubeugen, lesen und befolgen Sie die nachste- henden Sicherheitsmaßnahmen. Beachten Sie, dass bei unsachgemäßer Verwendung die Schutzfunktionen, die dieses Produkt bietet, beeinträchtigt werden. Dieses Messzu- behör darf nur von fachlich qualifiziertem Personal verwendet werden.
  • Page 6 -Serie können über die Bedienelemente am Tastkopf oder per Soft- ® ware ferngesteuert werden. Die "PMK Probe Control" Software ermöglicht es dem Benutzer, die Tastköpfe über einen Computer fernzusteuern, und bietet dem Benutzer eine graphische Benutzer- oberfläche. Die Software steht kostenfrei zur Verfügung und ist im Lieferumfang der PMK-Netzteile PS-02 und PS-03 enthalten, die für die Stromversorgung der Tastköpfe benötigt werden.

  • Page 7: Elektrische Spezifikationen

    BumbleBee Rev. B ® Elektrische Spezifikationen ± 1000 V Artikelnummer ± 2000 V 880-102-501 (2 m) 880-132-501 (2 m) 880-106-501 (6 m) 880-137-501 (7 m) 880-107-501 (7 m) Teilungsfaktoren* 500:1, 250:1, 100:1, 50:1 250:1, 125:1, 50:1, 25:1 (< ± 1 % garantiert) Bandbreite* (-3 dB) Kleinsignal 250:1, 500:1: 400 MHz 250:1, 125:1: 500 MHz...
  • Page 8 BumbleBee Rev. B ® Elektrische Spezifikationen Artikelnummer ± 400 V ± 200 V 880-122-501 (2 m) 880-112-501 (2 m) 880-127-501 (7 m) 880-117-501 (7 m) Teilungsfaktoren* 100:1, 50:1, 20:1, 10:1 50:1, 25:1, 10:1, 5:1 (< ± 1 % garantiert) Bandbreite* (-3 dB) Kleinsignal 100:1, 50:1: 500 MHz 50:1, 25:1: 500 MHz (garantiert)
  • Page 9 BumbleBee Rev. B ® Umgebungsspezifikationen in Betrieb bis zu 2000 m Einsatzhöhe außer Betrieb bis zu 15000 m in Betrieb 0 °C bis +50 °C Temperaturbereich außer Betrieb -40 °C bis +71 °C 80 % relative Luftfeuchtigkeit für Temperaturen in Betrieb bis zu +31 °C linear fallend bis 40 % bei +50 °C Maximale relative Luftfeuchtigkeit...
  • Page 10 BumbleBee Rev. B ® Maximale Eingangsspannung, Beispiel 2000V Modell, 500:1 Teiler +2000V Maximum Input Voltage +2000V | ≤ 2000V CM + Maximum Maximum Differential Input Common Mode Output Offset Voltage (V Input Voltage (V Voltage Range | ≤ 2000V CM + -2000V -2000V Maximum Input Voltage 500:1 Range...
  • Page 11 BumbleBee Rev. B ® Handhabung ab Firmware v. Allgemeines Stellen Sie die Eingangskopplung des Anzeigegerätes auf 50 Ω bevor Sie den Tastkopf daran anschließen. Nach dem Anschließen der Stromversorgung hören Sie ein kurzes Dreifachsignal des Buzzers und die LEDs der Tastatur leuchten auf. Sie können nun mit ihren Messungen beginnen oder Teilungsstufe und Offsetkorrektur einstellen.
  • Page 12 Falls nach dem Anschließen von BumbleBee alle Teilerfaktoren LEDs leuchten, ist der Tastkopf ® nicht funktionsfähig. Aktualisieren Sie die Firmware durch die freie PC Software "PMK Firmware Flasher". (*) Werkseitig voreingestellt auf 62,5 mV, 1 V, 100 V veränderbar durch die PC-Software "PMK Probe Control".
  • Page 13 BumbleBee Rev. B ® BumbleBee® Tastkopfzubehör Zubehör Das im Lieferumfang mitgelieferte Zubehör ist "hervorgehoben", siehe auch "Lieferum- fang" auf Seite 15. Eine Spannungsversorgung mit Fernsteuermöglichkeiten oder ein Akku für den portablen Betrieb sind optional. 890-880-101 * 890-808-105 10 Pfostenstecker 2-FUSS 0,64 mm (schwarz) 890-880-103 *...
  • Page 14 BumbleBee Rev. B ® Rating Zubehör Bemessene Artikel-Nummer Artikel Eingangsspannung 890-880-116 4 mm Kupplung w-w (rot) 30 V AC / 60 V DC Paar Federspitzen 4 mm 890-880-106 600 V CAT II (schwarz, rot) 889-09V-PS2 / 889-09V-PS3 Netzteil (2 Kanal / 4 Kanal) 100-240 V AC / 50 - 60 Hz Paar Abgreifklemmen 890-880-113...
  • Page 15 BumbleBee Rev. B ® Lieferumfang Das im Lieferumfang enthaltene Zubehör ist in der grafischen Übersicht auf Seite 13 "hervorgehoben". Das Zubehör, das mit diesem Tastkopf ausgeliefert wird, wurde auf seine Sicherheit getestet. Verwenden Sie ausschließlich originales Zubehör und Netzteil. Artikel-Nummer Artikel Anzahl Tastkopf BumbleBee...
  • Page 16 BumbleBee Rev. B ® Bestellinformationen Das Netzteil ist separat zu bestellen. Modelle Artikelnummer Artikel 4x BumbleBee Rev. B, 2 m, ± 2000 V peak ® 880-102-504 (Quad Pack inklusive Netzteil PS03-L) 880-102-501 BumbleBee Rev. B, 2 m, ± 2000 V peak (ohne Netzteil) ®...
  • Page 17 BumbleBee Rev. B ® Netzteile Die Pinbelegung der Netzteile unterscheidet sich von anderen Netzteilen. Verwenden Sie ausschließlich originale PMK Netzteile in Verwendung mit PMK Tastköpfen. Artikelnummer Artikel 889-09V-PS2 PS-02 (2 Kanäle mit USB) 889-09V-PS2-L PS-02-L (2 Kanäle mit LAN und USB) 889-09V-PS3 PS-03 (4 Kanäle mit USB)
  • Page 18 BumbleBee Rev. B ® Notizen...

  • Page 19: Warranty

    PMK has been advised of the possibility of such damages arising from any defect or error in this manual or product.
  • Page 20 BumbleBee Rev. B ® IEC Measurement Categories Definitions and Examples: No Measurement Definition: Many types of test and measuring circuits are not intended not in CAT II, III or IV to be directly connected to the mains supply. Some of these Category measuring circuits are intended for very low energy applications, but not in CAT II, III or IV...
  • Page 21 BumbleBee Rev. B ® IEC Pollution Degrees Definitions and Examples: Overview of measurement categories according to IEC 61010-031 O = No Measurement Category (Other circuits that are not directly connected to mains) Pollution Degree 1 No POLLUTION or only dry, non conductive POLLUTION. NOTE: The POLLUTION has no influence.

  • Page 22: Safety Information

    BumbleBee Rev. B ® Safety Information To avoid personal injury and to prevent fire or damage to this product or products connect- ed to it, review and comply with the following safety precautions. Be aware that if you use this probe assembly in a manner not specified the protection this product provides may be impaired.
  • Page 23 The software is free of charge, and included with PMK’s 2ch and 4ch power supplies PS-02 and PS-03, which are required to power the probe. The PS-02 and PS-03 power supplies all have a USB interface and are available with optional LAN interface.

  • Page 24: Electrical Specifications

    BumbleBee Rev. B ® Electrical Specifications Article number ± 2000 V ± 1000 V 880-102-501 (2 m) 880-132-501 (2 m) 880-106-501 (6 m) 880-137-501 (7 m) 880-107-501 (7 m) Attenuation* 500:1, 250:1, 100:1, 50:1 250:1, 125:1, 50:1, 25:1 (< ± 1 % guaranteed) Bandwidth* (-3 dB) Small Signal 250:1, 500:1: 400 MHz 250:1, 125:1: 500 MHz...
  • Page 25 BumbleBee Rev. B ® Electrical Specifications Article number ± 400 V ± 200 V 880-122-501 (2 m) 880-112-501 (2 m) 880-127-501 (7 m) 880-117-501 (7 m) Attenuation* 100:1, 50:1, 20:1, 10:1 50:1, 25:1, 10:1, 5:1 (< ± 1 % guaranteed) Bandwidth* (-3 dB) Small Signal 100:1, 50:1: 500 MHz 50:1, 25:1: 500 MHz...

  • Page 26: Environmental Specifications

    40 % at +50 °C Relative Humidity non-operating 95 % relative humidity for temperatures up to +40 °C Typical Voltage Derating ® Typical Voltage Derating BumbleBee Series No Measurement Category 2000 Note that the max. input voltage rating of 1000 the probe decreases...
  • Page 27 BumbleBee Rev. B ® Maximum Input Voltage, Example 2000V Model, 500:1 Range +2000V Maximum Input Voltage +2000V | ≤ 2000V CM + Maximum Maximum Differential Input Common Mode Output Offset Voltage (V Input Voltage (V Voltage Range | ≤ 2000V CM + -2000V -2000V Maximum Input Voltage...
  • Page 28 BumbleBee Rev. B ® Handling for Firmware v.3.7 and above General Information Adjust the input coupling of the measuring instrument to 50 Ω before connecting the probe to it. After connecting the power supply you hear a short triplet of signals from the buzzer and the LEDs of the keyboard blink.

  • Page 29: Keyboard Layout

    If all divider factor LEDs are lit after connecting BumbleBee , the probe is not functional. Update the firm- ® ware by the free PC software "PMK Firmware Flasher". (*) Factory preset to 62.5 mV, 1 V, 100 V can be changed by the "PMK Probe Control" PC software.
  • Page 30 BumbleBee BumbleBee® Tastkopfzubehör Rev. B ® Accessories The parts supplied are "highlighted", see also "Scope of Delivery" on page 32. A power supply with remote control capabilities or a battery pack for portable use are optional. 890-880-101 * 890-808-105 Set of 10 Contact 2-Footer Pins 0.64 mm (black)
  • Page 31 BumbleBee Rev. B ® Rating Accessories Part No. Model Rated Input Voltage 890-880-115 Clamp, Hook 1000 V CAT II 890-880-114 Clamp, Jaws 1000 V CAT III 890-880-113 Clamp, Rotating Grip Jaw 1000 V CAT II 890-880-101 Contact Pin 0.64 mm Not applicable 890-880-116 4 mm Coupler f-f...

  • Page 32: Scope Of Delivery

    BumbleBee Rev. B ® Scope of Delivery Accessories delivered with each probe are highlighted in the graphical overview. The accessories provided with the probe have been safety tested. Do not use any other accessories and power supply than those “originally” provided. Order No.

  • Page 33: Ordering Information

    BumbleBee Rev. B ® Ordering Information The power supply must be ordered separately. Models Order No. Item 4x BumbleBee Rev. B, 2 m, ± 2000 V peak ® 880-102-504 (Quad Pack inclusive Power Supply PS03-L) 880-102-501 BumbleBee Rev. B, 2 m, ± 2000 V peak (without Power Supply) ®...

  • Page 34: Power Supplies

    BumbleBee Rev. B ® Power Supplies The power supply pin assignment is different from other power supplies. Use only original PMK power supplies with PMK probes. Order No. Item 889-09V-PS2 PS-02 (2 Channel with USB) 889-09V-PS2-L PS-02-L (2 Channel with LAN and USB)
  • Page 35 BumbleBee Rev. B ® Notes...
  • Page 36 Copyright © 2023 PMK - Alle Rechte vorbehalten. Copyright © 2023 PMK - All rights reserved. Informationen in dieser Anleitung ersetzen die in allen bisher veröffentlichten Dokumenten. Änderungen der Spezifikationen vorbehalten. Information in this publication supersedes that in all previously published material.

This manual is also suitable for:

880-102-501880-106-501880-107-501880-132-501880-137-501
