Transfert Vers L'alimentation Du Générateur; Transfert De Retour Vers L'alimentation Du Réseau Public - Generac Power Systems RD015 Owner's Manual

REMARQUE IMPORTANTE : Servez-vous toujours du manuel de l'utilisateur du commutateur de transfert
approprié pour trouver des instructions sur le fonctionnement manuel du commutateur de transfert. Les
renseignements présentés ici décrivent un commutateur de transfert de type V qui n'est pas utilisé pour les
applications triphasées.
4.10.1 — Transfert vers l'alimentation du générateur
Lors d'une panne de l'alimentation du réseau public, faites un transfert manuel vers l'alimentation de secours et
démarrez le générateur de la façon suivante :
Appuyez sur la touche OFF du tableau de commande. Un voyant DEL rouge s'allume pour confirmer que le système
1.
est en mode ARRÊT.
Déplacez le commutateur du disjoncteur principal vers le bas à la position OFF (ouvert).
2.
Coupez l'alimentation du réseau public au commutateur de transfert à l'aide des moyens prévus (tel qu'un disjoncteur
3.
principal de réseau public).
Utilisez la poignée de transfert manuel à l'intérieur du commutateur de transfert pour déplacer les contacts principaux
4.
à leur position STANDBY (de secours) (charges connectées à la source d'alimentation de secours).
Appuyez sur la touche MANUEL du tableau de commande. Le moteur se lance et démarre.
5.
Laissez le moteur fonctionner durant deux minutes pour qu'il atteigne la température de fonctionnement normale.
6.
Déplacez le commutateur du disjoncteur principal vers le haut à la position ON (fermé).
7.
REMARQUE : Les commutateurs de transfert de style V ne sont pas
utilisés pour les applications triphasées.

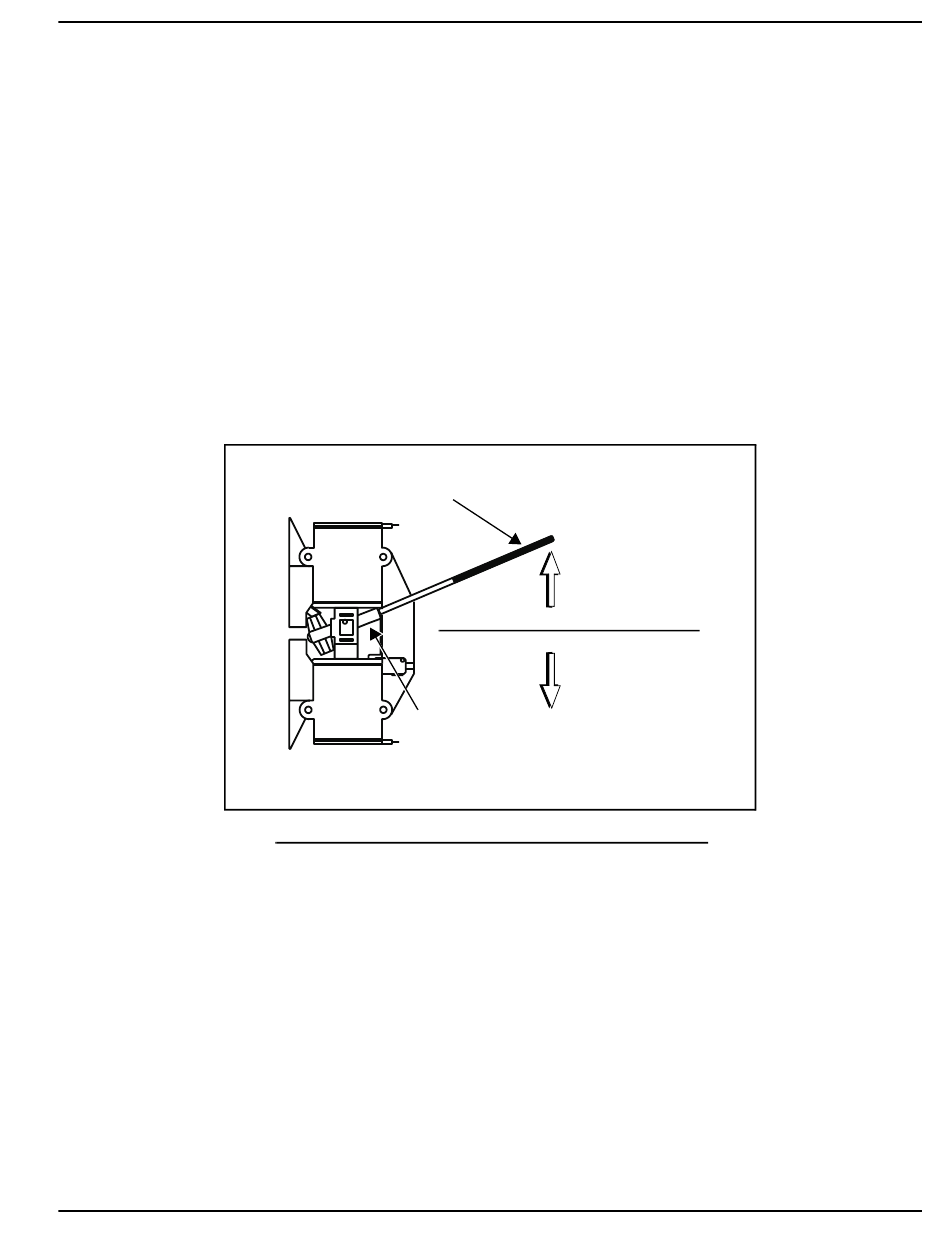

Figure 4-4. Fonctionnement manuel du commutateur de transfert (typique)
4.10.2 — Transfert de retour vers l'alimentation du réseau public
Lorsque l'alimentation du réseau public est rétablie, faites un transfert manuel vers l'alimentation du réseau public et arrêtez
le générateur de la manière suivante :
REMARQUE : Vérifiez si la tension du réseau public est rétablie à la valeur appropriée.
Déplacez le commutateur du disjoncteur principal vers le bas à la position OFF (ouvert).
1.
Laissez le moteur fonctionner durant deux minutes sans charge pour qu'il atteigne sa température de fonctionnement
2.
normale.
Appuyez sur la touche OFF du tableau de commande pour couper le moteur.
3.
Assurez-vous que l'alimentation du réseau public au commutateur de transfert est coupée.
4.
Utilisez la poignée de transfert manuel à l'intérieur du commutateur de transfert pour remettre les contacts principaux
5.
à leur position RÉSEAU PUBLIC (charges connectées au réseau public).
Mettez sous tension l'alimentation du réseau public au commutateur de transfert à l'aide des moyens prévus.
6.
Appuyez sur la touche AUTO du tableau de commande. Un voyant DEL vert s'allume pour confirmer que le système
7.
est en mode AUTO.
Manuel du propriétaire pour générateurs au diesel stationnaires
Poignée de
transfert manuel
Charge connectée au réseau public
Charge connectée à l'alimentation de secours
Levier de commande
du commutateur de
transfert
Fonctionnement
25
