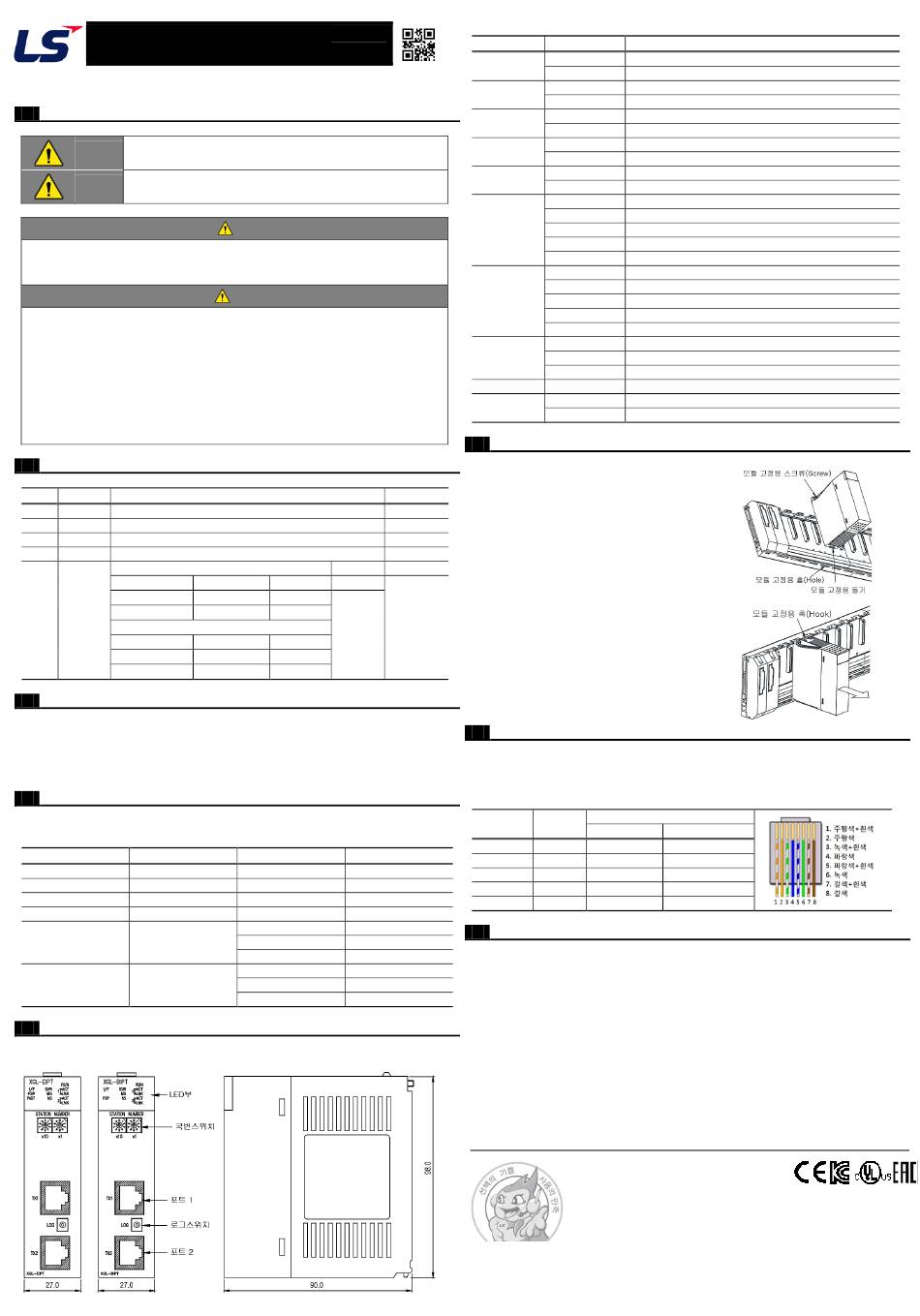

LS ELECTRIC XGL-EIPT Installation Manual

C/N: 10310001030
Programmable Logic Controller 설치 가이드
XGB EtherNet/IP,BACnet/IP
본 설치 가이드는 PLC제어를 위해 간략한 동작 설명을 제공합니다. 제품을 사용하기
전에 안전을 위한 주의 사항 등을 반드시 읽고 정확하게 사용하여 주십시오.
안전을 위한 주의사항
1
■ 경고/주의 표기의 의미
취급을 잘못할 경우 사용자가 사망 또는 중상을 입을
경고
위험이 예상되는 경우
취급을 잘못할 경우 사용자가 상해를 입거나 또는 물적
주의
손해만 발생하는 위험이 예상되는 경우
① 전원이 인가된 상태에서 단자대를 만지지 마십시오.
② 제품 내부의 금속성 이물질이 유입되지 않도록 하여 주십시오.
③ 배터리는 충전, 분해, 가열, 쇼트, 솔더링 등을 하지 마십시오.
① 제품의 정격전압과 단자 배열을 확인한 후 정확하게 배선하여 주십시오.
② 배선 시 단자의 나사를 규정 토크로 단단하게 조여 주십시오.
③ 가연성 물질이 있는 주변에 설치하지 마십시오.
④ 제품에 직접 진동이 인가되지 않도록 하십시오.
⑤ 전문 서비스원 외에는 제품을 분해, 수리 또는 개조하지 마십시오.
⑥ 사용설명서와 데이터시트에 명기된 일반규격의 조건에서 사용해 주십시오.
⑦ 출력단에 연결하는 부하는 규정된 정격 이내의 것을 사용하십시오.
⑧ 제품과 배터리를 폐기할 경우 산업 폐기물로 처리하여 주십시오.
⑨ 입출력 신호 또는 통신선은 고압선이나 동력선과는 최소 100mm 이상 떨어뜨려
배선하십시오.
사용 환경에 대하여
2
■ 설치 시 아래 환경 조건을 준수하여 주시기 바랍니다.
항목
No
사용온도
1
보관온도
2
사용습도 5∼95%RH, 이슬이 맺히지 않을 것
3
보관습도 5∼95%RH, 이슬이 맺히지 않을 것
4
단속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
내진동
5
연속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
사용 가능한 버전
3
■ 시스템 구성 시 아래 버전을 사용해야 정상적인 동작이 가능합니다.
: V3.9 이상
1) XGI CPU
: V4.5 이상
2) XGK CPU
: V2.6 이상
3) XGR CPU
XG5000 Software : V4.0 이상
4)
케이블 규격의 확인
4
■ 사용 케이블은 CAT5E 이상의 S-FTP케이블을 권장하며 시스템 구성과 환경에 따라
케이블 종류가 다양하므로 전문 업체와 상담 후 설치 하시기 바랍니다.
전기적 특성
1)
항목 단위
도체저항 Ω/km
내전압 (DC)
V/1min
절연저항(최소)
MΩ-km
특성 임피던스 Ω
Db/100m
감쇠량
이하
Db/100m
근단누화 감쇠량
이하
제품의 각 부 명칭 및 외형치수 (mm)
5
■ 제품의 전면부에 대한 설명입니다. 각 부의 명칭을 참조하여 시스템 운전 시
참조하시기 바랍니다. 자세한 설명은 사용설명서를 참조하십시오.

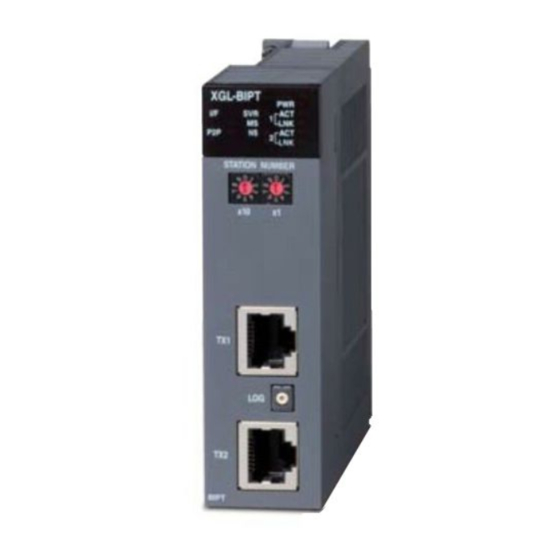

XGL-EIPT,BIPT
경고
주의
규격
0℃∼55℃
-25℃∼70℃
-
가속도 진폭 횟수
- 3.5mm
9.8 ㎨ (1g)
-
X,Y, Z
각 방향
가속도 진폭
10 회
- 1.75mm
4.9 ㎨ (0.5g)
-
특성
93.5 이하 상온(25℃)
500V
상온(25℃)
2,500
100±15
6.5
8.2
9.3
47
44
42
■ LED 표시 부 설명
명칭
RUN
I/F
P2P
PADT
(EIPT 전용 )
SVR
MS
NS
(EIPT 전용 )
NS
(BIPT 전용 )
n ACT(n=1,2)
n LNK(n=1,2)
제품의 장착 및 분리
6
■ 제품 설치 시 아래 순서에 따라 설치하여 주시기 바랍니다.
1) 모듈의 장착
① 모듈 아래 쪽의 고정용 돌기를 베이스의
관련규격
모듈 고정용 홀에 삽입합니다.
- ② 모듈의 윗부분을 밀어서 베이스에
- 고정 후 제품 윗부분에 있는 고정용
나사를 이용하여 고정합니다.
-
③ 모듈의 윗부분을 당겨 베이스에
-
확실히 장착되었는지 확인합니다
-
2) 모듈의 분리
① 모듈 위쪽의 고정용 나사를 돌려
베이스에서 분리합니다.
② 모듈의 고정용 훅을 누르면서 모듈의
IEC 61131-2
하부를 축으로 모듈의 상부 쪽을 당깁니다.
③ 모듈을 상부로 들어 올리면서 모듈의
고정용 돌기부분을 모듈의 고정 홀에서
떼어냅니다.
배선
7
■ 통신 배선
10/100BASE-TX의 최대 접속길이(스위치-모듈간)는 100m입니다.
1)
본 스위치 모듈은 오토 크로스오버(Auto Crossover)기능을 지원하여 스위치와
2)
스위치간, 스위치와 이더넷 모듈간 통신 케이블을 결선할 경우 직렬 케이블이나
크로스 케이블을 사용할 수 있습니다.
핀 번호 신호
1 TD+
조건
2 TD-
3 RD+
공기중
6 RD-
미사용
4,5,7,8
10MHz
보증 내용
10MHz
8
16MHz
■
보증 기간
20MHz
구입하신 제품의 보증 기간은 제조 일로부터 18개월입니다.
■
10MHz
보증 외 범위
16MHz 사용설명서에 명기된 이외의 부적당한 조건·환경·취급으로 발생한 경우
1)
20MHz 고장의 원인이 당사의 제품 이외의 것으로 발생한 경우
2)
당사와 당사가 정한 지정점 이외의 장소에서 개조와 수리를 한 경우
3)
제품 본래의 사용 방법이 아닌 경우
4)
당사에서 출하 시 과학·기술의 수준에서는 예상이 불가능한 사유에 의한 경우
5)
기타 천재·화재 등 당사 측에 책임이 없는 경우
6)
■
제품 규격의 변경
제품 성능 개선을 위해 설치가이드의 내용은 사전 예고 없이 변경될 수 있습니다.
LS ELECTRIC Co., Ltd.
한번 맺은 인연을
가장 소중히
여깁니다!
상태
점등 전원 ON 및 프로세서 정상 동작
소등 전원 OFF 및 프로세서 비정상 동작
점멸 CPU 와 정상적인 I/F 중
점등 / 소등 CPU 와 I/F 비정상 동작
점등 P2P 서비스 설정 시
소등 P2P 서비스 해제 시
점등 XG5000 리모트 접속 중
소등 XG5000 리모트 접속 해제
점등 외부 클라이언트 접속 시 점등
소등 외부 클라이언트 접속이 없을 때 소등
녹색 점등 정상 작동 중일 때
녹색 점멸 디바이스 Configuration이 끝나지 않았을 때
잘못된 설정이나 복구 가능한 에러가 발생했을 때
적색 점멸
적색 점등 복구 불가능한 에러가 발생한 경우
적녹 점멸 자체 진단 중일 때
녹색 점멸 디바이스의 Connection이 없을 경우
녹색 점증 디바이스와 적어도 1개의 Con e ction이 있을 경우
적색 점멸 한 개 이상의 디바이스와 Timeout이 발생했을 경우
적색 점등 중복된 IP 어드레스가 검출되었을 경우
적녹 점멸 자체 진단 중일 때
녹색 점등 BACnet Network Enable상태(DCC)
적색 점멸 중복된 IP 주소가 검출되었을 경우
BACnet Network Disable상태(DCC)
적색 점등
점멸 프레임 송수신 시
점등 네트워크 링크가 형성되었을 때
소등 네트워크 링크가 형성되지 않았을 때
케이블 결선
직렬 케이블 크로스 케이블
1 ----- 1 1 ----- 3
2 ----- 2 2 ----- 6
3 ----- 3 3 ----- 1
6 ----- 6 6 ----- 2
- -
www.lselectric.co.kr 10310001030 V4.3 (2020.4)
