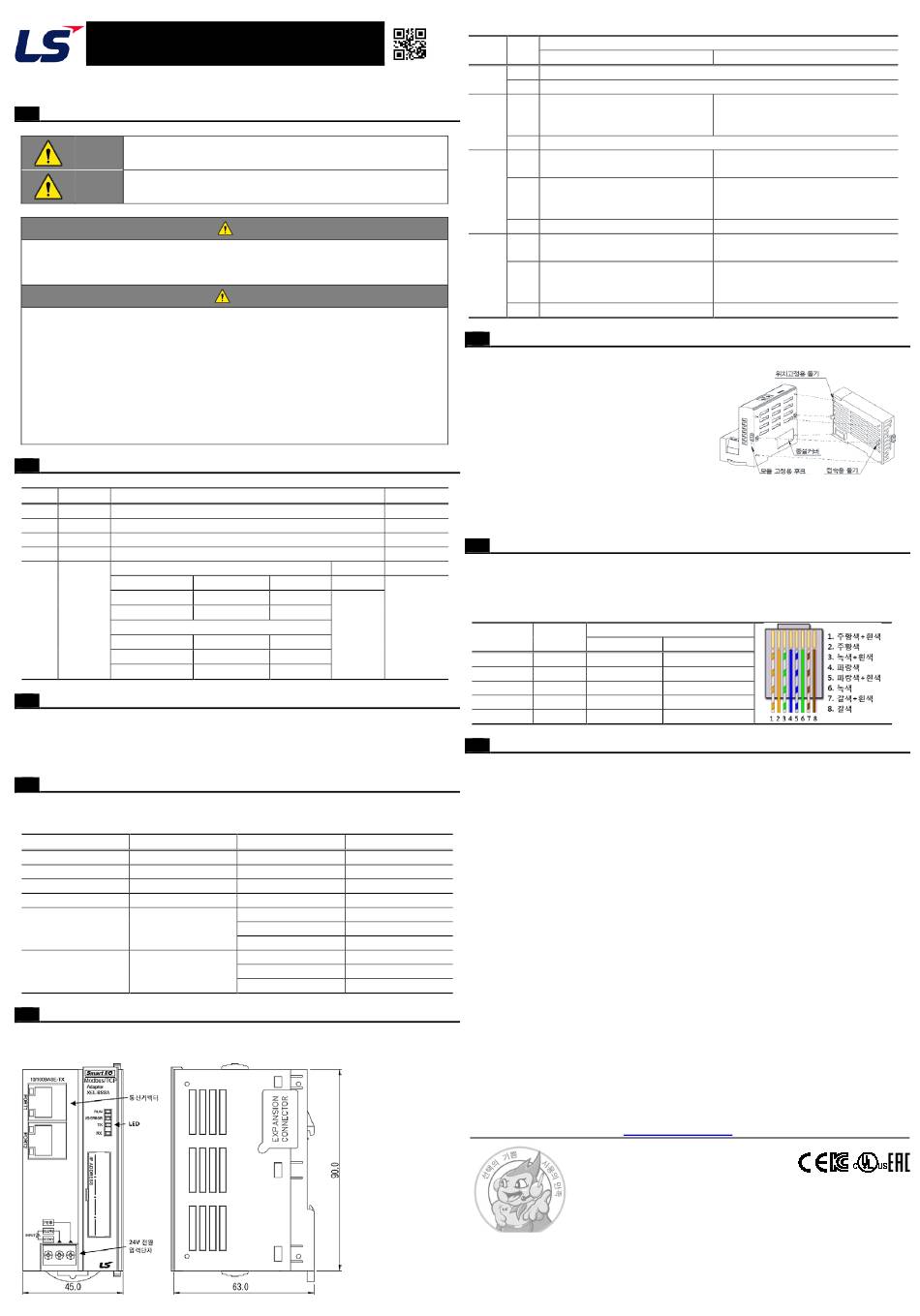

C/N: 10310000992
Programmable Logic Controller 설치 가이드
Smart I/O
본 설치 가이드는 PLC제어를 위해 간략한 동작 설명을 제공합니다. 제품을 사용하기
전에 안전을 위한 주의 사항 등을 반드시 읽고 정확하게 사용하여 주십시오.
안전을 위한 주의사항
1
■ 경고/주의 표기의 의미
취급을 잘못할 경우 사용자가 사망 또는 중상을 입을
경고
위험이 예상되는 경우
취급을 잘못할 경우 사용자가 상해를 입거나 또는 물적
주의
손해만 발생하는 위험이 예상되는 경우
전원이 인가된 상태에서 단자대를 만지지 마십시오.
제품 내부의 금속성 이물질이 유입되지 않도록 하여 주십시오.
배터리는 충전, 분해, 가열, 쇼트, 솔더링 등을 하지 마십시오.
제품의 정격전압과 단자 배열을 확인한 후 정확하게 배선하여 주십시오.
배선 시 단자의 나사를 규정 토크로 단단하게 조여 주십시오.
가연성 물질이 있는 주변에 설치하지 마십시오.
제품에 직접 진동이 인가되지 않도록 하십시오.
전문 서비스원 외에는 제품을 분해, 수리 또는 개조하지 마십시오.
사용설명서와 데이터시트에 명기된 일반규격의 조건에서 사용해 주십시오.
출력단에 연결하는 부하는 규정된 정격 이내의 것을 사용하십시오.
제품과 배터리를 폐기할 경우 산업 폐기물로 처리하여 주십시오.
입출력 신호 또는 통신선은 고압선이나 동력선과는 최소 100mm 이상 떨어
뜨려 배선하십시오.
사용 환경에 대하여
2
설치 시 아래 환경 조건을 준수하여 주시기 바랍니다.
항목
No
사용온도
1
보관온도
2
사용습도
5∼95%RH, 이슬이 맺히지 않을 것
3
보관습도
5∼95%RH, 이슬이 맺히지 않을 것
4
단속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
내진동
5
연속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
사용 가능한 버전
3
■ 시스템 구성 시 아래 버전을 사용해야 정상적인 동작이 가능합니다.
1)
XEL-BSSA (MODBUS/TCP)
2)
XEL-BSSB (EtherNet/IP)
3)
XG5000 Software
케이블 규격의 확인
4
■ 사용 케이블은 CAT5E 이상의 S-FTP케이블을 권장하며 시스템 구성과 환경에 따라
케이블 종류가 다양하므로 전문 업체와 상담 후 설치 하시기 바랍니다.
전기적 특성
1)
항목
단위
도체저항
Ω/km
내전압 (DC)
V/1min
절연저항(최소)
MΩ-km
특성 임피던스
감쇠량
Db/100m
이하
근단누화 감쇠량
Db/100m
이하
제품의 각 부 명칭 및 외형치수 (mm)
5
제품의 전면부에 대한 설명입니다. 각 부의 명칭을 참조하여 시스템 운전 시
참조하시기 바랍니다. 자세한 설명은 사용설명서를 참조하십시오.
XEL-BSSA,BSSB
경고
주의
규격
0℃∼55℃
-25℃∼70℃
-
가속도
진폭
횟수
-
3.5mm
9.8 ㎨ (1g)
-
X,Y, Z
각 방향
가속도
진폭
10 회
-
1.75mm
4.9 ㎨ (0.5g)
-
: V1.2 이상
: V1.3 이상
: V4.0 이상
특성
93.5 이하
상온(25℃)
500V
상온(25℃)
2,500
100±15
6.5
8.2
9.3
47
44
42
■ LED 표시 부 설명
LED
상태
점등 전원 온 및 CPU 정상 동작
RUN
소등 전원 오프 또는 CPU 비정상 동작
I/O
점등 입출력 모듈이 착탈된 경우
ERROR
소등 입출력 모듈 정상 동작
점등
TX
(BSSA)
/
점멸 데이터 송신 중
MS
(BSSB)
소등 데이터 송신 없을 경우
점등
RX
(BSSA)
/
점멸 데이터 수신 중
NS
(BSSB)
소등 데이터 수신 없을 경우
제품의 장착 및 분리
6
■ 제품 설치 시 아래 순서에 따라 설치하여 주시기 바랍니다.
1) 제품의 장착
① 증설 입출력 모듈을 장착할 때는
어댑터에 부착된 확장용
커버를 제거합니다.
② 증설용 커넥터를 이용하여 제품간에
결합하고 틈새가 없도록 밀착시킵니다.
③ 결합이 끝난 후 고정용 후크를 아래쪽으로
내려 확실히 고정합니다.
2) 제품의 분리
관련규격
① 고정용 후크를 위쪽으로 올려 분리합니다.
-
② 양손으로 제품을 잡고 분리합니다. (무리한 힘을 가하지 말아 주십시오.)
-
-
배선
7
-
■ 통신 배선
-
10/100BASE-TX의 최대 접속길이(스위치-모듈간)는 100m입니다.
1)
본 스위치 모듈은 오토 크로스오버(Auto Crossover)기능을 지원하여 스위치와
2)
스위치간, 스위치와 이더넷 모듈간 통신 케이블을 결선할 경우 직렬 케이블이나
크로스 케이블을 사용할 수 있습니다.
IEC 61131-2
핀 번호
신호
1
TD+
2
TD-
3
RD+
6
RD-
미사용
4,5,7,8
보증 내용
8
■ 보증 기간
구입하신 제품의 보증 기간은 제조 일로부터 18개월입니다.
■ 보증 외 범위
사용설명서에 명기된 이외의 부적당한 조건·환경·취급으로 발생한 경우
1)
고장의 원인이 당사의 제품 이외의 것으로 발생한 경우
2)
당사와 당사가 정한 지정점 이외의 장소에서 개조와 수리를 한 경우
3)
조건
제품 본래의 사용 방법이 아닌 경우
4)
당사에서 출하 시 과학·기술의 수준에서는 예상이 불가능한 사유에 의한 경우
5)
기타 천재·화재 등 당사 측에 책임이 없는 경우
공기중
6)
■ 제품 규격의 변경
제품 성능 개선을 위해 설치가이드의 내용은 사전 예고 없이 변경될 수 있습니다.
10MHz
10MHz
16MHz
20MHz
10MHz
16MHz
20MHz
LS ELECTRIC Co., Ltd.
한번 맺은 인연을
가장 소중히
여깁니다!
내용
XEL-BSSA (MODBUS/TCP)
1. 입출력 모듈에서 응답이 없을 경우
2. 입출력 모듈이 착탈 된 경우
3. 통신 중 통신케이블 착탈 된 경우
1. 녹색: 정상 동작
-
2. 적색: 복구 불가능한 에러 발생
1. 녹색: 디바이스 설정 완료되지 않음
2. 적색: 잘못된 설정, 복구 가능 에러
3. 적녹: 자체 진단 중
전원 공급이 안된 경우
1. 녹색: 디바이스 1개 이상 연결
-
2. 적색: 중복된 IP 어드레스 검출
1. 녹색: 디바이스 연결 없음
2. 적색: 타임아웃 발생
3. 적녹: 자체 진단 중
IP 어드레스 설정 안됨
케이블 결선
직렬 케이블
크로스 케이블
1 ----- 1
1 ----- 3
2 ----- 2
2 ----- 6
3 ----- 3
3 ----- 1
6 ----- 6
6 ----- 2
-
-
www.lselectric.co.kr
■ 서비스 대표 전화 (전국 어디서나)
1544-2080
■ 구입 문의
서울영업
TEL:(02)2034-4623~38
부산영업
TEL:(051)310-6855~60
대구영업
TEL:(053)603-7741~8
서부영업(광주)
TEL:(062)510-1891~92
서부영업(대전)
TEL:(042)820-4240~42
■ 제조사(공장): 충남 천안시 동남구 목천읍 삼성4길 56 (우 31226)
XEL-BSSB (EtherNet/IP)
10310000992 V4.3 (2020.4)
FAX:(02)2034-4057
FAX:(051)310-6851
FAX:(053)603-7788
FAX:(062)526-3262
FAX:(042)820-4298
