LS ELECTRIC XBM-DN16/32S Installation Manual

C/N: 10310000684
Programmable Logic Controller 설치 가이드
XGB CPU
(Modular 타입)
이 설치 가이드는 PLC제어를 위해 간략한 동작 설명을 제공합니다. 제품을 사용하기
전에 안전을 위한 주의 사항 등을 반드시 읽고 정확하게 사용하여 주십시오.
안전을 위한 주의사항
1
■ 경고/주의 표기의 의미
취급을 잘못할 경우 사용자가 사망 또는 중상을 입을
경고
위험이 예상되는 경우
취급을 잘못할 경우 사용자가 상해를 입거나 또는 물적
주의
손해만 발생하는 위험이 예상되는 경우
① 전원이 인가된 상태에서 단자대를 만지지 마십시오.
② 제품 내부의 금속성 이물질이 유입되지 않도록 하여 주십시오.
③ 배터리는 충전, 분해, 가열, Short, 솔더링 등을 하지 마십시오.
① 제품의 정격전압과 단자 배열을 확인한 후 정확하게 배선하여 주십시오.
② 배선 시 단자의 나사를 규정 토크로 단단하게 조여 주십시오.
③ 가연성 물질이 있는 주변에 설치하지 마십시오.
④ 제품에 직접 진동이 인가되지 않도록 하십시오.
⑤ 전문 서비스원 외에는 제품을 분해, 수리 또는 개조하지 마십시오.
⑥ 사용설명서와 데이터시트에 명기된 일반규격의 조건에서 사용해 주십시오.
⑦ 출력단에 연결하는 부하는 규정된 정격 이내의 것을 사용하십시오.
⑧ 제품과 배터리를 폐기할 경우 산업 폐기물로 처리하여 주십시오.
사용 환경에 대하여
2
설치 시 아래 환경 조건을 준수하여 주시기 바랍니다.
항목
No
사용온도
1
보관온도
2
사용습도 5∼95%RH, 이슬이 맺히지 않을 것
3
보관습도 5∼95%RH, 이슬이 맺히지 않을 것
4
단속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
내진동
5
연속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
성능규격
3
XGB 기본 유닛의 성능규격입니다. 자세한 설명은 해당제품의 사용설명서를 참조하십시오
■ 일반규격
항목
연산 방식 반복연산, 정주기 연산, 인터럽트 연산, 고정주기 스캔
스캔동기 일괄처리 방식(리프레시 방식),
입출력 제어 방식
명령어에 의한 다이렉트 방식
연산처리속도 기본명령: 0.16us/step
프로그램
10Kstep
메모리 용량
최대 증설 단수 기본 +증설7단(통신제품2단)
운전 모드 RUN, STOP, DEBUG
자기 진단 기능 연산 지연 감시, 메모리 이상, 입출력 이상
프로그램 접속포트 RS-232C(1Ch)
정전 시 데이터 보존방법 기본 파라미터에서 래치 영역 설정
Cnet(RS-232C, RS-485)
주요내장기능
PID, 고속카운터
■ 데이터 백업시간
1) 슈퍼 커패시터에 의한 데이터 백업 시간은 상온(25℃)에서 10일 이상입니다 단, 전원을
On 한 상태로 30분 이상 유지하여 슈퍼 커패시터를 충분히 충전하여 주십시오
2) 데이터 백업시간은 사용 온도 조건 등에 따라 변동될 수 있습니다.
사용 가능한 버전
4
■ 시스템 구성 시 아래와 같은 버전을 사용해야 정상적인 동작이 가능합니다.
1) XG5000 Software : V3.61 이상
주변기기의 확인
5
■ 제품상자 안에 구성품을 확인하여 주십시오.
1) 전원케이블 : 24V접속을 위한 전원케이블
■ 제품 사용 시 필요한 주변기기를 확인하여 주십시오. (별도구매)
1) PMC-310S : RS-232C 접속(다운로드) 케이블
2) R40HH-□□PH-□ : 기본유닛 접속케이블 (XBM-DN16/32S 용)
3) XTB-40H : 인터페이스 단자대 (XBM-DN16/32S 용)
XBM-DN16/32S
XBM-DR16S
경고
주의
규격
0℃∼55℃
-25℃∼70℃
-
가속도 진폭 횟수
- 3.5mm
9.8 ㎨ (1g)
-
X, Y, Z
각 방향
가속도 진폭
10 회
- 1.75mm
4.9 ㎨ (0.5g)
-
규격

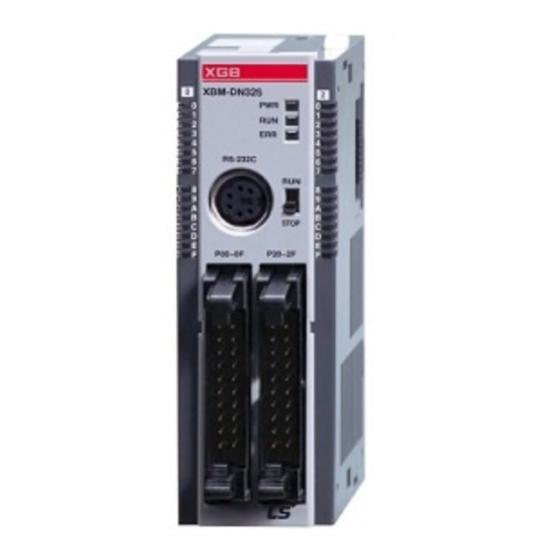

제품의 각 부 명칭 및 외형치수(mm)
6
■ 제품의 전면부에 대한 설명입니다. 각 부의 명칭을 참조하여 시스템 운전 시
참조하시기 바랍니다. 자세한 설명은 사용설명서를 참조하십시오.
2
4
6
① 상태 표시LED
④ PADT접속용 커넥터
⑦ 출력 커넥터
⑧ 8-2: 내장 RS-232 접속용 커넥터
⑧ 8-3: 전원 커넥터
제품의 장착 및 분리
7
■ 제품 설치 시 아래 순서에 따라 설치하여 주시기 바랍니다.
1) 제품의 장착
① 접속하려는 제품 우측하단의 증설
커버를 제거합니다
② 접속용 돌기
위치고정용 돌기 부분이 맞도록 서로
관련규격
밀어서 접속합니다.
-
③ 접속이 끝난 후 모듈고정용 후크를
-
아래쪽으로 내려 확실히 고정합니다.
-
-
2) 제품의 분리
-
① 고정용 후크를 위쪽으로
올려 분리합니다.
② 양손으로 제품을 잡고 분리합니다.
(무리한 힘을 가하지 말아 주십시오)
IEC 61131-2
전원 규격
8
XGB 기본 유닛의 전원 규격입니다. 자세한 설명은 해당제품의 사용설명서를 참조하십시오
항
정격 입력 전압
입력 전압 범위
돌입 전류
입력
입력 전류
효 율
허용 순시 정전
출력 전압
출력 전류
출력
전압 상태 표시
사용 전선 규격
보증 내용
9
■ 보증 기간
구입하신 제품의 보증 기간은 제조 일로부터 18개월입니다.
■ 보증 외 범위
1) 사용설명서에 명기된 이외의 부적당한 조건·환경·취급으로 발생한 경우
2) 고장의 원인이 당사의 제품 이외의 것으로 발생한 경우
3) 당사와 당사가 정한 지정점 이외의 장소에서 개조와 수리를 한 경우
4) 제품 본래의 사용 방법이 아닌 경우
5) 당사에서 출하 시 과학·기술의 수준에서는 예상이 불가능한 사유에 의한 경우
6) 기타 천재·화재 등 당사 측에 책임이 없는 경우
■ 제품 규격의 변경
제품 성능 개선을 위해 설치가이드의 내용은 사전 예고 없이 변경될 수 있습니다.
LS ELECTRIC Co., Ltd.
한번 맺은 인연을
가장 소중히
여깁니다!
1 1
3 2 3
5 4 5
7 6 7
8 8
② 입력 표시용LED
⑤ RUN/STOP 모드스위치
⑧ 8-1: 내장 RS-485 접속용 커넥터
부분과 네 모서리의
모듈 고정용 후크
목 규
DC24V
DC20.4~28.8V(-15%, +20%)
70APeak이하
1A (Typ.550㎃)
60% 이상
10㎳이내
DC5V (±2%)
1.5 A
출력 전압 정상 시 LED On
2
0.75 ~ 2 mm
www.ls-electric.com
■ 서비스 대표 전화 (전국 어디서나)
1544-2080
■ 구입 문의
서울영업
TEL:(02)2034-4623~38
부산영업
TEL:(051)310-6855~60
대구영업
TEL:(053)603-7741~8
서부영업(광주)
TEL:(062)510-1891~92
서부영업(대전)
TEL:(042)820-4240~42
■ 제조사(공장): 충남 천안시 동남구 목천읍 삼성4길 56 (우 31226)
③ 출력 표시용LED
⑥ 입력 커넥터
위치고정용 돌기
증설커버
접속용 돌기
격
10310000684 V4.5 (2022.9)
