LS ELECTRIC XGF-SOEA Installation Manual

C/N: 10310000989
C/N: 10310000989
Programmable Logic Controller 설치 가이드
XGT Sequence of Event
이 설치 가이드는 PLC제어를 위해 간략한 동작 설명을 제공합니다. 제품을 사용하기
전에 안전을 위한 주의 사항 등을 반드시 읽고 정확하게 사용하여 주십시오.
안전을 위한 주의사항
1
■ 경고/주의 표기의 의미
취급을 잘못할 경우 사용자가 사망 또는 중상을 입을
경고
위험이 예상되는 경우
취급을 잘못할 경우 사용자가 상해를 입거나 또는 물적
주의
손해만 발생하는 위험이 예상되는 경우
① 전원이 인가된 상태에서 단자대를 만지지 마십시오.
② 제품 내부의 금속성 이물질이 유입되지 않도록 하여 주십시오.
③ 배터리는 충전, 분해, 가열, Short, 솔더링 등을 하지 마십시오.
① 제품의 정격전압과 단자 배열을 확인한 후 정확하게 배선하여 주십시오.
② 배선 시 단자의 나사를 규정 토크로 단단하게 조여 주십시오.
③ 가연성 물질이 있는 주변에 설치하지 마십시오.
④ 제품에 직접 진동이 인가되지 않도록 하십시오.
⑤ 전문 서비스원 외에는 제품을 분해, 수리 또는 개조하지 마십시오.
⑥ 사용설명서와 데이터시트에 명기된 일반규격의 조건에서 사용해 주십시오.
⑦ 출력단에 연결하는 부하는 규정된 정격 이내의 것을 사용하십시오.
⑧ 제품과 배터리를 폐기할 경우 산업 폐기물로 처리하여 주십시오.
사용 환경에 대하여
2
■ 설치 시 아래 환경 조건을 준수하여 주시기 바랍니다.
항목
No
사용온도
1
보관온도
2
사용습도 5∼95%RH, 이슬이 맺히지 않을 것
3
보관습도 5∼95%RH, 이슬이 맺히지 않을 것
4
단속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
내진동
5
연속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
사용 가능한 버전
3
■ 시스템 구성 시 아래와 같은 버전을 사용해야 정상적인 동작이 가능합니다.
: V3.8 이상
1) XGI CPU
: V4.2 이상
2) XGK CPU
: V2.5 이상
3) XGR CPU
: V3.68 이상
4) XG5000 Software

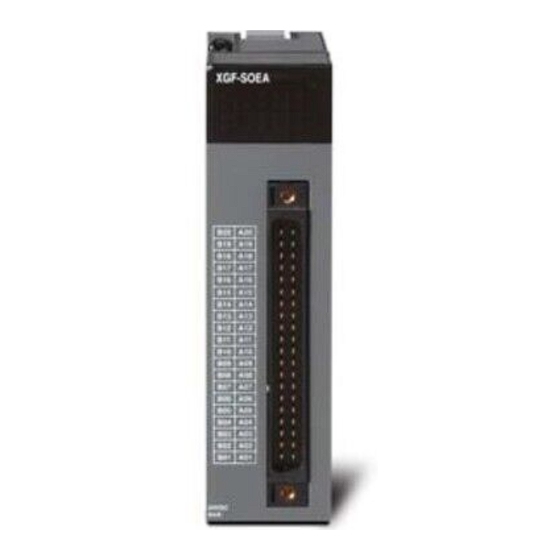

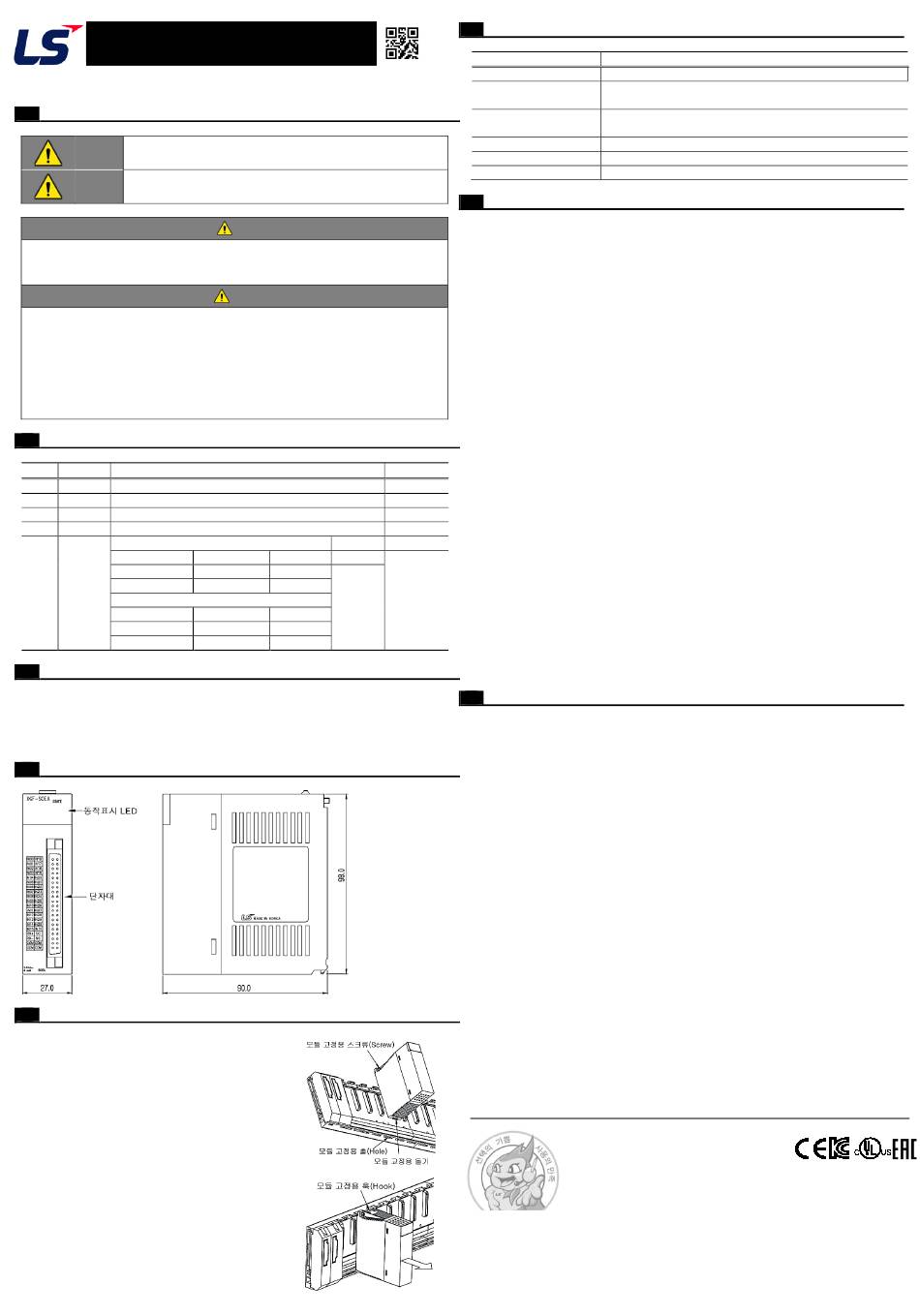

제품의 각 부 명칭 및 외형치수 (mm)
4
■ 제품 각 부의 명칭을 참조하여 시스템 운전 시 참조하시기 바랍니다.
제품의 장착 및 분리
5
■ 제품 설치 시 아래 순서에 따라 설치하여 주시기 바랍니다.
1) 제품의 장착
① 모듈 밑 쪽의 고정용 돌기를 베이스의
모듈 고정용 홀에 삽입합니다.
② 모듈의 윗부분을 밀어서 베이스에
고정 후 제품에 내장되어 있는 고정용
나사를 이용하여 고정합니다.
③ 모듈의 윗부분을 당겨 베이스에
확실히 장착되었는지 확인합니다.
2) 제품의 분리
① 먼저 모듈 위쪽의 고정용 나사를
베이스에서 풀어 냅니다.
② 양손으로 모듈을 잡고 모듈의 고정용
훅을 끝까지 누릅니다.
③ 훅을 누르면서 모듈의 하부를 축으로
모듈의 상부 쪽을 당깁니다.
④ 모듈을 상부로 들어 올리면서 모듈의
고정용 돌기부분을 모듈의 고정 홀에서
떼어냅니다.
XGF-SOEA
경고
주의
규격
0℃∼55℃
-25℃∼70℃
-
가속도 진폭 횟수
- 3.5mm
9.8 ㎨ (1g)
-
X,Y, Z
각 방향
가속도 진폭
10 회
- 1.75mm
4.9 ㎨ (0.5g)
-
성능 규격
6
■ SOE 모듈의 성능 규격은 아래와 같습니다.
항목
메모리 용량
이벤트 시간
분해능(정밀도)
입력 점수
부가 기능
최대 접점수
배선
7
■ 설치 케이블
1) 입출력 배선 시에는 동력선 및 주 회로선을 피하여 주십시오.
2) 전선은 주위온도, 허용하는 전류를 고려해서 선정되어야 하며, AWG22(0.3㎟)
이상이 좋습니다..
3) 교류와 외부 입출력 신호를 별도의 케이블을 사용하여 교류 측에서 발생하는
서지 또는 유도 노이즈의 영향을 받지 않도록 하여 주십시오.
4) 배선을 고압이나
오작동이나 고장의 원인이 될 수 있습니다..
5) 배선할 경우에 고온이 발생하는 기기나 물질에 너무 가까이 있거나, 기름 등에
배선이 장시간 직접 접촉하게 되면 합선의 원인이 되어 파손이나 오동작이
발생할 수 있습니다.
■ 배선 예
1) 입출력 배선용
규격(0.3㎟)으로 하는 것이 좋습니다.
2) 입력 선과 출력 선은 분리하여 배선해 주십시오.
3) 입출력 신호 선은 고전압, 대전류의 주회로선과 100㎜ 이상 분리하여 배선해
주십시오.
4) 주 회로 선과 동력 선을 분리할 수 없는 경우에는 일괄 실드 케이블을 사용하고,
관련규격
PLC 측을 접지하여 주십시오.
-
5) 배관 배선을 할 경우에는 관을 확실하게 접지하여 주십시오.
-
6) DC 24V의 출력선은 AC 110V 선이나 AC 220V 선과 분리하여 주십시오.
-
7) 외부 시간 정보를 위한 IRIG-B 신호선은 AWG24(0.2㎟) 이상의 트위스트 페어,
- 실드처리 된 케이블을 이용해야 합니다.
8) 타임서버에서 명시한 규격에 따라, IRIG-B 신호선의 최대길이 및 연결 가능한
-
SOE 모듈 개수 가 결정됩니다.
9) 타임서버의 Signal Ground가 절연되지 않은 경우에는 전원 Noise가 신호라인에
영향을 미칠 수 있습니다. RS-422 Isolator등을 이용해서 외부 Noise로부터
분리해야 합니다. Isolator 사용시, 전송 지연이 100㎲ 이내의 제품을 사용하여야
IEC 61131-2
하며, 전송지연에 따라 SOE모듈의 외부시간 정밀도가 전송 지연 시간만큼
영향을 받을 수 있습니다.
10) 데이터 신호를 해석해서 다시 송출하는 기능을 가진 Isolator 또는 리피터는
사용이 불가합니다.
보증 내용
8
■
보증 기간
구입하신 제품의 보증 기간은 제조 일로부터 18개월입니다.
■ 보증 외 범위
1) 사용설명서에 명기된 이외의 부적당한 조건·환경·취급으로 발생한 경우
2) 고장의 원인이 당사의 제품 이외의 것으로 발생한 경우
3) 당사와 당사가 정한 지정점 이외의 장소에서 개조와 수리를 한 경우
4) 제품 본래의 사용 방법이 아닌 경우
5) 당사에서 출하 시 과학·기술의 수준에서는 예상이 불가능한 사유에 의한 경우
6) 기타 천재·화재 등 당사 측에 책임이 없는 경우
■ 제품 규격의 변경
제품 성능 개선을 위해 설치가이드의 내용은 사전 예고 없이 변경될 수 있습니다.
LS ELECTRIC Co., Ltd.
한번 맺은 인연을
가장 소중히
여깁니다!
규격
1Mbit
내부 시간: PLC 시간
외부 시간: 외부 타임 서버 시간
내부 시간: 1ms(정밀도: ±2ms)
외부 시간: 1ms(정밀도: ±0.5ms)
32점(싱크/소스 타입)
32점 입력 On/off 상태 U디바이스 표시
512점(16모듈)
동력선과 함께 배선하는 경우에는
전선의 규격은
0.3~2㎟이지만,
