Carel pCO2 Series Quick Start Manual

cod. +050003560 rel. 1.0 - 23.10.02
pCO 2 Controllore elettronico PCO2**** / Electronic controller PCO2****
G
J1
1
G0
3
15
B1
B2
J2
4
B3
GND
+VDC
B4
J3 BC4
5
B5
BC5
17
2
VG
VG0
Y1
J4
6
Y2
Y3
Y4
ID1
ID2
ID3
ID4
J5
7 ID5
ID6
14
ID7
ID8
ID15H
J21
IDC1
ID15
J19
8
IDC15
B6
ID16
B7
J6
4
11
ID16H
B8
GND
ID9
ID10
J7
7 ID11
J22
ID12
Y5
6
IDC9
Y6
ID13H B9
ID13 BC9
J20
5
J8
8 B10
IDC13
BC10
ID14
12
ID17
ID14H
7
ID18
IDC17
Vi ringraziamo per la scelta fatta, sicuri che sarete soddisfatti del vostro acquisto.
Caratteristiche generali
pCO 2 è un controllore elettronico a microprocessore, sviluppato da Carel per molteplici applicazioni nel settore del condizionamento
dell'aria e della refrigerazione. Assicura la più assoluta versatilità di applicazione, consentendo di realizzare prodotti specifici su richiesta del
cliente. pCO 2 è dedicato all'esecuzione del programma di regolazione ed è dotato del set di morsetti necessari alla connessione verso i
dispositivi controllati (ad esempio: valvole, compressori, contattori di potenza, ventilatori). Esso prevede l'orologio di serie su tutte le
versioni.
Il programma e i parametri sono memorizzati su FLASH-MEMORY, consentendo il loro mantenimento anche in caso di mancanza di
alimentazione (senza la necessità di una batteria di mantenimento). Il caricamento del programma può essere eseguito a mezzo PC o
tramite apposita chiave di programmazione/espansione di memoria. pCO
Area Network) già prevista per il modello precedente di controllore pCO
La rete pLAN è costituita da più controllori e più terminali, che interagiscono tra loro. Ogni controllore in rete pLAN può scambiare
informazioni (qualsiasi variabile, digitale o analogica, a seconda del programma applicativo utilizzato) con velocità di trasmissione elevata.
Possono essere collegate fino a 32 unità, tra pCO
la linea seriale di supervisione/teleassistenza secondo lo standard RS485, viene realizzato tramite l'inserimento sul pCO
opzionali con il protocollo di comunicazione Carel, MODBUS™ o ECHELON

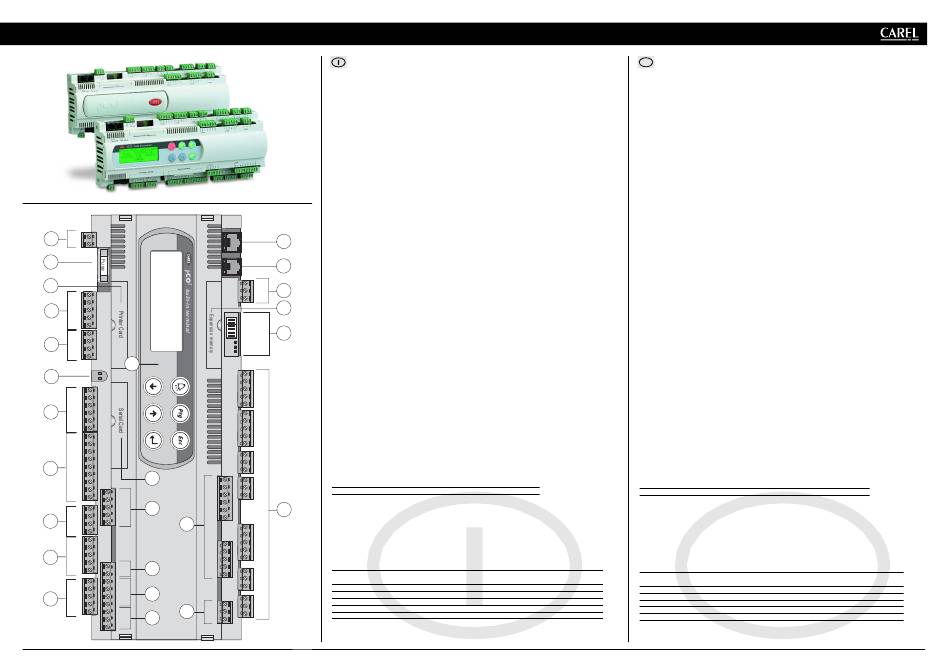

Legenda
1. connettore per l'alimentazione [G (+), G0 (-)];
2. LED giallo indicazione presenza tensione di alimentazione e LED rosso di allarme overload alimentazione sonde;
3. fusibile 250 Vac, 2 A ritardato (T2 A);
4. ingressi analogici universali NTC, 0/1 V, 0/10 V, 0/20 mA, 4/20 mA;
5. ingressi analogici passivi NTC, PT1000, ON/OFF;
6. uscite analogiche 0/10 V;
7. ingressi digitali a 24 Vac/Vdc;
J9
8. ingressi digitali 230 Vac o 24 Vac/Vdc;
9
9. connettore per il terminale sinottico (pannello esterno con segnalazioni dirette);
10. connettore per tutti i terminali standard della serie pCO
11. uscite digitali a relè;
J10
10
12. connettore per la connessione alla scheda di espansione I/O;
13. indirizzamento e LED per la rete locale pLAN;
14. sportello per l'inserimento della scheda seriale RS485 per supervisore o RS232 per l'interfacciamento modem o ECHELON
Rx-/Tx-
15. sportello per l'inserimento della scheda per la connessione ad una stampante parallela (non disponibile);
13
J11 Rx+/Tx+
16. sportello per l'inserimento della scheda per l'espansione di memoria o per la chiave di programmazione;
GND
17. terminale built-in (LCD, tasti e LED).
16
Versioni disponibili:
• SMALL, MEDIUM e LARGE;
• con o senza terminale built-in;
13 • 2 memorie Flash (programma+storici) da 1+1 MB oppure da 2+2 MB;
• con o senza uscite digitali a relè a stato solido (SSR); 24 Vac/Vdc, P
Nota: il programma applicativo potrà essere scaricato nella memoria flash attraverso le key "PCO200KEY0"/"PCO201KEY0" (per le versioni
con 1+1 MB di memoria FLASH) e "PCO202KEY0" (per le versioni con 2+2 MB di memoria FLASH), vedi Fig. 5; o un PC mediante il
programma "WINLOAD32" da richiedere alla Carel.
C1
Alimentazione
NO1
Nell'installazione si deve utilizzare un trasformatore di sicurezza in Classe II di almeno 50 VA, per l'alimentazione di un solo controllore
J12
NO2 pCO . Si raccomanda di separare l'alimentazione del controllo pCO
2
dispositivi elettrici (contattori ed altri componenti elettromeccanici) all'interno del quadro elettrico. Qualora il secondario del trasformatore
NO3
sia posto a terra, verificare che il conduttore di terra sia collegato al morsetto G0. Attenersi a ciò per tutti i dispositivi connessi al pCO
C1
si alimentano più schede pCO
C4
mantenuto per tutte le schede).
NO4
In caso di utilizzo della rete pLAN, richiedere il manuale pCO
J13
NO5
Ulteriori specificazioni e notizie si possono reperire sul manuale di installazione - cod. +030221825.
NO6
AVVERTENZA: il pCO 2 (a differenza del pCO
C4
essere alimentati con altre sorgenti.
C7
J14
Caratteristiche tecniche
NO7
Caratteristiche meccaniche
C7
dimensioni versione SMALL inseribile su 13 moduli DIN, 110 x 227.5 x 60 mm
NO14
NO8
versione MEDIUM e LARGE inseribili su 18 moduli DIN, 110 x 315 x 60 mm
J15
C14
C8
montaggio su guida DIN
NC14
NC8
Contenitore plastico
NO15
• agganciabile su guida DIN secondo norme DIN 43880 e CEI EN 50022;
11
C15
• materiale: tecnopolimero;
NC15
• autoestinguenza: V0 (secondo UL94) e 960 °C (secondo IEC 695);
C9
• prova biglia: 125 °C;
NO9 • resistenza alle correnti striscianti: ≥ 250 V;
J16 • colore: grigio RAL7035;
NO10
C16
• feritoie di raffreddamento.
NO11
NO16
NO17 C9
Caratteristiche elettriche
alimentazione (controllore con term. connesso)
NO18
NO12
morsettiera
C16
C12 J17
NC12 CPU
memoria (su FLASH MEMORY)
NO13
memoria dati (RAM statica)
E-
C13 J18
memoria dati parametri
E+
NC13 durata ciclo utile (applicazioni media complessità)
GND
Fig. 1
2 permette anche la connessione alla rete locale pLAN (pCO Local
B .
2 e terminali, in modo da condividere le informazioni in tempi molto brevi. Il collegamento verso
2
® .
2 e per il download del programma applicativo;
= 10 W.
max
e terminale (o più pCO e terminali) dalla alimentazione del resto dei
2 2
2 collegate in rete pLAN, assicurarsi che siano rispettati i riferimenti G e G0 (il riferimento G0 deve essere
2 Carel.
B ) non può alimentare i terminali grafici PCOT00PGH0 e PCOI00PGL0, che devono quindi
22/40 Vdc e 24 Vac ±15% 50/60 Hz - assorbimento massimo P= 15 W
con connettori maschio/femmina estraibili, tensione max 250 Vac
sez. cavo: min. 0,5 mm 2 - max 2,5 mm 2
H83002 a 16 bit e 14 MHz
1+1 MB oppure 2+2 MB espandibile con altri 1 o 2 MB su opzione esterna
256 kB organizzata a 16 bit (espandibile fino a 1 MB)
4 kB organizzata a 16 bit (limite max: 400.000 scritture per locazione di memoria)
0,5 s (tipico)
GB
Thank you for your choice. We trust you will be satisfied with your purchase.
General features
pCO 2 is an electronic controller based on a microprocessor designed by Carel for a wide range of applications in the Air-Conditioning and
Refrigeration sectors. pCO 2 is a flexible controller, which can respond to all customer requirements.
pCO 2 carries out the regulation program and it is provided with a set of terminals that connect it to the controlled devices (e.g. valves,
compressors, power contactors, fans). All pCO 2 models are equipped with a clock.
The program and the parameters are stored on FLASH-MEMORY, thus allowing their permanence even in case of power failure (it is not
necessary for you to have a maintenance battery).
The program can be loaded through PC or by means of a suitable programming key/memory expansion. pCO
local pLAN network (pCO Local Area Network) - already provided in the pCO
The pLAN network is made up of several controllers and terminals which interact among themselves. Every controller in the pLAN network
can exchange information (any digital and analog variable according to the application program being used) at a high speed of transmis-
sion. In order to rapidly exchange information, up to 32 units - pCO
The connection towards the supervising/telemaintenance serial line, according the RS485 standard, is carried out by
di schede seriali inserting the optional serial cards on the pCO 2 with the standard Carel communication protocol, MODBUS™ or ECHELON
Legenda
1. power supply connector [G (+), G0 (-)];
2. yellow LED indicating mains power and red LED for overload alarm of the probes power supply;
3. 250Vac, 2A slow-blow fuse (T2A);
4. universal analog inputs NTC, 0/1V, 0/10V, 0/20mA, 4/20mA;
5. passive analog inputs NTC, PT1000, ON/OFF;
6. analog outputs 0/10V;
7. 24Vac/Vdc digital inputs;
8. 230Vac or 24Vac/Vdc digital inputs;
9. connector for synoptic terminal (external panel with direct signallings);
10. connector for all pCO 2 series standard terminals and for the application program download;
11. relay digital outputs;
12. connector for connection to the I/O expansion card;
13. addressing and LED for pLAN local network;
®; 14. hatch for inserting RS485 serial card for supervisor or RS232 serial card for modem interfacing or ECHELON
15. hatch for inserting the card for connection to a parallel printer (not available);
16. hatch for inserting the FLASH-MEMORY expansion card or for programming key;
17. built-in terminal (LCD, buttons and LEDs).
Available models:
• SMALL, MEDIUM, LARGE;
• with or without built-in terminal;
• 2 Flash memory (program+datalogging) from 1+1MB or from 2+2MB ;
• with or without Solid State Relay (SSR) digital outputs; 24Vac/Vdc, P
Note: The application program can be downloaded from the flash memory through the keys "PCO200KEY0" /"PCO201KEY0" (for the ver-
sions with 1+1MB of the FLASH memory) and "PCO2002KEY0" (for the versions with 2+2MB of the FLASH memory), see Fig. 5 or a PC
using the program "WINLOAD32" to be required to Carel.
Power supply
During installation a safety Class II transformer rated at least 50VA must be used to supply only one pCO
It is advisable to keep separate the pCO 2 and terminal (or more pCO
(contactors and other electromechanical components) in the electric panel. If the transformer secondary winding is grounded, check that
2 . Se
the ground cable is connected to G0 terminal. Proceede as mentioned for all devices connected to pCO
If more than one pCO 2 board, connected to the pLAN, must be powered, please check if G and G0 references are observed (G0 reference
must be kept in every board). If using the pLAN network, ask for the Carel pCO
Further information can be found in the installation manual - code +030221825.
WARNING: pCO 2 can not supply graphic terminals PCOT00PGH0 and PCOI00PGL0 which can be supplied by other sources.
Technical Specifications
Mechanical Specifications
dimensions SMALL board models can be mounted on 13 DIN modules, 110x227.5x60mm
MEDIUM and LARGE board models can be mounted on 18 DIN modules, 110x315x60mm
mounting on DIN rail
Plastic case
• it can be fastened on DIN rail according to DIN 43880 and CEI EN 50022 standards;
• material: technopolymer;
• self-extinguishing: V0 (complying with UL94) and 960°C (complying with IEC 695) ;
• ball pressure test:125°C;
GB
• comparative tracking index: ≥ 250V;
• colour: RAL7035 grey;
• cooling vent-holes.
Electrical specifications
power (controller with terminal connected)
terminal block
CPU
program memory (on FLASH MEMORY)
data memory (static RAM)
parameter data memory
operating cycle delay (with applic. of average complexity)
2 allows the connection to the
B controller previous version.
2 and terminals - can be connected to the pLAN network.
® .
®;
= 10W.
max
2 controller.
2 and terminals) from the power supply of the other electric devices
2 .
2 user's manual.
22/40Vdc and 24Vac ±15% 50/60Hz - P= 15W maximum absorption
with removable male/female connectors - max. voltage: 250Vac
cable cross-section: min. 0.5mm 2 – max. 2.5mm 2
H83002, 16 bit and 14MHz
1+1MB or 2+2MB that can be optionally increased with 1 or 2MB
256 kB organized in 16 bit (it can be expanded up to 1MB)
4 kB organized in 16 bit (max limit: 400.000 writes per memory location)
0.5s (typical value)
