CZ
Model:
Příkon:
Napětí:
Rychlost pásu bez zatížení:
Rozměry brusného pásu:
Dvojitá izolace:
Krytí:
Hladina akustického tlaku LpA:
Hladina akustického výkonu LwA:
Vibrace:
Hmotnost:

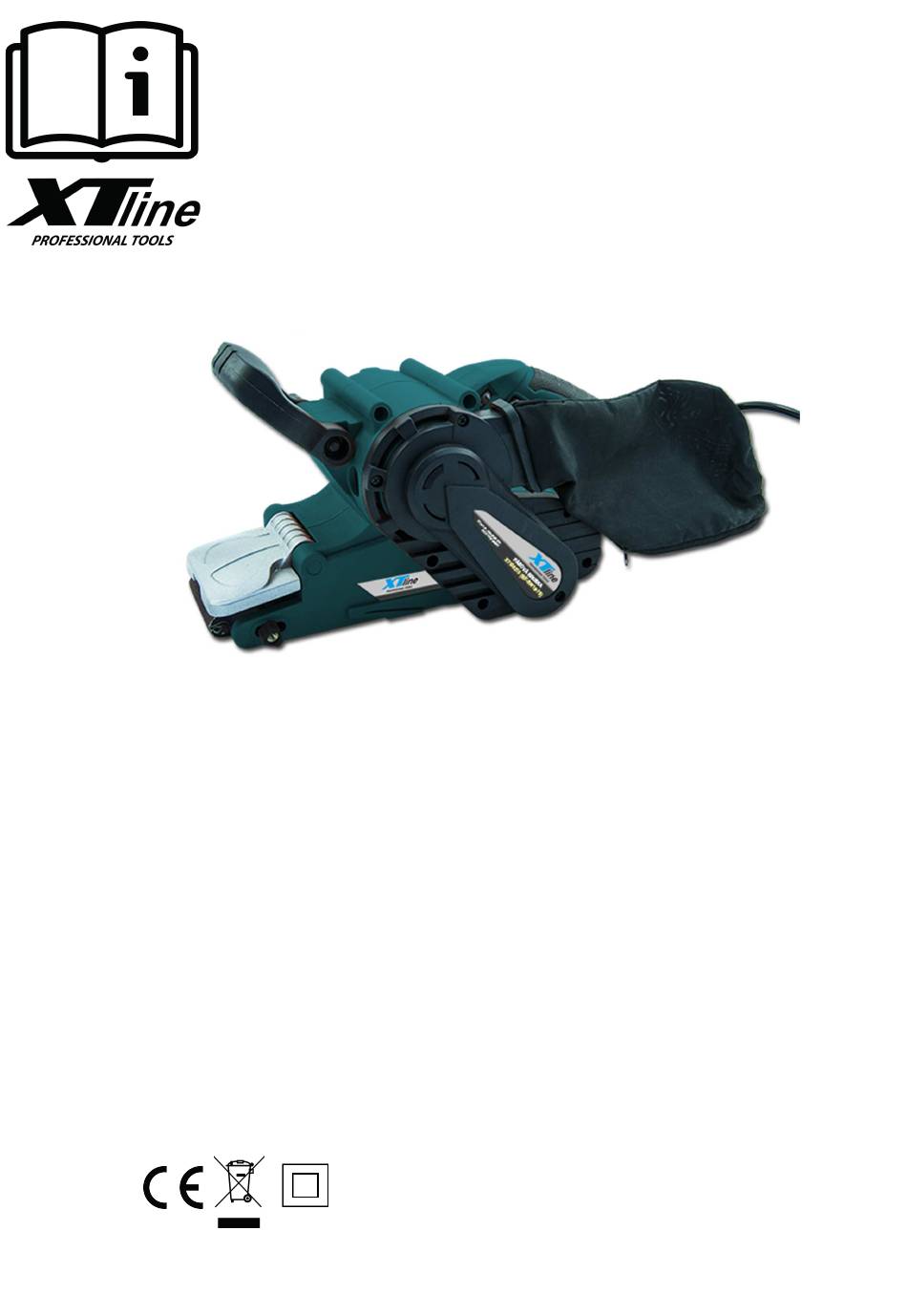

NÁVOD K POUŽITÍ
XT106310
PÁSOVÁ BRUSKA
S1T-SW19-76A
1010W
230V/50Hz
360 m/min
76x533 mm
ANO
IP20
90 dB
101 dB
5,1 m/s2
3,5 kg
Advertisement
Table of Contents
Related Manuals for XTline XT106310
Summary of Contents for XTline XT106310
- Page 1 NÁVOD K POUŽITÍ XT106310 PÁSOVÁ BRUSKA S1T-SW19-76A Model: 1010W Příkon: 230V/50Hz Napětí: 360 m/min Rychlost pásu bez zatížení: 76x533 mm Rozměry brusného pásu: Dvojitá izolace: IP20 Krytí: 90 dB Hladina akustického tlaku LpA: 101 dB Hladina akustického výkonu LwA: 5,1 m/s2...
-
Page 2: Elektrická Bezpečnost
Přední rukojeť Zásuvky pro zasunutí upínacích svorek Regulace otáček Aretační tlačítko provozního spínače Provozní spínač Zadní rukojeť Sáček na prach Šroub pro vycentrování nasazeného pásu Brusný pás Odklopitelný kryt Kryti uhlíkových kartáčů 2x svorka ELEKTRICKÁ BEZPEČNOST a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy jakýmkoliv způsobem neupravujte vidlici. - Page 3 POUŽÍVÁNÍ A PÉČE O EL. NÁŘADÍ Nepřetěžujte elektrické nářadí. Používejte správné nářadí, které je určené pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno. Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoliv elektrické...
-
Page 4: Příprava Na Práci
PŘÍPRAVA NA PRÁCI Pásová bruska je určena k suchému plošnému broušení dřeva, kovu, umělých hmot a k odstranění jejich staré povrchové úpravy a v případě kovů také rzi. Bruska umožňuje vysoký úběr materiálu. Bruska není určena k broušení sádrokartonu z důvodu vysoké prašnosti. Regulace otáček umožňuje přizpůsobit otáčky povaze materiálu a velikosti zrna papíru pro lepší... - Page 5 Aretace provozního spínače Přistroj je vybaven aretačním tlačítkem provozního spínače pro případ potřeby zajištění spínače ve stisknuté poloze. Nejprve stiskněte provozní spínač a pak tlačítko aretace. Pro zrušení aretace stiskněte provozní spínač, tím dojde k jeho uvolnění ze stisknuté polohy. Vypnutí...
- Page 6 � �...
- Page 7 stator ložisko...
- Page 8 č. 490/2009 Sb., zákona č. 155/2010 Sb., zákona č. 34/2011 Sb., zákona č.100/2013 Sb., zákona č.64/2014 Sb., zákona č.91/2016 Sb. a v souladu se zákonem č.90/2016 Sb. ZAŘÍZENÍ (VÝROBEK) NÁZEV: RUČNÍ PÁSOVÁ BRUSKA TYP: XT106310 PROVEDENÍ (JINÁ SPECIFIKACE): S1T-SW19-76A EVIDENČNÍ - VÝROBNÍ ČÍSLO: VÝROBCE...
- Page 9 NÁVOD K POUŽITIE XT106310 PÁSOVÁ BRÚSKA S1T-SW19-76A Model: 1010W Příkon: 230V/50Hz Napětí: 360 m/min Rychlosť pásu bez zaťaženia: 76x533 mm Rozmery brúsného pásu: Dvojitá izolácia: IP20 Krytie: 90 dB Hladina akustického tlaku LpA: 101 dB Hladina akustického výkonu LwA: 5,1 m/s2 Vibrácie:...
-
Page 10: Elektrická Bezpečnosť
Předná rukojeť Zásuvky pre zasunutie upínacích svoriek Regulácia otáčok Aretačné tlačidlo prevádzkového spínača Prevadzkový spínač Zadná rukovať Vrecko na prach Skrutka pre vycentrovánie nasadeného pásu Brúsný pás Odklopitelný kryt Krytie uhlíkových kief 2x svorka ELEKTRICKÁ BEZPEČNOSŤ a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy jakýmkoliv způsobem neupravujte vidlici. -
Page 11: Používanie A Starostlivosť O Elektrické Náradie
POUŽÍVANIE A STAROSTLIVOSŤ O ELEKTRICKÉ NÁRADIE Nepreťažujte elektrické náradie. Používajte správne náradie, ktoré je určené pre vykonávanú prácu. Správne elektrické náradie bude lepšie a bezpečnejšie vykonávať prácu, na ktoré bolo skonštruované. Nepoužívajte elektrické náradie, ktoré sa nedá zapnúť a vypnúť spínačom. Akékoľvek elektrické... - Page 12 PRÍPRAVA PRÁCE A SPUSTENIE Pásová brúska je určená na suchému plošnému brúsenie dreva, kovu, umelých hmôt a na odstránenie ich staré povrchovej úpravy a v prípade kovov tiež hrdze. Brúska umožňuje vysoký úber materiálu. Brúska nie je určená na brúsenie sadrokartónu z dôvodu vysokej prašnosti. Regulácia otáčok umožňuje prispôsobiť...
- Page 13 Pristroj je vybavený aretačným tlačidlom prevádzkového spínača pre prípad potreby zabezpečenie spínače v stlačenej polohe. Najprv stlačte prevádzkový spínač a potom tlačidlo aretácie. Pre zrušenie aretácie stlačte prevádzkový spínač, tým dôjde k jeho uvoľneniu zo stlačené polohy Vypnutie - Brúsku vypnite uvoľnením prevadzkového spínača. Bezpečnosté...
- Page 14 INSTRUKCIA OBSLUGI XT106310 SZLIFIERKA TASMOWA S1T-SW19-76A Model: 1010W Moc: 230V/50Hz Napięcie: 360 m/min Prędkość pasa bez obciążenia: 76x533 mm Wymiary taśmy szlifierskiej: Podwójna izolacja: IP20 Ochronność: 90 dB Poziom ciśnienia akustycznego LpA: 101 dB Poziom mocy akustycznej LwA: 5,1 m/s2...
-
Page 15: Obsługa I Konserwacja
Przedni uchwyt Gniazda do wkładania zacisków Kontrola prędkości Przycisk blokady przełącznika obsługi Przełącznik działania Tylny uchwyt Worek na kurz Śruba do centrowania dołączonego paska Taśma szlifierska Składana pokrywa Pokrycie szczotek węglowych 2x Zacisk BEZPIECZEŃSTWO ELEKTRICNE a) Wtyczka przewodu zasilającego powinna zawsze pasować do gniazda. Nigdy nie należy modyfikować... -
Page 16: Bezpieczeństwo Osobiste
BEZPIECZEŃSTWO OSOBISTE a)Należy zachować czujność i nie używać urządzenia pod wpływem alkoholu. b)Należy używać okularów ochronnych oraz maski na twarz lub maski przeciwpyłowej. Należy używać środków ochrony osobistej do ochrony słuchu, kasku i obuwia ochronnego. c)Należy unikać niezamierzonego uruchomienia. Przed podłączeniem do źródła zasilania lub akumulatora należy upewnić... - Page 17 Włączanie / wyłączanie, blokowanie przełącznika obsługi Włączanie Przed podłączeniem urządzenia do źródła zasilania. Sprawdź, czy urządzenie nie jest uszkodzone i upewnij się, że napięcie gniazdka odpowiada wartości wskazanej na etykiecie urządzenia. Nie używaj uszkodzonego urządzenia i zlecaj jego naprawę. Podłącz przewód zasilający szlifierki do gniazda zasilania. napięcie. Nacisnąć...
- Page 18 USER MANUAL XT106310 BELT SENDER Model: S1T-SW19-76A Power: 1010W Voltage: 230V/50Hz 360 m/min Speed: 76x533 mm Belt size: Double insulation: IP20 Cover: 90 dB Sound pressure level LpA: 101 dB Sound power level LwA: 5,1 m/s2 Vibration: 3,5 kg Weight:...
-
Page 19: Electric Safety
1. 1. Front handle 2. 2. Sockets for plugging in clamps 3. 3. Speed control 4. 4. Operating switch lock button 5. 5. Operating switch 6. 6. Rear handle 7. 7. Dust bag 8. 8. Screw for centering the fitted belt 9. -
Page 20: Operation
LECTRIC TOOL HANDLING AND MAINTANCE Using the Belt Sander Hold the machine with both hands and assume a balanced posture. Press the On/Off trigger switch and allow the motor to reach full speed. Hold the machine parallel to the work piece. Gently bring belt contact with the work piece. Caution! The sander may initially snatch forwards. - Page 21 SPECIFIC SAFETY RULES Make sure that the foreign objects such as nails and screws have been removed from the work before commencing sanding. Rags,cloths,cord,string and the likeshould never be left around the work area. Always switch off before the sander is put down. Do not force the sander.Let the tool work at a reasonable speed.Overloading will occur if too much pressure is applied and the motor slows resulting in inefficient sanding and may damage the sander motor.
