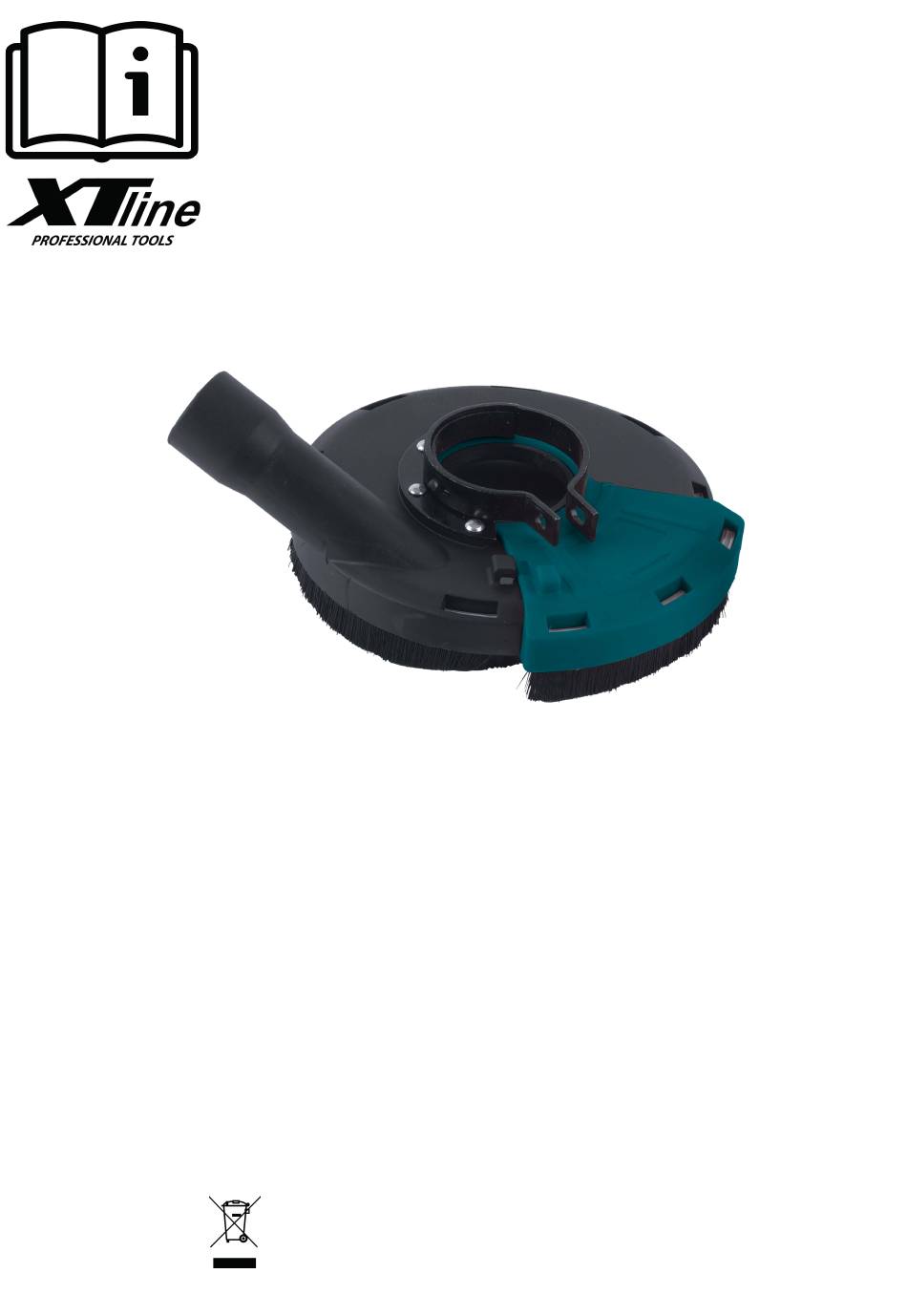

- Page 1 NÁVOD K POUŽITÍ XT105312 ODSÁVACÍ KRYT PRO ÚHLOVÉ BRUSKY Model: AG19 Průměr kotouče: 115 / 125mm Závit vřetene: Hmotnost: 0,4 kg...
- Page 2 A) Odsávací otvor B) Stavěcí šroub upínací svěrky C) Páčka D) Obruba čela krytu E) Otvor pro odstranění čela krytu F) Vyměnitelné čelo krytu G) 4ks redukčních podložek o tloušťkách 1,5 – 5,5mm PŘÍPRAVA PRÁCE A POUŽITÍ o ž t Prachový...
- Page 3 Montáž a odstranění brusného krytu 1. Postupujte podle pokynů pro montáž a odstranění krytu a odstraňte kryt brusky. 2. Otevřete upínací páčku (G) na brusném krytu a zarovnejte výstupky (H) na povrchu brusného krytu s otvory (I) na šasi převodovky brusky. 3.
- Page 4 SERVIS A ODPOVĚDNOST ZA VADY Dne 1.1.2014 vstoupil v platnost zákon c. 89/2012 Sb. Firma XTline s.r.o. v souladu s tímto zákonem poskytuje na Vámi zakoupený výrobek odpovědnost za vady po dobu 24 měsíců (u právnických osob 12 měsíců). Reklamace budou posouzeny naším reklamačním oddělením (viz níže) a uznané...
- Page 5 NÁVOD K POUŽITIE XT105312 ODSÁVACIE KRYT PRE UHLOVÉ BRÚSKY Model: AG19 115 / 125mm Priemer kotúča: Závit vretena: Hmotnosť: 0,4 kg...
- Page 6 A) Odsávacie otvor B) Nastavovacia skrutka upínacie zvierky C) Páčka D) Obruba čela krytu E) Otvor pre odstránenie čelá krytu F) Vymeniteľné čelo krytu G) 4ks redukčných podložiek o hrúbkach 1,5 - 5,5 mm PRÍPRAVA PRÁCE A POUŽITIE Účel použitia Prachový...
- Page 7 Montáž a odstránenie brúsneho krytu 1. Postupujte podľa pokynov pre montáž a odstránenie krytu a odstráňte kryt brúsky. 2. Otvorte upínaciu páčku (G) na brúsnom krytu a zarovnajte výstupky (H) na povrchu brúsneho krytu s otvormi (I) na šasi prevodovky brúsky. 3.
- Page 8 SERVIS A ZODPOVEDNOSŤ ZA CHYBY Dňa 1.1.2014 nadobudol účinnosť zákon c. 89/2012 Sb. Firma XTline s.r.o. v súlade s týmto zákonom poskytuje na Vami zakúpený výrobok zodpovednosť za chyby po dobu 24 mesiacov (u právnických osôb 12 mesiacov). Reklamácie budú posúdené naším reklamačným oddelením (pozri nižšie) a uznané...
- Page 9 INSTRUKCIA OBSLUGI XT105312 OSŁONA PRZECIWPYŁ. DO SZLIFIERKI KĄTOWEJ AG19 Model: 115 / 125mm Średnica koła Zapięcie 0,4 kg Waga:...
- Page 10 A: Port pyłu B: Śruba regulacyjna zacisku C: Dźwignia D: Zakładka krawędziowa E: Otwór do wyjmowania osłony szczotki F: Wymienna osłona szczotki G: 4SZT Podkładka zaciskowa o grubości 1,5-5,5 mm PRZYGOTOWANIE DO PRACY I URUCHOMIENIE PRZEZNACZENIE Twoja osłona do szlifowania powierzchni betonu została zaprojektowana do usuwania pyłu z: Szlifowania, wyrównywania i polerowania powierzchni betonu, Może usuwać...
- Page 11 MONTAŻ I DEMONTAŻ OSŁONY DO SZLIFOWANIA 1. Po montażu i demontażu osłony w instrukcji obsługi narzędzia, aby zdjąć osłonę szlifierki. 2. Otworzyć dźwignię zaciskową (G) na osłonie szlifierki do płaszczyzn i dopasować wypustki (H) osłony do szlifowania płaszczyzn z rowkami (I) na obudowie przekładni szlifierskiej. 3.
- Page 12 USER MANUALL XT105312 POLISHING ATTACHMENT AG07 Model: 115 / 125mm Wheel diameter: Clamping: 0,4 kg Weight:...
- Page 13 A: Dust port B: Clamp Adjusting Screw C: Lever D: Edging Door Tab E: Brush skirt removal hole F: Replaceable Brush Skirt G: 4PCS clamping washer thickness 1.5-5.5mm WORK PREPARATION AND USE INTENDED USE Your concrete suface grinding shroud has been designed for dust removal of the following: Grinding,leveling and polishing concrete surface,It can remove dust when removing surface paint,epoxy and glue,Using the approprate grinder,diamond grinding wheel and dust extractor vacuum it can be used to remove the vast majority of static and air borne dust which without the...
-
Page 14: Dust Extraction
Mounting and Removing Surface Grinding Shroud 1. Following the mounting and removing guard instruction in tool manual to remove the guard for grinder. 2. Open the clamping lever(G) on the surface grinding shroud and and align the tabs(H) on the surface grinding shroud with the slots(I) on the grinder gear case.
