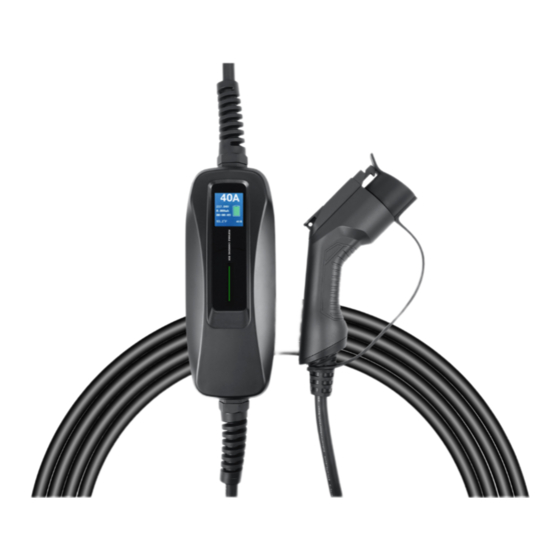

Lectron 40 Amp Level 2 EV Charger
User Manual
NEMA 14-50 OUTLET

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 40 Amp Level 2 EV Charger and is the answer not in the manual?

Questions and answers

Related Manuals for Lectron 40 Amp Level 2 EV Charger

Summary of Contents for Lectron 40 Amp Level 2 EV Charger

  • Page 1 Lectron 40 Amp Level 2 EV Charger User Manual NEMA 14-50 OUTLET...

  • Page 2: Safety Information

    • If the output plug separates from the charger module or the charging coupler. Do not attempt to repair the cable on your own. Contact the customer support: con- tact@ev-lectron.com - for assistance. • When using your charger, basic precautions should always be followed, including the following: •...
  • Page 3 • Shock hazard – make sure the plug is fully inserted into the wall outlet so that there are no exposed blade surfaces. • Children should be supervised when in the vicinity of the charger while plugged in. • To reduce the risk of fire, connect only to a circuit provided with 30 amps maximum branch circuit overcurrent protection.

  • Page 4: Charging Your Vehicle

    Charging Your Vehicle Important:Ensure that the car is parked and the engine turned OFF. 1. Insert the NEMA 14-50 plug into a proper wall outlet. 2. A solid LED indicator shows that the charger is being powered and ready to charge. Page 4...
  • Page 5 3. Plug the charging coupler into your vehicle’s charging outlet until it clicks. Important: always press the release button before removing the charging coupler from the car. 4. Charging begins automatically. Power will be delivered in accordance to the demand of the vehicle. While charging, a LED indicator will blink continuously. Always verify that the vehicle is correctly charging directly from your vehicle dashboard.
  • Page 6 5. When the vehicle is fully charged, the LED indicator light will stay solid. Your vehicle has a gauge on the dashboard that can also show that the vehicle is fully charged. Refer to your vehicle’s manual to find the location of the gauge on your dashboard.
  • Page 7 The LED Indicator on the charger does not light up. Check the circuit breaker and other circuit loads. Try another wall outlet. Ensure that the charger module (and adapter if operating in 240 VAC mode) is fully inserted into the wall outlet. The vehicle does not charge.
  • Page 8 Get more Support Scan the QR code below or email us at: contact@ev-lectron.com. Tesla Charger is not included. Lectron is not affiliated with Tesla Inc. Lectron is a trademark of Dropcases Ltd. Tesla Charger is a trademark of Tesla Inc.
  • Page 9 Cargador Lectron 40 Amp Nivel 2 EV Manual del usuario NEMA 14-50 OUTLET...

  • Page 10: Información De Seguridad

    • Si el enchufe de salida se separa del módulo cargador o del acoplador de carga. No intente reparar el cable por su cuenta. Póngase en contacto con el servicio de atención al cliente: con- tact@ev-lectron.com - para obtener ayuda. • Cuando utilice su cargador, siempre se deben seguir las precauciones básicas, incluyendo las siguientes: •...
  • Page 11 • Peligro de descarga: asegúrese de que el enchufe esté completamente insertado en el toma de corriente para que no haya superficies de cuchillas expuestas. • Los niños deben ser supervisados cuando estén cerca del cargador mientras esté enchufado. • Para reducir el riesgo de incendio, conéctelo sólo a un circuito provisto de protección contra sobrecorrientes de 30 amperios como máximo.
  • Page 12 Cómo cargar su vehículo Importante: Asegúrese de que el coche está aparcado y el motor apagado. 1. Inserte el enchufe NEMA 14-50 en una toma corriente adecuado. 2. Un indicador LED sólido muestra que el cargador está siendo alimentado y está listo para cargar.
  • Page 13 3. Enchufe el acoplador de carga en el toma corriente de su vehículo hasta que haga clic. Importante: pulse siempre el botón de liberación antes de retirar el acoplador de carga del coche. 4. La carga comienza automáticamente. La energía se suministrará en función de la demanda del vehículo.
  • Page 14 5. Cuando el vehículo esté completamente cargado, la luz indicadora LED perman- ecerá fija. Su vehículo tiene un indicador en el tablero que también puede mostrar que el vehículo está completamente cargado. Consulte el manual de su vehículo para encontrar la ubicación del indicador en su tablero. Completamente Cargado + 0 km 6/6 A...

  • Page 15: Especificaciones

    PREGUNTAS FRECUENTES El indicador LED del cargador no se enciende. Compruebe el disyuntor y otras cargas del circuito. Pruebe con otro toma corriente. Asegúrese de que el módulo cargador (y el adaptador si funciona en modo 240 VAC) está completamente insertado en el toma corriente. El vehículo no se carga.
  • Page 16 Escanee el código QR que aparece a continuación o envíenos un correo electrónico a: contact@ev-lectron.com. El Cargador Tesla no está incluido. Lectron no está afiliado a Tesla Inc. Lectron es una marca comercial de Dropcases Ltd. El Cargador Tesla es una marca comercial de Tesla Inc. www.ev-lectron.com Fabricado en China...
  • Page 17 Chargeur EV Lectron 40 Amp Level 2 Manuel d’utilisateur NEMA 14-50 OUTLET...

  • Page 18: Informations De Sécurité

    Inclut dans la boîte 1 x chargeur de voiture électrique portable Informations de sécurité • Il est recommandé que les prises électriques de votre chargeur soient installées par un électricien professionnel et qualifié. Pour éviter des blessures graves ou un acci- dent mortel, l’installation doit être conforme aux dispositions Réglementations des installations électriques et à...
  • Page 19 • Risque de choc – assurez-vous que la fiche soit complètement insérée dans la prise murale afin qu’il n’y ait pas de surfaces exposées. • Les enfants doivent être surveillés à proximité du chargeur branché. • Pour réduire le risque d’incendie, connectez-vous uniquement à un circuit doté...
  • Page 20 Recharger votre véhicule Important : assurez-vous que la voiture soit garée et que le moteur soit éteint. 1. Insérez la fiche NEMA 14-50 dans une prise murale adéquate. 2. Le voyant LED stable indique que le chargeur est alimenté et prêt à charger. Page 4...
  • Page 21 3. Branchez le coupleur dans la prise de charge de votre véhicule jusqu’à entendre un clic. Important: appuyez toujours sur le bouton de déverrouillage avant de retirer le coupleur de la voiture. 4. La charge commence automatiquement. L’électricité sera fournie en fonction de la demande du véhicule.
  • Page 22 5. Lorsque le véhicule est complètement chargé, le voyant LED reste stable. Votre véhicule possède une jauge sur son tableau de bord qui peut également vous indiquer que le véhicule est complètement chargé. Reportez-vous au manuel de votre véhicule pour connaître l’emplacement de cette jauge sur votre tableau de bord.

  • Page 23: Spécifications

    L’indicateur LED du chargeur ne s’allume pas. Vérifiez le disjoncteur et les autres charges du circuit. Essayez une autre prise murale. Assurez-vous que le module de charge (et l’adaptateur s’il fonctionne en mode 240 VAC) soit complètement inséré dans la prise murale. Le véhicule ne charge pas.
  • Page 24 Scannez le code QR ci-dessous ou envoyez-nous un e-mail à : contact@ev-lectron.com. Chargeur Tesla Charger non inclus. Lectron n’est pas affilié à Tesla Inc. Lectron est une marque commerciale de Dropcases Ltd. Tesla Charger est une marque commerciale de Tesla Inc. www.ev-lectron.com Fabriqué en Chine...
