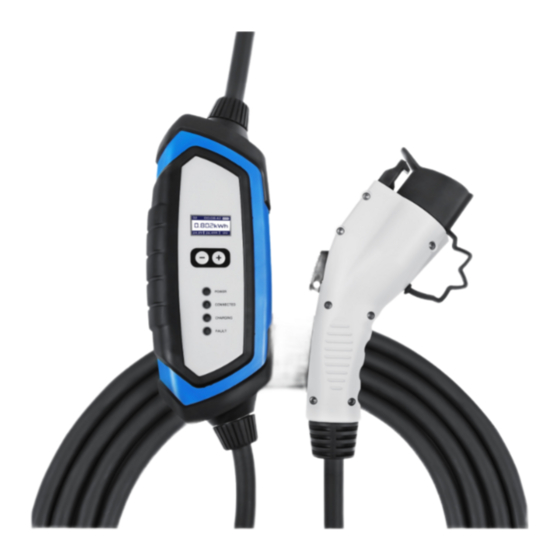

- Page 1 Portable Electric Car Charger (Level 2, 32A) User Manual...
- Page 2 • If the output plug separates from the charger module or the charge coupler, do not attempt to repair the cable yourself. Contact Lectron Customer Support - contact@ev-lectron.com - for assistance. • Follow these basic precautions when using the charger: •...
-
Page 3: Display Components
• Shock hazard – make sure the plug is fully inserted into the wall outlet so that there are no exposed blade surfaces. • Children must be supervised in the vicinity of a plugged-in charger. • To reduce the risk of fire, connect only to a circuit provided with 40 amps maximum branch circuit overcurrent protection. -
Page 4: Charging Your Vehicle
Charging Your Vehicle Note: Ensure that the car is parked and the engine is turned OFF. 1. Insert the NEMA 14-50 plug into a corresponding wall outlet. 2. The Power / Connected LED will light up and become solid indicating that the char- ger is powered and ready to use. - Page 5 3. Plug the Charging Coupler into your vehicle’s charging outlet until it clicks. Once latched, the Charging Coupler will not disengage until the release button has been pressed manually. 4. Charging begins automatically. While charging, the Charging Indicator will blink continuously.
- Page 6 5. When the vehicle is fully charged, the Charging Indicator light will stay solid. Double-check from the vehicle dashboard that it is fully charged. Refer to your vehicle's manual to locate the Charge Indicator on the vehicle dashboard. Fully Charged + 0 km 6/6 A 210 V...
- Page 7 7. Adjust the charging current using the + or - button on the charging module, you can see the actual charging current on the LED display. Note: 240 VAC Operation: the charger requires either a 240 VAC split-phase or a 208 VAC two-phase dedicated circuit.
- Page 8 NEMA 14-50 Plug EV connector: SAE-J1772 Dimensions: 9.45 x 3.5 x 2.4in (enclosure only) Weight: 9.9lb Temperature: -22°F to +122°F Get More Support Scan the QR code below or email us at contact@ev-lectron.com. For more information, visit: www.ev-lectron.com Made in China...
- Page 9 Cargador Portátil de Coche Eléctrico (Nivel 2, 32A) Manual del usuario...
- Page 10 • Si el enchufe de salida se separa del módulo cargador o del acoplador de carga, no intentes reparar el cable tÚ mismo. Ponte en contacto con el Servicio de Atención al Cliente de Lectron (contact@ev-lectron.com) para recibir ayuda. • Siga estas precauciones básicas cuando utilice el cargador: •...
-
Page 11: Componentes De La Pantalla
• No utilices nunca el cargador con un cable alargador. • No utilices nunca el cargador con cualquier adaptador AC. • Peligro de descarga: asegúrate de que el enchufe está completa mente insertado en la toma de corriente para que no haya superficies de cuchillas expuestas. - Page 12 Cargar Tu Vehiculo Nota: Asegúrate de que el coche está aparcado y el motor está apagado. 1. Inserte el enchufe NEMA 14-50 en un tomacorriente de pared correspondiente. 2. Los indicadores de encendido / conectado se iluminará y quedará fijo para indicar que el cargador está...
- Page 13 3. Enchufa el Acoplador de Carga en la toma de corriente de tu vehículo hasta que haga clic. Una vez encajado, el Acoplador de Carga no se desenganchará hasta que se haya pulsado manualmente el botón de liberación. 4. La carga comienza automáticamente. Mientras se carga, el indicador de carga parpadeará...
- Page 14 5. Cuando el vehículo está completamente cargado, la luz indicadora de carga permanecerá fija. Verifique dos veces desde el tablero del vehículo que esté completamente cargado. Consulte el manual de su vehículo para ubicar el indicador de carga en el tablero del vehículo. Totalmente Cargado + 0 km 6/6 A...
- Page 15 7. Ajuste la corriente de carga usando el botón + o - en el módulo de carga usted puede ver la corriente de carga real en la pantalla LED. Nota: Funcionamiento a 240 VCA: el cargador requiere una fase dividida de 240 VCA o un circuito dedicado bifásico de 208 VCA.
-
Page 16: Especificaciones
9,45 x 3,5 x 2,4 pulgadas (solo recinto) Peso: 9.9libras Temperatura: -22°F a +122°F Obtenga más apoyo Escanee el código QR que aparece a continuación o envíenos un correo electrónico a contact@ev-lectron.com. Para más información, visita: www.ev-lectron.com Fabricado en China... - Page 17 Chargeur électrique portable pour voiture (Niveau 2, 32A) Manuel d'utilisateur...
- Page 18 Composants du chargeur ci-dessous). • Si la fiche de sortie se sépare du module de charge ou du coupleur de charge, n'essayez pas de réparer le câble vous-même. Contactez le Service Client Lectron - contact@ev-lectron.com - pour obtenir de l'aide.
- Page 19 • Risque de choc - assurez-vous que la fiche soit complètement insérée dans la prise murale de sorte qu'il n'y ait pas de surface de lame exposée. • Les enfants doivent être surveillés à proximité d'un chargeur branché. • Afin de réduire le risque d'incendie, ne branchez l'appareil que sur un circuit doté...
- Page 20 Recharge de votre véhicule Remarque : Assurez-vous que le véhicule est garé et le moteur éteint. 1. Insérez le chargeur dans une prise murale appropriée. 2. Le voyant d'alimentation/connecté s'allumera et deviendra fixe, indiquant que le chargeur est alimenté et prêt à l'emploi. Page 4...
- Page 21 3. Branchez le coupleur de charge dans la prise de charge de votre véhicule jusqu'à ce qu'il s'enclenche. Une fois verrouillé, le coupleur de charge ne se désengagera pas tant que le bouton de déverrouillage n'aura pas été enfoncé manuellement. 4.
- Page 22 5. Lorsque le véhicule est complètement chargé, le voyant de charge reste allumé. Vérifiez à partir du tableau de bord du véhicule qu'il est complètement chargé. Reportez-vous au manuel de votre véhicule pour localiser l'indicateur de charge sur le tableau de bord du véhicule. Entièrement chargé...
- Page 23 7. Ajustez le courant de charge à l'aide du bouton + ou - du module de charge, vous pouvez consulter le courant de charge réel sur l'affichage LED. Remarque: Fonctionnement à 240 VAC : le chargeur nécessite soit une phase divisée de 240 VAC, soit un circuit dédié...
-
Page 24: Caractéristiques Techniques
Les dimensions ne comprennent que l’enceinte 24 x 8,9 x 6cm (boîtier uniquement) Poids: 4,5kg Température: -30°C à +50°C Obtenez de l’assistance Scannez le code QR ci-dessous ou envoyez-nous un e-mail à contact@ev-lectron.com. Pour plus d'informations, consultez le site www.ev-lectron.com Fabriqué en Chine...
