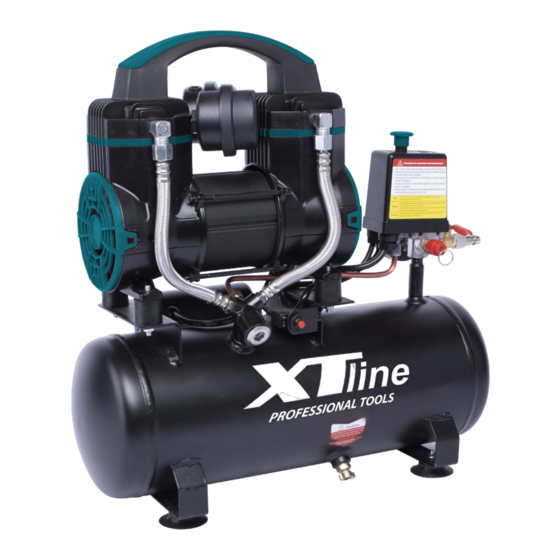

XTline XT2008 User Manual

Compressor oil-free
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
CZ
NÁVOD K POUŽITÍ
XT2008
KOMPRESOR BEZOLEJOVÝ
Model
Napětí
Příkon
Otáčky
Max. tlak
Objem nádoby
Výstup vzduchu
Plnící výkon
Hladina akustického výkonu (LwA)
Izolace
Krytí
Hmotnost
2-900F8
230V/50Hz
900 W
2800 ot/min
8 bar
6 l
1/4"
70 l/min
70 dB
třída ochrany II
IP54
12,5 kg

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the XT2008 and is the answer not in the manual?

Questions and answers

Related Manuals for XTline XT2008

Summary of Contents for XTline XT2008

  • Page 1 NÁVOD K POUŽITÍ XT2008 KOMPRESOR BEZOLEJOVÝ 2-900F8 Model 230V/50Hz Napětí 900 W Příkon 2800 ot/min Otáčky 8 bar Max. tlak Objem nádoby 1/4" Výstup vzduchu 70 l/min Plnící výkon 70 dB Hladina akustického výkonu (LwA) Izolace třída ochrany II IP54 Krytí...

  • Page 2: Elektrická Bezpečnost

    ELEKTRICKÁ BEZPEČNOST a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy jakýmkoliv způsobem neupravujte vidlici. S nářadím, které má ochranné spojení se zemí,nikdy nepoužívejte žádné zásuvkové adaptéry. Vidlice, které nejsou znehodnoceny úpravami, a odpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem. Vyvarujte se dotyku těla s uzemněnými předměty, jako např.
  • Page 3 UPOZORNĚNÍ Udržujte pracovní prostor čistý a suchý. Zařízení chraňte zejména před prašným prostředím. Pokud to není možné, použijte vhodné filtry. Před použitím zkontrolujte, zda není kompresor ucpaný a všechny části zařízení jsou nepoškození a pracují správně. Připojte zástrčku zařízení do zásuvky elektrického napětí. Uzavřete vzduchový ventil a zapněte kompresor posunutím přepínače do horní...
  • Page 4 Číslo Díl Počet Vzduchový filtr Držadlo Vrut Šroub Podložka nohy Vysoký Vysoce Čtyři úrovně Nízký nárůst Nízká hlučnost Nízké vibrace Bezolejový průtok výkonný tichý ochrany teploty vzduchu motor Vysoký tlak...
  • Page 5 PŘÍPRAVA PRÁCE A SPUŠTĚNÍ Důležité bezpečnostní pokyny • Uchovávejte zařízení na suchém a dobře odvětrávaném místě a vyvarujte se jeho ukládání zejména v blízkosti hořlavých a chemických látek. Doba, po které je zařízení uloženo v nečinnosti by nemělo přesáhnout dva roky od jeho výroby. Pokud je tato maximální doba překročena, před použitím zařízení nejprve důkladně...
  • Page 6 Montáž □ 1) Kolečko (Obr.A) Protáhněte vruty kolečkem a otvory na spodní straně vzpěry těla přístroje a utáhněte pomocí matice 2) Podložka nohy (Obr.B) Našroubujte podložku nohy do příslušného otvoru na přístroji a 3. Držadlo (Obr.C) upevněte dotažením matice. Upevněte držadlo do příslušného otvoru pomocí...
  • Page 7 6. Manipulace Před manipulací s kompresorem se nejprve ujistěte, že je vypínač přístroje vypnutý a přívodní kabel je odpojený od zdroje elektrického napětí. Uchopte rukojeť, zvedněte kompresor, přejeďte s ním na požadované místo, položte rukojeť a ujistěte se, že kompresor stojí na rovném podkladu. Poznámka: Udržujte správný...

  • Page 8: Řešení Problémů

    Řešení problémů Varování: Před prováděním jakékoliv údržby nebo opravami je nutné odpojit přístroj od zdroje elektrického napětí a ujistit se, že vzduchová nádoba není natlakovaná. V opačném případě hrozí riziko vážného zranění! Problém Možná příčina Řešení Přístroj není připojen k síti Zkontrolujte zástrčku a zásuvku Tlakový...
  • Page 9 Seznam náhradních dílů Kryt ventilátora osłona wentylatora 1 Kryt ventilátoru Fan cover Skrutka krytu ventilátora śruba 2 Šroub krytu ventilátoru Screw(for fan cover) Ľavý ventilátor lewy wentylator 3 Levý ventilátor Left fan Stavacia skrutka Stavěcí šroub Set screw(for crank) (klik.hriadeľa) śruba klik.hřídele) Kľukový...
  • Page 10 Vypúšťací ventil kurek spustowy 41 Vypouštěcí ventil Drain valve Skrutka śruba 42 Šroub Screw Gumová noha stopka 43 Gumová noha Cushion foot Matica nakrętka 44 Matice Nuts Screw 45 Šroub (kondenzátoru) Skrutka (kondenzátora) śruba (for capacitor case) Kryt kondenzátora osłona kondensatora 46 Kryt kondenzátoru cover for capacitor Kondenzátor...
  • Page 11 Schématický pohled...
  • Page 12 Podle zák. č. 22/1997 Sb., § 13, ve znění změn vydaných ve sbírce zákonů. ZAŘÍZENÍ (VÝROBEK) NÁZEV: Elektrický bezolejový kompresor TYP: XT2008 PROVEDENÍ (JINÁ SPECIFIKACE): 2-900F8 EVIDENČNÍ - VÝROBNÍ ČÍSLO: VÝROBCE NÁZEV: XTline s.r.o. ADRESA: Průmyslová 2054, 59401 Velké Meziříčí...
  • Page 13 NÁVOD K POUŽITIE XT2008 KOMPRESOR BEZOLEJOVÝ 2-900F8 Model 230V/50Hz Napätie 900 W Príkon 2800 ot/min Otáčky 8 bar Max. tlak Objem nádoby 1/4" Výstup vzduchu 70 l/min Plniaci výkon 70 dB Hladina akustického výkonu (LwA) Izolácia trieda ochrany II IP54...

  • Page 14: Elektrická Bezpečnosť

    ELEKTRICKÁ BEZPEČNOSŤ idlica pohyblivého prívodu elektrického náradia musí zodpovedať sieťovej zásuvke. Nikdy akýmkoľvek spôsobom neupravujte vidlicu. S náradím, ktoré má ochranné spojenie so zemou, nikdy nepoužívajte žiadne zásuvkové adaptéry. Vidlice, ktoré nie sú znehodnotené úpravami, a zodpovedajúce zásuvky obmedzia nebezpečenstvo úrazu elektrickým prúdom. Vyvarujte sa dotyku tela s uzemnenými predmetmi, ako napr.
  • Page 15 Odpájajte náradie vytiahnutím vidlice zo sieťovej zásuvky pred akýmkoľvek nastavovaním, výmenou príslušenstva alebo pred uložením nepoužívaného elektrického náradia. Tieto preventívne bezpečnostné opatrenia obmedzujú nebezpečenstvo náhodného spustenia elektrického náradia. Nepoužívané elektrické náradie ukladajte mimo dosahu detí a nedovoľte osobám, ktoré neboli oboznámené...
  • Page 16 Diel Číslo Počet Vzduchový filter Držadlo Skrutka Skrutka Podložka nohy Vysoký Vysoko Štyri úrovne Nízky nárast Nízka hlučnosť Bezolejový Nízke vibrácie prietok výkonný ochrany teploty vzduchu tichý motor Vysoký tlak...
  • Page 17 PŘÍPRAVA PRÁCE A SPUŠTĚNÍ Dôležité bezpečnostné pokyny • • Uchovávajte zariadenie na suchom a dobre odvetrávanom mieste a vyvarujte sa jeho ukladaniu najmä v blízkosti horľavých a chemických látok. Doba, počas ktorej je zariadenie uložené v nečinnosti by nemalo presiahnuť dva roky od jeho výroby. Pokiaľ je táto maximálna doba prekročená, pred použitím zariadenia najprv dôkladne skontrolujte, prípadne otestujte.
  • Page 18 Montáž □ 1) Koliesko (Obr.A) Pretiahnite skrutky kolieskom a otvormi na spodnej strane vzpery tela prístroja a utiahnite pomocou matice 2) Podložka nohy (Obr.B) Naskrutkujte podložku nohy do príslušného otvoru na prístroji a 3. Držadlo (Obr.C) upevnite dotiahnutím matice. Upevnite držadlo do príslušného otvoru pomocou matice.
  • Page 19 6. Manipulácia Pred manipuláciou s kompresorom sa najskôr uistite, že je vypínač prístroja vypnutý a prívodný kábel je odpojený od zdroja elektrického napätia. Uchopte rukoväť, zdvihnite kompresor, prejdite s ním na požadované miesto, položte rukoväť a uistite sa, že kompresor stojí na rovnom podklade. Poznámka: Udržujte správny a stabilný...

  • Page 20: Riešenie Problémov

    Riešenie problémov Varovanie: Pred vykonávaním akejkoľvek údržby alebo opravami je nutné odpojiť prístroj od zdroja elektrického napätia a uistiť sa, že vzduchová nádoba nie je natlakovaná. V opačnom prípade hrozí riziko vážneho zranenia! Problém Možná príčina Riešenie Prístroj nie je pripojený k sieti Skontrolujte zástrčku a zásuvku Tlakový...
  • Page 21 INSTRUKCIA OBSLUGI XT2008 KOMPRESOR BEZOLEJOWY 2-900F8 Model 230V/50Hz Napięcie 900 W 2800 rpm Prędkość 8 bar Maksymalne ciśnienie Pojemność naczynia 1/4" Wlot powietrza 70 l/min Pokrycie mocy 70 dB Poziom mocy akustycznej (LwA) klasa ochrony II Izolacja IP54 Ochrona 12,5 kg...

  • Page 22: Bezpieczeństwo Elektryczne

    BEZPIECZEŃSTWO ELEKTRYCZNE a) Wtyczka przewodu zasilającego powinna zawsze pasować do gniazda. Nigdy nie należy modyfikować gniazda. Nie należy używać koncentratorów. Niezmodyfikowane wtyczki i odpowiednie gniazda zmniejszają ryzyko porażenia prądem. Należy zapobiegać kontaktowi ciała z powierzchniami przewodzącymi prąd, aby uniknąć ryzyka porażenia prądem.
  • Page 23 Części Ilość filtr pow. rączka wkręt śruba poduszka stóp Wysoki przepływ Wyciszony 4 klasa Bez oleju Niski dźwięk Niskie wibracje Niski wzrost zasilania silnik o dużej ochrony temperatury prędkości wysokie ciśnienie...

  • Page 24: Ważne Instrukcje Bezpieczeństwa

    PŘÍPRAVA PRÁCE A SPUŠTĚNÍ WAŻNE INSTRUKCJE BEZPIECZEŃSTWA • Maszynę należy przechowywać w suchym i przewiewnym pomieszczeniu i bezwzględnie unikać zbliżania się do łatwo psujących się, łatwopalnych i chemicznych substancji! Okres przechowywania nie powinien przekraczać dwóch lat od daty opuszczenia fabryki, jeśli przekracza okres przechowywania. Sprawdź...
  • Page 25 MONTAŻ □ 1) Koło (rys. A) Przełóż kolejno śruby przez kółka i otwory wspornika dolnego kadłuba, dokręć blokadę nul. 2) Stopka do amortyzacji (Rys.B) Wkręć stopkę amortyzującą w otwór na śrubę maszyny i dokręć nakrętkę, aby ją zamocować. 3. Uchwyt (rys.C) Przymocuj uchwyt do pokrywy tłoka za pomocą...
  • Page 26 6. Ruch Przed przeniesieniem sprężarki upewnij się, że przełącznik jest wyłączony, a wtyczka przewodu zasilającego jest wyjęta z gniazdka. Chwyć za uchwyt, podnieś sprężarkę powietrza, przesuń ją do żądanej pozycji, opuść uchwyt i upewnij się, że sprężarka znajduje się na równym podłożu. Uwaga: Upewnij się, że Twoje stopy stoją stabilnie i w razie potrzeby poszukaj pomocy..

  • Page 27: Rozwiązywanie Problemów

    ROZWIĄZYWANIE PROBLEMÓW Ostrzeżenie: Przed jakąkolwiek konserwacją lub naprawą należy odłączyć zasilanie i upewnić się, że zbiornik powietrza jest pozbawiony ciśnienia, w przeciwnym razie bardzo łatwo można spowodować obrażenia! Problem Możliwa przyczyna Rozwiązanie Brak zasilania Sprawdź wtyczkę i zasilanie Wyłącznik ciś. jest wyłączony włącz przełącznik ciśnienia Silnik nie uruchamia się...
  • Page 28 USER MANUAL XT2008 COMPRESSOR OIL-FREE Model 2-900F8 Voltage 230V/50Hz Power 900 W Speed 2800 rpm Max. pressure 8 bar Vessel volume Outlet air 1/4" Filling power 70 l/min Sound power level (LwA) 70 dB Insulation class protection II Protection IP54...

  • Page 29: Electric Safety

    ELECTRIC SAFETY The power cord plug shall always suit the socket. Never adjust the socket. Do not use plug hubs. Non-adjusted plugs and appropriate sockets reduce the risk of electric shock injury. Prevent body contact with conductive surfaces to avoid a risk of electric shock injury. Do not expose the tool to rain or wet locations.
  • Page 30 Parts Air filter Handle Screw Bolt Cushion foot High flow Oil-free Low noise Low vibration High speed Four protection supply temperature rise silenced motor High pressure...

  • Page 31: Important Safety Instructions

    OPERATION IMPORTANT SAFETY INSTRUCTIONS • The machine should be stored in a dry and ventilated room, and strictly avoid to close to perishable, flammable and chemical substances! The storage period should not exceed two years from the date of leaving the factory, if it exceeds the storage period. Check and maintain before use, or make a test if needed ! •...
  • Page 32 ASSEMBLY □ 1. Wheel (Pic.A) Pass the screws through the casters and the holes of the botlom bracket of the fuselage in turn, tighten the lock nut. 2. Cushion foot (Pic.B) Screw cushion foot into the screw hole of the machine, and tighten the nut to fix it.

  • Page 33: Maintenance

    6. Movement Before moving the compressor, make sure that the switch is off and the power cord plug is unplugged from the socket. Grasp the handle, lift the air compressor, move the air compressor to the desired position, lower the handle, and ensure that the air compressor is on a fiat ground.

  • Page 34: Troubleshooting

    TROUBLE SHOOTING Warning: Before any maintenance or repair work, you must cul off the power supply and ensure that the air tank is pressure-free, otherwise it is very easy to cause injury! Problem Possible cause Solution No Power supply Check the plug and the power supply Pressure switch is off turn on the pressure switch The motor does...
