Related Manuals for XTline XT2001
Summary of Contents for XTline XT2001

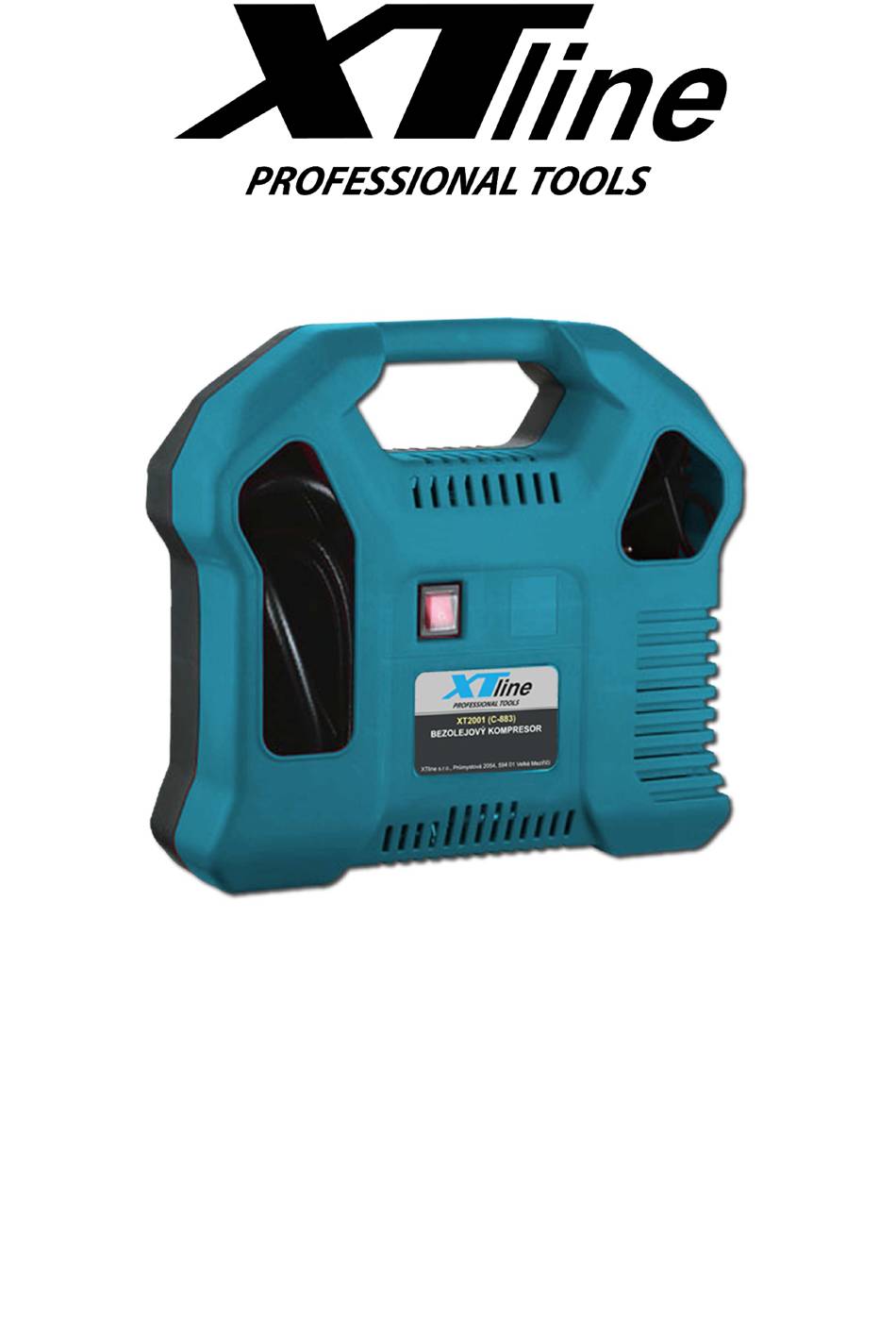

- Page 1 Bezolejový kompresor 1100W XT2001...
- Page 2 1. Technické údaje Napětí 230V – 50Hz Příkon 1100W Otáčky 3550min-1 Výstupní tlak 8bar Průtok vzduchu 180l/min Izolace Třída ochrany 2 Krytí IP20 Akustický tlak LpA 75dB Akustický výkon LwA 97dB 2. Charakteristika Bezolejový kompresor je určen pro práce v domácnosti při činnostech, kde je třeba stlačeného vzduchu. Použití...
- Page 3 4. Použití Před použitím kompresoru si přečtěte celý návod a ponechte jej přiložený u výrobku, aby se s sním mohla obsluha vždy seznámit. Zamezte jeho poškození. Seznamte se se všemi ovládacími prvky, Zkontrolujte upevnění všech součástí a zkontroluje, zda není nějaká část poškozena. Kompresor chraňte před deštěm a vlhkosti, aby nedošlo k úrazu elektrickým proudem.
- Page 4 Bezpečnost osob a) Při používání elektrického nářadí buďte pozorní, věnujte pozornost tomu, co právě děláte, soustřeďte se a střízlivě uvažujte. Nepracujte s elektrickým nářadím, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí může vést k vážnému poranění osob. b) Používejte ochranné...
- Page 5 Servis a odpovědnost za vady Dne 1.1.2014 vstoupil v platnost zákon c. 89/2012 Sb. Firma Xt line s.r.o. v souladu s tímto zákonem poskytuje na Vámi zakoupený výrobek odpovědnost za vady po dobu 24 měsíců (u právnických osob 12 měsíců). Reklamace budou posouzeny naším reklamačním oddělením (viz níže) a uznané bezplatně opraví servis firmy XT line s.r.o.
- Page 6 Bezolejový kompresor 1100W XT2001...
- Page 7 1. Technické údaje Napatie 230V – 50Hz Príkon 1100W Otáčky 3550min-1 Výstupný tlak 8bar Prietok vzduchu 180l/min Izolacia Třída ochrany 2 Krytí IP20 Akustický tlak LpA 75dB Akustický výkon LwA 97dB 2. Charakteristika Bezolejový kompresor je určený pre práce v domácnosti při činnostiach, kde je potrebné stlačeného vzduchu. Použitie Plnenie pneumatik automobilov, motocyklov, bicyklov, nafukovacích ležiadel, člnov apod.
- Page 8 4. Použitie Pred použitím kompresora si prečítajte celý návod a nechajte ho priložený pri výrobku, aby sa s sním mohla obsluha vždy zoznámiť. Zamedzte jeho poškodeniu. Zoznámte sa so všetkými ovládacími prvkami, Skontrolujte upevnenie všetkých súčastí a skontroluje, či nie je nejaká časť poškodená. Kompresor chráňte pred dažďom a vlhkosti, aby nedošlo k úrazu elektrickým prúdom.
- Page 9 e) Ak je elektrické náradie používané vonku, používajte predlžovací prívod vhodný pre vonkajšie použitie. Používanie predlžovacieho prívodu pre vonkajšie použitie obmedzuje nebezpečenstvo úrazu elektrickým prúdom. Bezpečnosť osob a) Pri používaní elektrického náradia buďte pozorní, venujte pozornosť tomu, čo práve robíte, sústreďte sa a triezvo uvažujte.
- Page 10 Servis a odpovědnosť za vady Dňa 1.1.2014 nadobudol účinnosť zákon c. 89/2012 Sb. Firma Xt line s.r.o. v súlade s týmto zákonom poskytuje na Vami zakúpený výrobok zodpovednosť za chyby po dobu 24 mesiacov (u právnických osôb 12 mesiacov). Reklamácie budú posúdené naším reklamačným oddelením (pozri nižšie) a uznané bezplatne opraví...
- Page 12 Soupis dílů č. Gumová podložla Gumová podložla Šroub ST4x20 Skrutka ST4x20 Šroub ST4x16 Skrutka ST4x16 Spodní kryt Spodný kryt Kryt filtru Kryt filtra Filtr Filter Kryt filtru Kryt filtra Víko motoru Veko motora Pružná podložka Pružná podložka 10 Šroub M6x30 Skrutka M6x30 11 Ventil Ventil...
- Page 13 40 Kabel k motoru Kábel k motoru 41 Stator Stator 42 Podložka Podložka 43 Ložisko 608Z Ložisko 608Z 44 Kroužek Krúžok 45 Remenice Remenice 46 Šroub M5x16 Skrutka M5x16 47 Podložka Podložka 48 Ventilator Ventilator 49 Ojnice Ojnice 50 Šroub M4x25 Skrutka M4x25 51 Podložka Podložka...
- Page 15 Kompres bezolejowy 1100W XT2001...
- Page 16 1. Dane techniczne Napięcie 230V – 50Hz 1100W Obroty 3550min-1 Ciśnienie wyjściowe 8bar Przepływ powietrza 180l/min Izolacja Třída ochrany 2 Ochrona IP20 Ciśnienie akustyczne LpA 75dB Moc akustyczna LwA 97dB 2. Charakterystyka Bezolejowa sprężarka jest przeznaczona do prac domowych w miejscach, w których potrzebne jest sprężone powietrze.
- Page 17 4. Użyj Przed użyciem sprężarki przeczytaj całą instrukcję i pozostaw ją dołączoną do produktu, aby operator zawsze mógł ją poznać. Unikaj uszkodzeń. Sprawdź wszystkie elementy sterowania, Sprawdź, czy wszystkie elementy są bezpieczne i sprawdź, czy nie są uszkodzone. Chronić sprężarkę przed deszczem i wilgocią, aby uniknąć porażenia prądem. Nie należy zasłaniać sprężarki czymkolwiek niezbędnym do zapewnienia wystarczającego przepływu powietrza.
- Page 18 narażaj elektronarzędzi na deszcz, wilgoć lub wilgoć. Jeśli woda dostanie się do elektronarzędzia, wzrasta ryzyko porażenia prądem. d) Nie używaj ruchomych materiałów do innych celów. Nigdy nie przenoś ani nie ciągnij narzędzia za przewód zasilający ani nie ciągnij za wtyczkę, ciągnąc za przewód zasilający. Chronić zasilanie przed ciepłem, tłuszczem, ostrymi krawędziami i ruchomymi częściami.
- Page 19 e) Trzymaj narzędzia elektryczne. Oczyść otwory zasysające powietrze z kurzu i brudu. Napraw narzędzie, jeśli jest uszkodzone. Wiele wypadków jest spowodowanych niewłaściwą konserwacją narzędzia. f) Utrzymuj ostre i czyste narzędzia tnące. Prawidłowo konserwowane i naostrzone narzędzia tnące rzadziej chwytają lub blokują materiał, a praca z nimi jest łatwiejsza do kontrolowania. g) Używaj elektronarzędzi, akcesoriów, narzędzi roboczych itp.
- Page 21 Lista części č. Gumová podložla Podkład gumowy Šroub ST4x20 Śruba ST4x20 Šroub ST4x16 Śruba ST4x16 Spodní kryt Dolna pokrywa Kryt filtru Pokrywa filtra Filtr Filtr Kryt filtru Pokrywa filtra Víko motoru Pokrywa silnika Pružná podložka Podkładka sprężynowa 10 Šroub M6x30 Śruba M6x30 11 Ventil Zawór...
- Page 22 Kabel silnika 40 Kabel k motoru 41 Stator Stator 42 Podložka Pralka 43 Ložisko 608Z Łożysko 608Z 44 Kroužek Ring 45 Remenice Koła pasowe 46 Šroub M5x16 Wkręć M5x16 47 Podložka Pralka 48 Ventilator Wentylator 49 Ojnice Korbowód 50 Šroub M4x25 Śruba M4x25 51 Podložka Pralka...
- Page 23 Oil-free compressor 1100W XT2001...
-
Page 24: Technical Specifications
1. Technical specifications Voltage 230V – 50Hz Power 1100W Speed 3550 rpm Output pressure 8bar Airflow 180L/min Insulation Safety Class 2 Protection IP20 Acoustic pressure LpA 75dB Acoustic power LwA 97dB 2. Use The oil-free compressor is designated for household works using pressurized air. -
Page 25: Cleaning And Maintenance
4. Prior to use Read the instruction manual carefully and keep it safe for any future use. Avoid any damage on the instruction manual. Make sure to understand all controls, check all fittings and pay attention to any potential damage to the parts. -
Page 26: Personal Safety
7. General safety instructions Electric safety The power cord plug shall always suit the socket. Never adjust the socket. Do not use plug hubs. Non-adjusted plugs and appropriate sockets reduce the risk of electric shock injury. Prevent body contact with conductive surfaces to avoid a risk of electric shock injury. - Page 27 In accordance with the law No.89/2012 Sb, coming into effect on 1 January 2014, the firm XTline s.r.o. provides a 24-month warranty (12-month warranty for legal entities) for your purchased products. Complaints will be evaluated by our Complaints Department (see below) and accepted complaints will be serviced free of charge by Xtline s.r.o.
- Page 28 This product has been designated in accordance to: EU 2006/42/EU, EU 2014/35/EU, EU 2014/30EU, EU 2014/68/EU. EU 2011/65/EU ČSN EN ISO 12100, ČSN EN ISO 13857, ČSN EN 1005-3+A1, ČSN EN 1037+A1, ČSN EN 349+A1, ČSN ES ISO 14120, ČSN EN ISO 4414, ČSN EN 55014-2, ČSN EN 62321, ČSN EN55014, ČSN EN 6100-3-2, ČSN EN 60335-1...
