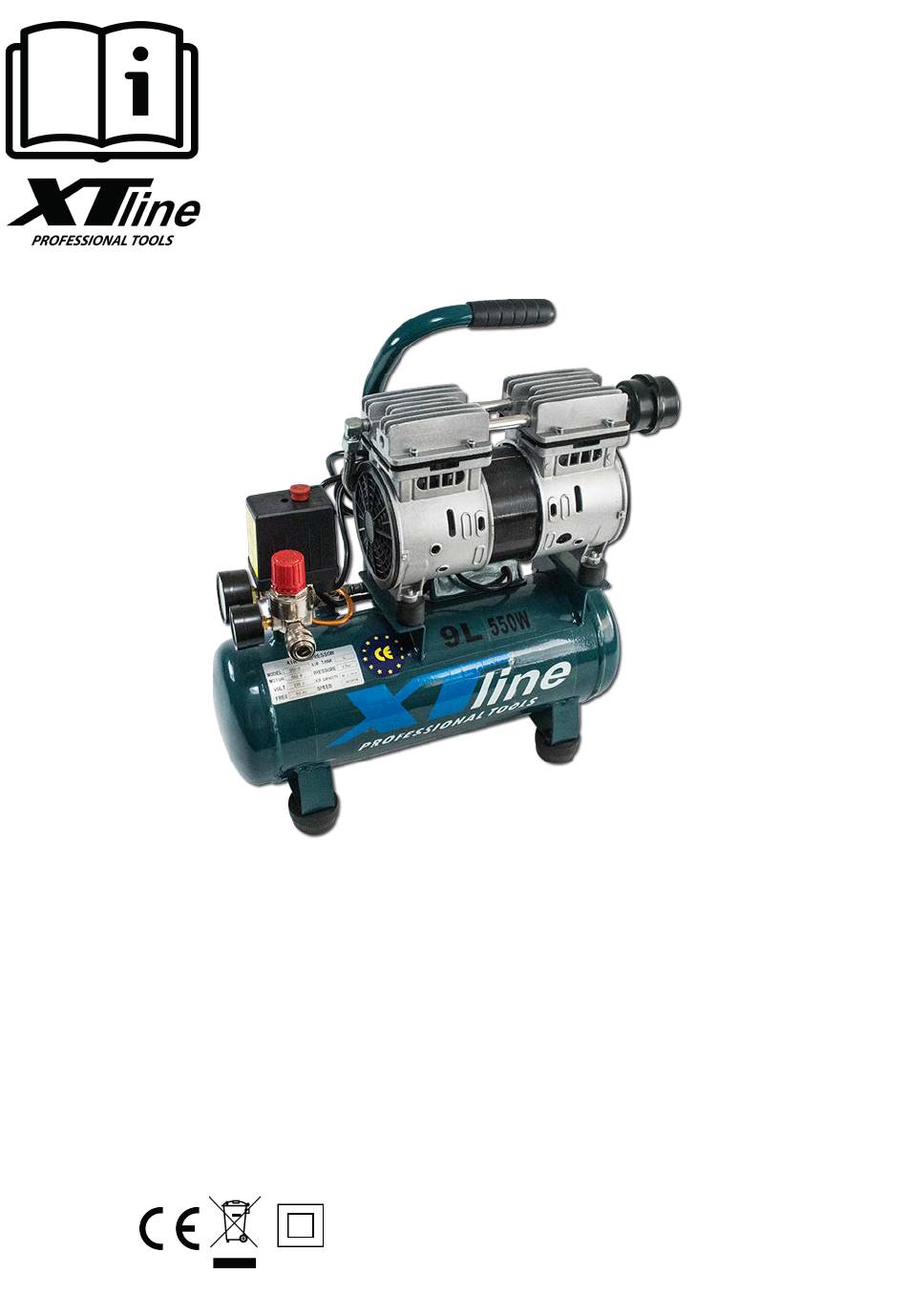

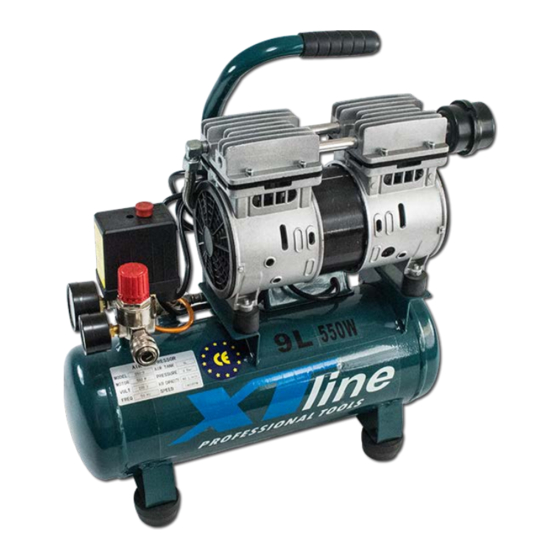

- Page 1 NÁVOD K POUŽITÍ XT2009 KOMPRESOR BEZOLEJOVÝ HK550-9 Model: 230V / 50Hz Napětí: 550W Příkon: Otáčky: 1400 ot./min. Výstupní tlak : 8 bar Průtok vzduchu: 46 l/min Hmotnost: 15 kg...
-
Page 2: Elektrická Bezpečnost
Přehled Všechny naše bezolejové kompresory (řada WHB) jsou vysoce kvalitní a výkonné kompresory s otočným pístem. Tyto kompresory poskytují stabilní, bezolejový zdroj produkovaného čistého vzduchu, bez znečištění přívodních hadic a šasí olejovými skvrnami, které nejsou vůči těmto poškozením způsobeným olejem odolné. Všechny náhradní... - Page 3 POUŽÍVÁNÍ A PÉČE O ELEKTRICKÉ NÁŘADÍ Nepřetěžujte elektrické nářadí. Používejte správné nářadí, které je určené pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno. Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoliv elektrické...
- Page 4 SERVIS A ODPOVĚDNOST ZA VADY Dne 1.1.2014 vstoupil v platnost zákon c. 89/2012 Sb. Firma Xt line s.r.o. v souladu s tímto zákonem poskytuje na Vámi zakoupený výrobek odpovědnost za vady po dobu 24 měsíců (u právnických osob 12 měsíců). Reklamace budou posouzeny naším reklamačním oddělením (viz níže) a uznané...
- Page 5 Dezinfikujte vypouštěcí filtr. Během běžného provozu se vzduchový filtr může zanášet prachem. Provádějte tento proces denně. Vypněte kompresor a odšroubujte vzduchový filtr, vyjměte jej, důkladně propláchněte, omyjte, nechte usušit a vraťte zpět na původní místo. Nastavení tlaku může být provedeno pomocí nastavovacího šroubu. Nastavení tlaku nicméně neměňte, neboť...
- Page 6 Otevřete kryt válce a zkontrolujte, zda není poškozený nebo nesprávně utěsněný. Výstupní ventil se uzavře, když zařízení přestane pracovat a klesá tlak. Dochází k úniku vzduchu okolo spoje s nádrží. Použijte těsnění a utáhněte spoj. Kontrolní ventil netěsní a dochází k zpětnému úniku. Očistěte ventilový...
- Page 8 kryt ventilátoru krytv entilátora pokrywa wentylatora left fan cover levý ventilátor levý ventilátor lewy wentylator left fan kliková skříň kliková skrina korbowód left crankcase píst piest tlak piston tesnění pístu tesnenie pístu uszczelnienie tloka piston seal cup tlačná deska tlačná deska plyta dociskowa pressing plate šroub...
- Page 9 Podle zák. č. 22/1997 Sb., § 13, ve znění změn vydaných ve sbírce zákonů. ZAŘÍZENÍ (VÝROBEK) NÁZEV: Elektrický kompresor TYP: XT2009 PROVEDENÍ (JINÁ SPECIFIKACE): HK550-9 EVIDENČNÍ - VÝROBNÍ ČÍSLO: VÝROBCE NÁZEV: XTline s.r.o. ADRESA: Průmyslová 2054, 59401 Velké Meziříčí IČ: 26246937 DIČ...
- Page 10 NÁVOD K POUŽITIE XT2009 KOMPRESOR Model: HK550-9 Napätie: 230V / 50Hz Príkon: 550W Otáčky: 1400 ot./min. 8 bar Výstupný tlak: 46 l/min Prietok vzduchu: 15 kg Hmotnosť:...
-
Page 11: Bezpečnosť Osôb
Všetky naše bezolejové kompresory (rada WHB) sú vysoko kvalitné a výkonné kompresory s otočným piestom. Tieto kompresory poskytujú stabilný, bezolejový zdroj produkovaného čistého vzduchu, bez znečistenia prívodných hadíc a šasi olejovými škvrnami, ktoré nie sú voči týmto poškodením spôsobeným olejom odolné. Všetky náhradné diely pre bezolejové kompresory vykazujú vysokú kvalitu. Sú široko využívané... -
Page 12: Používanie A Starostlivosť O Elektrické Náradie
g) Ak sú k dispozícii prostriedky pre pripojenie zariadení na odsávanie a zber prachu, zaistite, aby takéto zariadenia boli pripojené a správne používané. Použitie týchto zariadení môže obmedziť nebezpečenstvá spôsobené vznikajúcim prachom POUŽÍVANIE A STAROSTLIVOSŤ O ELEKTRICKÉ NÁRADIE Nepreťažujte elektrické náradie. Používajte správne náradie, ktoré je určené pre vykonávanú... - Page 13 PRÍPRAVA PRÁCE A SPUSTENIE 1. Z dôvodu bezpe nosti sa nedotýkajte žiadnych astí zariadenia, ak je zariadenie v prevádzke. 2. Nepridávajte do zariadenia žiadne oleje a lubrikanty. Jedná sa o bezolejový kompresor. Zariadenie používajte v teplotnom rozmedzí 5 ° - 40 ° C. Pre istenie zariadenia od prachu a ne istôt používajte mäkkú...
- Page 14 Zařízení se nespustí. Motor nefunguje. Ujistěte se, že je zařízení připojeno k síti. Zkontrolujte elektrickou síť. Ochrana proti přepětí nebo ovládání tlaku nejsou připojeny. Ochrany zkontrolujte. Zařízení přestane pracovat, aniž by dosáhlo maximálních hodnot tlaku. Nastavení tlakového ventilu je příliš nízké. Nastavte tlakový...
- Page 15 Diagram distribuce vzduchu vstupní filtr tlakoměr kontrolní ventil ventil nádoba bezpečnostní vypínač vetnil upouštěcí ventil...
- Page 16 INSTRUKCIA OBSLUGI XT2009 KOMPRESOR HK550-9 Model: Napiecie: 230V / 50Hz Moc: 550W Prędkość: 1400 rpm Ciśnienie wylotowe: 8 bar Przepływ powietrza: 46 l/min Waga: 15 kg...
-
Page 17: Bezpieczeństwo Elektryczne
Przegląd Wszystkie nasze bezolejowe sprężarki (seria WHB) to wysokiej jakości i wydajne sprężarki z tłokiem rotacyjnym. Sprężarki te zapewniają stabilne, wolne od oleju źródło wytwarzanego czystego powietrza, bez zanieczyszczania przewodów zasilających i podwozia plamami oleju, które nie są odporne na te uszkodzenia oleju. -
Page 18: Obsługa I Konserwacja
OBSŁUGA I KONSERWACJA Nie należy przykładać nadmiernej siły do urządzenia. Nie należy korzystać z urządzenia, jeśli przełącznik ON/OFF nie działa prawidłowo. Przed dokonaniem jakichkolwiek regulacji, wymianą akcesoriów lub przechowywaniem urządzenia należy odłączyć wtyczkę od gniazda i/lub akumulator urządzenia. Takie zapobiegawcze środki ostrożności zmniejszają ryzyko przypadkowego uruchomienia urządzenia. - Page 19 Uwaga: Brak zabezpieczenia przełącznika w pozycji neutralnej może spowodować niezamierzone uruchomienie urządzenia. Może to spowodować uszkodzenie urządzenia. Utylizacja W przypadku utylizacji niesprawnego sprzętu należy upewnić się, że jest on wykonany zgodnie z obowiązującymi normami krajowymi Skontaktuj się z lokalnymi władzami, aby uzyskać więcej informacji na temat gospodarki odpadami W żadnym wypadku: nie spalać...
- Page 20 USES MANUAL XT2009 COMPRESSOR Model: HK550-9 Voltage: 230V / 50Hz Power: 550W Speed: 1400 rpm Output pressure: 8 bar 46 l/min Air flow: 15 kg Weight:...
-
Page 21: Electric Safety
All of our oil free dompressor are edopted high quality, big flow oil free swing piston air compressor as power source. They can provide stable oil free, clean air source, which can avoid oil stain being taken into the body and the piping od terminal machine which is not resistant to oil causing trouble. - Page 22 When not in use, idle tools should be stored in a place out of reach of visitors and children. Maintain careful manipulation with the tool. Check for deflecting or jamming of turning parts, damaged parts or other conditions which may influence operating with the tool. Keep tools sharp and clean for better and safer performance.
- Page 23 Problem Cause Solution Compressor does not start 1. No power supply 1. Check the cable, plug and power socket. 2. Power supply voltage too low 2. Avoid too long extension cords. Use appropriate cable diameter. 3. External temperature too low 3.
