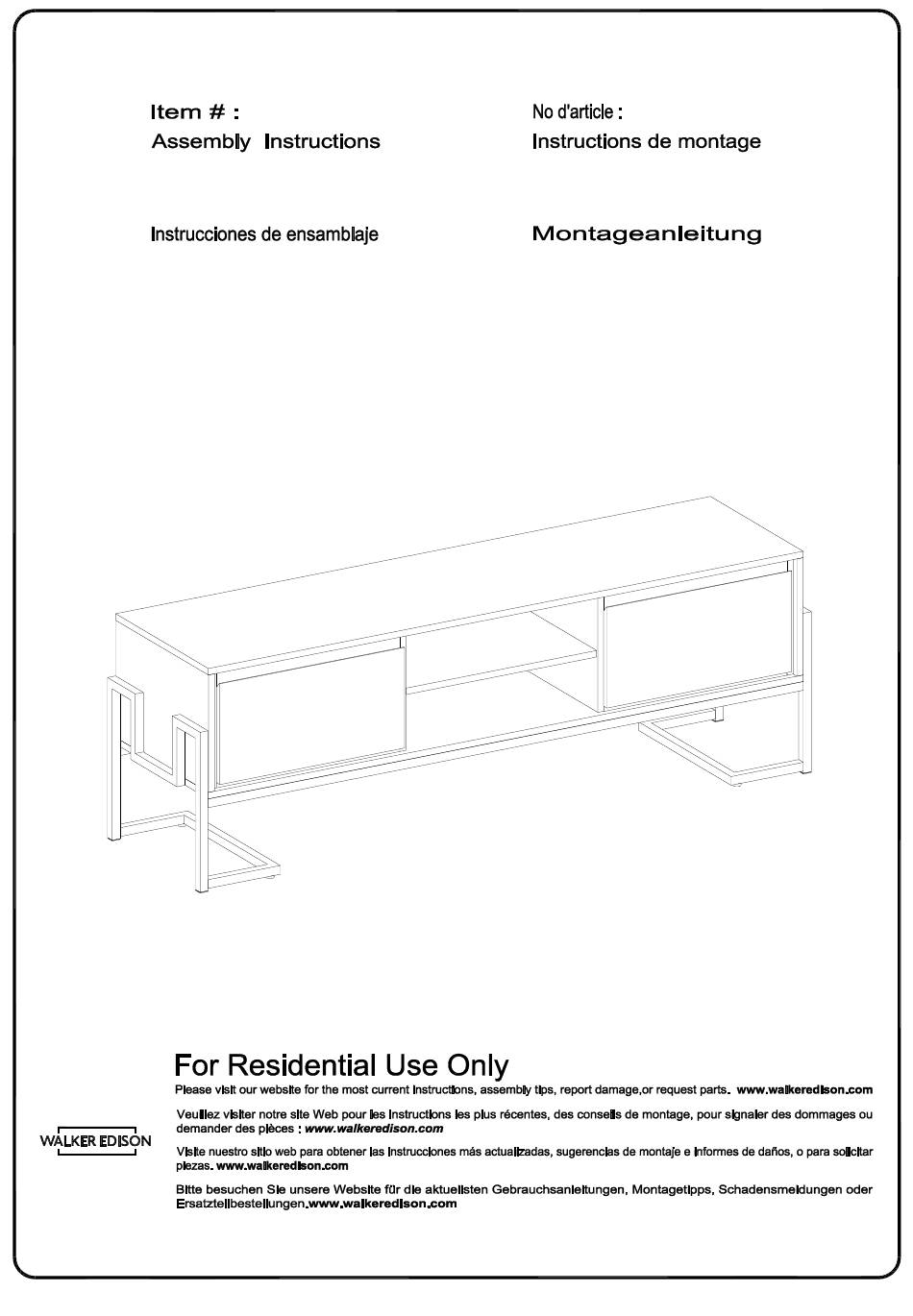

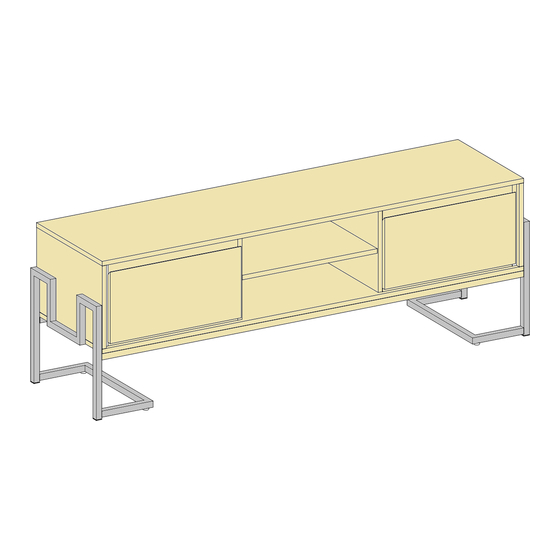

  • Page 1 BTTM3F BTTM3F Ítem N.°: Artikel# : BTTM3F BTTM3F Revised 09/08/2022 (I) Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 1 页...

  • Page 2: General Assembly Guidelines

    A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. VIII. Drill may be needed for securing product to wall. (EN) Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 2 页...
  • Page 3 Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. Une perceuse peut être nécessaire pour fixer le produit au mur. VIII. (FR) Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 3 页...
  • Page 4 No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. Es probable que se necesite un taladro para asegurar el producto a la pared. VIII. (ESP) Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 4 页...
  • Page 5 Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. VIII. (DE) Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 5 页...

  • Page 6: Lista De Piezas

    Lista de piezas Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 6 页...

  • Page 7: Hardware List

    Boulon Perno Bolzen Hex key Clé hexagonale Llave hexagonal Inbusschlüssel Cam lock Ø15x9mm Serrure à came Cerradura de leva Zylindermutter Bolt M6x30mm Boulon Perno Bolzen Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 7 页...
  • Page 8 Adjustable floor leveler M6x6x16mm Niveleur de plancher réglable Nivelador de piso ajustable verstellbare Nivellierfüße Glue tube Tube de colle Tubo de pegamento Kleber in Tube Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 8 页...
  • Page 9 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 9 页...
  • Page 10 (DE) Befestigen Sie die Nockenschraube (B) in das Teil (1,17) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.10 © 第 10 页...
  • Page 11 Inserte la clavija de madera (A) en la parte (3,4) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in das Teil (3,4) gemäß der Abbildung ein. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.11 © 第 11 页...
  • Page 12 Schritte. Ziehen Sie den Schlittenläufer ganz nach vorne, dann drücken Sie den Plastik-Entriegelungshebel der Schubladenschiene nach oben und ziehen Sie den Schlittenläufer vollständig heraus. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.12 © 第 12 页...
  • Page 13 Nockenschraube (B) in das Teil (5,6) mit dem Kreuzschlitzschraubendreher von Philips. Befestigen Sie den Schubladenschieber (U) an das Teil (5,6) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (P) gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.13 © 第 13 页...
  • Page 14 (B) in das Teil (7,8) mit dem Kreuzschlitzschraubendreher von Philips. Befestigen Sie den Schubladenschieber (U) an das Teil (7,8) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (P) gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.14 © 第 14 页...
  • Page 15 Befestigen Sie das Teil (5,7) an das Teil (10,11), und Befestigen Sie das Teil (5,7) an das Teil (10,11) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.15 © 第 15 页...
  • Page 16 Befestigen Sie das Teil (6,8) an das Teil (10,11), und Befestigen Sie das Teil (6,8) an das Teil (10,11) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.16 © 第 16 页...
  • Page 17 Befestigen Sie das Teil (5,6,7,8) an das Teil (1), und Befestigen Sie das Teil (5,6,7,8) an das Teil (1) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.17 © 第 17 页...
  • Page 18 Fije la parte (3,4) a la parte (1) según el diagrama. (DE) Befestigen Sie das Teil (3,4) in das Teil (1) gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.18 © 第 18 页...
  • Page 19 Platzieren Sie das Teil (9) gemäß der Abbildung. Befestigen Sie das Teil (9) an das Teil (7,8) mit der Schraube (R) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.19 © 第 19 页...
  • Page 20 Befestigen Sie das Teil (2) an das Teil (5,6,7,8,11), dann befestigen Sie das Teil (2) an das Teil (5,6,7,8,11) mit der Schraube (E) durch den Inbusschlüssel (G) gemäß Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.20 © 第 20 页...
  • Page 21 Befestigen Sie das Teil (18) an das Teil (2) mit dem Bolzen (J) durch den Inbusschlüssel (G) gemäß der Abbildung. Hinweis: Ziehen Sie alle Bolzen nicht fest an. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.21 © 第 21 页...
  • Page 22 Teil (19) mit dem Bolzen (K) durch den Inbusschlüssel (G) gemäß Abbildung. Befestigen Sie dann das Teil (18) an das Teil (19) mit dem Bolzen (F) durch den Inbusschlüssel (G) gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.22 © 第 1 页...
  • Page 23 Befestigen Sie das Teil (20) an das Teil (19), dann befestigen Sie das Teil (20) an das Teil (19) mit dem Bolzen (F) durch den Inbusschlüssel (G) gemäß Abbildung. Hinweis: Bitte ziehen Sie alle Bolzen fest an. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.23 © 第 1 页...
  • Page 24 Asegure el nivelador de piso ajustable (S) en la parte (20) según el diagrama. (DE) Befestigen Sie die verstellbare Nivellierfüße (S) ins Teil (20) gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.24 © 第 2 页...
  • Page 25 Philips según el diagrama. (DE) Befestigen Sie den Schubladenschieber (U) an das Teil (13,14) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (P) gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.25 © 第 25 页...
  • Page 26 Philips según el diagrama. (DE) Befestigen Sie das Teil (13,14) an das Teil (15) mit der Schraube (L) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.26 © 第 26 页...
  • Page 27 Placez la pièce (16) conformément au schéma. (ESP) Ponga la parte (16) según el diagrama. (DE) Platzieren Sie das Teil (16) gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.27 © 第 27 页...
  • Page 28 Befestigen Sie das Teil (17) an das Teil (13,14), und Befestigen Sie das Teil (17) an das Teil (13,14) mit der Zylindermutter (H) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.28 © 第 28 页...
  • Page 29 (ESP) Coloque la pegatina (D) para cubrir los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.29 © 第 29 页...
  • Page 30 Use el tornillo (M) para fijar la cuña de plástico (N) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (N) mit der Schraube (M) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.30 © 第 30 页...
  • Page 31 Setzen Sie das Teil (12) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (12) und legen Sie es auf die Regalstützstifte. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.31 © 第 31 页...
  • Page 32 Sie den Plastik-Entriegelungshebel. Ziehen Sie die Schubladenlasche aus der Schubladenschiene heraus und bauen Sie die Schublade wieder zusammen, bis sie reibungslos einrastet. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.32 © 第 32 页...
  • Page 33 Positionieren Sie die zusammengebaute Baueinheit an der gewünschten Stelle. Passen Sie gegebenenfalls die Nivellierfüße an der Unterseite der Beine an die Ebene des Geräts an. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.33 © 第 33 页...

  • Page 34: Final Assembly
