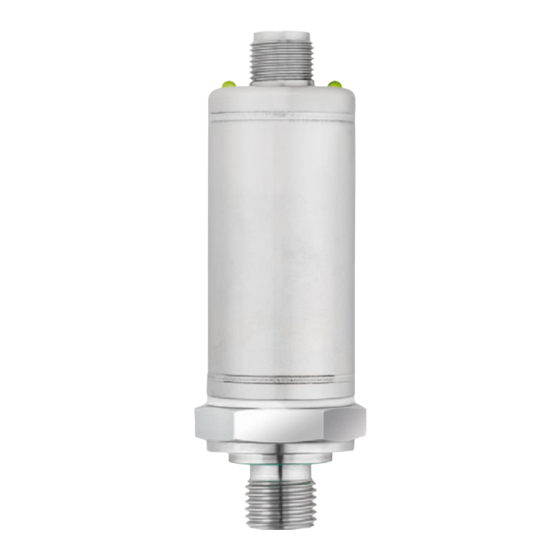

JUMO dTRANS p35
Kurzanleitung
Brief Instructions
Notice succinte
40205800T97Z000K000
V5.00/DE-EN-FR/00656422/2022-10-21

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the dTRANS p35 and is the answer not in the manual?

Questions and answers

Related Manuals for JUMO dTRANS p35

Summary of Contents for JUMO dTRANS p35

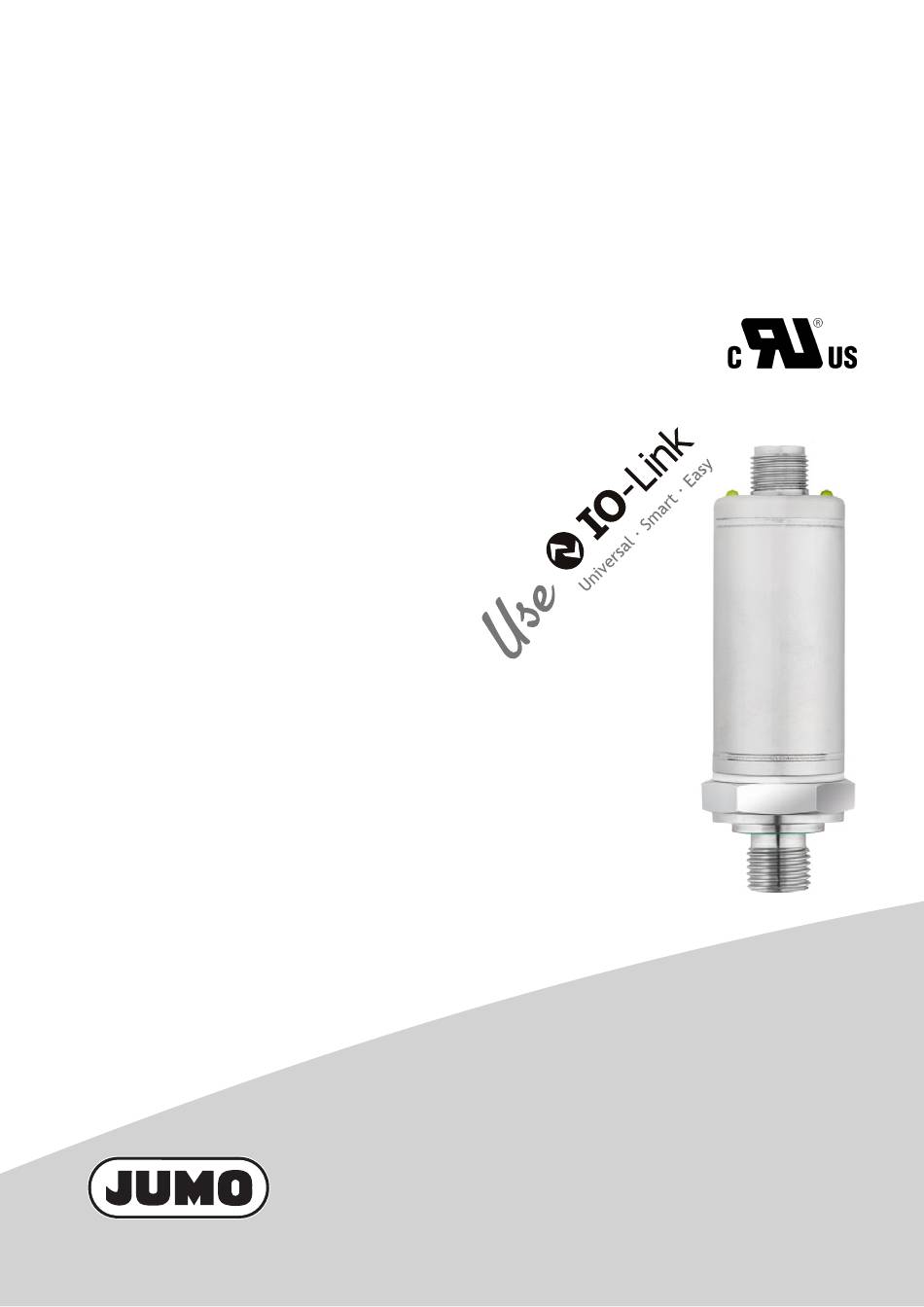

  • Page 1 JUMO dTRANS p35 Kurzanleitung Brief Instructions Notice succinte 40205800T97Z000K000 V5.00/DE-EN-FR/00656422/2022-10-21...
  • Page 3 JUMO dTRANS p35 Drucksensor mit IO-Link Kurzanleitung 40205800T97Z000K000 DE/00656422/2022-10-21...

  • Page 4: Table Of Contents

    Inhalt Inhalt Einleitung ........... 3 Sicherheitshinweise .

  • Page 5: Einleitung

    Betriebsanleitung als PDF-Dokument zur Verfügung. Diese enthält auch die vollständigen techni- schen Daten des Geräts. HINWEIS! Die PDF-Dokumente stehen unter www.jumo.de zum Download bereit. Sicherheitshinweise Allgemein Diese Anleitung enthält Hinweise, die Sie zu Ihrer eigenen Sicherheit sowie zur Vermeidung von Sach- schäden beachten müssen.

  • Page 6: Beschreibung Und Verwendungszweck

    1 Einleitung Beschreibung und Verwendungszweck HINWEIS! Lesen Sie diese Anleitung, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung an ei- nem für alle Benutzer jederzeit zugänglichen Platz auf. Der Drucksensor dient der Relativ- und Absolutdruckmessung und Überwachung in Flüssigkeiten und Gasen.

  • Page 7: Zulassungen

    1 Einleitung Zulassungen Bezeichnung Prüfstelle Zertifikat-Nr. 2022-07-27-E201387 Prüfgrundlage UL 61010-1, 3 Ed. Mai 2012 revised 19. Juli 2019 und CAN/CSA-C22.2 No. 61010-1 (2012-05). 3. Ed. with revision through 2018-11 Gilt für Typ 402058 Anzeige- und Anschlusselemente Status-LEDs Druckanschluss mit Membran zur Druckerfassung M12-Anschluss Schutzkappe für Lagerung und Transport...

  • Page 8: Abmessungen

    571, 574 und 575; Messbereich ≤ 100 bar M12 × 1 M12 × 1 Ø 27 Ø 27 Typ 402058/000-XXX-458-997-20-36/000 Typ 402058/000-XXX-458-XXX-20-36/000 JUMO PEKA; Messbereich ≤ 100 bar Hochdruck-Ausführung; Messbereich > 100 bar M12 × 1 M12 × 1 Ø 27 Ø 27...
  • Page 9 1 Einleitung Prozessanschlüsse G 1/4 DIN EN 837 G 1/2 DIN EN 837 1/4-18 NPT DIN EN 837 ≤ 30 Nm ≤ 20 Nm ≤ 20 Nm Ø 5 1/4-18 NPT Ø 6 Ø 9.5 Ø 17.5 G 1/4 G 1/2 G 1/4 DIN 3852-11 G 1/2 DIN 3852-11 G 3/4 frontbündig DIN 3852-11...
  • Page 10 1 Einleitung JUMO PEKA ≤ 20 Nm Ø 36 O-Ring 26 × 2.5 O-Ring 21 × 2.5 Hygienischer Prozessanschluss für Adaptersystem JUMO PEKA (Ty- penblatt 409711) Prozessan- Nominal size Ø D Ø D schluss DIN 32676 (Zoll) ISO 2852 27.5 12.7...

  • Page 11: Geräteausführung Identifizieren

    Internetseite des Herstellers befindet und bei Bedarf von dort geladen werden kann. IODD laden: 1. Internetseite www.jumo.de aufrufen (ggf. die Sprache auf Englisch umschalten) 2. über die Suchfunktion das Gerät auswählen 3. im Bereich Software die ZIP-Datei der IODD-Sammlung herunterladen 4.

  • Page 12: Bestellangaben

    Das Herstelldatum (Jahr und Kalenderwoche) des Gerätes ist in der Fabrikations-Nr. verschlüsselt. Die Zahlen 12 bis 15 kennzeichnen das Herstelljahr (hier 17 für 2017) und die Kalenderwoche (hier 11). Bestellangaben Grundtyp 402058 JUMO dTRANS p35 – Drucksensor mit IO-Link Grundtypergänzung Ohne Sonderausführung Eingang...

  • Page 13: Lieferumfang

    Prozessanschlüsse 612, 613 und 616 sind nur bei Messspannen bis 25 bar lieferbar. Drossel nur für nicht frontbündige Prozessanschlüsse Bestellschlüssel Bestellbeispiel 402058 Lieferumfang Bezeichnung 1 Drucksensor in der bestellten Ausführung 1 Montageanleitung Zubehör Bezeichnung IO-Link-Master auf Anfrage Gerätedaten (IODD) unter www.jumo.de oder unter http://ioddfinder.io-link.com...
  • Page 14 Montage 3 Montage Das Gerät darf nur von qualifiziertem und autorisiertem Fachpersonal unter Beachtung dieser Anleitung, der einschlägigen Normen, der gesetzlichen Vorschriften (je nach Anwendung) eingebaut, angeschlos- sen und in Betrieb genommen werden. Das Gerät entspricht nicht den Anforderungen „Ausrüstungsteil mit Sicherheitsfunktion“ gemäß Druck- geräte-Richtlinie 2014/68/EU.
  • Page 15 Elektrischer Anschluss 4 Elektrischer Anschluss Anschluss Anschlussbelegung I/Q (OUT2) C/Q (IO-Link/OUT1) L– Rundstecker M12 × 1 (A-codiert, nicht drehbar) Schaltbetrieb Spannungsversorgung DC 9,6 bis 32 V 1 BN (Braun) 3 BU (Blau) Schaltausgang 1 4 BK (Schwarz) C/Q = OUT1 Schaltausgang 2 2 WH (Weiß) I/Q = OUT2...

  • Page 16: Anschlussbeispiele

    4 Elektrischer Anschluss Anschlussbeispiele IO-Link-Betrieb mit 1 Schaltausgang Schaltbetrieb mit 2 Schaltausgängen p-schaltend (PNP) p-schaltend (PNP) I/Q (OUT2) I/Q (OUT2) C/Q (IO-Link) C/Q (OUT1) L– L– n-schaltend (NPN) n-schaltend (NPN) I/Q (OUT2) (OUT2) C/Q (IO-Link) C/Q (OUT1) L– L–...
  • Page 18 JUMO GmbH & Co. KG Moritz-Juchheim-Straße 1 Technischer Support Deutschland: 36039 Fulda, Germany Telefon: +49 661 6003-715 Telefon: +49 661 6003-9135 Telefax: +49 661 6003-606 Telefax: +49 661 6003-881899 E-Mail: mail@jumo.net E-Mail: support@jumo.net Internet: www.jumo.net Lieferadresse: Mackenrodtstraße 14 36039 Fulda, Germany...
  • Page 19 JUMO dTRANS p35 Pressure Sensor with IO-Link Brief Instructions 40205800T97Z001K000 EN/00656422/2022-10-21...
  • Page 20 Contents Contents Introduction ..........3 Safety information .

  • Page 21: Introduction

    PDF document. This manual also contains the com- plete technical data of the device. NOTE! The PDF documents are available for download under www.jumo.de. Safety information General This manual contains information that must be observed in the interest of your own safety and to avoid material damage.

  • Page 22: Description And Intended Use

    1 Introduction Description and intended use NOTE! Please read this manual before starting up the device. Store this manual in a place that is accessible to all users at all times. The pressure sensor serves to measure relative and absolute pressure and monitor it in liquids and gas- es.

  • Page 23: Approvals

    1 Introduction Approvals Designation Testing agency Certificate no. 2022-07-27-E201387 Inspection basis UL 61010-1, 3 Ed. Mai 2012 revised 19. Juli 2019 und CAN/CSA-C22.2 No. 61010-1 (2012-05). 3. Ed. with revision through 2018-11 Valid for Type 402058 Display and connection elements Status LEDs Pressure connection with membrane for recording pressure levels M12 connection...

  • Page 24: Dimensions

    571, 574 and 575; measuring range ≤ 100 bar M12 × 1 M12 × 1 Ø 27 Ø 27 Type 402058/000-XXX-458-997-20-36/000 Type 402058/000-XXX-458-XXX-20-36/000 JUMO PEKA; measuring range ≤ 100 bar High-pressure version; measuring range > 100 bar M12 × 1 M12 × 1 Ø 27 Ø 27...
  • Page 25 1 Introduction Process connections G 1/4 DIN EN 837 G 1/2 DIN EN 837 1/4-18 NPT DIN EN 837 ≤ 30 Nm ≤ 20 Nm ≤ 20 Nm Ø 5 1/4-18 NPT Ø 6 Ø 9.5 Ø 17.5 G 1/4 G 1/2 G 1/4 DIN 3852-11 G 1/2 DIN 3852-11...
  • Page 26 1 Introduction JUMO PEKA ≤ 20 Nm Ø 36 O-ring 26 × 2.5 O-ring 21 × 2.5 Hygienic process connection for adapter system JUMO PEKA (data sheet 409711) Process Nominal size Ø D Ø D connection DIN 32676 (Zoll) ISO 2852 27.5...

  • Page 27: Identifying The Device Version

    Downloading the IODD: 1. Open the website www.jumo.de (change the language to English if necessary) 2. Use the search function to select the device 3. Under "Software", download the ZIP file containing the collection of IODDs 4.

  • Page 28: Order Details

    15 denote the year of manufacture (in this case 17 for 2017) and the calendar week (11 in this case). Order details Basic type 402058 JUMO dTRANS p35 – pressure sensor with IO-Link Basic type extension None Special version...

  • Page 29: Scope Of Delivery

    The process connections 612, 613 and 616 are only available for mesuring span up to 25 bar. Restrictor only for non-front-flush process connections. Order code Order example 402058 Scope of delivery Designation 1 pressure sensor in the ordered version 1 installation instructions Accessories Designation IO-Link master upon request Device data (IODD) on www.jumo.de or on http://ioddfinder.io-link.com...

  • Page 30: Mounting

    Mounting 3 Mounting The device may only be installed, connected and started up by qualified and authorized personnel ob- serving these operating instructions, the applicable standards, and the legal requirements (depending on the application). The device does not meet the requirements for "safety accessories" within the meaning of the Pressure Equipment Directive 2014/68/EU.

  • Page 31: Electrical Connection

    Electrical connection 4 Electrical connection Connection Terminal assignment I/Q (OUT2) C/Q (IO-Link/OUT1) L– M12 x 1 round plug (A-coded, non-rotating) Switch operation Voltage supply DC 9.6 to 32 V 1 BN (brown) 3 BU (blue) Switching output 1 4 BK (black) C/Q = OUT1 Switching output 2 2 WH (white)

  • Page 32: Connection Examples

    4 Electrical connection Connection examples IO-Link operation with 1 switching output Switch operation with 2 switching outputs p switching (PNP) p switching (PNP) I/Q (OUT2) I/Q (OUT2) C/Q (IO-Link) C/Q (OUT1) L– L– n switching (NPN) n switching (NPN) I/Q (OUT2) (OUT2) C/Q (IO-Link) C/Q (OUT1)
  • Page 34 JUMO GmbH & Co. KG JUMO Instrument Co. Ltd. JUMO Process Control, Inc. Street address: JUMO House 6724 Joy Road Moritz-Juchheim-Straße 1 Temple Bank, Riverway East Syracuse, NY 13057, USA 36039 Fulda, Germany Harlow, Essex, CM20 2DY, UK Delivery address:...
  • Page 35 JUMO dTRANS p35 Capteurs de pression avec IO-Link Notice succinte 40205800T97Z002K000 FR/00656422/2022-10-21...
  • Page 36 Sommaire Sommaire Introduction ..........3 Instructions relatives à...

  • Page 37: Introduction

    PDF. Elle contient également l’intégralité des caractéristiques techniques de l’appareil. REMARQUE ! Les documents PDF sont téléchargeables sur www.jumo.fr. Instructions relatives à la sécurité Généralités Cette notice contient des instructions dont vous devez tenir compte aussi bien pour assurer votre propre sécurité...

  • Page 38: Description Et Utilisation Prévue

    1 Introduction Description et utilisation prévue REMARQUE ! Lisez cette notice avant de mettre en service l’appareil. Conservez-la dans un endroit accessible à tout moment par l’ensemble des utilisateurs. Le capteur de pression sert à la mesure de la pression relative et de la pression absolue et à la surveil- lance dans des liquides et des gaz.

  • Page 39: Homologations

    1 Introduction Homologations Désignation Organisme d’essai Certificate n° 2022-07-27-E201387 Base d'essai UL 61010-1, 3 Ed. Mai 2012 revised 19. Juli 2019 und CAN/CSA-C22.2 No. 61010-1 (2012-05). 3. Ed. with revision through 2018-11 S'applique à Type 902915 Eléments d'affichage et de raccordement Leds d'état Raccord de pression avec membrane pour mesurer la pression Raccord M12...

  • Page 40: Dimensions

    M12 × 1 M12 × 1 Ø 27 Ø 27 Type 402058/000-XXX-458-997-20-36/000 Type 402058/000-XXX-458-XXX-20-36/000 JUMO PEKA ; étendue de mesure ≤ 100 bar Exécution haute pression ; étendue de mesure > 100 bar M12 × 1 M12 × 1 Ø 27...
  • Page 41 1 Introduction Raccords au process 1/4"G EN 837 1/2"G EN 837 1/4-18 NPT EN 837 ≤ 30 Nm ≤ 20 Nm ≤ 20 Nm Ø 5 1/4-18 NPT Ø 6 Ø 9.5 Ø 17.5 G 1/4 G 1/2 1/4"G DIN 3852-11 1/2"G DIN 3852-11 3/4"G affleurant DIN 3852-11 ≤...
  • Page 42 JUMO PEKA ≤ 20 Nm Ø 36 Joint torique 26 × 2.5 Joint torique 21 × 2.5 Raccord de process hygiénique pour système d'adaptation JUMO PEKA (fiche technique 409711) Raccord de pro- Nominal size Ø D Ø D cess DIN 32676...

  • Page 43: Identification De L'exécution De L'appareil

    Internet du fabricant et qui peut y être récupéré si nécessaire. Charger l'IODD : 1. Se rendre sur la page Internet www.jumo.fr. 2. Avec la fonction de recherche, sélectionner l'appareil. 3. Sous l'onglet Software, télécharger le fichier ZIP qui contient toutes les données IODD.

  • Page 44: Références De Commande

    Les chiffres 12 à 15 correspondent à l'année de fabrication (ici 17 pour 2017) et à la semaine calendaire (ici 11). Références de commande Type de base 402058 JUMO dTRANS p35 – Capteur de pression avec IO-Link Extension du type de base Sans Exécution spéciale Entrée -400 à...

  • Page 45: Matériel Livré

    Etranglement uniquement pour raccords de process non affleu. Code de commande Exemple de commande 402058 Matériel livré Désignation 1 capteur de pression dans l'exécution commandée 1 notice de montage Accessoires Désignation IO-Link-Master sur demande Données appareil (IODD) sous www.jumo.de http://ioddfinder.io-link.com...

  • Page 46: Montage

    Montage 3 Montage L'appareil ne peut être monté, raccordé et mis en service que par du personnel qualifié et autorisé, en tenant compte de cette notice, des normes s'y référant, des prescriptions légales (suivant l'application). L'appareil n'est pas conforme aux exigences "Equipement avec fonction de sécurité" suivant la directive relative aux équipements sous pression 2014/68/CE.

  • Page 47: Raccordement Électrique

    Raccordement électrique 4 Raccordement électrique Raccord Brochage I/Q (OUT2) C/Q (IO-Link/OUT1) L– Connecteur coaxial M12 × 1 (codé A, non orientable) Mode de commutation Alimentation 9,6 à 32 V DC 1 BN (brun) 3 BU (bleu) Sortie de commutation 1 4 BK (noir) C/Q = OUT1 Sortie de commutation 2...

  • Page 48: Exemples De Raccordement

    4 Raccordement électrique Exemples de raccordement Mode IO-Link avec 1 sortie de commutation Mode commutation avec 2 sorties de commutation Commande par commutation p (PNP) Commande par commutation p (PNP) I/Q (OUT2) I/Q (OUT2) C/Q (IO-Link) C/Q (OUT1) L– L– Commande par commutation n (NPN) Commande par commutation n (NPN) I/Q (OUT2)
  • Page 50 JUMO GmbH & Co. KG Adresse : Moritz-Juchheim-Straße 1 36039 Fulda, Allemagne Adresse de livraison : Mackenrodtstraße 14 36039 Fulda, Allemagne Adresse postale : 36035 Fulda, Allemagne Téléphone : +49 661 6003-0 Télécopieur : +49 661 6003-607 E-Mail: mail@jumo.net Internet: www.jumo.net...
