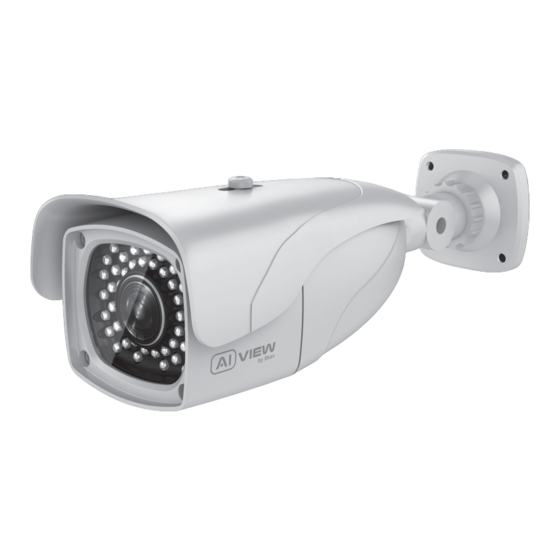

4k bullet
AI-BASED CAMERA
Qualcomm products contained here in are products of Qualcomm Technologies, Inc. and/or its subsidiaries.
Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries.
The Made with Qualcomm Technologies logo is a trademark of Qualcomm Incorporated.
Advertisement
Table of Contents
Related Manuals for Bkav AI View P200-0802GN
Summary of Contents for Bkav AI View P200-0802GN
- Page 1 4k bullet AI-BASED CAMERA Qualcomm products contained here in are products of Qualcomm Technologies, Inc. and/or its subsidiaries. Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries. The Made with Qualcomm Technologies logo is a trademark of Qualcomm Incorporated.
- Page 2 INSTALLATION GUIDE Model: P200-0802GN/P200-0802N/P200-0803FG/P200-0803F...
- Page 3 PRODUCT KIT Camera GPS antenna P200-0803FG/P200-0802GN WALL DECAL FOR DRILLING POSITION holes 4k bullet AI-BASED CAMERA Qualcomm products contained here in are products of Qualcomm Technologies, Inc. and/or its subsidiaries. Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries. The Made with Qualcomm Technologies logo is a trademark of Qualcomm Incorporated.
-
Page 4: Product Kit
PRODUCT KIT Set 4 of screws Hex tool Waterproof and anchors couplings... -
Page 5: Technical Specifications
TECHNICAL SPECIFICATIONS Power DC12V 10%/ PoE (IEEE802.3at) DC12V: Max 15W Power consumption PoE: Max 16.5W Protection standards IP66, IK10 Resolution, frame rate UHD 3840 x 2160, Max 60fps Digital zoom P200-0802GN/P200-0802N/P200-0803FG/P200-0803F :8x P200-0803FG / P200-0803F: 3x Optical zoom P200-0802GN / P200-0802N: 2x P200-0803FG / P200-0803F: 10.9 - 29mm Focal length P200-0802GN / P200-0802N: 4.36 - 9.33mm... -
Page 6: Product Overview
PRODUCT OVERVIEW GPS antenna connector Sunshield Infrared LED Audio line out (Red) Audio line in (white) 12VDC power supply Signal lights Rotating mount Camera lens PoE interface Reset factory... - Page 7 INSTALLATION GUIDE Step 1: Apply position decal and then drill 4 anchors to the wall (Figure 1). Step 2: Tighten the camera fixing screws (Figure 2). Drilling position decal...
-
Page 8: Gps Antenna Installation
GPS ANTENNA INSTALLATION Connect GPS antenna: Step 1: Insert the GPS antenna connector into the waiting cable terminal. Step 2: Fix the GPS antenna onto the camera body using silicone glue, as in the figure below. GPS antenna... -
Page 9: Connecting The Signal Wire
CONNECTING THE SIGNAL WIRE Connect the PoE cable. Insert the cable into the waterproof coupling before connecting the wires into the terminal. Two options to connect devices: Option 1: Use the network cable connected from the PoE switch to the waiting PoE interface, no need to use 12VDC power supply (Figure 1). - Page 10 NOTES ON WATERPROOF FOR CAMERA All wiring connections when installed must be placed in a technical box, protected from the effects of weather and human factors.
- Page 11 ADJUSTING THE CAMERA VIEWING ANGLE 130° 130°...
- Page 12 THE MEMORY CARD AND RESET INSTALLATION Memory card: Open the protective cover, you can find the location of Micro SD card. Reset factory Micro SD card Note: Power off the camera, press and hold the factory reset button. Continue to hold the factory reset button for another 10 seconds while powering the camera, the camera will be restored to factory settings.
-
Page 13: Accessing The Camera
ACCESSING THE CAMERA Password setting The IP address of camera is set to DHCP mode by default. For the camera enables the DHCP by default, you need to use the AI View Scanner App to scan IP. Note: To complete the installation steps for the camera, refer to the User Manual. The system will ask you to reset the password on your initial access. -
Page 14: Software Installation
SOFTWARE INSTALLATION Login screen When accessing the camera, a login window will appear. Enter your user name and password to access the camera. 1. Enter "admin" in the <User name> box. 2. Enter your chosen password in <Password> box. 3. Click User name Password... -
Page 15: Safety Information
Improper installation may cause damage to the product. Contact Bkav's customer support or authorized Bkav agents if you experience any problems. This equipment has been tested and found to comply with the limits for a Class A digital device, pursu- ant to part 15 of the FCC rules. -
Page 16: Warranty Information
WARRANTY INFORMATION For information about AI View product warranty and thereto related information, go to aiview.ai/warranty. -
Page 17: Hướng Dẫn Lắp Đặt
HƯỚNG DẪN LẮP ĐẶT Model: P200-0802GN/P200-0802N/P200-0803FG/P200-0803F... - Page 18 BỘ SẢN PHẨM ĐÓNG GÓI Camera Ăng ten GPS (Phụ kiện cho P200-0802GN/P200-0803FG) WALL DECAL FOR DRILLING POSITION holes 4k bullet AI-BASED CAMERA Qualcomm products contained here in are products of Qualcomm Technologies, Inc. and/or its subsidiaries. Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries. The Made with Qualcomm Technologies logo is a trademark of Qualcomm Incorporated.
- Page 19 BỘ SẢN PHẨM ĐÓNG GÓI Bộ 4 vít và neo Bộ lục giác Khớp nối chống thấm nước...
-
Page 20: Thông Số Kỹ Thuật
THÔNG SỐ KỸ THUẬT Nguồn DC12V 10%/ PoE (IEEE802.3at) DC12V: Tối đa 15W Nguồn tiêu thụ POE: Tối đa 16.5W Tiêu chuẩn bảo vệ IP66, IK10 Độ phân giải, tốc độ khung hình UHD 3840 x 2160, Tối đa 60fps Zoom số... - Page 21 TỔNG QUAN THIẾT BỊ Vị trí kết nối ăng ten GPS Nắp bảo vệ Đèn hồng ngoại Đầu ra âm thanh (Đỏ) Đầu vào âm thanh (Trắng) Cổng cắm nguồn 12VDC Đèn tín hiệu Cổ xoay hướng camera Ống kính Cổng kết nối POE Nút Reset...
- Page 22 HƯỚNG DẪN LẮP ĐẶT Bước 1: Định vị lỗ khoang vít bằng Decan và các neo vít trên tường (Hình 1). Bước 2: Cố định camera lên tường bằng các vít (Hình 2). Decal vị trí khoan...
- Page 23 KẾT NỐI ĂNG TEN GPS Kết nối ăng ten GPS: Bước 1: Kết nối ăng ten GPS vào vị trí cờ như trên hình. Bước 2: Cố định ăng ten GPS trên thân camera bằng keo silicon. Ăng ten GPS...
- Page 24 KẾT NỐI DÂY TÍN HIỆU Kết nối dây POE. Luồn dây mạng chưa bấm đầu mạng qua chống nước trước khi bấm đầu hạt mạng. Hai lựa chọn kết nối cho camera: Lựa chọn 1: Sử dụng dây mạng để kết nối giữa switch POE và đầu chờ POE trên camera. Không cần sử dụng nguồn 12VDC (Hình 1).
- Page 25 LƯU Ý VỀ CHỐNG NƯỚC CHO CAMERA Tất cả các mối nối dây khi lắp đặt phải được đặt trong hộp kỹ thuật, được bảo vệ khỏi tác động của thời tiết và yếu tố con người.
- Page 26 HƯỚNG DẪN XOAY GÓC NHÌN CAMERA 130° 130°...
- Page 27 LẮP THẺ NHỚ VÀ KHÔI PHỤC CÀI ĐẶT GỐC Thẻ nhớ: Mở nắp bảo vệ, bạn có thể tìm thấy vị trí của thẻ Micro SD. Vị trí nút reset Vị trí thẻ nhớ SD Ghi chú: Tắt nguồn camera, ấn và giữ nút khôi phục cài đặt gốc. Tiếp tục giữ nút khôi phục cài đặt gốc thêm 10 giây trong khi cấp nguồn cho camera, camera sẽ...
- Page 28 TRUY CẬP CAMERA Cài đặt mật khẩu Địa chỉ IP của camera được đặt theo cơ chế cấp phát động IP (DHCP). Bạn cần sử dụng phần mềm AI View Scanner để tìm kiếm IP của camera. Lưu ý: Để hoàn thành các bước cài đặt cho camera bạn vui lòng xem tài liệu Hướng dẫn sử dụng WebUI. Hệ...
- Page 29 CÀI ĐẶT PHẦN MỀM Màn hình Login Khi bạn truy cập vào camera, cửa sổ đăng nhập sẽ hiện ra. Nhập Tài khoản và mật khẩu để truy cập vào camera. 1. Nhập “admin” vào ô <User Name> trong cửa sổ. 2.
- Page 30 Việc lắp đặt không cẩn thận có thể gây hư hỏng cho sản phẩm. Liên hệ với bộ phận hỗ trợ khách hàng của Bkav hoặc các đại lý ủy quyền của Bkav khi gặp vấn đề. Thiết bị này đã được thử nghiệm và tuân thủ các giới hạn dành cho thiết bị kĩ thuật số loại A, theo phần 15 quy tắc FCC.
- Page 31 THÔNG TIN BẢO HÀNH Để biết thông tin về bảo hành sản phẩm AI View và các thông tin liên quan, hãy truy cập aiview.ai/warranty.
- Page 33 BKAV CORPORATION Address: 2nd Floor, HH1 Building, Yen Hoa Urban Area, Yen Hoa Ward, Cau Giay District, Hanoi City, Vietnam Website: www.aiview.ai Email: aiview@bkav.com...
