  • Page 1 ULTRA ZOOM bullet AI-based Camera Qualcomm products contained here in are products of Qualcomm Technologies, Inc. and/or its subsidiaries. Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries. The Made with Qualcomm Technologies logo is a trademark of Qualcomm Incorporated.
  • Page 2 INSTALLATION GUIDE Model: S200-0233...

  • Page 3: Product Kit

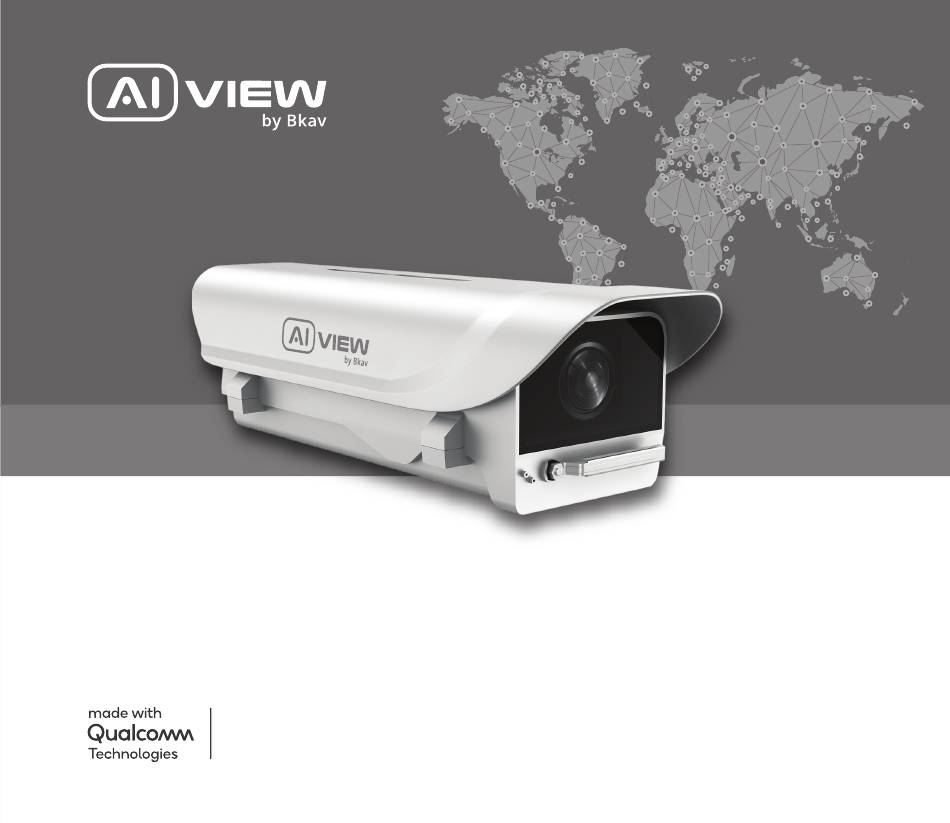

    PRODUCT KIT Camera Wall bracket Safety cable WALL DECAL FOR DRILLING POSITION ULTRA ZOOM bullet AI-based Camera Ø10 mm, 4 holes Qualcomm products contained here in are products of Qualcomm Technologies, Inc. and/or its subsidiaries. Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries. The Made with Qualcomm Technologies logo is a trademark of Qualcomm Incorporated.
  • Page 4 PRODUCT KIT Antenna GPS Set 4 of screws Hex key IR led and anchors (Optional) Water supply tank Water supply tank accessories Power supply (Optional) (Optional) (Optional)

  • Page 5: Technical Specifications

    TECHNICAL SPECIFICATIONS PoE IEEE 802.3af/802.3at Power supply 30 - 80W depends on IR LED module (IR LED: 6, 12, 24, 48W) Protection standards IP66, IK10 Resolution, frame rate FHD 1920x1080, Max 60fps Digital zoom Optical zoom Focal length 4.5 - 148.5mm Angle of view (horizontal - vertical) Near: 60.1°...

  • Page 6: Product Overview

    PRODUCT OVERVIEW GPS antenna Water and dust camera shield Lens protection Lens wiper Safety cable Wall bracket...
  • Page 7 INSTALLATION GUIDE Step 1: Pass the PoE network cable through the center position on the decal. Put the decal onto the place need to install and drill the expansion hole (Figure 1). Step 2: Route the network cable through the bracket and waterproof knob then fix the bracket to the wall (Figure 2). Then route it through the waterproof knob of the camera and press the network connector as shown.
  • Page 8 INSTALLATION GUIDE Step 3: Fix the waterproof knob to the camera (Figure 3). Step 4: Fix the camera to bracket with latch and tighten screws, then screw the safety cable (Figure 4).
  • Page 9 INSTALLATION GUIDE Step 5: Plug network cable to the signal stand-by (Figure 5).
  • Page 10 INSTALLATION GUIDE Step 6: Remove safety latch and lift the camera, then insert GPS atena cable into the camera (Figure 6). Step 7: Connect GPS antena to the signal stand-by on the camera (Figure 7). GPS antena...
  • Page 11 INSTALLATION GUIDE Step 8: Insert the camera into bracket (Figure 8). Step 9: Tighten screws that fixes camera body to bracket (Figure 9).
  • Page 12 ADJUSTING THE CAMERA VIEWING ANGLE 65° Loosen the screw, then turn 130° camera to the right position...
  • Page 13 THE MEMORY CARD AND RESET INSTALLATION Reset installation: Open the protective cover that protects the camera against dust and water to reset the device. Memory card: Open the protective cover, you can find the location of Micro SD card. Reset installation Micro SD card Note:...
  • Page 14 IR LED INSTALLATION GUIDE (*) Step 1: Remove fixing screws and the IR LED connector protection element (Figure 1). Step 2: Insert IR LED into the camera and fix with 2 screws as (figure 2). Note: It is recommended that user install IR LED on the camera before mounting the camera on the wall, the following installation steps are similar to these steps above.
  • Page 15 POE INJECTOR + IR LED INSTALLATION GUIDE Data in Data + power out 100VAC ~ 240VAC Router 50/60Hz...
  • Page 16 NO ( POE INJECTOR + IR LED) INSTALLATION GUIDE PoE switch...

  • Page 17: Accessing The Camera

    ACCESSING THE CAMERA Password setting The IP address of camera is set to DHCP mode by default. For the camera enables the DHCP by default, you need to use the AI View Scanner App to scan IP. Note: To complete the installation steps for the camera, refer to the User Manual. The system will ask you to reset the password on your initial access.

  • Page 18: Software Installation

    SOFTWARE INSTALLATION Login screen When accessing the camera, a login window will appear. Enter your user name and password to access the camera. 1. Enter "admin" in the <User name> box. 2. Enter your chosen password in <Password> box. 3. Click User name Password...

  • Page 19: Safety Information

    Improper installation may cause damage to the product. Contact Bkav's customer support or authorized Bkav agents if you experience any problems. This equipment has been tested and found to comply with the limits for a Class A digital device, pursu- ant to part 15 of the FCC rules.

  • Page 20: Warranty Information

    WARRANTY INFORMATION For information about AI View product warranty and thereto related information, go to aiview.ai/warranty.

  • Page 21: Hướng Dẫn Lắp Đặt

    HƯỚNG DẪN LẮP ĐẶT Model: S200-0233...
  • Page 22 BỘ SẢN PHẨM ĐÓNG GÓI Camera Gá đỡ camera Cáp an toàn và vít an toàn WALL DECAL FOR DRILLING POSITION ULTRA ZOOM bullet AI-based Camera Ø10 mm, 4 holes Qualcomm products contained here in are products of Qualcomm Technologies, Inc. and/or its subsidiaries. Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries.
  • Page 23 BỘ SẢN PHẨM ĐÓNG GÓI Ăng ten GPS Bộ 4 vít và neo Bộ lục giác Đèn hồng ngoại (Phụ kiện bán rời) Bình nước Phụ kiện cố định bình nước Nguồn POE 95W (Phụ kiện bán rời) (Phụ kiện bán rời) (Phụ...

  • Page 24: Thông Số Kỹ Thuật

    THÔNG SỐ KỸ THUẬT PoE IEEE 802.3af/802.3at Nguồn cung cấp 30 - 80W phụ thuộc vào đèn hồng ngoại (Đèn hồng ngoại: 12W, 48W) Tiêu chuẩn bảo vệ IP66, IK10 Độ phân giải, tốc độ khung hình FHD 1920x1080, Tối đa 60fps Zoom số...
  • Page 25 TỔNG QUAN THIẾT BỊ Ăng ten GPS Nắp bảo vệ Bảo vệ ống kính, chống bụi và chống thấm nước Gạt nước Cáp an toàn Gá đỡ camera...
  • Page 26 HƯỚNG DẪN LẮP ĐẶT Bước 1: Luồn dây mạng PoE qua vị trí chính giữa trên tấm decal. Dán decal lên vị trí cần lắp đặt và khoan lỗ giãn nở (Hình 1). Bước 2: Luồn dây mạng qua giá đỡ và núm chống thấm sau đó cố định giá đỡ vào tường (Hình 2). Sau đó định tuyến nó...
  • Page 27 HƯỚNG DẪN LẮP ĐẶT Bước 3: Cố định núm chống nước vào máy ảnh (Hình 3). Bước 4: Cố định máy ảnh vào giá đỡ bằng chốt và vặn chặt các vít, sau đó vặn cáp an toàn (Hình 4).
  • Page 28 HƯỚNG DẪN LẮP ĐẶT Bước 5: Cắm cáp mạng vào chế độ chờ tín hiệu (Hình 5).
  • Page 29 HƯỚNG DẪN LẮP ĐẶT Bước 6: Đưa đầu cắm ăng ten GPS luồn qua chống nước và đi vào camera (Hình 6). Bước 7: Kết nối ăng ten GPS vào cổng chờ trên camera (Hình 7). Ăng ten GPS...
  • Page 30 HƯỚNG DẪN LẮP ĐẶT Bước 8: Lắp máy ảnh vào giá đỡ (Hình 8). Bước 9: Vặn các vít cố định than máy vào giá đỡ (Hình 9).
  • Page 31 HƯỚNG DẪN XOAY GÓC NHÌN CAMERA 65° Nới lỏng vít, sau đó xoay 130° máy ảnh về đúng vị trí...
  • Page 32 LẮP THẺ NHỚ VÀ KHÔI PHỤC CÀI ĐẶT GỐC Khôi phục cài đặt gốc: Mở nắp bảo vệ camera để đặt lại thiết bị. Lắp thẻ nhớ: Mở nắp bảo vệ để thấy vị trí của thẻ Micro SD. Nút reset Thẻ...
  • Page 33 HƯỚNG DẪN LẮP ĐẶT IR LED (*) Bước 1: Tháo các vít cố định và phần tử bảo vệ đầu nối IR LED (Hình 1). Bước 2: Lắp IR LED vào camera và cố định bằng 2 vít như (Hình 2). Ghi chú: Người dùng nên cài đặt IR LED trên camera trước khi gắn camera lên tường, các bước lắp đặt sau tương tự...
  • Page 34 HƯỚNG DẪN LẮP ĐẶT NGUỒN POE Đầu vào dữ liệu Đầu ra dữ liệu và nguồn cấp cho camera 100VAC ~ 240VAC Router 50/60Hz...
  • Page 35 HƯỚNG DẪN LẮP ĐẶT CAMERA KHÔNG CÓ LED IR) Switch POE...
  • Page 36 TRUY CẬP CAMERA Cài đặt mật khẩu Địa chỉ IP của camera được đặt theo cơ chế cấp phát động IP (DHCP). Bạn cần sử dụng phần mềm AI View Scanner để tìm kiếm IP của camera. Lưu ý: Để hoàn thành các bước cài đặt cho camera bạn vui lòng xem tài liệu Hướng dẫn sử dụng WebUI. Hệ...
  • Page 37 CÀI ĐẶT PHẦN MỀM Màn hình Login Khi bạn truy cập vào camera, cửa sổ đăng nhập sẽ hiện ra. Nhập Tài khoản và mật khẩu để truy cập vào camera. 1. Nhập “admin” vào ô <User Name> trong cửa sổ. 2.
  • Page 38 Việc lắp đặt không cẩn thận có thể gây hư hỏng cho sản phẩm. Liên hệ với bộ phận hỗ trợ khách hàng của Bkav hoặc các đại lý ủy quyền của Bkav khi gặp vấn đề. Thiết bị này đã được thử nghiệm và tuân thủ các giới hạn dành cho thiết bị kĩ thuật số loại A, theo phần 15 quy tắc FCC.
  • Page 39 THÔNG TIN BẢO HÀNH Để biết thông tin về bảo hành sản phẩm AI View và các thông tin liên quan, hãy truy cập aiview.ai/warranty.
  • Page 40 BKAV CORPORATION Address: 2nd Floor, HH1 Building, Yen Hoa Urban Area, Yen Hoa Ward, Cau Giay District, Hanoi City, Vietnam Website: www.aiview.ai Email: aiview@bkav.com...
