full hd Bullet
AI-BASED CAMERA
Qualcomm products contained herein are products of Qualcomm Technologies, Inc. and/or its subsidiaries.
Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries. The
Made with Qualcomm Technologies logo is a trademark of Qualcomm Incorporated
Advertisement
Table of Contents
Related Manuals for Bkav AI View C100-0200
Summary of Contents for Bkav AI View C100-0200

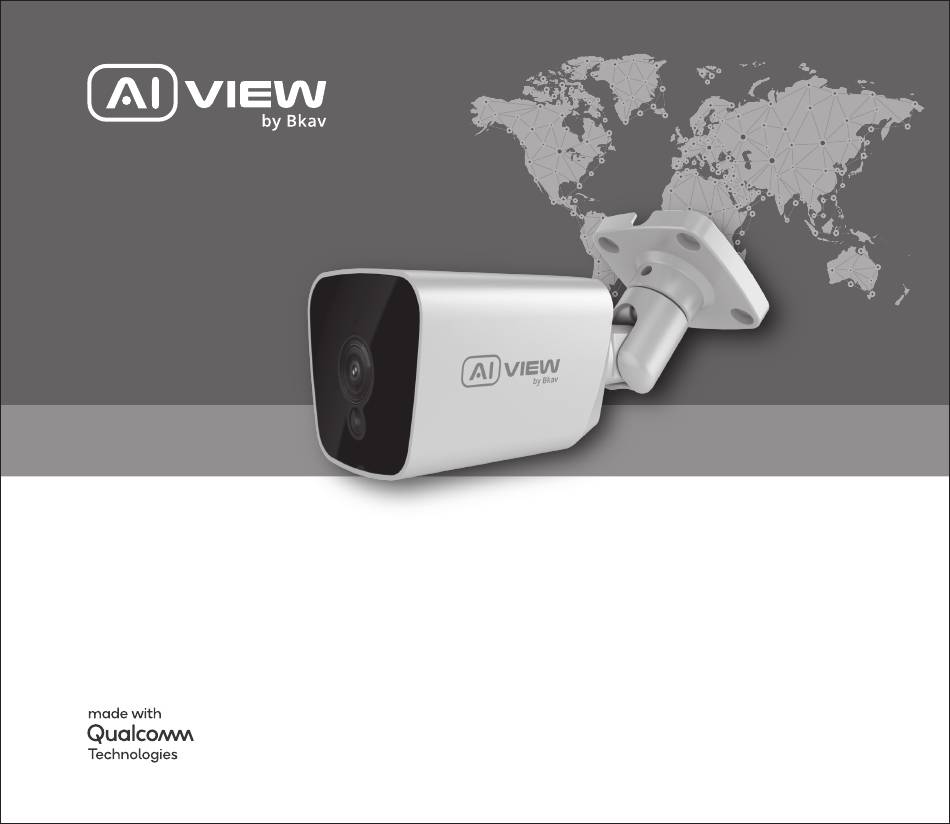

- Page 1 full hd Bullet AI-BASED CAMERA Qualcomm products contained herein are products of Qualcomm Technologies, Inc. and/or its subsidiaries. Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries. The Made with Qualcomm Technologies logo is a trademark of Qualcomm Incorporated...
- Page 2 INSTALLATION GUIDE Model: C100-0200/C110-0200...
-
Page 3: Product Kit
PRODUCT KIT Camera Wi-Fi Antenna Set 4 of screws Hex tool (C100-0200) and anchors CAMERA FRONT TEMPLATE Ø 5 mm 4 Holes full hd Bullet AI-BASED CAMERA Qualcomm products contained herein are products of Qualcomm Technologies, Inc. and/or its subsidiaries. Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries. -
Page 4: Technical Specification
TECHNICAL SPECIFICATION C100-0200: DC 12V/1A - Maximum 8.6W Power supply C110-0200: PoE IEEE 802.3af, DC 12V/1A - Maximum 9.1W Protection standards IP66 H.264/H.265 Resolution, frame rate FHD 1920x1080, 30 fps Digital Zoom C100-0200: 2.8 mm Focal length C110-0200: 4 mm C100-0200: 106.9°... -
Page 5: Product Overview
PRODUCT OVERVIEW Reset Audio in Audio out 12 VDC power supply RJ45 terminal block Camera lens... - Page 6 INSTALLATION GUIDE Step 1: Apply decal on the area where the camera needs to be installed and fix the plastic anchors (figure 1). Step 2: Tighten the screws to fix the camera (figure 2).
- Page 7 INSTALLATION FOR SIGNAL CONNECTION Two options to connect devices: Option 1 (Model C110-0200): Use the network cable connected from the PoE switch to the waiting RJ45 port, no need to use 12VDC (figure 1). Option 2 (Model C100-0200): Use 12VDC and the network cable connected from the switch (figure 2). Switch PoE RJ45 12VDC...
- Page 8 ADJUSTING THE CAMERA VIEWING ANGLE 65° 130°...
-
Page 9: Password Setting
PASSWORD SETTING The IP address of camera is set to DHCP mode by default. For the camera enables the DHCP by default, you need to use the AI View Scanner App to scan IP. Note: To complete the installation steps for the camera, refer to the User Manual. The system will ask you to reset the password on your initial access. -
Page 10: Software Installation
SOFTWARE INSTALLATION Login screen When accessing the camera, a login window will appear. Enter your user name and password to access the camera. 1. Enter "admin" in the <User name> box. 2. Enter your chosen password in <Password> box. 3. Click User name Password... -
Page 11: Safety Information
Improper installation may cause damage to the product. Contact Bkav's customer support or authorized Bkav agents if you experience any problems. This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC rules. -
Page 12: Warranty Information
WARRANTY INFORMATION For information about AI View product warranty and thereto related information, go to aiview.ai/warranty. -
Page 13: Hướng Dẫn Lắp Đặt
HƯỚNG DẪN LẮP ĐẶT Model: C100-0200/C110-0200... - Page 14 BỘ SẢN PHẨM ĐÓNG GÓI Thiết bị camera Antenna Wi-Fi Bộ 4 vít, nở lắp đặt Lục giác C100-0200 DECAL DÁN TƯỜNG ĐỊNH VỊ LỖ KHOAN Ø 5 mm 4 lỗ full hd Bullet AI-BASED CAMERA Qualcomm products contained herein are products of Qualcomm Technologies, Inc. and/or its subsidiaries. Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries.
-
Page 15: Thông Số Kỹ Thuật
THÔNG SỐ KỸ THUẬT C100-0200: DC 12V/1A - Tối đa 8.6W Nguồn C110-0200: PoE IEEE 802.3af, DC 12V/1A - Tối đa 9.1W Tiêu chuẩn bảo vệ IP66 H.264/H.265 Độ phân giải, tốc độ khung hình FHD 1920x1080, 30 fps Zoom số C100-0200: 2.8 mm Tiêu cự... - Page 16 TỔNG QUAN THIẾT BỊ Reset Đầu vào âm thanh Đầu ra âm thanh Nguồn 12VDC Cổng RJ45 Ống kính...
- Page 17 HƯỚNG DẪN LẮP ĐẶT Bước 1: Dán decan khu vực cần lắp camera và đặt nở (hình 1). Bước 2: Siết chặt các vít định vị camera (hình 2).
- Page 18 HƯỚNG DẪN KẾT NỐI TÍN HIỆU Có 2 cách kết nối thiết bị: Cách 1 (Model C110-0200): Dùng dây mạng nối từ switch PoE vào cổng RJ45 chờ sẵn, không cần dùng nguồn 12VDC/1A (hình 1). Cách 2 (Model C100-0200): Dùng nguồn 12VDC/1A và dây mạng nối từ switch thường (hình 2). Switch PoE RJ45 12VDC...
- Page 19 HƯỚNG DẪN XOAY GÓC NHÌN CAMERA 65° 130°...
- Page 20 CÀI ĐẶT MẬT KHẨU Địa chỉ IP của camera được đặt theo cơ chế cấp phát động IP (DHCP). Bạn cần sử dụng phần mềm AI View Scanner để tìm kiếm IP của camera. Lưu ý: Để hoàn thành các bước cài đặt cho camera bạn vui lòng xem tài liệu Hướng dẫn sử dụng WebUI. Hệ...
- Page 21 CÀI ĐẶT PHẦN MỀM Màn hình Login Khi bạn truy cập vào camera, cửa sổ đăng nhập sẽ hiện ra. Nhập Tài khoản và mật khẩu để truy cập vào camera. 1. Nhập “admin” vào ô <User name> trong cửa sổ. 2.
- Page 22 Việc lắp đặt không cẩn thận có thể gây hư hỏng cho sản phẩm. Liên hệ với bộ phận hỗ trợ khách hàng của Bkav hoặc các đại lý ủy quyền của Bkav khi gặp vấn đề. Thiết bị này đã được thử nghiệm và tuân thủ các giới hạn dành cho thiết bị kĩ thuật số loại A, theo phần 15 quy tắc FCC.
- Page 23 THÔNG TIN BẢO HÀNH Để biết thông tin về bảo hành sản phẩm AI View và các thông tin liên quan, hãy truy cập aiview.ai/warranty.
- Page 24 BKAV CORPORATION Address: 2nd Floor, HH1 Building, Yen Hoa Urban Area, Yen Hoa Ward, Cau Giay District, Hanoi City, Vietnam Website: www.aiview.ai Email: aiview@bkav.com...
