Motorized actuator driver

Advertisement

Quick Links

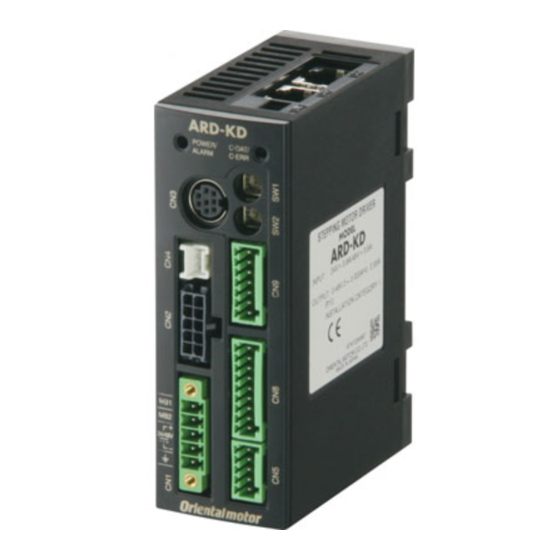

電動アクチュエータ用ドライバ
DC 電源入力
LSD-KD
はじめに
製品の取り扱いは、電気・機械工学の専門知識を持つ有資格者
が行なってください。別冊の「お使いになる前に」をよくお読みの
うえ、正しくお使いください。
この製品は、一般的な産業機器の機器組み込み用として設計・
製造されています。その他の用途には使用しないでください。こ
の警告を無視した結果生じた損害の補償については、当社は一
切その責任を負いませんので、あらかじめご了承ください。
LSD-KD は、DGⅡシリーズと EAS シリーズに共通するドライバで
す。
取扱説明書の構成
電動アクチュエータ用ドライバ DC 電源入力 FLEX 位置決め機
能内蔵タイプに関する取扱説明書には、次のものがあります。
取扱説明書をよくお読みになってからお使いください。
取扱説明書名
お使いになる前に
DGⅡシリーズ アクチュエータ編
取扱説明書
EAS シリーズ 取扱説明書
EAS シリーズ 製品の確認
電動アクチュエータ用ドライバ
DC 電源入力 FLEX 位置決め機能内
蔵タイプ LSD-KD 取扱説明書 (本書)
AR シリーズ FLEX DC 電源入力
位置決め機能内蔵タイプ
ユーザーズマニュアル
∗ ユーザーズマニュアルは AR シリーズと共用になります。
製品には添付していません。詳細は支店・営業所にお問合せいただくか、
当社のホームページからダウンロードしてください。
http://www.orientalmotor.co.jp/
CE マーキング
• 低電圧指令
この製品は入力電源電圧が DC24 V のため、低電圧指令の対象外
となりますが、製品の設置・接続を次のように行なってください。
この製品は、機器組み込み用です。必ず筐体内に設置してくだ
さい。
ドライバの電源は、一次側と二次側が強化絶縁された直流電源
を使用してください。
• EMC 指令
この製品は、ユーザーズマニュアルの「設置・配線例」で、EMC 測
定を行なっています。最終的な機械装置の EMC への適合性は、ア
クチュエータ・ドライバと一緒に使用される他の制御システム機器、
電気部品の構成、配線、配置状態などによって変わってきますの
で、お客様ご自身で機械装置の EMC 試験を行なって確認してい
ただく必要があります。
HL-14041-3
位置決め機能内蔵タイプ
EAS
DGⅡ
シリーズ
シリーズ
製品に添付
製品に添付
製品に添付
製品に添付
製品に添付
製品に添付
ダウンロード
ダウンロード
お買い上げいただきありがとうございます。
この取扱説明書には、製品の取り扱いかたや安全上の注意事項を示し
ています。
• 取扱説明書をよくお読みになり、製品を安全にお使いください。
• お読みになったあとは、いつでも見られるところに必ず保管してください。
• 適用規格
EMI
Emission Tests
Radiated Emission Test
EMS
Immunity Tests
Radiation Field Immunity Test
Electrostatic Discharge Immunity Test
Fast Transient / Burst Immunity Test
Conductive Noise Immunity Test
• 機械指令(EAS シリーズのみ)
電動アクチュエータとドライバは、一般的な産業機器組み込み用と
して設計・製造しており、機械指令に基づいた組み込み宣言
(Declaration of incorporation of partly completed machinery)を実
施しています。
適用規格:EN ISO 12100
騒音レベル:72 dB
有害物質
RoHS(EU 指令 2002/95/EC 27Jan.2003)適合
使用上のお願い
製品をお使いいただくうえでの制限やお願いについて説明します。
• 電源投入時のモーター励磁
この製品は、電源投入時にモーターが励磁します。電源投入時に
モーターを無励磁にしたいときは、C-ON 入力を入力端子(IN0~
IN7)に割り当てて制御してください。
• ノイズ対策
ノイズ対策については、ユーザーズマニュアルをご覧ください。
• NV メモリへのデータ保存
データを NV メモリに書き込んでいる間、および書き込み後 5 秒以
内は、電源を切らないでください。書き込みが正常に終了せず、
EEPROM エラーのアラームが発生する原因になります。
NV メモリの書き換え可能回数は、約 10 万回です。
• 回生による過電圧保護アラーム
アクチュエータの駆動条件によっては、過電圧保護のアラームが検
出されることがあります。過電圧保護のアラームが検出されたときは、
駆動条件を見直してください。
• DGⅡシリーズでは押し当て運転を行なわないでください
モーターやギヤ部が破損するおそれがあります。
EN 61000-6-4
EN 61800-3 C3
EN 55011 group 1 class A
EN 61000-6-2
EN 61800-3 C3
IEC 61000-4-3
IEC 61000-4-2
IEC 61000-4-4
IEC 61000-4-6
