取 扱 説 明

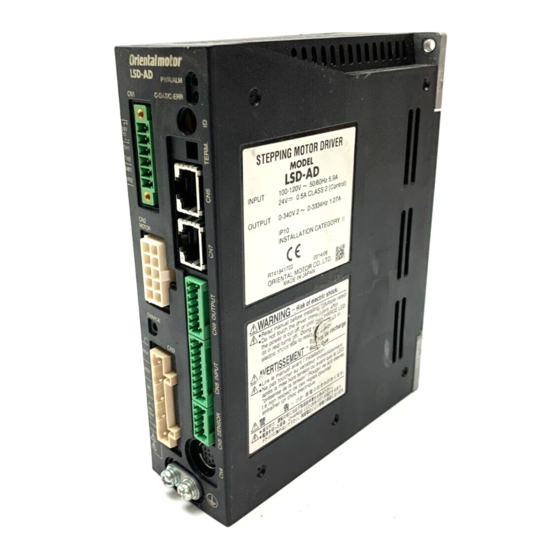

電動アクチュエータ用ドライバ
AC 電源入力
LSD-AD、LSD-CD
はじめに
• 製品の取り扱いは、電気・機械工学の専門知識を持つ有資格者
が行なってください。別冊の「お使いになる前に」をよくお読みの
うえ、正しくお使いください。
この製品は、一般的な産業機器の機器組み込み用として設計・
製造されています。その他の用途には使用しないでください。こ
の警告を無視した結果生じた損害の補償については、当社は一
切その責任を負いませんので、あらかじめご了承ください。
LSD-AD、LSD-CD は、DGⅡシリーズと EAS シリーズに共用する
•
ドライバです。
取扱説明書の構成
電動アクチュエータ用ドライバ AC 電源入力 FLEX 位置決め機
能内蔵タイプに関する取扱説明書には、次のものがあります。
取扱説明書をよくお読みになってからお使いください。
取扱説明書名
お使いになる前に
DGⅡシリーズ アクチュエータ編
取扱説明書
EAS シリーズ 取扱説明書
EAS シリーズ 製品の確認
電動アクチュエータ用ドライバ
AC 電源入力 FLEX 位置決め機能内
蔵タイプ LSD-AD、LSD-CD
取扱説明書（本書）
AR シリーズ AC 電源入力 FLEX
位置決め機能内蔵タイプ
∗
ユーザーズマニュアル
∗ ユーザーズマニュアルは AR シリーズと共用になります。
製品には添付していません。詳細は支店・営業所にお問合せいただくか、
当社のホームページからダウンロードしてください。
http://www.orientalmotor.co.jp/
規格・CE マーキング
この製品は、EN 規格にもとづいて CE マーキング（低電圧指令、
EMC 指令）を実施しています。
適用規格：EN 61800-5-1
• 設置条件（EN 規格）
機器組み込み
過電圧カテゴリー：II
汚損度：2
感電保護：クラス I
• 低電圧指令
• この製品は、機器組み込み型です。
HL-14043-3
書
位置決め機能内蔵タイプ
EAS DGⅡ
シリーズ シリーズ
製品に添付
−
製品に添付
製品に添付
製品に添付
製品に添付 製品に添付
ダウンロード ダウンロード
お買い上げいただきありがとうございます。
この取扱説明書には、製品の取り扱いかたや安全上の注意事項を示し
ています。
• 取扱説明書をよくお読みになり、製品を安全にお使いください。
• お読みになったあとは、いつでも見られるところに必ず保管してください。
IT 配線系統では使用できません。
•
• 製品は、筐体内に設置し、人の手が触れられないようにしてくだ
さい。
製品に人の手が触れられるときは、必ず保護接地をしてください。
•
アクチュエータ、ドライバの保護接地端子は、確実に接地してくだ
さい。
• 漏電遮断器（RCD）で感電保護を行なうときは、タイプ B の漏電
遮断器をドライバの電源側に接続してください。
配線用遮断器（MCCB）は、EN または IEC 規格適合品を使用し
•
てください。
モーターケーブルや電源ケーブルなどの動力系ケーブルと、信
•
号系のケーブル（CN1、CN4～CN9）は、二重絶縁で分離してく
ださい。
• 駆動条件によっては、ドライバのヒートシンクが 90 °C を超えること
があります。次のことを守ってください。
・ドライバに触れないでください。
・可燃物のそばでドライバを使用しないでください。
・必ず試運転を行ない、ドライバの温度を確認してください。
− • EMC 指令
この製品は、ユーザーズマニュアルの「設置・配線例」で、EMC 測
定を行なっています。最終的な機械装置の EMC への適合性は、ア
−
クチュエータ・ドライバと一緒に使用される他の制御システム機器、
−
電気部品の構成、配線、配置状態などによって変わってきますの
で、お客様ご自身で機械装置の EMC 試験を行なって確認してい
ただく必要があります。
適用規格
EMI：EN 61000-6-4、EN 61800-3 C3、EN 61000-3-2、EN 61000-3-3
EMS：EN 61000-6-2、EN 61800-3 C3
• 機械指令（EAS シリーズのみ）
電動アクチュエータとドライバは、一般的な産業機器組み込み用と
して設計・製造しており、機械指令に基づいた組み込み宣言
（Declaration of incorporation of partly completed machinery）を実
施しています。
適用規格：EN ISO 12100
騒音レベル：72 dB
有害物質
RoHS（EU 指令 2002/95/EC 27Jan.2003）適合
