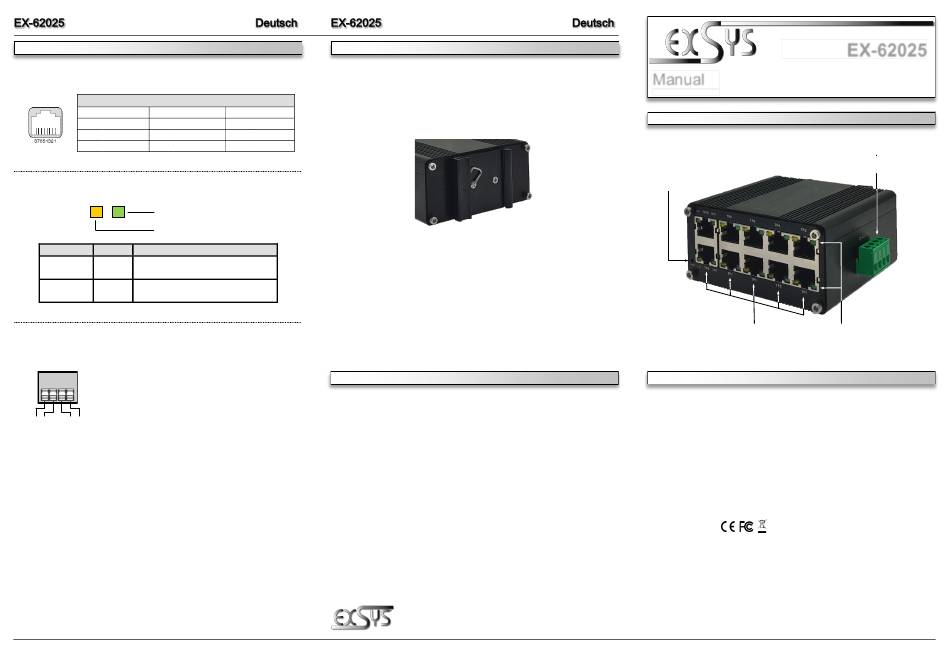

Exsys EX-62025 Manual page 2

ANSCHLÜSSE & LED'S
RJ45 Anschluss:
RJ45 Anschluss
Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+
2 BI_DA- 5 BI_DC-
3 BI_DB+ 6 BI_DB-
Status LEDs:
Speed LED
LINK / Activity LED
LED Name Farbe LED Funktion
Ständig an: Verbunden
LINK (ACT) Gelb
Blinken: Datenübertragung
An: 1000 Mbit/s
Speed (SPD) Grün
Aus: 10/100 Mbit/s
12V bis 48V T-Block:
ACHTUNG!
Bitte auf die richtige Polarität achten!
Netzteil nie eingeschaltet mit dem Terminal Block
verbinden!
V- V+ V- V+
Redundante Stromversorgung möglich zur Verminderung von Betriebsausfällen.
2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise.
1. Installieren Sie den EX-62025 mit dem DIN-Rail Kit auf eine Tragschiene.
Pin Signal
7 BI_DD+
8 BI_DD-
2. Schließen Sie den Stromanschluss des optional erhältlichen Netzteils an den Terminal
Block an und schalten Sie das Netzteil ein.
3. Nach dem Einschalten des Geräts leuchtet die PWR-Anzeige. Wenn die Anzeige nicht
leuchtet, überprüfen Sie den korrekten Anschluss an die Stromversorgung.
4. Verbinden Sie Ihre Netzwerkgeräte über ein Netzwerkkabel mit dem Switch.
5. Wenn alle Kabel korrekt angeschlossen sind, leuchten die Anzeigen entsprechend dem
Portstatus der LEDs (Seite 2).
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Deutschland:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Stei n bach
www.exsys.de
Das DIN-Rail Kit ist mit zwei Schrau-
ben an der Rückseite vormontiert
Schw eiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
3
Manual
Vers. 1.0 / 03.10.22
LAYOUT
Power LED
10x RJ45 Status LED
10/100/1000Base-T
DESCRIPTION & TECNICAL INFORMATION
The probably smallest industrial 10-port Gigabit Switch EX-62025 offers full Gigabit perfor-
mance on all 10 ports despite its extremely small outer dimensions. Thanks to the rugged metal
housing and the extended operating temperature range from -40°C to 80°C, it is suitable for a
variety of applications even in harsh environments. Power is supplied from the terminal block
(12-48VDC) and can be redundant to reduce operational downtime. The EX-62025 supports
Auto-MDI/MDI-X and Auto-Negotiation. Included in delivery is a DIN-Rail kit (pre-assembled).
Compatibility: Gigabit Ethernet 10/100/1000Base-T
Operating System: All operating systems
Connectors: 10x RJ45-Port, 1x Terminal Block 12-48VDC
Extent of Delivery: EX-62025, DIN-Rail Kit, Manual
Certificates:
4
EX-62025
12-48V T-Block for
optional Power Supply
