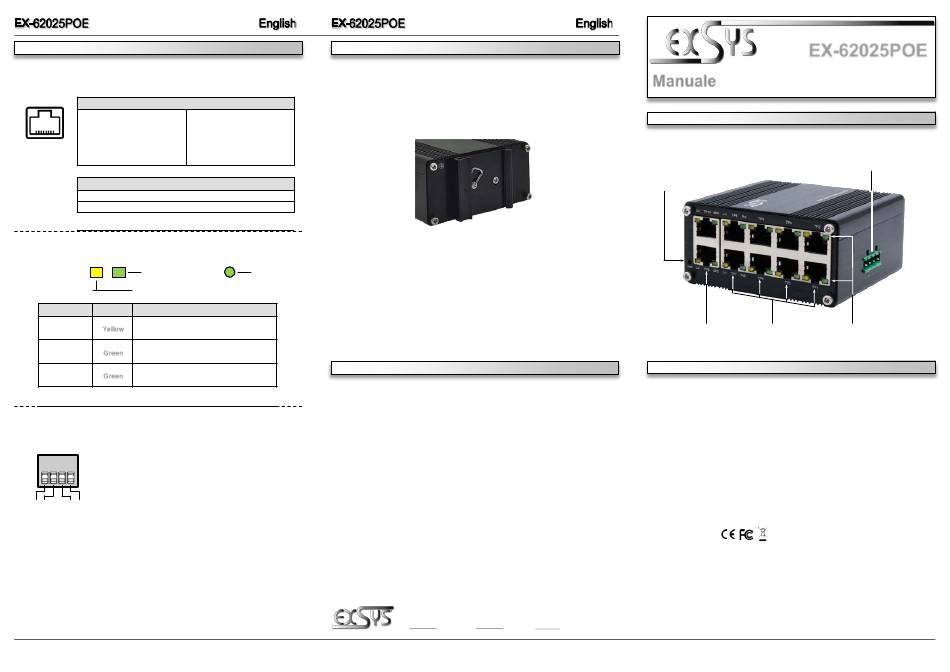

Exsys EX-62025POE Manual

CONNECTORS & LED'S
RJ45 Port:
Power over Ethernet IEEE802.3af/at (PoE+), Mode B
RJ45 Port
Pin Signal PoE Pin
1 BI_DA+
2 BI_DA-
87654321
3 BI_DB+
4 BI_DC+ VCC+
PoE Budget
Port 1-8 30W / Port
Port 9+10 -
Status LEDs:
PoE LED
LINK / Activity LED
LED Name Color LED Function
On: Linked
LINK (ACT) Yellow
Flashing: Data Transmission
On: PoE is activated
PoE Green Flashing: Power Device (PD) detected
Off: No (PD) device connected
On: 1000 Mbit/s
Speed (SPD) Green
Off: 10/100 Mbit/s
48V to 57V T-Block:
ATTENTION!
Please pay attention to the correct polarity!
Never connect the power supply to the terminal block
while it is switched on!
Never connect the negative terminal to the earth of the
V- V+ V- V+
unit. (EGND)
Redundant power supply possible to reduce operational failure.
5
HARDWARE INSTALLATION
Please read the following installation instructions.
1. Install the EX-62025POE on a mounting rail using the DIN-Rail kit.
Signal PoE
5 BI_DC- VCC+
6 BI_DB-
7 BI_DD+ VCC-
8 BI_DD- VCC-
Total 240W
-
2. Connect the power connector of the optionally available power supply to the terminal block
and turn on the power supply.
SPD LED
3. When the power is turned on, the PWR indicator lights up. If the indicator is not lit, check
for proper connection to the power supply.
4. Connect your network devices to the switch using a network cable.
5. If all cables are connected correctly, the indicators light according to the port status of the
LEDs (page 5).
CLEANING
To clean the device, please use only a dry, non-fibrous cloth and remove the dirt with light
pressure. In the area of the connections, please make sure that no fibers of the cloth are left in
the socket. Attention! Never use a moist or wet cloth for cleaning!
The DIN-Rail Kit is pre-assembled with
two screws on the rear side
Germany: Switzerland:
Italy:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl
Dübendorfstrasse 17
Industriestrasse 8 Via Belvedere, 45/B
61449 Steinbach 8602 W angen
22100 Como (CO)
www.exsys.de www.exsys.ch
www.exsys.it
6
EX-62025POE
Manuale
Vers. 1.0 / 28.02.24
STRUTTURA
LED di funzionamento
2x RJ45 8x RJ45
100/1000 Mbit/s Gigabit PoE
DESCRIZIONE & DATI TECNICI
L'EX-62025PoE è uno Switch PoE Gigabit a 10 porte industriale di piccole dimensioni offre la
massima potenza Gigabit esterna su tutte le 10 porte. Le porte Downlink sono dotate di una
capacità fino a 30 W per il collegamento di dispositivi di alimentazione PoE (PD), ad esempio
Telecamere IP o telefoni IP in vendita. Grazie alla robusta custodia in metallo e all'ampia
gamma di temperature di esercizio da -40°C a 80°C, è adatto per un gran numero di
applicazioni, anche in ambienti umidi. L'alimentazione è fornita dal Terminal Block TB (48-57 V
DC) esterno e può essere ridondante per ridurre i tempi di inattività operativi. L'EX-62025PoE
supporta Auto-MDI/MDI-X e Auto-Negotiation.
Compatibilità: Gigabit Ethernet 10/100/1000Base-T
IEEE 802.3af/at (PoE+), Mode/Alternative B
PoE:
Tutti i Sistemi Operativi
Sistemi Operativi:
10x Connettore RJ45 (8x PoE+), 1x Terminal Block 48~57V DC
Attacchi:
EX-62025POE, Kit guida DIN, Manuale
Contenuto Confezione:
Certificati:
1
T-Block 48-57V
per alimentazione opzionale
PoE / LED di stato
