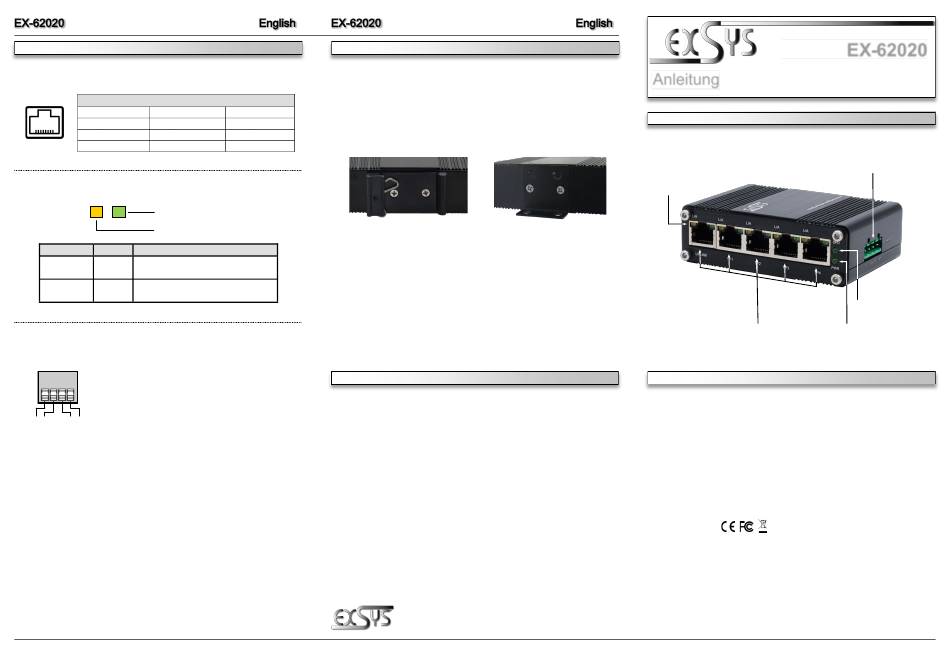

Exsys EX-62020 Manual

CONNECTORS & LED'S
RJ45 Port:
RJ45 Port
Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+
2 BI_DA- 5 BI_DC-
87654321
3 BI_DB+ 6 BI_DB-
Status LEDs:
Speed LED
LINK / Activity LED
LED Name Color LED Function
Steady on: Linked
LINK (ACT) Yellow
Blinking: Data Transmission
On: 1000 Mbit/s
Speed (SPD) Green
Off: 10/100 Mbit/s
12V to 48V T-Block:
ATTENTION!
Please pay attention to the correct polarity!
Never connect the power supply to the terminal block
while it is switched on!
V- V+ V- V+
Redundant power supply possible to reduce operational failure.
5
HARDWARE INSTALLATION
Please read the following installation instructions.
1. Install the EX-62020 on a mounting rail using the DIN-Rail kit or on the wall using the wall
mounting bracket.
Pin Signal
7 BI_DD+
The DIN-Rail Kit is pre-assembled with
8 BI_DD-
two screws on the rear side
2. Connect the power connector of the optionally available power supply to the terminal block
and turn on the power supply.
3. When the power is turned on, the PWR indicator lights up. If the indicator is not lit, check
for proper connection to the power supply.
4. Connect your network devices to the switch using a network cable.
5. If all cables are connected correctly, the indicators light according to the port status of the
LEDs (page 5).
CLEANING
To clean the device, please use only a dry, non-fibrous cloth and remove the dirt with light
pressure. In the area of the connections, please make sure that no fibers of the cloth are left in
the socket. Attention! Never use a moist or wet cloth for cleaning!
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
AUFBAU
To install the wall mount, the DIN-
Rail kit must be replaced by the
mounting bracket
Status LEDs
BESCHREIBUNG & TECHNISCHE DATEN

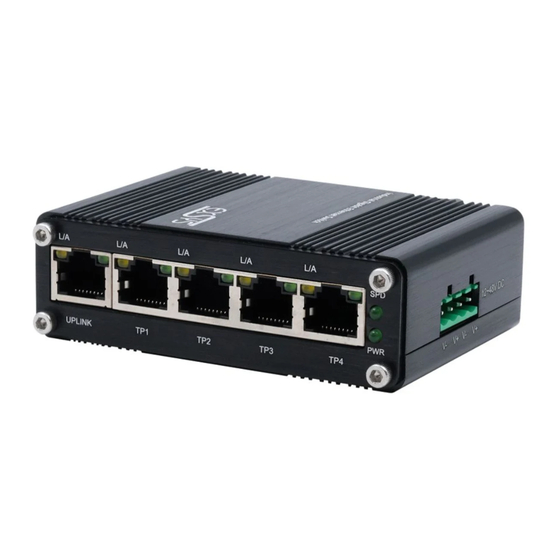

Der äusserst kompakte industrietaugliche 5-Port Gigabit Switch EX-62020 bietet trotz seiner
geringen Aussenmaße volle Gigabit Leistung an allen Ports. Dank dem robusten Metallgehäuse
und dem erweiterten Betriebstemperaturbereich von -40°C bis 80°C ist er für eine Vielzahl von
Anwendungen auch in rauen Umgebungen geeignet. Die Stromversorgung erfolgt über den
Terminal Block (12~48VDC) und kann zur Verminderungen von Betriebsausfällen auch redun-
dant erfolgen. Der EX-62020 unterstützt Auto-MDI/MDI-X und Auto-Negotation. Im Lieferum-
fang ist ein DIN-Rail Kit (vormontiert) und ein Wandmontagebügel enthalten.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
Switzerland:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
6
Anleitung
Vers. 1.0 / 03.10.22
12-48V T-Block für optional
5x RJ45 Betriebs-LED
10/100/1000Base-T
Gigabit Ethernet 10/100/1000Base-T
Alle Betriebssysteme
5x RJ45-Buchse, 1x Terminal Block 12~48VDC
EX-62020, DIN-Rail Kit, Wandmontagehalterung, Anleitung
1
EX-62020
erhältliches Netzteil
Speed LED
