6. Anschlussbelegung
PIN ohne Optokoppler
1 10...30 V DC
2 0 V GND
3 INP A
4 INP B (Codix 522: n.c.)
5 SET/RESET (Codix 522: n.c.)
PIN mit Optokoppler
1 10...30 V DC
2 0 V GND
3 INP A
4 INP B (Codix 522: n.c.)
5 SET/RESET (Codix 522: n.c.)
6 Emitter
7 Collector

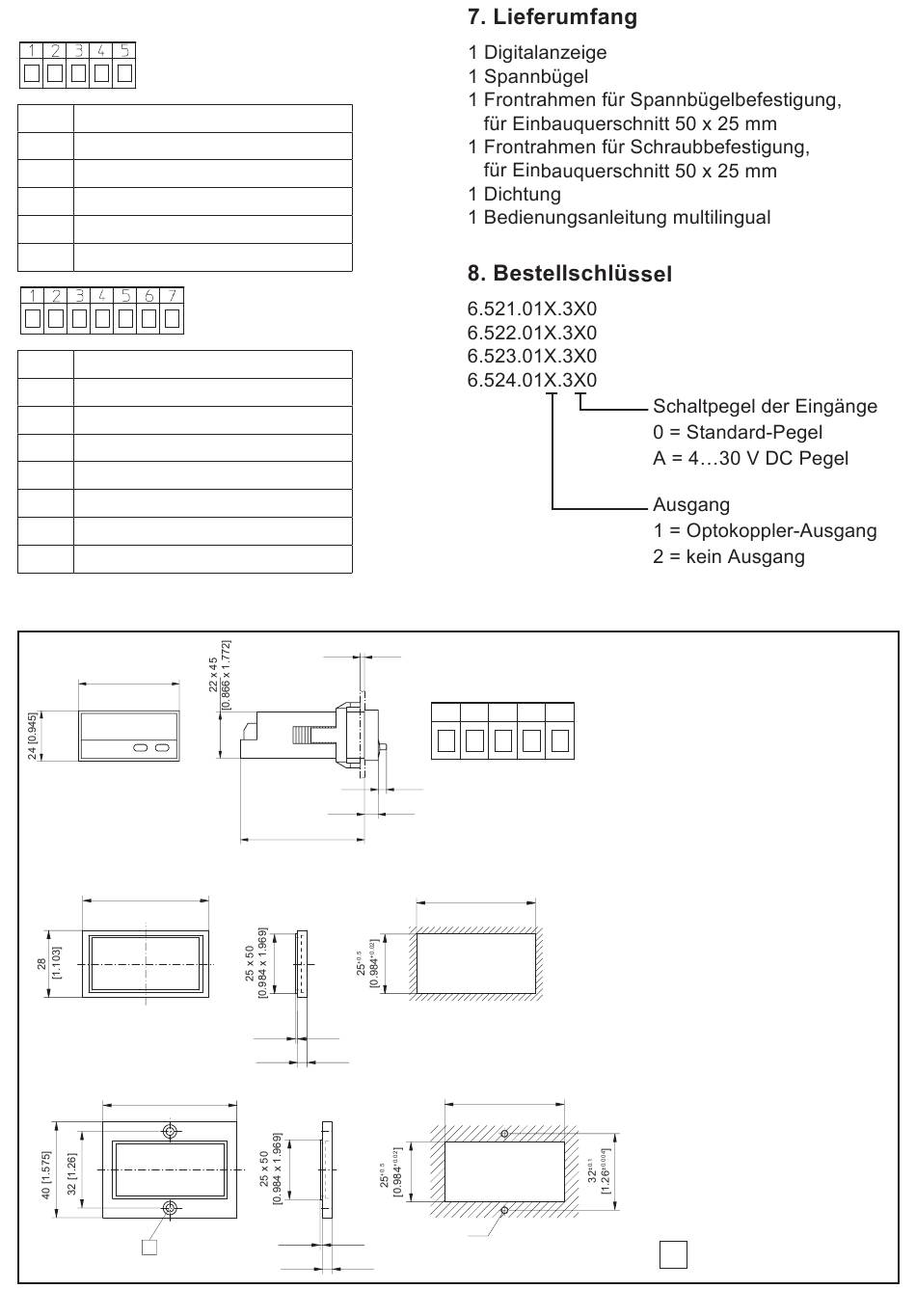

9. Abmessungen
48 [1.89]
Schalttafelausschnitt:
+0,3 +0,6
22,2 x 45 mm
Einbaurahmen
53 [2.087]
56 [2.205]
1
Seite 8
max. 19.3 [0.76]
4 [0.158]
6.5 [0.256]
59 [2.323]
1 [0.039]
4 [0.158]
1 [0.039]
4 [0.158]
1.1 1.2 1.3 1.4 1.5
50 [1.969 ]
+0.6 +0.024
50 [1.969 ]
+0.6 +0.024
M3
1
Senkung Af3, DIN 74
