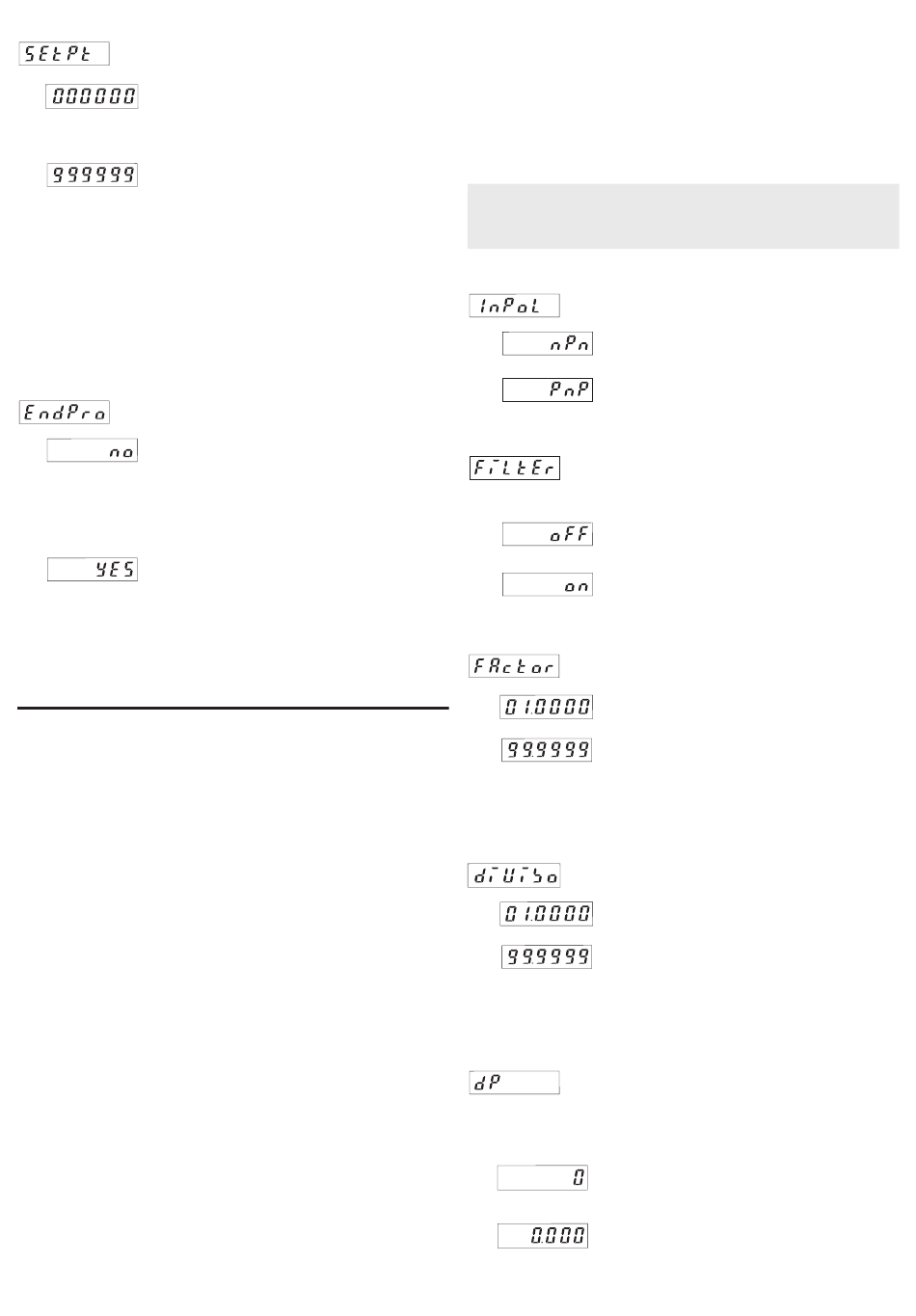

4.8 SET-Wert
Gerät wird durch rote SET/
RESET-Taste oder SET/
RESET-Eingang auf den SET-
Wert eingestellt.
SET-Wert -199 999...999 999
(Anzahl der Nach kom ma stel len
wird durch Dezimalpunktein-
stellung bestimmt)
Der unter 4.6 programmierte Dezimalpunkt wird
angezeigt.
4.9 Ende der Programmierung
Programmierroutine wird noch
einmal durchlaufen. Bisher
eingestellte Werte können
überprüft und geändert werden.
Programmierroutine wird been-
det und alle ein ge stell ten Werte
werden als neue Parameter
über nom men.
Das Gerät ist an schlie ßend
betriebsbereit.
Tacho/Frequenzzähler Codix 522
(Codix 524: Betriebsart Frequenzzähler)
1. Beschreibung
• 6-stelliger Frequenzzähler
• rote LED-Anzeige, 8 mm hoch
• Anzeigebereich von 0 bis 999 999
• Vor nul len un ter drüc kung.
• Programmierung über zwei frontseitige Tasten
• Bedienerführung auf dem Display während der
Programmierung
• Umrechnung und Anzeige des Wertes in 1/s
oder 1/min
• optionaler Optokopplerausgang
2. Eingänge
INP A
Dynamischer Zähleingang.
3. Optokopplerausgang
Dieser wird bei f = 0 aktiv. Er kann somit z.B.
eine Still stands an zei ge aktivieren.
* bei Prellimpulsen, z.B. bei Kontakten
Seite 4
(optional)
4. Programmierroutine
Nachfolgend sind die einstellbaren Parameter
des Gerätes aufgeführt, die in der unten angege-
benen Reihenfolge eingestellt werden können.
Nach einem Durchlauf der Routine ist somit das
Gerät vollständig programmiert.
Die zuerst angegebenen Werte
entspechen der Werkseinstellung.
4.1 Polarität der Eingänge
npn: nach 0 V schal tend
pnp: nach +U
4.2 Zuschaltung des 30 Hz Filters
Der Filter bedämpft den
Eingang*
30 Hz-Filter aus (f
30 Hz-Filter ein
4.3 Multitplikationsfaktor
Faktor von 00.0001 bis 99.9999
einstellbar. De zi mal punkt fest
auf 4 Nachkommastellen ein ge-
stellt. Eine Einstellung von „0"
wird nicht akzeptiert.
4.4 Divisionsfaktor
Faktor von 00.0001 bis 99.9999
einstellbar. De zi mal punkt fest
auf 4 Nachkommastellen ein ge-
stellt. Eine Einstellung von „0"
wird nicht akzeptiert.
4.5 Dezimalpunkteinstellung
Der Dezimalpunkt definiert die
Auflösung im gewählten Mess-
bereich 1/min oder 1/sec
0
0.0
0.00
0.000 drei De zi mal stel len
schaltend
B
)
max
keine De zi mal stel le
eine De zi mal stel le
zwei De zi mal stel len
