Bedienungsanleitung
Elektronischer Summierzähler
CODIX 520
1. Beschreibung
• 6stelliger Summierzähler mit Rücksetzung
• gut ablesbare, hell leuchtende 8 mm hohe LED-
Anzeige
• Anzeigebereich von 0..999 999 mit Vornullen-
unterdrückung. (Wird nach Überlauf aufgeho-
ben, Anzeige beginnt wieder bei 0.)
• Die Programmierung der Zählfunktionen bzw.
Betriebsparameter erfolgt über die beiden
Einstelltasten. Bedienerführung auf dem Dis-
play während der Programmierroutine.
• Programmierbar sind:
Eingangspolarität (npn oder pnp)
Bedämpfung des Zähleingangs (30 Hz statt
20 kHz)
Dezimalpunkt
Rücksetzung:
elektrisch
manuell
manuell und elektrisch
keine Rücksetzung
2. Eingänge
INP
Dynamischer Zähleingang. Die max. Zählfrequenz
dieses Eingangs ist über das Set-Up auf 30 Hz
oder 20 kHz einstellbar.
RESET
Dynamischer Rücksetzeingang. Dieser ist mit der
roten Rücksetztaste parallel geschaltet und setzt
den Zähler auf Null.
3. Einstellung der Betriebs-
parameter
a. Beide Tasten auf der Vorderseite gedrückt
halten und Spannungsversorgung einschalten.
b. Auf dem Display erscheint
c. Sobald die Tasten losgelassen werden, er-
scheint im sekündlichen Wechsel der Menütitel
und die aktuelle Menüpunkteinstellung. Nach
Betätigen einer Taste wird nur noch die Menü-
punkteinstellung angezeigt.
d. Durch Drücken der rechten Taste wird die
Menüpunkteinstellung jeweils um einen Wert
weitergeschaltet.
e. Umschalten auf den nächsten Menüpunkt
R.600.032
durch drücken und gedrückt halten der linken
Taste und betätigen der rechten Taste.
f. Der letzte Menütitel "EndPro" ermöglicht durch
Anwahl von "Yes" das Verlassen des
Programmiermenüs und die Übernahme (Spei-
cherung) der neuen Werte. Wird "No" ange-
wählt, beginnt die Programmierroutine von
vorne, wobei die zuletzt eingestellten Werte
zunächst erhalten bleiben. Diese können nun
nochmals verändert oder kontrolliert werden.
4. Programmierroutine
Nachfolgend sind die einstellbaren Parameter
aufgeführt, die in der unten angegebenen Reihen-
folge eingestellt werden können. Nach einem
Durchlauf der Routine ist somit das Gerät vollstän-
dig programmiert.
Die jeweils obere Darstellung entspricht der
Werkseinstellung.

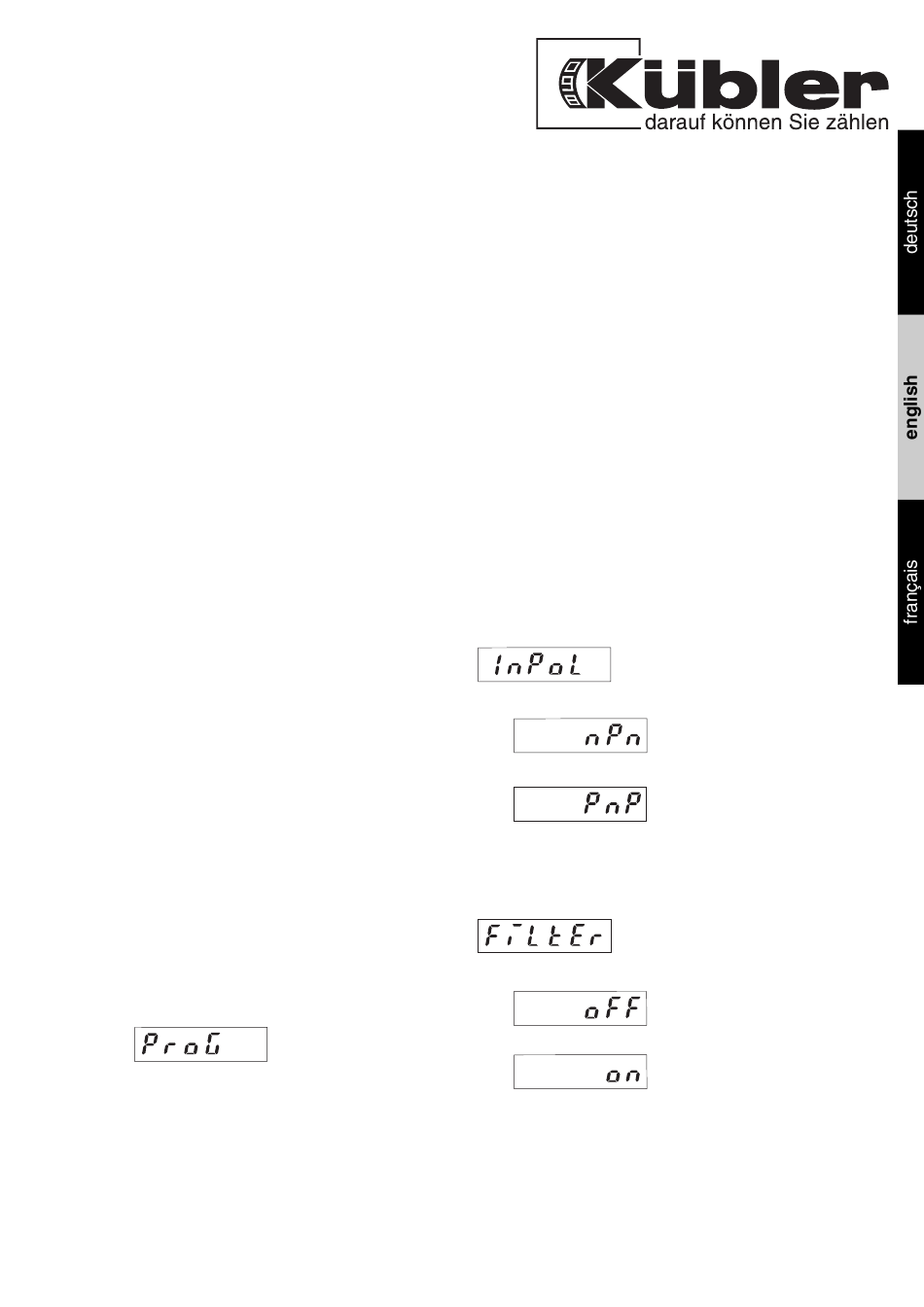

4.1 Polarität der Eingänge
4.2 Zuschaltung des 30 Hz Filters
npn: nach 0 V schaltend
pnp: nach +24 V schaltend
maximale Zählfrequenz:
20 kHz
maximale Zählfrequenz:
30 Hz
