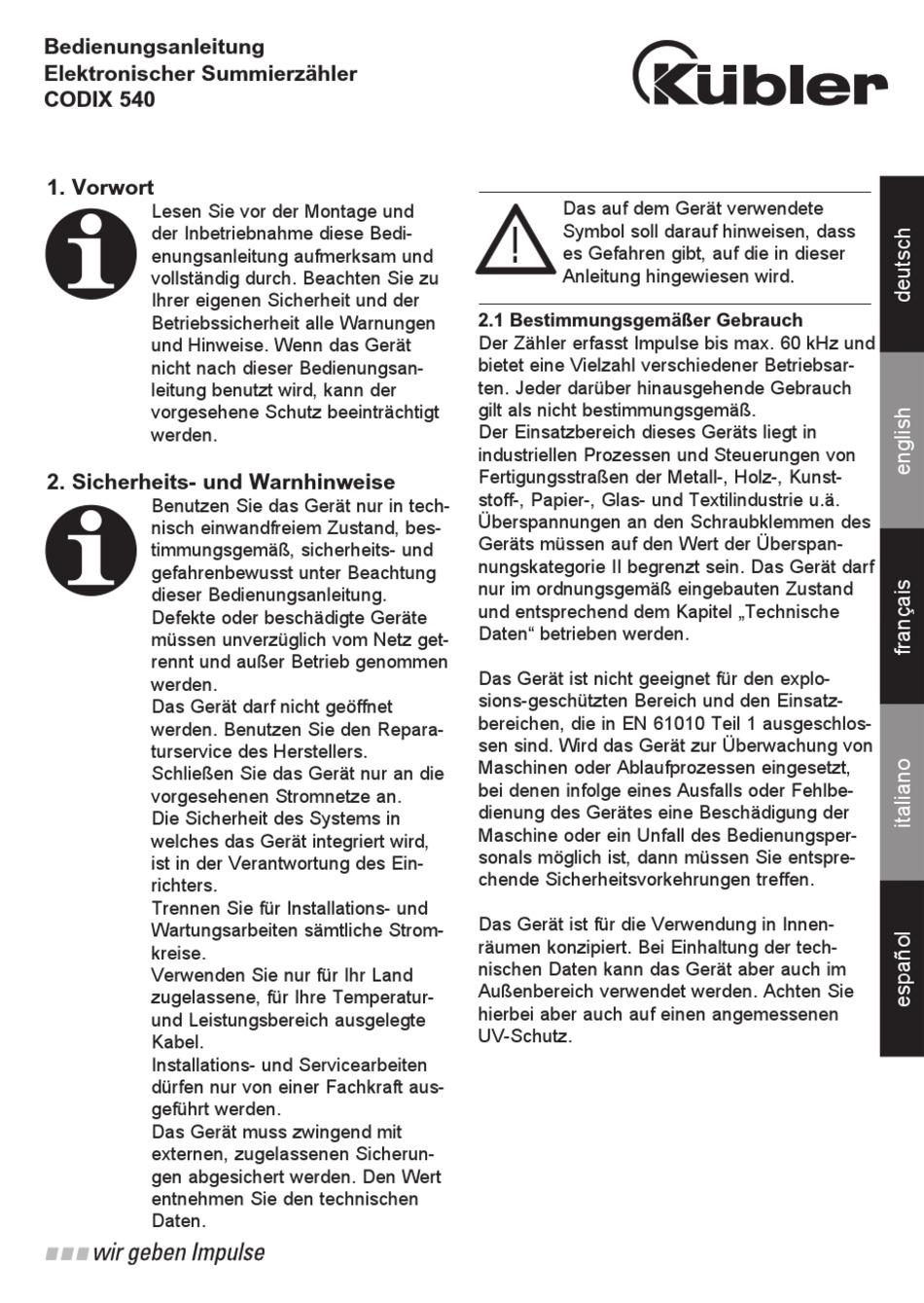

Bedienungsanleitung

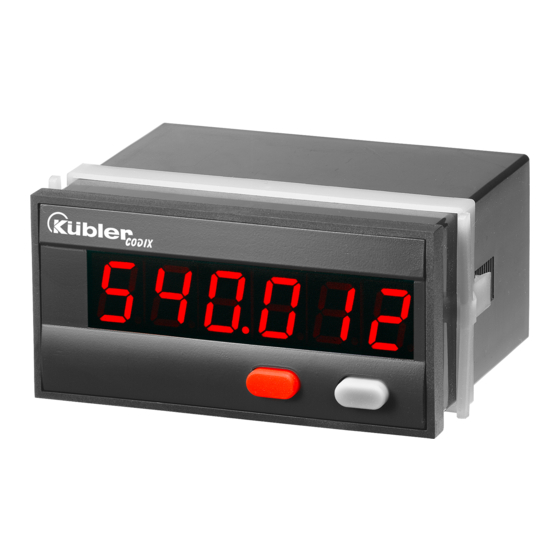

Elektronischer Summierzähler
CODIX 540
1. Vorwort
t
Lesen Sie vor der Montage und
der Inbetriebnahme diese Bedi-
enungsanleitung aufmerksam und
vollständig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der
Betriebssicherheit alle Warnungen
und Hinweise. Wenn das Gerät
nicht nach dieser Bedienungsan-
leitung benutzt wird, kann der
vorgesehene Schutz beeinträchtigt
werden.
2. Sicherheits- und Warnhinweise
t
Benutzen Sie das Gerät nur in tech-
nisch einwandfreiem Zustand, bes-
timmungsgemäß, sicherheits- und
gefahrenbewusst unter Beachtung
dieser Bedienungsanleitung.
Defekte oder beschädigte Geräte
müssen unverzüglich vom Netz get-
rennt und außer Betrieb genommen
werden.
Das Gerät darf nicht geöffnet
werden. Benutzen Sie den Repara-
turservice des Herstellers.
Schließen Sie das Gerät nur an die
vorgesehenen Stromnetze an.
Die Sicherheit des Systems in
welches das Gerät integriert wird,
ist in der Verantwortung des Ein-
richters.
Trennen Sie für Installations- und
Wartungsarbeiten sämtliche Strom-
kreise.
Verwenden Sie nur für Ihr Land
zugelassene, für Ihre Temperatur-
und Leistungsbereich ausgelegte
Kabel.
Installations- und Servicearbeiten
dürfen nur von einer Fachkraft aus-
geführt werden.
Das Gerät muss zwingend mit
externen, zugelassenen Sicherun-
gen abgesichert werden. Den Wert
entnehmen Sie den technischen
Daten.
Das auf dem Gerät verwendete
!
Symbol soll darauf hinweisen, dass
es Gefahren gibt, auf die in dieser
Anleitung hingewiesen wird.
2.1 Bestimmungsgemäßer Gebrauch
Der Zähler erfasst Impulse bis max. 60 kHz und
bietet eine Vielzahl verschiedener Betriebsar-
ten. Jeder darüber hinausgehende Gebrauch
gilt als nicht bestimmungsgemäß.
Der Einsatzbereich dieses Geräts liegt in
industriellen Prozessen und Steuerungen von
Fertigungsstraßen der Metall-, Holz-, Kunst-
stoff-, Papier-, Glas- und Textilindustrie u.ä.
Überspannungen an den Schraubklemmen des
Geräts müssen auf den Wert der Überspan-
nungskategorie II begrenzt sein. Das Gerät darf
nur im ordnungsgemäß eingebauten Zustand
und entsprechend dem Kapitel „Technische
Daten" betrieben werden.
Das Gerät ist nicht geeignet für den explo-
sions-geschützten Bereich und den Einsatz-
bereichen, die in EN 61010 Teil 1 ausgeschlos-
sen sind. Wird das Gerät zur Überwachung von
Maschinen oder Ablaufprozessen eingesetzt,
bei denen infolge eines Ausfalls oder Fehlbe-
dienung des Gerätes eine Beschädigung der
Maschine oder ein Unfall des Bedienungsper-
sonals möglich ist, dann müssen Sie entspre-
chende Sicherheitsvorkehrungen treffen.
Das Gerät ist für die Verwendung in Innen-
räumen konzipiert. Bei Einhaltung der tech-
nischen Daten kann das Gerät aber auch im
Außenbereich verwendet werden. Achten Sie
hierbei aber auch auf einen angemessenen
UV-Schutz.
