Set the hysteresis
The hysteresis is only for the rising edge and the falling edge modes.
In rising edge mode, the hysteresis allows to the transmitter to stay in alarm when the measurement is between the
threshold and the threshold minus the hysteresis.
Ex: for a 100 Pa threshold and a 10 Pa hysteresis, the instrument will stay in alarm when the measurement will be
between 100 and 90 Pa.
In falling edge mode, the hysteresis allows to the transmitter to stay in alarm when the measurement is between the
threshold and the threshold plus the hysteresis.
Ex: for a 100 Pa threshold and a 10 Pa hysteresis, the instrument will stay in alarm when the measurement will be
between 100 and 110 Pa.
The first digit blinks, set it pressing the button briefly several times then press on the button more than 3 seconds to
set the following digit.
Once the hysteresis is set, press the button more than 3 seconds to validate and set the time-delays.
•
Set the time-delay 1 and the time-delay 2 (600 seconds maximum)
- In rising edge mode, the time-delay 1 corresponds to the time lag before the alarm goes off when the threshold has
been reached. The time-delay 2, corresponds to the time lag before the alarm stops when the measurement is lower
than the threshold minus the hysteresis.
Setting procedure: "Time 1" for the time-delay 1 is displayed then the time in second. The first digit blinks, press
briefly on the button and scroll the figures. Press on the button more than 3 seconds to validate. Repeat the process
until the last digit to set the time-delay 1 value (from 0 to 600 s) and validate. "Time 2" is displayed the time in second.
Repeat the process to set the time-delay 2.
- In falling edge mode, the time-delay 1 corresponds to the time lag before the alarm goes off when the threshold has
been reached. The time-delay 2, corresponds to the time lag before the alarm stops when the measurement is lower
than the threshold plus the hysteresis.
The setting procedure is the same as the rising edge procedure.
- In monitoring mode, the alarm of the transmitter goes off when the measurement is below the lower threshold
and higher the high threshold. The time-delay 1 corresponds to the time lag before the alarm goes off when the
measurement is below the lower threshold and higher the high threshold. The time-delay 2 corresponds to the time lag
before the alarm stops when the measurement is between the lower and higher thresholds.
The setting procedure is the same as the rising edge procedure.
Configuration via LCC-S software (optional)
The software allows to set the alarms, the thresholds, and the time-delay of the manostats.
•
To access the configuration via software:
- Set the DIP switches as shown beside.
- Connect the cable of the LCC-S to the connection of the transmitter.
•
Please refer to the user manual of the LCC-S to make the configuration.
The configuration of the parameters can be done either with the DIP switch or via software
(you can not combine both solutions). Switch off the sensor before settings process.

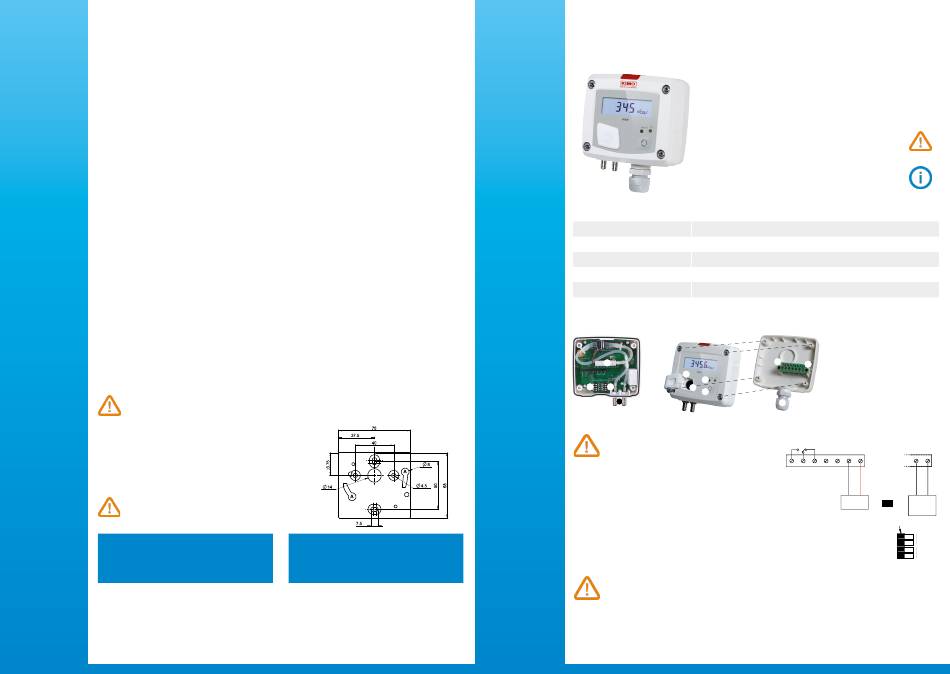

Mounting
To mount the transmitter, mount the ABS plate on the wall
(drilling: Ø 6 mm, screws and pins are supplied).
Insert the transmitter on the fixing plate (see A on the drawing
beside). Rotate the housing in clockwise direction until you hear a
"click" which confirms that the transmitter is correctly installed.
Once the transmitter is installed and powered up,
please make an autozero to guarantee the correct
working of the transmitter in any position.
Maintenance: please avoid any aggressive solvent.
Please protect the transmitter and its probes from any
cleaning product containing formalin, that may be used for
cleaning rooms or ducts.
Accessories
Please refer to the data sheet to get more information about available accessories.
1
Active switch
2
3
4
Switch actif
1
Precautions for use: please always use the device in
accordance with its intended use and within parameters
described in the technical features in order not to
2
compromise the protection ensured by the device.
3
4
Active switch
Guide rapide
Français
Surpression admissible
Conditions d'utilisation (°C/%HR/m)
Température de stockage
Indice de protection
Alimentation
Consommation
Connectiques
Intérieur de la coque avant
Face avant mobile
1
5
2
3
6
4
Raccordements électriques suivant normes NFC15-100
Seul un technicien formé et qualifié peut réaliser
cette opération. Pour réaliser le raccordement,
l'appareil doit être HORS-TENSION.
NO : normalement ouvert
COM : commun
NC : normalement fermé
Réglages et utilisation du capteur
Pour réaliser un autozéro, il faut débrancher les tubes des 2 prises de pression et appuyer sur le bouton « Autozéro ».
Sur le capteur PST-11, il n'est pas nécessaire de débrancher les tubes des 2 prises de pression.
Lorsqu'un autozéro est effectué, le voyant « On », allumé en vert, s'éteint puis se rallume et « autoZ » s'affiche.
•
Configuration
Pour configurer le capteur, le mettre hors tension puis procéder aux réglages souhaités en disposant les
interrupteurs comme décrit ci-dessous. Remettre le capteur sous tension une fois les réglages effectués.
Pour configurer le capteur, dévisser les 4 vis du boîtier puis l'ouvrir. Les switchs permettant les différents réglages sont
alors accessibles.
•
Réglage des unités – switch de droite
Pour régler une unité de mesure, positionner les interrupteurs 1, 2, 3 et 4 des unités comme indiqué dans le tableau ci-après.
Manostats
Le PST est utilisé pour contrôler la pression.
Symboles utilisés
Pour votre sécurité et afin d'éviter tout endommagement de
l'appareil, veuillez suivre la procédure décrite dans ce document
et lire attentivement les notes précédées du symbole suivant :
Le symbole suivant sera également utilisé dans ce document.
Veuillez lire attentivement les notes d'informations indiquées
après ce symbole.
PST-11, PST-12 : 21 000 Pa ; PST-13 : 69 000 Pa ; PST-14 : 1400 mbar ; PST-15 : 4100 mbar
De 0 à +50 °C. En conditions de non-condensation. De 0 à 2000 m.
De -10 à +70 °C
IP65
24 Vac/Vdc ±10%
3 VA
Boîtier arrière fixe
1. Electrovanne (uniquement PST-11)
2. Switchs
3. Switchs
4. Prises de pression
5. Autozéro
9
10
6. Connexion Logiciel LCC-S
7. LED Alarme
7
8. Bouton pour réglages
9. Bornier relais
8
10. Bornier d'alimentation
11
11. Presse-étoupe
NO COM NC
1
2
3
4
5
6
7
-
+
Alimentation
24 Vdc
NO COM NC
1
2
3
4
5
6
7
-
+
Power supply
24 Vdc
6
7
~
~
N
L
N
L
~
~
Alimentation
ou
24 Vac
Classe II
Interrupteur
1
2
Réglage
des unités
3
4
6
7
Switch actif
~
~
N
L
On-off switch
1
2
Units setting
3
N
L
4
~
~
Active switch
Power supply
or
24 Vac
Class II
Interruptor
1
2
Con guración
3
de unidades
